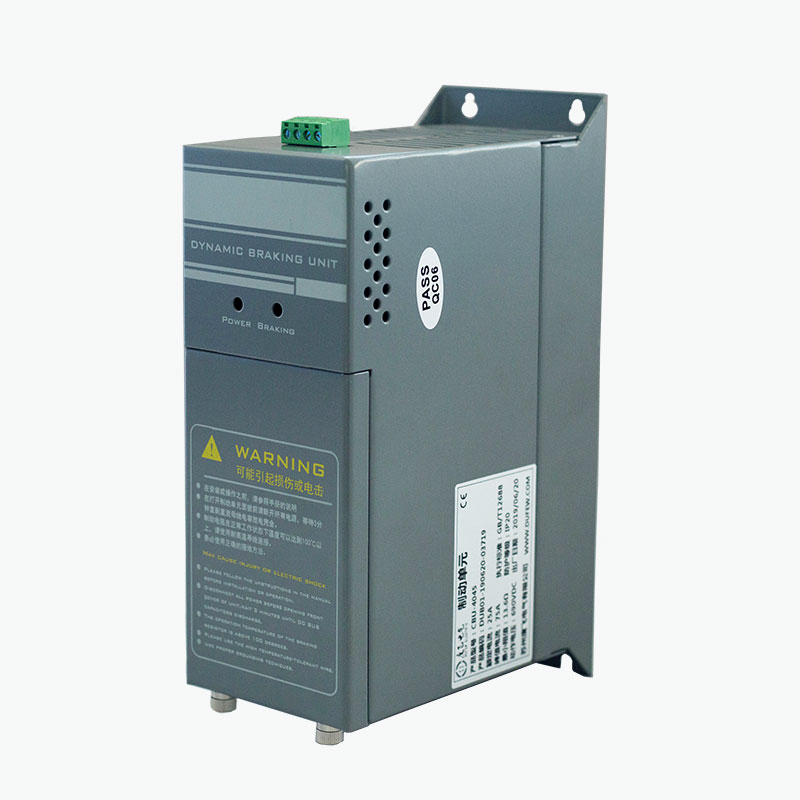

Dufewbiztosítja aFékcsopperkülső dinamikus fékezési megoldás változtatható frekvenciájú hajtásokhoz (VFD), segítve az egyenáramú busz feszültségének szabályozását, amikor a motorok generátorként működnek gyors lassítás vagy nagyjavítási terhelés esetén. A 220 V-os, 380 V-os és 690 V-os hajtásrendszerekhez tervezett CBU sorozat a fékteljesítmény, a munkaciklus, az egyenáramú buszfeszültség, az ellenállás specifikációi és a telepítési követelmények szerint konfigurálható.
A fékcsopper egy kulcsfontosságú kapcsolóelem a dinamikus fékrendszerben. Amikor a motor lelassul, a regeneratív energia visszaáramlik a VFD egyenáramú buszába, és a feszültség emelkedését idézheti elő. Ha ez az energia nincs megfelelően szabályozva, a hajtás túlfeszültség elleni védelmet vagy ellenőrizetlen leállást tapasztalhat. A fékező szaggató figyeli az egyenáramú busz feszültségét, és gyorsan átkapcsol egy IGBT áramkört, hogy a felesleges energiát a fékellenálláshoz továbbítsa, ahol az hővé alakul. Ez a cikk elmagyarázza a fékcsopperek működését, főbb műszaki paramétereiket, kiválasztási kritériumaikat, alkalmazásukat, védelmi funkcióikat és a telepítési szempontokat.
Tartalomjegyzék
- Mi az a fékcsopper?
- Hogyan működik a fékcsopper?
- Milyen műszaki paraméterek számítanak?
- Hogyan válasszunk fékcsoppert?
- Hol használják a fékcsoppereket?
- Fékcsopper vs. Fékellenállás
- Milyen védelmi funkciók fontosak?
- Telepítési és üzembe helyezési szempontok
- Gyártási és minőségi szempontok
- Gyakran Ismételt Kérdések
Mi az a fékcsopper?
A fékszaggató egy elektronikus kapcsolóberendezés, amelyet a frekvenciaváltó DC közbenső áramkörében használnak. Elsődleges célja az egyenáramú busz feszültségének regeneratív energia által okozott növekedésének szabályozása.
A motor normál működése során az elektromos energia mechanikai energiává alakul. Ha azonban a nagy tehetetlenségi nyomatékú terhelés lelassul, a motor átmenetileg generátorként működhet. A mechanikai energiát ezután elektromos energiává alakítják vissza, és továbbítják az egyenáramú buszra. Ez a regeneratív energia növeli a DC kör feszültségét.
A fékcsopper szabályozott utat biztosít ennek a felesleges energiának. Amikor az egyenáramú busz feszültsége eléri az előre beállított fékezési küszöböt, a szaggató IGBT kapcsoló áramköre bekapcsol, és az energiát egy külső fékellenállás felé irányítja. Az ellenállás az elektromos energiát hővé alakítja, segítve az egyenáramú buszt a megfelelő működési tartományon belül tartani.
Ezért a fékező szaggató nem oszlatja el önállóan az energiát. Ehelyett azt szabályozza, hogy a fékellenállás mikor és hogyan csatlakozik az egyenáramú buszhoz.
Hogyan működik a fékcsopper?
A működési elv az automatikus DC busz feszültségfigyelésen és a gyors elektronikus kapcsoláson alapul. A teljes folyamat a következőképpen foglalható össze:
- Motor lassítás:A VFD utasítja a motort, hogy csökkentse a sebességet.
- Regeneratív művelet:A motor átmenetileg generátorként működik.
- Az egyenáramú busz feszültsége emelkedik:A regeneratív elektromos energia visszatér a hajtás egyenáramú köréhez.
- Küszöbérzékelés:A fékcsopper érzékeli, hogy az egyenáramú busz feszültsége elérte a konfigurált üzemi szintet.
- IGBT kapcsolás:A kapcsolóáramkör vezet és utat biztosít a fékellenálláshoz.
- Energia disszipáció:A fékellenállás a felesleges elektromos energiát hővé alakítja.
- Kikapcsolás:Amikor az egyenáramú busz feszültsége a kioldási küszöb alá esik, a szaggató kikapcsol.
Ez a kapcsolási ciklus fékezés közben gyorsan megismétlődhet. Az eredmény a regeneratív energia szabályozott disszipációja anélkül, hogy külön külső vezérlőre lenne szükség az alapvető feszültségfelügyelethez.
A gyakori fékezéssel vagy nagy regenerációs energiával járó alkalmazásoknál a külső fékcsopper különösen hasznos lehet, ha a VFD belső fékezőképessége nem elegendő.
Milyen műszaki paraméterek számítanak?
Ha csak a motor teljesítménye alapján választja a fékcsoppert, az nem megfelelő fékrendszerhez vezethet. A tényleges regenerációs feltételeket, az egyenáramú busz feszültségét, a fékezési frekvenciát, az ellenállás jellemzőit és a munkaciklust mind értékelni kell.
| Paraméter | Dufew CBU sorozat referencia | Mérnöki jelentősége |
|---|---|---|
| Rendszerfeszültség | 220VAC / 380VAC / 690VAC | Meghatározza a hajtás és az egyenáramú busz megfelelő feszültségosztályát |
| 220V fékfeszültség | DC340 / 360 / 380 / 400 / 420 V ± 10 V | Választható fékezési küszöböt biztosít a kompatibilis rendszerekhez |
| 380V fékfeszültség | DC630 / 660 / 690 / 730 / 760 V ± 10 V | Megfelel a különböző 380 V-os hajtáskonfigurációknak |
| 690V fékfeszültség | DC1140V ±10V | Kompatibilis 690 V-os hajtásrendszerekhez tervezték |
| Ellenőrzési módszer | Automatikus DC busz feszültségfigyelés | Lehetővé teszi, hogy a chopper automatikusan reagáljon a regeneratív körülményekre |
| Párhuzamos válasz | ≤1ms | Támogatja az összehangolt kapcsolást párhuzamos konfigurációkban |
| Ventilátor indítási hőmérséklete | kb. 45°C | Segít kezelni a hőt nagyobb fékezési terhelések esetén |
| Túlmelegedés elleni védelem | kb. 85°C | Hővédelmet biztosít a fékkör számára |
| Védelmi besorolás | IP20 vagy magasabb | Az alkalmazandó konfiguráció burkolatvédelmi szintjét jelzi |
| Alkalmazandó szabvány | GB/T 12668 | Támogatja a hajtáshoz kapcsolódó berendezések műszaki megfelelőségét |
A végső feszültséget, a modellt, az elektromos konfigurációt és a fékteljesítményt mindig meg kell erősíteni az adott VFD és alkalmazási követelmények alapján.
Hogyan válasszunk fékcsoppert?
A professzionális kiválasztás a fékezési körülményekkel kezdődik, nem pedig egyszerűen a szaggató motor névleges teljesítményéhez való igazításával. Egy kis motort nagyon gyakran leállító rendszer megerőltetőbb hőviszonyokat generálhat, mint egy nagyobb motor, amely csak alkalmanként fékez.
A legfontosabb kiválasztási tényezők a következők:
- Hajtásrendszer feszültsége:Győződjön meg arról, hogy a szaggató feszültségosztálya megfelel a VFD rendszernek.
- Motor teljesítmény:Használja a motor teljesítményét referenciaként a rendszer általános méretezéséhez.
- Terhelési tehetetlenség:A nagy tehetetlenségi nyomatékú terhelések általában több regenerációs energiát termelnek a gyors lassítás során.
- Lassítási idő:A rövidebb megállási idő növelheti a pillanatnyi fékerőt.
- Fékezési gyakoriság:Az ismételt fékezési ciklusok növelik a hőterhelést.
- Fékellenállás:Az ellenállásértéknek, a névleges teljesítménynek és a munkaciklusnak kompatibilisnek kell lennie a szecskázóval.
- Környezeti hőmérséklet:A magasabb környezeti hőmérséklet csökkentheti a rendelkezésre álló hőkapacitást.
- Szekrény szellőzése:A megfelelő légáramlás és beépítési távolság elengedhetetlen a hőelvezetéshez.
- Párhuzamos működés:Ha a fékezési igény meghaladja egy egység kapacitását, akkor több szaggató is szóba jöhet.
A műszaki értékeléshez a hasznos információk közé tartozik a VFD modell, a motor névleges értéke, a terhelés típusa, a szükséges lassítási idő, a fékezési frekvencia, a meglévő ellenállások specifikációi és a várható munkaciklus.
Hol használják a fékcsoppereket?
A fékcsopperek széles körben alkalmazhatók ipari hajtásrendszerekben, ahol a gyors lassulás, a nagy tehetetlenségi nyomaték vagy a nagyjavítási terhelés jelentős energiát juttathat vissza az egyenáramú buszba.
| Alkalmazás | Tipikus fékezési követelmény |
|---|---|
| Liftek | Szabályozza a regeneratív energiát lefelé menet és gyors lassítás közben |
| Emelő berendezések | Kezeli a termelt regeneratív energiát, miközben csökkenti a terhelést |
| Daruk | Támogatja az emelő és a nagy tehetetlenségi nyomatékú terhek dinamikus fékezését |
| Centrifugák | Kezeli a gyors leállítás során keletkező energiát |
| Szállítószalagok | Szabályozza az egyenáramú busz feszültségét, amikor mozgó terhelés generál regeneratív energiát |
| Textilipari gépek | Támogatja a gyakori gyorsítási és lassítási ciklusokat |
| Papírgépek | Segít kezelni a dinamikus fékezési követelményeket a folyamatos gyártás során |
| Szerszámgépek | Támogatja a gyors megállást és a szabályozott lassítást |
| Ipari mosógépek | Kezeli az ismételt fékezési ciklusokat |
Fékcsopper vs. Fékellenállás
Általános tévhit, hogy a fékcsopper és a fékellenállás ugyanazt a funkciót látja el. Valójában ezek a dinamikus fékrendszer kiegészítő elemei.
| Összetevő | Fő funkció |
|---|---|
| DC busz | Biztosítja az elektromos kapcsolatot a VFD és a fékáramkör között |
| Fékcsopper | Szabályozza, hogy mikor kerül át a regeneratív energia az egyenáramú buszról |
| Fékellenállás | Az átadott elektromos energiát hővé alakítja |
A szaggató tehát kapcsolóvezérlőként, míg az ellenállás energiaelosztó elemként működik. Mindkét alkatrészt megfelelően hozzá kell illeszteni a hajtásrendszerhez és a fékmunkaciklushoz.
Milyen védelmi funkciók fontosak?
Mivel a fékáramkörök jelentős elektromos és hőenergiát képesek kezelni, a védelmi funkciók fontosak a megbízható ipari működéshez. A kiválasztott konfigurációtól függően a Dufew CBU sorozat számos védelmi funkciót tartalmazhat.
- DC busz túlfeszültség védelem
- Fékáramkör rövidzárlat elleni védelem
- Túlmelegedés elleni védelem
- Hűtőventilátor hibavédelem
- Hibarelé kimenet
A hibarelé egy meghatározott hibaállapot esetén jelet adhat a külső vezérlőrendszernek. Ez segíthet integrálni a fékkört egy szélesebb körű ipari automatizálási és védelmi stratégiába.
Telepítési és üzembe helyezési szempontok
A helyes beszerelés elengedhetetlen mind az elektromos biztonság, mind a fékteljesítmény szempontjából. A fékszaggató üzembe helyezése előtt a mérnököknek ellenőrizniük kell a teljes fékkört, ahelyett, hogy a szaggatót külön ellenőriznék.
- Győződjön meg arról, hogy a chopper feszültségosztálya megegyezik a hajtásrendszerrel.
- Csatlakoztatás előtt ellenőrizze az egyenáramú busz polaritását.
- Ellenőrizze a fékellenállás ellenállását és teljesítményét.
- Győződjön meg arról, hogy minden kapocs megfelelően van csatlakoztatva és biztonságosan meg van húzva.
- Biztosítson elegendő szellőzést és beépítési távolságot.
- Szükség esetén válassza le a tápvezetékeket az érzékeny vezérléstől és a jelvezetékektől.
- Csatlakoztassa a hibarelé áramkört, ha a vezérlési architektúra megköveteli.
- A rendszer feszültség alá helyezése előtt végezzen elektromos ellenőrzéseket.
A kényszerlevegős hűtés fontos lehet a magas fékezési frekvenciát vagy jelentős fékerőt igénylő alkalmazásoknál. A tényleges hőteljesítmény a fékerőtől, a munkaciklustól, a környezeti hőmérséklettől, a szekrény szellőztetésétől, a beépítési távolságtól és a működési gyakoriságtól függ.
A telepítést és az üzembe helyezést szakképzett elektromos személyzetnek kell elvégeznie a vonatkozó termékdokumentáció és elektromos követelmények szerint.
Gyártási és minőségi szempontok
Azon ipari ügyfelek számára, akik kínai gyártótól vagy beszállítótól vásárolnak fékcsoppert, a termék teljesítményét a gyártási kapacitással, a tesztelési eljárásokkal, a dokumentációval és a műszaki támogatással együtt kell értékelni.
A Dufew Electric teljesítményelektronikai alkatrészeket gyárt ipari hajtás- és teljesítményszabályozási alkalmazásokhoz, beleértve a fékcsoppereket, fékellenállásokat, fékezőegységeket, reaktorokat, szűrőket, transzformátorokat és ipari ellenállásokat.
A termék konfigurációjától függően a minőségellenőrzés a következőket foglalhatja magában:
- Beérkező anyagok ellenőrzése
- Elektromos csatlakozás ellenőrzése
- Szigetelési ellenállás vizsgálata
- Dielektromos szilárdságvizsgálat
- Kapcsolási funkció ellenőrzése
- Védelmi funkció ellenőrzése
- Hűtőventilátor ellenőrzése
- Kivezetés és méretvizsgálat
- Végső termékellenőrzés és csomagolás
A CBU sorozat a GB/T 12668 vonatkozó követelményei szerint készül, míg a Dufew Electric minőségi és termékmegfelelőségi rendszerén belül megfelelő ISO és CE tanúsítványokkal rendelkezik. A konkrét tanúsítási dokumentumokat és műszaki feljegyzéseket a kiválasztott modellnek és a projekt követelményeinek megfelelően meg kell erősíteni.
Gyakran ismételt kérdések a fékcsopperekkel kapcsolatban
1. Mi a fékcsopper elsődleges célja?
A fékező szaggató szabályozza a VFD egyenáramú buszára visszavezetett regeneratív energiát a motor lassítása vagy nagyjavítása során. A felesleges energiát egy fékellenállásra kapcsolja, hogy megakadályozza a túlzott egyenáramú buszfeszültséget.
2. A fékcsopper helyettesíti a fékellenállást?
Nem. A két komponens különböző funkciókat lát el. A fékcsopper szabályozza a kapcsolási utat, míg a fékellenállás hővé alakítja a regeneratív elektromos energiát. Általában úgy tervezték, hogy együtt működjenek.
3. Támogathat-e egy fékcsopper nagy teljesítményű fékezést?
Ez a szükséges fékteljesítménytől, a munkaciklustól, az egyenáramú busz feszültségétől, az ellenállás konfigurációjától és a kiválasztott modelltől függ. Ha egyetlen egység nem elegendő, több kompatibilis szaggató is csatlakoztatható párhuzamosan a rendszer kialakításának megfelelően.
4. Milyen feszültségrendszereket támogat a Dufew CBU sorozat?
A CBU sorozat 220 V-os, 380 V-os és 690 V-os hajtásrendszerekhez érhető el. A megfelelő modellt és fékfeszültséget a VFD DC busz jellemzőinek és az alkalmazásnak megfelelően kell kiválasztani.
5. Milyen információkat kell megadni a fékcsopper igénylésekor?
A pontos műszaki kiválasztásához adja meg a hajtás modelljét, a rendszer feszültségét, a motor teljesítményét, a terhelés típusát, a lassulási időt, a fékezési frekvenciát, a szükséges fékteljesítményt, a fékellenállás specifikációit, a munkaciklust, a környezeti feltételeket és a telepítési követelményeket, amikor elérhető.
Következtetés
Egy megfelelően kiválasztottFékcsopperfontos szerepet játszhat a regeneratív energia szabályozásában és a stabil DC busz feszültség fenntartásában igényes VFD alkalmazásokban. A felvonóktól és daruktól a centrifugákig, szállítószalagokig, textilberendezésekig és szerszámgépekig a chopper, a fékellenállás, a hűtőrendszer és a védelmi funkciók megfelelő kombinációja javíthatja a dinamikus fékezés megbízhatóságát. Ha egy fékcsoppert értékel egy új hajtásrendszerhez, vagy segítségre van szüksége a feszültség, a fékteljesítmény, az ellenállás specifikációi és a munkaciklus egyeztetésében,lépjen kapcsolatba velünkhogy megvitassák az alkalmazás követelményeit a Dufew Electric vállalattal, és meghatározzák a megfelelő konfigurációt.
