Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

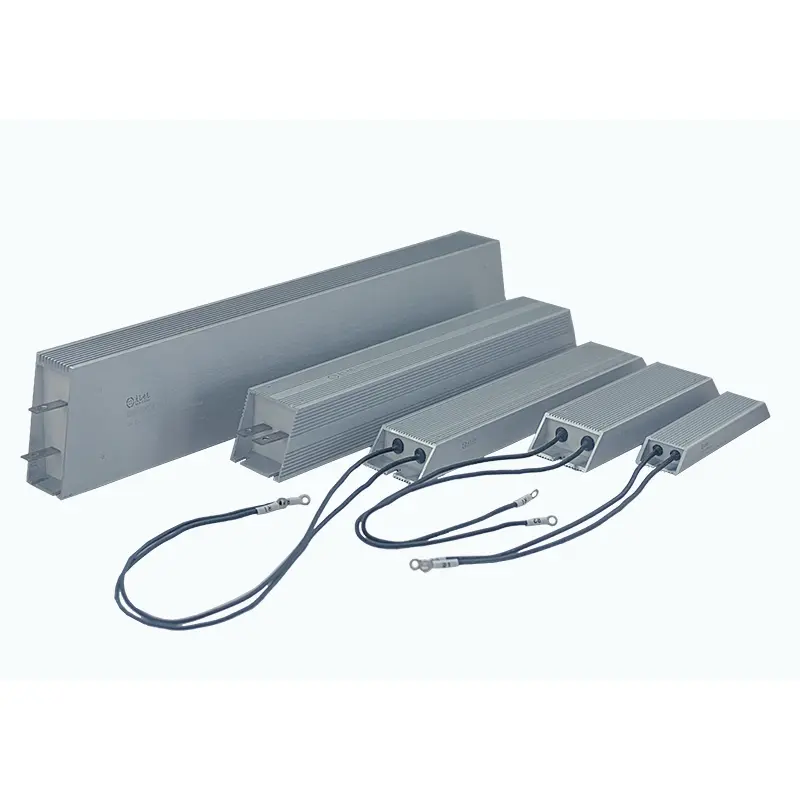

Az ipari energiaellátó rendszerek gyakran nagy terhelés, gyakori fékezés, vibráció és magas hőmérséklet mellett működnek. Annak érdekében, hogy megbízható működést biztosítson ezekben az igényes környezetben, a DUFEW Trapezoidal Aluminium Clad Resistor masszív alumínium házat optimalizált belső hőszerkezettel kombinál, amely hatékonyan továbbítja a hőt, miközben megvédi az ellenálláselemet a portól, nedvességtől, vibrációtól és mechanikai hatásoktól.
Az ellenálláselem precíziós tekercselésű nikkel-króm (Ni-Cr) vagy Constantan ötvözet huzalból készül, magas hőmérsékletű szigetelő magra szerelve. A csillámlemezekkel történő elektromos szigetelést követően a szerelvény teljesen egy trapéz alakú alumínium házba van zárva, nagy tisztaságú kvarchomok és magas hőmérsékletű gyanta speciálisan összeállított keverékével. Ez a szerkezet hatékony hővezetési utat hoz létre, gyorsan átadva a belső hőt a külső hűtőbordáknak, miközben megvédi az ellenállást az oxidációtól és a környezeti szennyeződésektől.
Az ipari automatizáláshoz és nagy teherbírású berendezésekhez tervezett ellenállás támogatja mind a rozsdamentes acél terminálokat, mind a magas hőmérsékletű ólomvezeték-csatlakozásokat, lehetővé téve a rugalmas beépítést VFD fékrendszerekbe, szervohajtásokba, motorvezérlő szekrényekbe, terhelési bankokba, megújuló energiát használó berendezésekbe és ipari áramelosztó rendszerekbe.
A hagyományos téglalap alakú alumínium ellenállásokkal ellentétben a trapéz alakú házat kifejezetten úgy tervezték, hogy javítsa a hűtési hatékonyságot és a mechanikai stabilitást ipari környezetben.
A trapézprofil megnöveli a külső hűtőfelületet, lehetővé téve a hő hatékonyabb elvezetését a természetes konvekció révén, és javítja a folyamatos működési teljesítményt.
Az ellenálláselem teljesen tömített az alumínium ház belsejében, így kiválóan ellenáll a pornak, nedvességnek, vibrációnak és oxidációnak, miközben meghosszabbítja a termék élettartamát.
A szélesebb rögzítőalap erősebb mechanikai alátámasztást biztosít, csökkenti a folyamatos vibráció alatti mozgást, és alkalmassá teszi az ellenállást darukra, felvonókra, szerszámgépekre és más nagy teherbírású berendezésekre.
A kvarchomok töltet sokkal gyorsabban továbbítja a hőt, mint a levegő, így a belső hő gyorsan eléri az alumínium házat a jobb hűtési teljesítmény érdekében. További hűtőbordák telepíthetők, ha nagyobb folyamatos teljesítményleadásra van szükség.
- Optimalizált trapéz alakú ház - A nagyobb hűtőfelület javítja a természetes hőelvezetést a hagyományos négyszögletes alumínium ellenállásokhoz képest.
- Teljesen cserepes szerkezet - A teljes tokozás véd a portól, nedvességtől, vibrációtól, oxidációtól és mechanikai ütésektől.
- Kiváló hővezető képesség -- A kvarchomok töltet gyorsan átadja a belső hőt az alumínium háznak, így támogatja a nagyobb teljesítménysűrűséget.
- Széles ellenállási tartomány – 0,01 Ω és 120 kΩ között kapható, ±3%, ±5% és ±10% ellenállástűréssel.
- Megbízható mechanikai szilárdság - A széles alumínium talp biztosítja a biztonságos rögzítést a folyamatos vibráció alatt működő berendezések számára.
- Rugalmas csatlakozási lehetőségek - Rozsdamentes acél kapcsokkal vagy magas hőmérsékletű vezetékkel kapható a különböző telepítési követelményekhez.
- Egyedi gyártás elérhető - A névleges teljesítmény, az ellenállásérték, a méretek, a csatlakozók és a rögzítési konfigurációk testreszabhatók az OEM projektekhez.
A trapéz alakú alumínium borítású ellenállás olyan ipari rendszerekben használható, amelyek megbízható teljesítményelvezetést, nagy mechanikai szilárdságot és hosszú távú stabilitást igényelnek.
Változófrekvenciás hajtások (VFD-k), szervohajtások, motorfék-áramkörök és regeneratív energiaelnyelő rendszerek.
Daruk, felvonók, hengerművek, bányászati gépek, kompresszorok és egyéb berendezések, amelyek gyakori vibráció és fékezés mellett működnek.
Terhelési bankok, tápegység tesztelése, akkumulátorkisütési rendszerek, dinamikus terhelésszimuláció és ipari tesztpadok.
Energiatároló berendezések, fotovoltaikus inverterek, szélenergia-átalakítók, töltőberendezések és áramátalakító rendszerek.
Elektromos szekrények, elosztó berendezések, automatizálási rendszerek és OEM gépek, amelyek kompakt, tömített és nagy megbízhatóságú teljesítményellenállásokat igényelnek.
A megfelelő telepítés elengedhetetlen az optimális hőteljesítmény és a hosszú élettartam eléréséhez.
A telepítés előtt győződjön meg arról, hogy az ellenállásérték, a névleges teljesítmény, az üzemi feszültség és a méretek megfelelnek a berendezés követelményeinek.
Ellenőrizze, hogy az alumínium ház, a kapcsok és a rögzítőfuratok nem deformálódtak-e, nincsenek-e repedések vagy szállítási sérülések.
Erősen szerelje fel az ellenállást az alapon lévő rögzítőfuratok segítségével. Győződjön meg arról, hogy a rögzítési felület sík és merev a jó mechanikai stabilitás megőrzése érdekében.
Közepes és nagy teljesítményű alkalmazásoknál vigyen fel vékony réteg hőkeveréket az ellenállás alapja és a szerelőlap vagy a hűtőborda közé a hőátadás javítása érdekében.
Csatlakoztassa biztonságosan a kivezetéseket vagy a vezetékeket, és ellenőrizze, hogy minden elektromos csatlakozás szorosan meg van-e húzva, hogy elkerülje a túlzott érintkezési ellenállást.
Szerelje fel az ellenállást jól szellőző helyre. Zárt elektromos szekrények esetén nagy teljesítményen történő üzemelés esetén a kényszerlevegős hűtés javasolt.
Mérje meg az ellenállás értékét az áramkör bekapcsolása előtt, és ellenőrizze az üzemi hőmérsékletet az első üzembe helyezés során.
Az ellenálláselem precíziós tekercselése kiváló minőségű nikkel-króm (Ni-Cr) vagy konstans ötvözet huzallal történik a stabil elektromos teljesítmény, a nagy túlterhelési képesség és a hosszú élettartam érdekében.
A tartós csillám szigetelőréteg elektromosan elszigeteli az ellenálláshuzalt az alumínium háztól, miközben megőrzi a kiváló dielektromos szilárdságot magas hőmérsékleten.
A belső üreg nagy tisztaságú kvarchomokkal és hőálló gyantával van feltöltve, így hatékony hővezetési utat hoznak létre, amely gyorsan átadja a hőt az ellenálláselemből az alumínium házba.
Az extrudált alumínium ház optimalizált trapézprofillal rendelkezik, amely megnöveli a hűtőfelületet és javítja a természetes légáramlást a hagyományos téglalap alakú házakhoz képest.
Elérhető rozsdamentes acél csatlakozókkal vagy magas hőmérsékletű vezetékekkel, hogy megfeleljen a különböző telepítési és vezetékezési követelményeknek.
| Modell kód | Leírás | Példa |
|---|---|---|
| AUTÓ | Trapéz alakú alumínium borítású ellenállás sorozat | AUTÓ |
| 1500W | Névleges teljesítmény | 1500W |
| 27R | Névleges ellenállás | 27Ω |
| J | Ellenállási tolerancia | J = ±5% (opcionális: H = ±3%, K = ±10%) |
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 50W--6kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω--120kΩ |
| Ellenállási tolerancia | ±3% / ±5% / ±10% |
| Védelmi besorolás | IP00 |
| hőmérsékleti együttható (TCR) | ≤300 ppm/°C |
| Lángálló besorolás | UL 94V-2 |
| Standard | GB/T 5792 |
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Dielektromos ellenállási feszültség | 2500VAC / 50Hz / 60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10× névleges teljesítmény 5 másodpercig | Nincs látható sérülés |
| Terhelési élettartam | Ciklikus működés (10 s BE / 90 s KI) | ＞9000 óra |
| Nedves hőállóság | 40°C ±2°C, 90-95% relatív páratartalom, 100 óra | ΔR ≤ ±(1%R + 0,05Ω) |
| Gyors hőmérsékletű kerékpározás | -55°C / 55°C / 155°C, mindegyik 15 perc, 5 ciklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Hőállóság | 350°C-on 2 órán keresztül | Nincs látható elszíneződés vagy sérülés |
| Hőmérséklet-együttható | Névleges terhelés vs. hidegállóság | ＜300 ppm/°C |
| Lángálló | 10× névleges teljesítmény 5 percig | Nincs gyújtás vagy nyílt láng |
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N / 30s | Nincs meglazulás vagy látható sérülés |
| Rezgésállóság | 5--200Hz, 1g, 98m/s² | Nincs látható szerkezeti sérülés |
| Forrasztási hővel szembeni ellenállás | Csatlakozók 350±5°C-os forrasztóanyagba merítve 3 másodpercre | ΔR ≤ ±(1%R + 0,05Ω) |
| Megjelenés | Szemrevételezés | Nincs látható sérülés, tiszta jelölés |
| Forraszthatóság | Kivezetések 235±5°C-os forrasztóanyagba merítve 5 másodpercre | Forrasztási lefedettség ≥95% |
| Összehasonlító elem | Trapéz alakú alumínium borítású ellenállás | Hagyományos négyszögletes alumíniumházas ellenállás |
|---|---|---|
| Lakástervezés | A trapézprofil növeli a hőelvezetési területet és a légáramlás hatékonyságát | Szabványos négyszögletes ház kisebb hűtőfelülettel |
| Hőkezelés | A kvarccal töltött szerkezet gyorsan átadja a hőt az alumínium háznak a stabilabb üzemi hőmérséklet érdekében | A hőleadás főként a ház felületétől függ, ami alacsonyabb hőhatékonyságot eredményez |
| Szerelési stabilitás | A széles alap kiváló mechanikai stabilitást biztosít a vibrációnak kitett berendezések számára | A keskenyebb talp alacsonyabb rezgésállóságot biztosít |
| Környezetvédelem | Fully sealed construction resists dust, moisture, oxidation, and mechanical contamination | A szabványos tömítés korlátozott védelmet nyújt kemény ipari környezetben |
| Nagy ellenállású képesség | 120 kΩ-ig elérhető ellenállásértékek stabil teljesítménnyel | A nagy ellenállású lehetőségek általában korlátozottabbak |
V: A trapéz alakú alumínium ház megnöveli a külső hűtőfelületet és javítja a természetes légáramlást az ellenállás körül. Szélesebb rögzítési alapot is biztosít a jobb mechanikai stabilitás érdekében, így alkalmas nagy igénybevételű ipari berendezésekhez.
V: Igen. A kvarccal töltött tokozás hatékonyan továbbítja a belső hőt az alumínium házba, lehetővé téve, hogy az ellenállás ellenálljon az ismétlődő fékezési ciklusoknak és a rövid távú túlterheléseknek, miközben megőrzi a megbízható teljesítményt.
V: Igen. Az opcionális beépített hőkapcsolók vagy hőmérséklet-érzékelők kérésre integrálhatók, hogy további túlmelegedés elleni védelmet biztosítsanak a felügyelet nélküli vagy a biztonság szempontjából kritikus alkalmazásokhoz.
V: Igen, feltéve, hogy minden ellenállásnak azonos a specifikációja. Egyenletes szellőzést, kiegyensúlyozott vezetékezést és megfelelő hőelvezetést kell fenntartani az egyenletes terheléselosztás és a hosszú távú megbízhatóság érdekében.
- Professzionális teljesítményellenállás-gyártó, több éves tapasztalattal az ipari teljesítményelektronika területén.
- OEM és ODM testreszabás az ellenállás, a teljesítmény, a méretek, a csatlakozók és a rögzítési lehetőségek tekintetében.
- Szigorú minőség-ellenőrzés átfogó elektromos és mechanikai teszteléssel a szállítás előtt.
- Gyors gyártás és stabil ellátás standard modellekhez és egyedi projektekhez egyaránt.
- Műszaki támogatás, amely segít az ügyfeleknek kiválasztani az alkalmazásukhoz legmegfelelőbb ellenállás-megoldást.
