Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

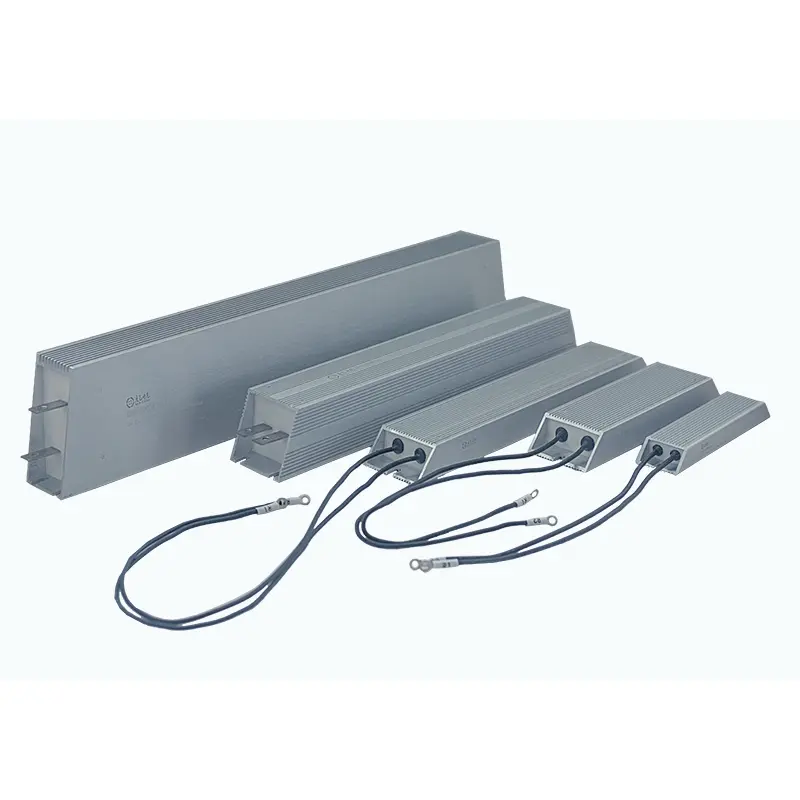

A DUFEW Custom-Shaped Aluminium Clad Resistor egy olyan mérnöki megoldás, amelyet speciális beépítési méreteket, egyedi szerelési szerkezeteket vagy egyedi vezetési irányokat igénylő ipari berendezésekhez fejlesztettek ki.
Ellentétben a szabványos, rögzített méretű alumínium bevonatú ellenállásokkal, ez a testreszabott teljesítményellenállás a tényleges berendezés elrendezése szerint gyártható, beleértve a ház alakját, a rögzítési lyukakat, a kapocspozíciót és a vezeték kimeneti irányát.
50 W-tól 6 KW-ig terjedő névleges teljesítménnyel, 0,01 Ω és 120 kΩ közötti ellenállási értékekkel, valamint ±3%, ±5% és ±10% tűréshatárokkal a DUFEW rugalmas OEM-ellenállási megoldásokat kínál automatizálási rendszerek, motorvezérlő berendezések, szállítási rendszerek és speciális ipari alkalmazások számára.
Az ellenállás kialakításának a meglévő telepítési helyhez igazításával az ügyfelek elkerülhetik a szekrény újratervezését, csökkenthetik a módosítási költségeket és egyszerűsíthetik a berendezések integrációját.
A szabványos ellenállásokat szabványos felszerelési elrendezésekhez tervezték. Számos ipari gép, speciális jármű és egyedi vezérlőrendszer azonban korlátozott belső térrel vagy szabálytalan beépítési helyzettel rendelkezik.
A DUFEW testreszabott alumínium bevonatú ellenállásokat fejleszt ezeknek a kihívásoknak a megoldására.
| Funkció | Ügyfél-előny |
|---|---|
| Egyedi házgeometria | Szerkezeti változtatás nélkül illeszkedik szabálytalan berendezési terekhez |
| Állítható rögzítési furatok | Közvetlen szerelés további konzolok nélkül |
| Rugalmas vezeték kimeneti iránya | Elkerüli a vezetékek interferenciáját a kapcsolószekrényeken belül |
| Teljesen zárt alumínium szerkezet | Megvédi az ellenálló elemeket a portól, nedvességtől és vibrációtól |
| Optimalizált termikus töltési technológia | Biztosítja az egyenletes hőátadást és megakadályozza a helyi túlmelegedést |
| OEM mérnöki támogatás | Testreszabott megoldásokat kínál a prototípustól a tömeggyártásig |
A DUFEW személyre szabott alumínium házterveket kínál az ügyfél rajzai, a telepítési követelmények és a berendezés elrendezési feltételei alapján. A házszerkezet adaptálható összetett telepítési környezetekhez, beleértve az L-alakú konfigurációkat, az eltolt szerkezeteket, a többszögű kialakításokat, a speciális kivágási formákat és az egyedi szerelési alapokat.
Ez a rugalmas tervezési megközelítés lehetővé teszi, hogy az ellenállást közvetlenül beépítsék kompakt berendezésterekbe vagy korlátozott beépítési területű rendszerekbe, csökkentve az összeszerelés során végzett további módosítási munkákat.
A szerelési szerkezet a speciális felszerelési követelményeknek megfelelően módosítható, beleértve a furattávolságot, a süllyesztett mélységet, a rögzítőfül mennyiségét és a konzol szögeit.
A szerelési felület gyártás közbeni optimalizálásával a DUFEW segít az ügyfeleknek elkerülni a további adaptereket, és gyorsabb, megbízhatóbb telepítést érhet el.
Az ellenálláselem kiváló minőségű ötvözött ellenálláshuzalból készül, precízen egy magas hőmérsékletű szigetelő magra tekercselt. A csillám szigetelés szigetelése után a szerelvényt kvarchomokkal és speciális hőkötő anyagokkal töltik fel az alumínium ház belsejében az általános stabilitás javítása érdekében.
A kapszulázó szerkezet a következőket nyújtja:
- Jobb hővezető képesség a légszigeteléshez képest
- Stabil hőátadási teljesítmény
- Fokozott elektromos szigetelési képesség
- Csökkenti a helyi túlmelegedés kockázatát
A különböző telepítési követelmények teljesítése érdekében a DUFEW többféle sorkapocs- és vezetékkonfigurációt támogat, beleértve a rozsdamentes acél csatlakozókat, a magas hőmérsékletű vezetékhuzalokat, az oldalsó kimeneti kialakításokat és a szögletes kimeneti szerkezeteket.
Ezek a testreszabott csatlakozási lehetőségek segítenek elkerülni a környező alkatrészekkel való interferenciát, és nagyobb rugalmasságot biztosítanak a rendszerintegrációhoz.
| Tervezési funkció | Mérnöki előny |
|---|---|
| Egyedi alakú alumínium héj | Megfelel a speciális berendezések telepítési környezetének |
| Kvarchomok termikus töltés | Javítja a hőelvezetés hatékonyságát |
| Ötvözet huzal tekercselt elem | Stabil ellenállási teljesítményt biztosít |
| Teljesen zárt konstrukció | Fokozza a por és nedvesség elleni védelmet |
| Alumínium hőelvezető test | Gyorsan átadja a belső hőt |
| Egyedi kimeneti irány | Leegyszerűsíti az elektromos csatlakozást |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Egyedi alakú alumínium borítású ellenállás |
| Technológia | Huzalos teljesítményellenállás |
| Teljesítmény besorolás | 50W-6KW |
| Ellenállási tartomány | 0,01Ω – 120kΩ |
| Üzemi feszültség | ≤1200V |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Alapanyag | Magas hőmérsékletű szigetelőanyag |
| Ellenállás vezeték | Prémium ötvözetálló huzal |
| Ház anyaga | Alumínium ötvözet |
| Töltőanyag | Kvarchomok termikus vegyület |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Szigetelési ellenállás | ≥100MΩ |
| Dielektromos szilárdság | 2500VAC / 60s |
| Láng minősítés | UL94V-2 |
| Standard | GB-5792 |
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC / 50Hz / 60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid túlterhelés | 10-szeres névleges teljesítmény 5 másodpercig | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működési teszt | >9000h |
| Nedvességállóság | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃ / 55 ℃ / 155 ℃ ciklusok | Stabil teljesítmény |
| Hőállóság | 350℃ / 2h | Nincs nyilvánvaló sérülés |
| Lángálló | 10-szeres névleges teljesítmény | Nincs égés |
| Ipar | Alkalmazás |
|---|---|
| Ipari automatizálás | Egyedi fék- és védelmi áramkörök |
| Szervórendszerek | Energiaelnyelés és dinamikus fékezés |
| Elektromos járművek | Helykorlátozott teljesítményszabályozó rendszerek |
| Speciális járművek | Egyedi elektromos elrendezések |
| Vizsgáló berendezések | Terhelési szimulációs rendszerek |
| Megújuló energia | Energiakisülési alkalmazások |
| Felvonók és daruk | Motoros fékrendszerek |
| Tengerészeti felszerelés | Kompakt elektromos vezérlőrendszerek |
A testreszabási folyamat a vevői igények részletes áttekintésével kezdődik, beleértve a beépítési méreteket, a szerelési pozíciót, a névleges teljesítményt, az ellenállásértéket és a vezeték irányát. Ezek a specifikációk segítenek meghatározni az ellenállás szerkezetére vonatkozó alapvető tervezési követelményeket.
Az alkalmazási követelmények alapján a DUFEW mérnökei kidolgozzák a megfelelő szerkezetet a ház kialakításának, a hőelvezetési teljesítménynek, a terminálkonfigurációnak és a belső töltési technológiának a kiértékelésével, hogy biztosítsák a megbízható integrációt az ügyfél berendezéseivel.
A tervezés megerősítése után minden ellenállást szabványos gyártási eljárásokkal gyártanak, és szállítás előtt elektromos és mechanikai tesztelésnek vetik alá a teljesítményt, a biztonságot és a megbízhatóságot.
| Összehasonlítás | Testreszabott megoldás | Szabványos alumínium borítású ellenállás |
|---|---|---|
| Lakástervezés | Rugalmas házszerkezetek a felszerelési igényeknek megfelelően kifejlesztve | Rögzített téglalap alakú ház kialakítás |
| Telepítési kompatibilitás | Szabálytalan vagy korlátozott beépítési helyekre is beépíthető | Szabványos szerelési feltételeket igényel |
| Szerelési konfiguráció | A rögzítési furatok és a konzolok a berendezés elrendezése alapján állíthatók | Rögzített szerelési méretek |
| Terminál elrendezés | Több terminál- és vezetőútvonal áll rendelkezésre | Szabványos terminál konfiguráció |
| Berendezés integráció | Csökkenti a további módosítási munkákat a telepítés során | Szükséges lehet a meglévő berendezések szerkezetének módosítása |
| Alkalmazási tartomány | Alkalmas speciális gépekhez és egyedi ipari berendezésekhez | Alkalmas általános ipari alkalmazásokhoz |
Személyre szabott megoldást javasolunk, ha a berendezésnek korlátozott a beépítési helye, szabálytalan a szerelési helyzete vagy különleges csatlakozási követelmények vannak. Lehetővé teszi, hogy az ellenállás nagyobb szerkezeti változtatások nélkül illeszkedjen a meglévő rendszerekhez.
No. A DUFEW optimalizált belső töltő- és hőátadó szerkezeteket használ az egyenletes hőeloszlás fenntartása és a működés közbeni helyi túlmelegedés kockázatának csökkentése érdekében.
A DUFEW támogatja az alkalmazási követelmények alapján történő testreszabást, beleértve:
- Ház alakja
- Szerelési méretek
- Teljesítmény
- Ellenállás értéke
- Terminál típusa
- Vezető irány
- Beépítési szerkezet
A szabványos modellek általános telepítési környezetekhez alkalmasak, míg az egyedi kialakítások nagyobb rugalmasságot biztosítanak a speciális helykorlátozással, szerelési követelményekkel vagy vezetékelrendezéssel rendelkező berendezések számára.
