Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.
A változtatható frekvenciájú meghajtó szűrője a frekvenciaváltó köré van felszerelve a motor fordulatszám-szabályozása során keletkező elektromos interferencia szabályozására.
Egy tipikus kapcsolat a következő:
Tápegység → Bemeneti szűrés → VFD → Kimeneti szűrés → Motor
A két rész a hajtásrendszer különböző részeit tárgyalja.
A bemeneti szűrés elektromágneses interferenciát vezetett a VFD és a táphálózat között.
A kimeneti szűrés csillapítja a PWM kapcsolás által előállított nagyfrekvenciás alkatrészeket, mielőtt azok a kábelen keresztül a motorhoz érnének.
Ezt a konfigurációt olyan alkalmazásokhoz tervezték, ahol mind a teljesítményoldali EMI, mind a motoroldali nagyfrekvenciás hatásokat figyelembe kell venni.
Ez eltér a hagyományos bemeneti EMI-szűrőtől, amely csak a tápegység és a meghajtó közötti kapcsolatot szűri.
A VFD-n belüli kapcsolóeszközök nagyfrekvenciás elektromos alkatrészeket hoznak létre, amelyek áthaladhatnak a tápegységen, és hatással lehetnek ugyanazon az elosztórendszeren lévő többi berendezésre. A bemeneti rész mágneses és kapacitív komponenseket használ a közös módú és differenciálmódusú csillapításhoz, amelyek magukban foglalhatnak közös módú fojtókat, differenciálmódusú induktív alkatrészeket, X kondenzátorokat, Y kondenzátorokat és ellenállásokat.
A bemeneti rész az EMI-elnyomásra szolgál, és nem helyettesíti a dedikált harmonikus kompenzációs rendszert, ahol speciális alacsony frekvenciájú THD-követelmények vonatkoznak.
A VFD PWM kimeneti hullámformát állít elő gyors feszültségátmenetekkel. Hosszú motorkábelek esetén az elosztott kapacitás és impedancia befolyásolhatja a feszültség hullámformáját a motor kapcsain. A kimeneti rész csillapítja a nagyfrekvenciás alkatrészeket, és segíthet csökkenteni a motoroldali dv/dt-t, a visszavert hullámhatásokat, a motortekercselés szigetelési feszültségét és bizonyos nagyfrekvenciás motorzajokat.
A tényleges teljesítmény a VFD kapcsolási jellemzőitől, a kábel hosszától és felépítésétől, a motor szigetelésétől, a földeléstől és a kiválasztott szűrőkonfigurációtól függ.
Nem minden VFD-telepítés igényel bemeneti és kimeneti szűrést.
A szükséges konfiguráció a megoldandó problémától függ.
| Alkalmazási feltétel | Tipikus szűrési szempontok |
|---|---|
| VFD interferencia belép az elektromos hálózatba | Bemeneti EMI szűrő |
| A közeli vezérlőberendezéseket érintő interferencia | Bemeneti EMI szűrő |
| Hosszú motorkábel | Kimeneti oldali szűrésre lehet szükség |
| Magas motoroldali dv/dt | Kimeneti oldali szűrés |
| A visszavert hullám feszültséggel kapcsolatos probléma | Kimeneti oldali szűrés |
| Tápoldali és motoroldali interferencia egyaránt | Integrált bemeneti/kimeneti szűrő |
Ez a megkülönböztetés fontos a termékválasztás során. A szűrőt a tényleges elektromos probléma szerint kell meghatározni, nem pedig egyszerűen azért, mert VFD van jelen.

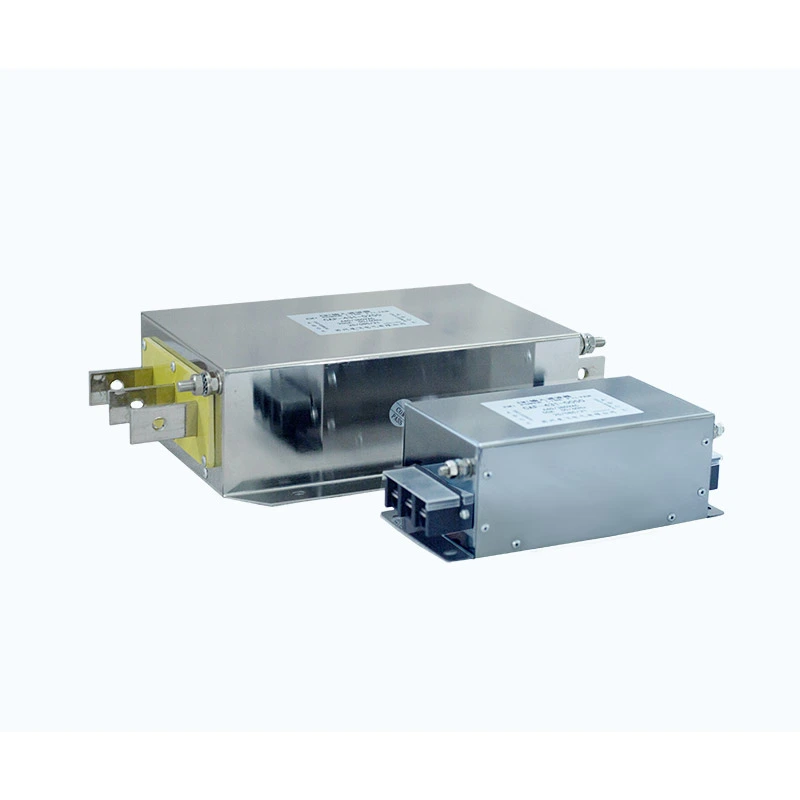

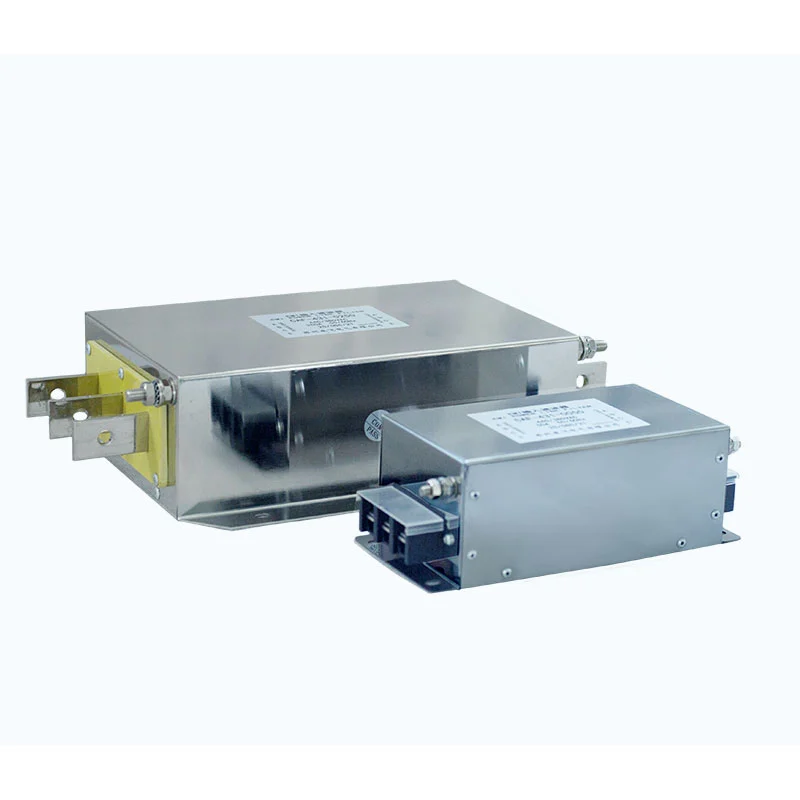

A Dufew Electric egy szerelvényen belül egyesíti a bemeneti és kimeneti szűrőáramköröket.
A két rész külön elektromos útvonallal és kapocsterülettel rendelkezik a tápegységhez, a VFD-hez és a motorhoz való csatlakozáshoz.
A szűrőhálózat a következőket tartalmazhatja:
- Közös üzemmódú mágneses alkatrészek
- Differenciál üzemmódú induktív alkatrészek
- X capacitors
- Y kondenzátorok
- Csillapító ellenállások
- A kiválasztott konfigurációhoz szükséges egyéb alkatrészek
Az integrált konstrukció csökkenti a két különálló szűrőház beépítésének szükségességét, amikor mind a bemeneti, mind a kimeneti szűrésre van szükség.
A tényleges belső elrendezés a termék minősítésétől és konfigurációjától függ.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50 Hz / 60 Hz / 500 Hz-ig |
| Névleges áram | 5A--1600A |
| Dielektromos szilárdság, vonaltól vonalig | 1500VDC / 60s |
| Dielektromos szilárdság, vonal a földhöz | 2500VDC / 60s |
| Szigetelési ellenállás | >100MΩ 1000VDC-n |
| Túlterhelési képesség | 1,4 × névleges áram 1 percig |
| Minimum Overload Interval | 15 perc |
| Maximális kábelhossz* | 400m árnyékolt / 300m árnyékolatlan |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | T40/F (155°C) |
| Lángálló fokozat | UL94V-2 |
| Termékszabvány | GB/T 15287/8 |
* A maximális kábelhossz alkalmazásfüggő, és a VFD kimeneti jellemzői, a motor, a kábel típusa, a földelés elrendezése és a kiválasztott szűrőmodell alapján ellenőrizni kell.
Egy tipikus Dufew szűrőmodell a következő: CAF-4 3 1-0010
| Kód | Leírás |
|---|---|
| CAF | Dufew elektromos szűrősorozat |
| 4 | Feszültségosztály; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Fáziskonfiguráció; 3 = háromfázisú, 1 = egyfázisú |
| 1 | Szűrőkategória; 1 = bemeneti szűrő, 2 = kimeneti szűrő |
| 0010 | Névleges áram; 0010 = 10A |
Az integrált bemeneti/kimeneti konfigurációhoz a vonatkozó modellkódot meg kell erősíteni a megfelelő termékrajzzal és specifikációval.
| Alkalmazás | Fő követelmény | Szűrési funkció |
|---|---|---|
| Változófrekvenciás meghajtórendszerek | A VFD működése során generált EMI vezérlése | Bemeneti oldalon vezetett EMI-elnyomás és kimeneti oldali nagyfrekvenciás szűrés |
| Szervo hajtásrendszerek | Csökkentse az elektromos interferenciát a szervoberendezések körül | Bemeneti EMI-vezérlés és kimeneti motoroldali szűrés |
| Ipari motorvezérlés | Javítja a motoros hajtásrendszerek EMC teljesítményét | Elnyomja a vezetett interferenciát és a nagyfrekvenciás kapcsolóelemeket |
| CNC gépek és szerszámgépek | Csökkentse a vezérlő- és meghajtóberendezéseket érintő interferenciát | Bemeneti EMI szűrés és kimeneti dv/dt csökkentés |
| Hosszú motorkábelek telepítése | A visszavert hullám és a nagyfrekvenciás feszültséghatások szabályozása | Kimeneti oldali szűrés a VFD és a motor között |
| Szállítószalag, szivattyú és ventilátor rendszerek | Csökkentse a változtatható sebességű motor működéséből adódó interferenciát | Bemeneti EMI-elnyomás, és ahol szükséges, kimeneti szűrés |
| Ipari automatizálási berendezések | Korlátozza a meghajtórendszerek és a közeli elektronika közötti interferenciát | Közös módú és differenciális módú szűrés |
| Gyártó berendezések | Kezelje a teljesítményoldali és a motoroldali interferenciát is | Integrált bemeneti és kimeneti szűrés |
Megjegyzés: A szükséges szűrőkonfiguráció a VFD-től, a motortól, a kábelhossztól, az EMC-feltételektől és az adott interferencia-problémától függ. Nem minden VFD-alkalmazás igényel bemeneti és kimeneti szűrést.
| Kiválasztási paraméter | Információk szükségesek | Cél |
|---|---|---|
| VFD modell | Gyártó és modellszám | Az alkalmazandó bemeneti/kimeneti konfiguráció meghatározásához |
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC | A szűrő névleges feszültségének a meghajtórendszerrel való összeegyeztetéséhez |
| Névleges áram | VFD bemeneti vagy kimeneti áram | A szükséges szűrőáram meghatározásához |
| Motor teljesítmény | kW vagy LE | A motoroldali szűrési követelmények értékelése |
| Motor névleges feszültség | Motor üzemi feszültség | A kimeneti oldali kompatibilitás ellenőrzéséhez |
| Motor kábel hossza | A kábel tényleges hossza méterben | Fontos a dv/dt és a visszavert hullám hatások kiértékeléséhez |
| Kábel típusa | Árnyékolt vagy árnyékolatlan; kábelépítés, ahol elérhető | Az EMC és a nagyfrekvenciás jellemzők felmérése |
| Kapcsolási frekvencia | VFD vivő/kapcsolási frekvencia, ha elérhető | Segít kiértékelni a nagyfrekvenciás szűrési követelményeket |
| Telepítési környezet | Vezérlőszekrény, gép, gyártósor stb. | A telepítési és EMC szempontok meghatározása |
| Interferencia állapot | EMI, motorzaj, dv/dt, visszavert hullám, közeli berendezések interferencia stb. | Annak megállapítására, hogy a bemeneti szűrés, a kimeneti szűrés vagy az integrált konfiguráció megfelelő-e |
| Földelési elrendezés | Földelési és kábelárnyékolási módszer | Fontos a hatékony nagyfrekvenciás interferencia-szabályozáshoz |
Az előzetes értékeléshez az ügyfelek a következőket adhatják:
VFD modell + névleges feszültség + névleges áram + motorteljesítmény + motorkábel hossza + kábel típusa + kapcsolási frekvencia + észlelt interferencia
Ez az információ általában hasznosabb a szűrő kiválasztásához, mintha csak a szűrőt motorteljesítmény alapján határozná meg.
A helyes telepítés azért fontos, mert a nagyfrekvenciás interferencia a nem megfelelő vezetékeken keresztül megkerülheti a szűrőkör egy részét.
Csatlakoztassa a bemeneti részt a tápegység és a VFD közé.
Csatlakoztassa a kimeneti részt a VFD és a motor közé.
A bemeneti és kimeneti kapcsokat a termék kapcsolási rajza szerint kell csatlakoztatni, és nem szabad felcserélni.
A tápoldali és a motoroldali kábeleket külön kell elvezetni.
Kerülje a hosszú párhuzamos futást a szűrő bemeneti és kimeneti vezetői között, mivel az elektromágneses csatolás csökkentheti a szűrés hatékonyságát.
A szűrőt a vonatkozó elektromos szerelési követelményeknek és a VFD gyártójának EMC-utasításai szerint kell földelni.
Nagyfrekvenciás interferencia esetén általában előnyös a rövid, alacsony impedanciájú földelési út.
Árnyékolt motorkábel használata esetén a kábel árnyékolását a VFD gyártójának EMC előírásai szerint kell lezárni.
A rendszer bekapcsolása előtt ellenőrizze:
- Szűrőfeszültség és névleges áramerősség
- Terminál csatlakozások
- Földelés
- Bemeneti/kimeneti kábelek elvezetése
- Motor csatlakozás
- Mechanical mounting
A telepítés után ellenőrizze a VFD és a motor normál működését, és ellenőrizze az eredeti interferencia állapotot.
A Dufew Electric teljesítményelektronikai alkatrészeket gyárt, beleértve az ellenállásokat, fékrendszereket, reaktorokat, szűrőket, transzformátorokat és testreszabott elektromos alkatrészeket. A változtatható frekvenciájú szűrőket a szükséges elektromos konfigurációnak és alkalmazásnak megfelelően gyártják.
A gyártási folyamat jellemzően az alkatrészellenőrzést, a mágneses alkatrészek feldolgozását, a tekercselést és szigetelést, a szűrő összeszerelést, az elektromos tesztelést, a végső ellenőrzést és a csomagolást foglalja magában. A termék konfigurációjától függően a minőségellenőrzés kiterjedhet az alkatrész specifikációjára, a tekercselésre, a szigetelésre, a kapcsokra, a szigetelési ellenállásra, a dielektromos szilárdságra, az elektromos teljesítményre és a méretekre.
Termékspecifikus rajzok, vizsgálati jegyzőkönyvek és műszaki dokumentumok a projekt követelményeinek megfelelően biztosíthatók.
A Dufew Electric ISO és CE tanúsítvánnyal rendelkezik, amely alátámasztja minőségirányítási és termékmegfelelőségi követelményeit.
A vonatkozó tanúsítványt és műszaki dokumentációt az adott termékmodellnek és célpiacnak megfelelően meg kell erősíteni.
A minőségellenőrzés a megfelelő szakaszokat lefedi az alkatrészellenőrzéstől és az összeszereléstől az elektromos tesztelésig és a végső ellenőrzésig.
A Dufew Electric szűrőket és egyéb erősáramú elektronikai alkatrészeket szállít az OEM-eknek, forgalmazóknak, rendszerintegrátoroknak és ipari felhasználóknak.

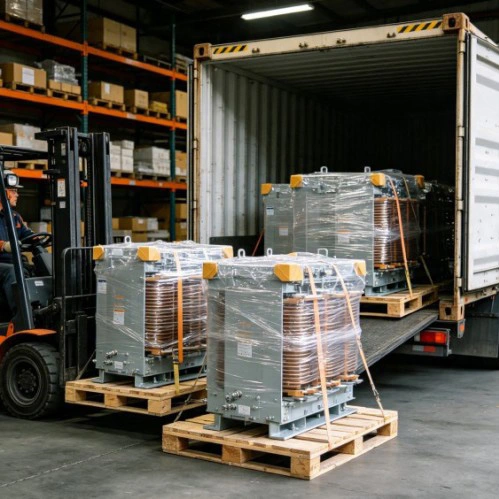

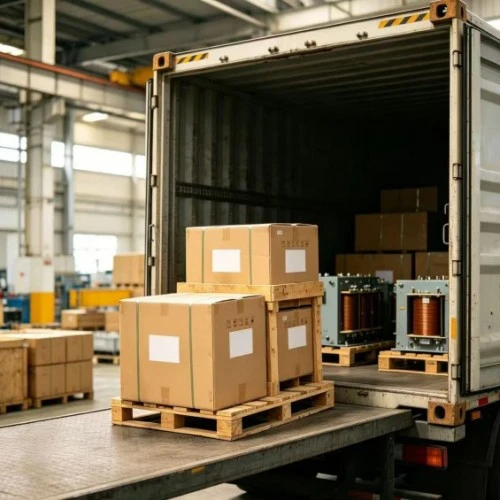

A csomagolást és a szállítási módot a termék méretei, súlya, mennyisége, rendeltetési helye és a vevő igényei szerint választjuk ki.
Az elérhető szállítási megállapodások a következők lehetnek:
- Tengeri fuvarozás
- Légi teherszállítás
- Expressz szállítás
- Ügyfél által jelölt szállítmányozó
A csomagolást a termék felépítésének és szállítási feltételeinek megfelelően választjuk ki.
Egy bemeneti szűrő van beépítve a tápegység és a VFD közé a vezetett EMI szabályozására. A VFD és a motor közé egy kimeneti szűrő van beépítve a nagyfrekvenciás alkatrészek, a dv/dt és a visszavert hullám effektusok vezérlésére.
Nem. A követelmény a motorkábel hosszától, a VFD kimeneti jellemzőitől, a motor szigetelésétől, az EMC-feltételektől és az alkalmazási követelményektől függ.
Igen. Kiértékelhető olyan szervohajtási alkalmazásokhoz, ahol a bemeneti EMI-t vagy a motoroldali nagyfrekvenciás interferenciát kell szabályozni. Az elektromos névleges értéknek meg kell egyeznie a hajtásrendszerrel.
Igen. A kimeneti szakaszt úgy tervezték, hogy csillapítsa a nagyfrekvenciás kapcsolóelemeket, és csökkentheti a dv/dt-t a motor kapcsain. A tényleges eredmény a VFD-től, a szűrőkonfigurációtól, a kábeltől és a motortól függ.
Igen. A hosszú motorkábelek növelhetik a visszaverődő hullámok és a nagyfrekvenciás feszültséghatásokat, így a kimeneti szűrés relevánsabb. A megengedett kábelhosszt az adott alkalmazáshoz meg kell erősíteni.
Nem feltétlenül. Ez a termék elsősorban EMI-re és nagyfrekvenciás szűrésre szolgál VFD-rendszerek körül. Ha a követelmény az energiarendszer meghatározott harmonikus sorrendjének vagy THD-jének szabályozása, akkor egy dedikált harmonikus mérséklő megoldást kell értékelni.
Általában nincs szükség elektronikus beállításra, mert a szűrő passzív. A megfelelő modellválasztás, vezetékezés, földelés és telepítés továbbra is szükséges.
A VFD modell, a tápfeszültség, a névleges áram, a motor teljesítménye, a motorkábel hossza, a kábel típusa, valamint a konkrét interferencia vagy a motoroldali probléma hasznos a megfelelő konfiguráció kiválasztásához.
A Dufew Electric változtatható frekvenciájú meghajtószűrőket gyárt VFD-khez, szervohajtásokhoz, motorvezérlő rendszerekhez és ipari automatizálási berendezésekhez.
Az integrált konfiguráció bemeneti EMI-szűrést és kimeneti motorszűrést biztosít egyetlen összeállításon belül. A kiválasztás a hajtás névleges értéke, a motor jellemzői, a kábelhossz, az EMC-viszonyok és a telepítési követelmények alapján történhet.
A termék értékeléséhez adja meg a VFD modellt, a motor teljesítményét, a névleges áramot, a motorkábel hosszát, a kábel típusát és a tápfeszültséget.
