Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

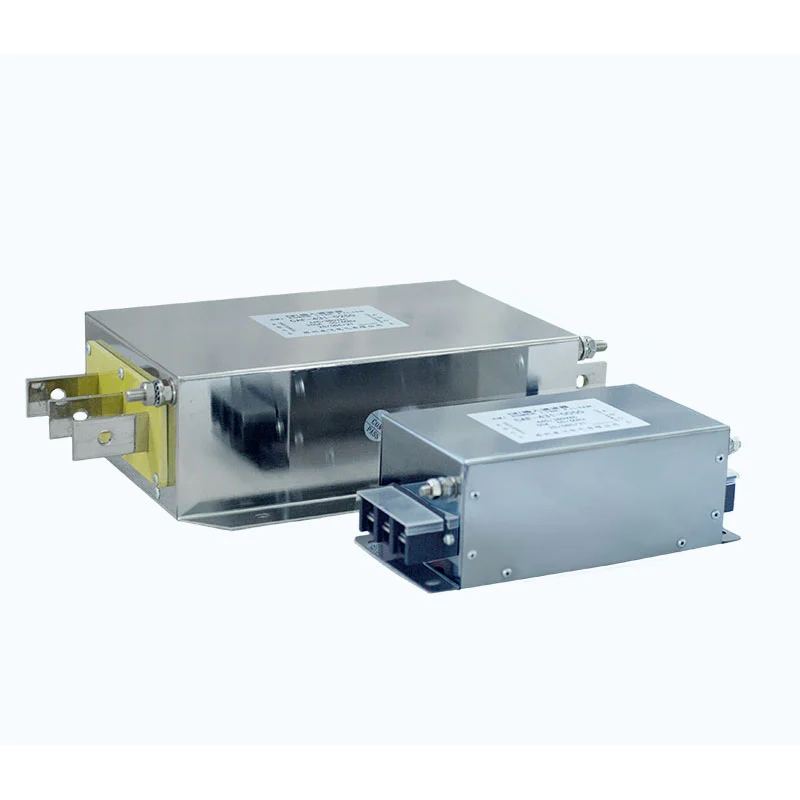

A bejövő áramforrás és a berendezés tápbemenete közé egy tápegység szűrő van beépítve. Fő célja az elektromos vezetéken keresztül vezetett elektromágneses interferencia (EMI) szabályozása.
A teljesítményelektronikai berendezések, például az inverterek, szervohajtások és kapcsolóüzemű tápegységek nagyfrekvenciás zajt generálhatnak kapcsolási művelet közben. A külső elektromos berendezések és az elektromos hálózat nem kívánt nagyfrekvenciás zavarokat is okozhat ugyanabban a tápvezetékben.
A szűrő impedanciát biztosít ezeknek a nem kívánt nagyfrekvenciás alkatrészeknek, miközben átengedi a normál tápegységet.
Úgy tervezték, hogy mindkét irányban működjön:
- Csökkentse a berendezés által keltett és az elektromos hálózat felé továbbított nagyfrekvenciás interferenciát
- Csökkentse a tápvezetéken keresztül a berendezésbe jutó külső rádiófrekvenciás és elektromos zavarokat
- Elnyomja a közös módú és differenciális módú interferenciát
- Csökkentse a szomszédos elektronikus berendezések közötti interferencia lehetőségét
A szűrőt ezért a berendezés EMI/EMC vezérlő és tápvonali zavarszűrő rendszerének részeként használják.
A szűrő közös módú fojtótekercsek, X kondenzátorok, Y kondenzátorok és rezisztív alkatrészek kombinációját használja az aluláteresztő szűrőhálózat kialakításához.
A közös módú fojtótekercs nagy impedanciát mutat a közös módú nagyfrekvenciás zajokkal szemben, miközben átengedi a normál tápáramot.
Az X kondenzátor a tápvezetékeken keresztül csatlakozik, és utat biztosít a differenciális üzemmódú nagyfrekvenciás zaj számára.
Az Y kondenzátorok szabályozott utat biztosítanak a tápvezetékek és a test vagy a ház referencia között a megfelelő közös módú interferencia érdekében.
Az áramkör konfigurációjától függően rezisztív alkatrészek használhatók a kondenzátor kisütésére és az áramkör csillapítására.
A kombinált áramkör biztosítja a közös módú és differenciális módú interferenciák elnyomását a megadott frekvenciatartományban.
A szűrő egy- vagy kétlépcsős szerkezetet is használhat.
Az egyfokozatú szűrés olyan alkalmazásokra alkalmas, ahol az interferencia szintje egy szűrőrésszel szabályozható, és a beépítési hely korlátozott.
A kétfokozatú szűrés további csillapítást biztosít, ha a berendezés igényesebb elektromágneses környezetben működik.
A megfelelő konfigurációt a berendezésnek, az interferencia jellemzőinek, a szükséges csillapításnak és a telepítési feltételeknek megfelelően kell meghatározni.
A következő specifikációk az adott termékkonfigurációra vonatkoznak. A különböző Dufew Electric szűrősorozatok eltérő feszültség- és áramtartományokkal rendelkezhetnek.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 250 VAC a megadott egyfázisú konfigurációhoz |
| Névleges áram | 1A--60A a megadott egyfázisú konfigurációhoz |
| Működési frekvencia | 50Hz / 60Hz / akár 500Hz, konfigurációtól függően |
| Szűrési tartomány | 5 kHz - 30 MHz |
| Dielektromos szilárdság, vonaltól vonalig | 1500VDC / 60s |
| Dielektromos szilárdság, vonal a földhöz | 2250VDC / 60s* |
| Szigetelési ellenállás | >100MΩ 1000VDC-n |
| Túlterhelési képesség | 1,4-szeres névleges áram 1 percig, legalább 15 perces túlterhelési események között |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | T40/F (155°C) |
| Lángálló fokozat | UL94V-2 |
| Termékszabvány | GB/T 15287/8 |
* A mellékelt műszaki információk a 2500VDC / 60s-ot is felsorolják a vonal-föld dielektromos szilárdsághoz. Az alkalmazandó értéket a kiválasztott modell végső specifikációjából kell megerősíteni.
Tipikus modellmegnevezés: CAF-4 3 1-0010
| Kód | Leírás |
|---|---|
| CAF | Dufew elektromos szűrősorozat |
| 4 | Feszültségosztály; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Fáziskonfiguráció; 3 = háromfázisú, 1 = egyfázisú |
| 1 | Szűrőkategória; 1 = bemeneti szűrő, 2 = kimeneti szűrő |
| 0010 | Névleges áram; 0010 = 10A |
Megrendelés előtt ellenőrizni kell a modell megnevezését a vonatkozó termékleírással és adattáblával.
A szűrőáramkör mind a közös módú, mind a differenciális módú nagyfrekvenciás interferenciát kezeli, lehetővé téve a használatát ott, ahol különböző típusú EMI-k lehetnek jelen.
A szűrő csökkentheti a csatlakoztatott berendezések által keltett és az ellátó hálózat felé vezető interferenciát, miközben korlátozza a tápcsatlakozáson keresztül bejutó külső nagyfrekvenciás zavarokat is.
A megadott szűrési tartomány lefedi a nagyfrekvenciás interferenciát, amely a teljesítményelektronikához és más elektronikus berendezésekhez kapcsolódik.
A szűrőszerkezet az interferenciaszintnek és a telepítési követelményeknek megfelelően választható.
Az integrált konstrukció alkalmas kapcsolószekrényekbe és elektromos szekrényekbe történő beépítésre, ahol a beépítési hely korlátozott.
A szűrőt egyfázisú teljesítményelektronikai berendezésekhez tervezték, ahol az EMI-t ellenőrizni kell. Használható egyfázisú inverterekben, szervohajtásokban, kapcsolóüzemű tápegységekben, vezérlőkben, hímzőgépekben, gravírozógépekben, ipari vezérlőberendezésekben és egyéb EMI-érzékeny környezetbe telepített elektronikus berendezésekben.
A szűrő olyan elektromos berendezésekben is használható, ahol több elektronikus eszköz működik ugyanazon az áramhálózaton, és a vezetett interferencia befolyásolhatja a berendezés működését vagy a rendszer teljesítményét.
A szűrő megfelelő lehet, ha a berendezés interferenciával kapcsolatos tüneteket tapasztal, mint például:
- Váratlan leállások
- Téves kioldás vagy rendellenes működés
- Kommunikációs vagy vezérlési interferencia
- Túlzott elektromos zaj
- Tápvonali interferencia a szomszédos berendezések között
Ezeknek a tüneteknek több oka is lehet. A szűrő kiválasztása előtt meg kell határozni a probléma tényleges forrását. A szűrő nem helyettesíti a túlterhelés, a helytelen földelés, a szigetelési hiba, a berendezés hibái vagy más mögöttes elektromos problémák korrekciós intézkedéseit.
A szűrő kiválasztásánál figyelembe kell venni a berendezés tápfeszültségét, névleges áramát, működési frekvenciáját, egyfázisú konfigurációját, a szükséges szűrési teljesítményt, a telepítési méreteket, a földelés módját, a környezeti hőmérsékletet és a védelmi szintet.
A megadott egyfázisú konfiguráció esetén az ajánlott szűrő névleges érték körülbelül 1,2–1,5-szerese a berendezés névleges áramának. A végső kiválasztásnál figyelembe kell venni a tényleges terhelési áramot, a túlterhelési feltételeket, az üzemi hőmérsékletet és a gyártó specifikációit is.
A modell kiválasztásához az ügyfelek megadhatják a berendezés modelljét, a tápfeszültséget, a névleges áramot, a működési frekvenciát, a kapcsolási rajzot, a telepítési méreteket, az interferencia tüneteit és a működési környezetet.
A helyes telepítés különösen fontos a nagyfrekvenciás EMI-elnyomás szempontjából.
Telepítés előtt ellenőrizze a berendezés feszültségét és áramát. A kiválasztott szűrőnek kompatibilisnek kell lennie a berendezés tápellátásával és üzemi áramával.
Ellenőrizze a házat, a kivezetéseket, a rögzítési pontokat, az azonosító címkét és a vezetékjelöléseket. Ne szereljen fel sérült egységet.
Szerelje fel a szűrőt a lehető legközelebb a védett berendezés tápcsatlakozójához. Szekrényes beépítésnél a szűrő a beépítési követelményeknek megfelelően megfelelő fém rögzítési felületre szerelhető.
Csatlakoztassa a szűrőt a bejövő tápegység és a berendezés bemenete közé a vonatkozó kapcsolási rajz szerint. Kövesse a megjelölt bemeneti és kimeneti kapcsokat, ahol meghatározott csatlakozási irány van megadva.
A földelő csatlakozót megbízhatóan kell csatlakoztatni.
Ne kösse össze a szűrő bemeneti és kimeneti vezetékeit.
A nagyfrekvenciás interferencia összekapcsolódhat a szorosan elhelyezett bemeneti és kimeneti vezetők között, és megkerülheti a szűrőkört. Ezért a bemeneti és a terhelési oldali vezetékeket külön kell elvezetni, és amennyire csak lehetséges, egymástól távol kell tartani.
A földelő vezetéknek rövidnek kell lennie, és kellően alacsony impedanciájúnak kell lennie a telepítéshez.
A vezetékek és a földelés ellenőrzése után:
1. Erősítse meg az összes csatlakozócsatlakozást.
2. Ellenőrizze a bemeneti/kimeneti kábelek elválasztását.
3. Kapcsolja be a berendezést.
4. Figyelje meg az üzemállapotot és a riasztási feltételeket.
5. Ellenőrizze, hogy az eredeti interferencia csökkent-e.
Kompakt egyfázisú berendezéseknél az integrált szűrőegység csökkentheti a beszereléshez szükséges alkatrészek számát.
| Összehasonlítás | Integrált egyfázisú szűrő | Külön szűrőegységek |
|---|---|---|
| Szerkezet | Egy integrált szerelvény | Több független szerelvény |
| Telepítés | Egy szűrő beépítési pont | Külön egységek és rögzítési pontok |
| Vezeték | Dedikált szűrő bemeneti és kimeneti kapcsok | További összekapcsolás és útválasztás |
| Szekrény hely | Kompakt kapcsolószekrényekhez alkalmas | Helyet igényel minden egységhez |
| Alkatrészkezelés | Egy termék összeállítása | Külön alkatrészek és tartozékok |
A tényleges EMI-teljesítmény a szűrőáramkörtől, az elektromos feltételektől, a földeléstől, a kábelelvezetéstől és a telepítés minőségétől függ. Maga az integrált szerkezet nem tekinthető a kiváló EMI-csillapítás garanciájának az alkalmazás-specifikus tesztadatok nélkül.
A Dufew Electric teljesítményelektronikai alkatrészeket gyárt, beleértve az ellenállásokat, fékrendszereket, reaktorokat, szűrőket, transzformátorokat és testreszabott elektromos alkatrészeket.
A tápszűrők esetében a gyártás és ellenőrzés a következőket foglalhatja magában:
Alkatrészek ellenőrzése → Szűrőegység → Elektromos tesztelés → Végső ellenőrzés → Csomagolás
A termék konfigurációjától függően az ellenőrzés a következőket foglalhatja magában:
- Alkatrész specifikáció ellenőrzése
- Terminál és csatlakozás ellenőrzése
- Szigetelési ellenállás vizsgálata
- Dielektromos szilárdságvizsgálat
- Elektromos teljesítmény vizsgálat
- Méretvizsgálat
- Végső termékellenőrzés
Az alkalmazandó műszaki feljegyzések és vizsgálati dokumentáció a termék- és projektkövetelményeknek megfelelően biztosítható.
A Dufew Electric ISO és CE tanúsítvánnyal rendelkezik, amely támogatja minőségirányítási és termékmegfelelőségi tevékenységeit.
Az alkalmazandó tanúsítványokat és műszaki dokumentumokat a kiválasztott modellnek, termékkonfigurációnak és a tervezett piacnak megfelelően meg kell erősíteni.
A nemzetközi rendelések a termék mennyisége, méretei, rendeltetési helye és szállítási követelményei szerint rendezhetők.
Adott esetben tengeri, légi fuvarozás, expressz szállítás vagy az ügyfél által kijelölt szállítmányozó is használható. A csomagolást a termék szerkezetének és a szállítási feltételeknek megfelelően választjuk ki.
Az elektronikus berendezések tápbemenetére van felszerelve, hogy elnyomja az elektromos vezetéken áthaladó elektromágneses zavarokat. A tipikus alkalmazások közé tartoznak az egyfázisú inverterek, szervohajtások, kapcsolóüzemű tápegységek és vezérlők.
A szűrőt úgy tervezték, hogy mind a közös módú, mind a differenciális módú nagyfrekvenciás interferenciát kezelje. A megadott szűrési tartomány 5 kHz--30 MHz az alkalmazandó konfigurációhoz.
A lehető legközelebb kell felszerelni a védett berendezés tápellátásához. A bemeneti és a kimeneti kábeleket külön kell választani, hogy csökkentsük az elektromágneses csatolást, amely megkerülheti a szűrőt.
Igen. Olyan alkalmazásokhoz készült, mint az egyfázisú inverterek, szervohajtások, kapcsolóüzemű tápegységek, vezérlők és hasonló elektronikus berendezések, feltéve, hogy az elektromos névleges értékek kompatibilisek.
A kiválasztásakor figyelembe kell venni a berendezés névleges és tényleges üzemi áramát, tápfeszültségét, működési feltételeit és a szűrő specifikációit. A mellékelt kiválasztási útmutató a berendezés névleges áramának körülbelül 1,2-1,5-szeresét ajánlja.
Segíthet, ha ezeket a tüneteket elektromágneses interferencia vagy elektromos vezeték zavarai okozzák vagy súlyosbítják. Ha a hiba túlterhelésből, helytelen földelésből, szigetelési problémákból vagy belső berendezéshibából ered, a kiváltó okot külön kell kezelni.
Az elektromos besorolások, a szűrőszerkezet, a beépítési méretek és egyéb specifikációk a berendezések és az alkalmazási követelmények szerint értékelhetők.
Igen. 1000 m felett a csökkentett hőleadás miatt szükség lehet az áram csökkentésére. A mellékelt műszaki információk 2000 m-es maximális magasságot írnak elő, és 15%-os áramcsökkentést javasolnak 1000 m felett. A végső követelményt meg kell erősíteni a kiválasztott modellre vonatkozóan.
A Dufew Electric tápszűrőket szállít egyfázisú inverterekhez, szervohajtásokhoz, kapcsolóüzemű tápegységekhez, vezérlőkhöz és egyéb teljesítményelektronikai berendezésekhez. A szűrők közös módú és differenciális módú szűrőkomponenseket használnak a tápcsatlakozáson keresztüli vezető EMI csökkentésére.
A termék kiválasztásához adja meg a berendezés feszültségét, névleges áramát, működési frekvenciáját, a telepítési feltételeket és az elérhető interferencia információkat a konfiguráció áttekintéséhez.
