Cikk összefoglaló: A fékcsoppera változtatható frekvenciájú hajtások (VFD) dinamikus fékrendszereinek alapvető eleme, segítve a regeneratív energia kezelését a motor lassítása és a felújítás során.Dufew ElectricCBU sorozatú fékcsoppereket kínál, amelyeket kompatibilis 220 V-os, 380 V-os és 690 V-os hajtásrendszerekhez terveztek. Az egyenáramú busz feszültségének figyelésével és a felesleges energiát külső fékellenállásra kapcsolva ezek az eszközök segítenek szabályozni a feszültségemelkedést és támogatják a megbízható fékezési teljesítményt. Ez az útmutató elmagyarázza a fékcsopperek működését, a legfontosabb műszaki paramétereiket, a kiválasztási kritériumokat, az ipari alkalmazásokat és a telepítési szempontokat.
A fékcsopper egy elektronikus kapcsolóeszköz, amelyet a frekvenciaváltó DC közbenső áramkörében használnak a felesleges regeneratív energia kezelésére. Fékellenállással működik, hogy megakadályozza az egyenáramú busz feszültségének az elfogadható üzemi szint fölé emelkedését a motor lassítása során.
Normál működés közben a VFD elektromos energiát szolgáltat a motornak, hogy mechanikai mozgást generáljon. Amikor a motor lelassul vagy nagyjavítási terhelést hajt végre, átmenetileg generátorként működhet. A keletkező elektromos energia visszaáramlik az egyenáramú buszba, és potenciálisan túlfeszültségi hibát okozhat, ha az energiát nem lehet megfelelően felvenni.
A fékszaggató úgy oldja meg ezt a problémát, hogy elektromos utat kapcsol egy külső fékellenállásra, amikor az egyenáramú busz feszültsége elér egy előre meghatározott küszöböt. Az ellenállás az átvitt elektromos energiát hővé alakítja.

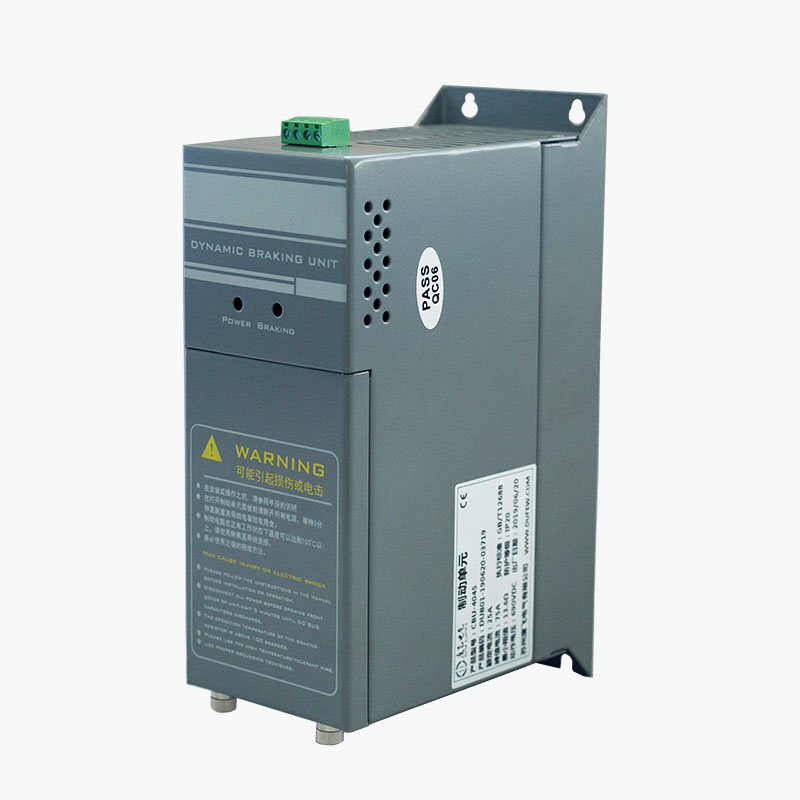

A Dufew Electric CBU sorozatát külső dinamikus fékezési alkalmazásokhoz tervezték kompatibilis hajtásrendszerekben. Konfigurációja a rendszerfeszültség, a fékezési követelmények, az ellenállás jellemzői és a beépítési feltételek szerint választható meg.
A működési elv az egyenáramú busz feszültségfelügyeletén és a gyors elektronikus kapcsoláson alapul. A CBU sorozatban egy IGBT-alapú kapcsolóáramkör automatikusan reagál, ha a feszültség eléri a beállított fékezési küszöböt.
Ez a folyamat szükség szerint megismétlődik fékezés közben. Segít az egyenáramú busz feszültségének szabályozásában anélkül, hogy külön külső vezérlőre lenne szükség az alapvető feszültségfelügyelethez.
A kapcsolódó berendezésekkel kapcsolatos további információkért tekintse meg a Dufew Electric fékegység-megoldásait és ipari teljesítményelektronikai termékeit.
A megfelelően kiválasztott fékcsopper javíthatja a dinamikus fékrendszer teljesítményét, különösen gyakori leállásokkal, nagy tehetetlenséggel vagy nagyjavítással járó alkalmazásokban.
A tényleges teljesítmény a hajtástól, a motor tehetetlenségétől, a fékellenállástól, a regeneratív energiától, a fékezési frekvenciától, a munkaciklustól és a telepítési környezettől függ. Ezért a szecskázót a teljes fékrendszer részeként kell kiválasztani, nem pedig elszigetelt alkatrészként.
A műszaki specifikációk határozzák meg, hogy egy fékcsopper alkalmas-e egy adott VFD-beépítéshez. Az alábbi táblázat a Dufew Electric CBU sorozatához közzétett referenciaparamétereket foglalja össze.
| Paraméter | Referencia specifikáció | Mérnöki megfontolások |
|---|---|---|
| Hajtásrendszer feszültsége | 220V, 380V és 690V AC osztályok | Meg kell egyeznie a kompatibilis meghajtó és DC busz konfigurációval. |
| 220V osztályú fékfeszültség | DC 340/360/380/400/420V ±10V | Választható küszöbértékek a kompatibilis konfigurációkhoz. |
| 380V osztályú fékfeszültség | DC 630/660/690/730/760V ±10V | A kiválasztott meghajtó és chopper modellhez kell igazítani. |
| 690V osztályú fékfeszültség | DC 1140V ±10V | Rendszerkompatibilitás megerősítése szükséges. |
| Ellenőrzési módszer | Automatikus DC busz feszültségfigyelés | Lehetővé teszi az automatikus kapcsolást regeneratív működés közben. |
| Párhuzamos válaszadás | ≤1 ms | Referencia válaszspecifikáció a kompatibilis párhuzamos konfigurációkhoz. |
| Ventilátor indulási hőmérséklet | Körülbelül 45°C | Támogatja a hőkezelést a megfelelő működési feltételek mellett. |
| Túlmelegedés elleni védelem | Körülbelül 85°C | Hővédelmi küszöböt biztosít. |
| Védelmi besorolás | IP20 vagy magasabb, konfigurációtól függően | Ellenőrizze az adott modell házának minősítését. |
| Alkalmazható szabvány | GB/T 12668 | Erősítse meg a kiválasztott termékre vonatkozó követelményeket és dokumentációt. |
Megjegyzés: Ezek referencia specifikációk, nem garantálják, hogy minden modell támogatja az összes felsorolt beállítást. Megrendelés vagy beszerelés előtt ellenőrizze a végső modellt, a fékfeszültséget, az elektromos névleges értékeket és a védelmi funkciókat a termék dokumentációjában.
A fékcsopper kiválasztásához többre van szükség, mint a névleges névleges teljesítményének és a motor teljesítményének összehangolására. A regeneratív energia és a termikus terhelés jelentősen eltér a hajtott berendezéstől és az üzemi ciklustól függően.
Határozza meg a VFD névleges bemeneti feszültségét és egyenáramú busz jellemzőit. Válasszon egy kompatibilis szaggató feszültségosztályt, és ellenőrizze, hogy a kiválasztott fékezési küszöb megfelel-e a hajtás megengedett működési tartományának.
A nagy tehetetlenségi nyomatékú terhelések jelentős regenerációs energiát generálhatnak lassításkor. A rövidebb megállási idők növelhetik a szükséges pillanatnyi fékerőt. Különös figyelmet igényelnek az olyan alkalmazások, mint a centrifugák, emelők és nagy sebességű gépek.
Az ellenállás ellenállásértékének, névleges teljesítményének, impulzus-energia kapacitásának és munkaciklusának kompatibilisnek kell lennie a VFD-vel és a chopperrel. A nem megfelelő ellenállás túlzott áramerősséget, túlmelegedést vagy nem megfelelő fékteljesítményt okozhat.
A néhány másodpercenként leállító gépnek más hőigénye van, mint egy olyan gépnek, amely csak alkalmanként áll le. A gyakori fékezés növelheti az ellenállás és a kapcsolóáramkör által termelt átlagos hőt.
A környezeti hőmérséklet, a burkolat szellőzése, a szerelési hézag és a légáramlás befolyásolja a hőteljesítményt. A kiválasztott berendezést a gyártó vezetékezési és szellőztetési követelményeinek megfelelően kell telepíteni.
A következő ellenőrző lista segíthet a műszaki megkeresés elkészítésében:
A fékcsopperek olyan hajtásrendszerekben hasznosak, ahol a motor lassítás, süllyesztés vagy más regeneratív működési körülmények között energiát ad vissza. Tipikus alkalmazások a következők:
Nem minden alkalmazáshoz van szükség külső fékcsopperre. A döntés a VFD beépített fékezési képességétől, a szükséges leállási időtől, a terhelési jellemzőktől és a regeneratív működés gyakoriságától függ.
Bár ezek az alkatrészek együtt működnek, különböző funkciókat látnak el. A megkülönböztetés megértése segít a mérnököknek a kompatibilis dinamikus fékrendszer kiválasztásában.
| Összetevő | Elsődleges funkció | Kiválasztás Fókusz |
|---|---|---|
| Fékcsopper | Átkapcsolja a fékkört az egyenáramú busz feszültségének megfelelően. | Feszültségosztály, kapcsolási kapacitás, védelem és fékezési követelmények. |
| Fékellenállás | A regenerált elektromos energiát hővé alakítja. | Ellenállás, teljesítmény, impulzus-energia kapacitás és munkaciklus. |
| VFD DC busz | Biztosítja az elektromos csatlakozást a fékkörhöz. | Feszültséghatárok, sorkapcsok kompatibilitása és a meghajtó specifikációi. |
A fékcsopper önmagában nem képes a regeneratív energiát eloszlatni. Ez szabályozza a kapcsolási utat, míg az ellenállás elnyeli az energiát. Mindkettőnek kompatibilisnek kell lennie a meghajtóval és a tervezett működési feltételekkel.
A szélesebb körű elektromos megoldást igénylő alkalmazásokhoz a Dufew Electric kapcsolódó teljesítményelektronikai alkatrészeket is kínál az ipari hajtás- és teljesítményszabályozó rendszerekhez.
A helyes telepítés elősegíti a biztonságos működést, a hatékony hűtést és az egyenletes fékteljesítményt. Üzembe helyezés előtt a szakképzett elektromos személyzetnek ellenőriznie kell a következőket:
A szokásos karbantartás során ellenőrizze, hogy nincsenek-e laza csatlakozások, felgyülemlett por, korlátozott légáramlás, túlmelegedés jelei és rendellenes ellenállássérülések. Az egyenáramú buszt érintő minden vizsgálatnak vagy karbantartásnak be kell tartania a gyártó biztonsági utasításait. A hajtást le kell választani az áramforrástól, és a munka megkezdése előtt ellenőrizni kell, hogy az egyenáramú busz lemerült-e.
A telepítésnek és a karbantartásnak meg kell felelnie a vonatkozó elektromos biztonsági követelményeknek. Ne hagyatkozzon arra, hogy a fékcsopper helyettesítse a gép szükséges mechanikus vagy biztonsági besorolású fékrendszerét.
Fő célja a VFD egyenáramú buszára visszakapott regeneratív energia szabályozása lassítás vagy felújítás során. A felesleges energiát egy kompatibilis fékellenállásra kapcsolja, hogy megakadályozza a túlzott egyenáramú buszfeszültséget.
Nem. A szaggató szabályozza, hogy a fékkör mikor vezet, míg az ellenállás az elektromos energiát hővé alakítja. Kiegészítő funkciókat látnak el, és megfelelően össze kell illeszteni őket.
Nem. Egyes meghajtók elegendő beépített fékezőképességgel rendelkeznek a tervezett terheléshez. Külső chopperre lehet szükség, ha a regeneratív energia, a fékezési frekvencia vagy a szükséges lassítás meghaladja a belső áramkör képességét.
A közzétett termékinformációk a kompatibilis 220 V-os, 380 V-os és 690 V-os meghajtórendszerek konfigurációit azonosítják. A pontos modellt és a fékfeszültséget meg kell erősíteni a hajtás egyenáramú busz specifikációival összhangban.
A kompatibilis egységek párhuzamosan csatlakoztathatók, ha egyetlen egység nem tudja teljesíteni a szükséges fékteljesítményt, és a termék kialakítása támogatja ezt az elrendezést. A vezetékezést, az ellenállás-konfigurációt, a kapcsolási koordinációt és a termikus követelményeket a teljes rendszerre vonatkozóan ellenőrizni kell.
A választás a hajtás ellenállási határértékeitől, a fékerőtől, a fékezési ciklusonkénti energiától, a működés gyakoriságától és a munkaciklustól függ. Az ellenállásnak kompatibilisnek kell lennie a szaggató elektromos névleges értékeivel és telepítési körülményeivel is.
Adja meg a VFD modellt, a rendszer feszültségét, a motor teljesítményét, a terhelés típusát, a lassítási időt, a fékezési frekvenciát, az ellenállás specifikációit, a munkaciklust és a telepítési feltételeket. Ezek az adatok segítenek a szállítónak felmérni a megfelelő modellt és konfigurációt.
A megfelelően kiválasztott fékcsopper segít a regeneratív energia kezelésében, az egyenáramú busz feszültségemelkedésének szabályozásában, és támogatja a megbízható dinamikus fékezést az ipari hajtásrendszerekben. Hatékonysága attól függ, hogy a szaggatót, a fékellenállást, a meghajtó feszültségét, a terhelési jellemzőket és a hőmérsékleti követelményeket az alkalmazáshoz illik.
A Dufew Electric CBU sorozata fékcsopper opciókat kínál a kompatibilis 220 V-os, 380 V-os és 690 V-os hajtásrendszerekhez, az elektromos besorolások és a működési feltételek alapján választható modellel. Akár felvonókról, darukról, szállítószalagokról, centrifugákról vagy egyéb ipari gépekről van szó, a műszaki adatok gondos áttekintése elengedhetetlen a megfelelő fékezési megoldáshoz.
Ha megbízható fékcsopper gyártót és beszállítót keres ipari hajtásprojektjéhez, fedezze fel a Dufew Electric fékszaggató termékeit éslépjen kapcsolatba velünkmeghajtó specifikációival, fékezési követelményeivel és telepítési adataival. Csapatunk segíthet Önnek kiértékelni az alkalmazásához megfelelő konfigurációt.
