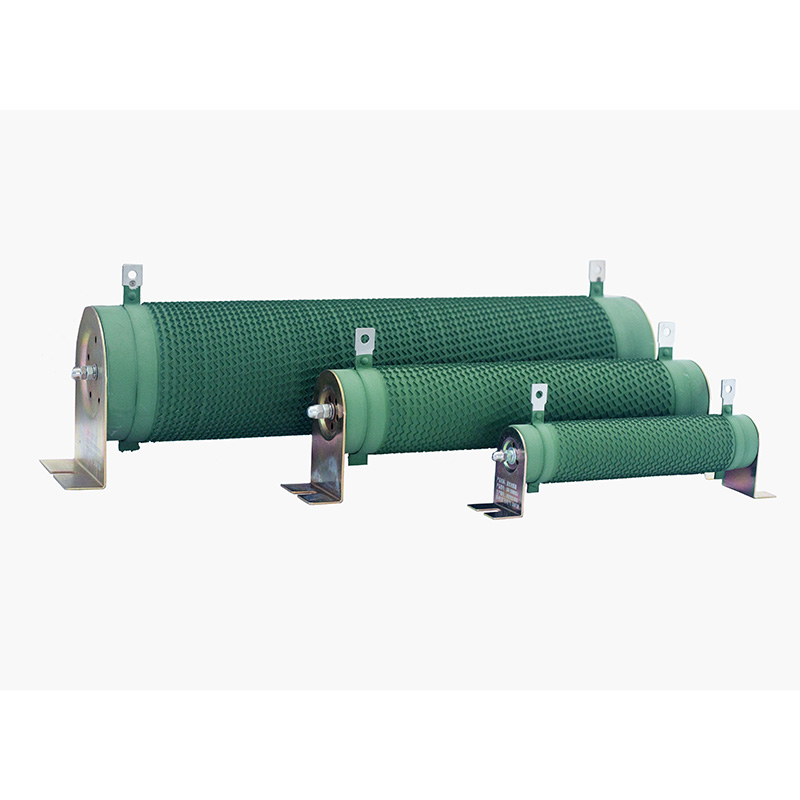

A DUFEW CRR sorozatú nem induktív hullámos ellenállás egy nagy teljesítményű passzív energiadisszipációs ellenállás, amelyet kifejezetten közepes és nagyfrekvenciás impulzusáramkörökhöz optimalizáltak. Egyedülálló függőleges hullámos, lapos szalagos, nem induktív tekercsszerkezettel rendelkező termék 50 W és 10 kW közötti teljesítményt, 0,01 Ω és 1 kΩ közötti ellenállást, három ellenállástűrési lehetőséget és 1200 V maximális üzemi feszültséget kínál.
Kiváló impulzus-túlterhelési képességgel és stabil termikus teljesítménnyel tervezték, világszerte széles körben használják energiaelvezetésre, áramérzékelésre, fékezésre, túlfeszültség-elnyomásra és terhelési tesztelésre a megújuló energiarendszerekben, az ipari automatizálásban és a laboratóriumi vizsgálóberendezésekben.
| Modell kód | Jelentése | Leírás |
| CRR | Sorozat | Nem induktív hullámos ellenállás |
| 2500W | Névleges teljesítmény | 2500W |
| 54.4R | Névleges ellenállás | 54,4Ω |
| J | Ellenállási tolerancia | J = ±5% (opcionális: K = ±10%, H = ±3%) |
| Paraméter | Specifikáció |
| Teljesítmény tartomány | 50W-10kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω–1kΩ |
| Ellenállási tolerancia | ±3% / ±5% / ±10% |
| Védelmi besorolás | IP00 |
| hőmérsékleti együttható (TCR) | ≤300 ppm/°C |
| Lángálló besorolás | UL 94V-2 |
| Megfelelőségi szabvány | GB/T 5792 |
Az egyrészes, nagy alumínium-oxid tartalmú szigetelő kerámiából készült, üreges mag belső konvekciós légcsatornával rendelkezik a hatékony hőelvezetés érdekében. Kiváló rezgésállóságot biztosít, és stabil szigetelési teljesítményt tart fenn 350°C-ig. A kerámia szerkezet repedés nélkül ellenáll az ismételt magas és alacsony hőmérsékleti ciklusoknak.
A lapos ötvözet szalagot precíziósan sajtolt folytonos hullámos profillá, amely kivételesen alacsony hőmérsékleti ellenállási együtthatót (TCR) biztosít. Két ötvözetanyag áll rendelkezésre a különböző alkalmazásokhoz: a nikkel-króm (Ni-Cr) a folyamatos nagy teljesítményű fékezéshez és az energiaelvezetéshez, valamint a Constantan a precíziós kisáramú érzékelő áramkörökhöz.
A végbilincsek, a kapocsoszlopok és a rögzítőkonzolok vastagított rozsdamentes acélból készülnek, passzivált korróziógátló bevonattal. A szerelvény meglazulás nélkül átmegy a 45 N kapocshúzási teszten, kiválóan ellenáll a forrasztási hőnek, és minimálisra csökkenti az oxidáció okozta érintkezési melegedést.
A kétvezetékes fordított, nem induktív tekercselési technikával az ekvivalens soros induktivitás (ESL) jellemzően 10 nH alá szabályozható, így az ellenállás alkalmassá teszi a 100 kHz-ig terjedő frekvencián működő nagyfrekvenciás kapcsolóáramkörökhöz.
● Rendkívül alacsony induktivitás – A hullámos szerkezet a fordított, nem induktív tekercseléssel kombinálva hatékonyan kiküszöböli az öninduktivitást, elnyomja a nagyfrekvenciás rezgéseket és a feszültségcsúcsokat, valamint védi a teljesítmény-félvezető eszközöket.
●Kiváló hőelvezetés – A függőleges hullámos kialakítás növeli a hűtőfelületet, míg a kerámiamag hatékony hővezetést biztosít, ami nagyobb teljesítménysűrűséget és alacsonyabb hőmérséklet-emelkedést tesz lehetővé.
●Kiemelkedő túlterhelési képesség – 5 másodpercig ellenáll a 10-szeres névleges teljesítménynek látható sérülések nélkül, így ideális fékezési és túlfeszültség-elnyelő alkalmazásokhoz.
● Hosszú élettartam – A ciklikus terhelési élettartam meghaladja a 9000 órát (10 s kisütés / 90 s intervallum), öregedésálló bevonattal és deformációmentes kerámia maggal.
●Környezetbarát – A szervetlen környezetbarát bevonat nem termel füstöt, nem termel mérgező gázokat, és megfelel az RoHS és az UL biztonsági követelményeinek.
●Rugalmas testreszabás – Az ellenállásérték, a névleges teljesítmény, a méretek, a kapcsok tájolása és a rögzítőelemek testreszabhatók a rajzok vagy specifikációk szerint.
Energiatároló átalakítók, fotovoltaikus inverterek, szélturbina dőlésszög-szabályozó rendszerek, akkumulátorcsomag öregedési tesztterhelések, egyenáramú gyorstöltő elő- és kisütési ellenállások.
Közép- és nagyfrekvenciás változtatható frekvenciás hajtások, szervohajtású regeneratív fékezés, kikötői daruk, felvonók, hengerművek, huzalhúzó gépek és textilberendezések, energiaelnyelő rendszerek.
Nagyfrekvenciás teljesítményterhelési bankok, impulzusjel-tesztpadok, tápegység-öregítő rendszerek, precíziós áramérzékelő, csillapító és csillapító ellenállások.
CNC huzalos szikraforgácsoló gépek, ívhegesztő berendezések, színpadi emelő- és világítórendszerek, centrifugák, papírgépek és rakodó-visszanyerő berendezések.
Nagyfrekvenciás áramkorlátozó, motorindító ellenállások, középfeszültségű szekrény túlfeszültség-elnyelése.
A DUFEW nagyteljesítményű elektronikai alkatrészek kutatás-fejlesztésére és gyártására specializálódott, megbízható termékeket és integrált megoldásokat szállítva ipari felhasználók, forgalmazók és OEM ügyfelek számára.
Teljes körű teljesítményelektronikai termékeket kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, transzformátorokat, szűrőket és terhelési bankrendszereket, amelyek egyablakos beszerzést biztosítanak a különféle alkalmazási igényekhez.
A szigorú gyártási folyamatok, a modern gyártósorok és a szigorú minőség-ellenőrzés biztosítják a termék egyenletes teljesítményét, hosszú élettartamát és megbízható működését.
Személyre szabott ellenállásértékek, teljesítménybesorolások, méretek, terminálkonfigurációk és rögzítési lehetőségek állnak rendelkezésre, hogy megfeleljenek az Ön speciális műszaki követelményeinek.
A hatékony termelésirányítás és a rugalmas műszaki támogatás segít lerövidíteni az átfutási időt, és megbízható segítséget nyújt a termékválasztástól az értékesítés utáni szolgáltatásig.
| Jellegzetes | Tesztkörülmények | Teljesítmény |
| Dielektromos ellenállási feszültség | 2500VAC / 50Hz / 60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10× névleges teljesítmény 5 másodpercig | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés (10 s be / 90 s kikapcsolva) | 9000 óra |
| Állandó állapotú nedves hő | 40°C ±2°C, 90-95% relatív páratartalom, 100 óra | ΔR ≤ ±(1%R + 0,05Ω) |
| Gyors hőmérsékletváltozás | -55°C / 55°C / 155°C, mindegyik 15 perc, 5 ciklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Hőállóság | 350°C/2 óra | Nincs nyilvánvaló elszíneződés vagy sérülés |
| Hőmérséklet-együttható | Névleges terhelési ellenállás kontra statikus ellenállás | <300 ppm/°C |
| Lángálló | 10× névleges teljesítmény 5 percig | Vörösen forró nyílt láng nélkül |
| Jellegzetes | Tesztkörülmények | Teljesítmény |
| Terminál erőssége | 45N / 30s | Nincs lazaság vagy látható sérülés |
| Rezgésállóság | 5–200 Hz, 1g, 98m/s² | Nincs látható szerkezeti sérülés |
| Forrasztási hővel szembeni ellenállás | 350±5°C-os forraszanyagba merített sorkapcsok 3 másodpercre | ΔR ≤ ±(1%R + 0,05Ω) |
| Forraszthatóság | Kivezetések 235±5°C-os forraszanyagba merítve 5 másodpercre | Forrasztási lefedettség ≥95% |
| Összehasonlító elem | Nem induktív hullámos ellenállás | Hagyományos ellenállások (szénfólia / fémfólia / szabványos huzalozás) |
| Tervezési cél | Nagyfrekvenciás impulzusokhoz, VFD fékezéshez és regeneratív energiaelvezetéshez optimalizálva | Általános kis jelű és állandó teljesítményű alkalmazásokhoz tervezték |
| Parazita induktivitás elnyomás | A fordított átlapolt hullámos tekercselés a hagyományos huzaltekercselési típusok kevesebb mint egytizedére csökkenti az induktivitást | Nincs aktív induktivitás-elnyomás; a szabványos huzaltekercses kivitelek nagy parazita induktivitással rendelkeznek |
| Impulzusválasz | Gyors impulzusválasz minimális feszültségcsökkenéssel | Észrevehető induktív energiatárolás és feszültségcsökkenés |
| Harmonikus és tüskés elnyomás | Jelentősen csökkenti a harmonikus interferenciát és a feszültségcsúcsokat | A nagy induktivitás felerősítheti az impulzuscsúcsokat és a jeltorzulást |
| Termikus kerékpározás és öregedés | Egyenletes hőfeszültség-eloszlás; ellenállássodródás ≤1% hosszú távú kerékpározás mellett | A fólia leválása és az ellenállás túlzott elsodródása gyakori hőciklus esetén |
1. kérdés: A nem induktív kialakítás befolyásolja a névleges teljesítményt vagy az ellenállás pontosságát?
V: Nem. A nem induktív tekercselési módszer csak az áramút mágneses téreloszlását változtatja meg. Nem befolyásolja negatívan az ötvözetszalag fajlagos ellenállását, hőelvezetési képességét vagy teljesítménykapacitását. Az ellenállástűrés és a hőmérsékleti együttható ugyanaz marad, mint a standard változatnál.
2. kérdés: Hogyan állapíthatom meg, hogy szükség van-e nem induktív változatra?
V: Ha az Ön áramköre nagyfrekvenciás PWM-vezérlést, gyors IGBT-kapcsolást használ, vagy túlfeszültséges csengetést és hullámforma-torzulást tapasztal, a nem induktív változat javasolt. A szokásos 50/60 Hz-es fékezési alkalmazásokhoz általában elegendő egy szabványos hullámos ellenállás.
Q3: Testreszabhatók a speciális ellenállásértékek vagy méretek?
V: Igen. A DUFEW teljes körű testreszabást biztosít, beleértve a 0,01Ω–1kΩ-nál nagyobb ellenállási értékeket, a névleges teljesítményt, a kerámiacső hosszát és átmérőjét, a kivezetések pozícióit és a rögzítőkeretek konfigurációit. A minták gyorsan előállíthatók rajzok vagy specifikációk alapján.
4. kérdés: Mi a teendő, ha az ellenállássodródás hosszú távú használat után meghaladja a tűréshatárt?
V: A hosszan tartó, magas hőmérsékletű oxidáció, a magas páratartalom és a gyakori túlterhelés károsíthatja az ötvözetszalagot. Ha a szigetelési ellenállás 100 MΩ alá esik, csere javasolt. A szekrény szellőzésének javítása és a megfelelő teljesítménytartalékkal rendelkező ellenállás kiválasztása jelentősen meghosszabbíthatja az élettartamot.
Akár szabványos modellre, akár teljesen testreszabott megoldásra van szüksége, a DUFEW mérnökcsapata készen áll a segítségére. Küldje el nekünk rajzait vagy műszaki adatait, hogy szakmai ajánlásokat és gyors árajánlatot kapjunk.
Támogatjuk:
✔ OEM
✔ ODM
✔ Egyedi ellenállás
✔ Egyedi méretek
✔ Egyedi terminálok
✔ Kis próbarendelések
Forduljon a DUFEW-hez még ma műszaki konzultációért vagy árajánlatért.
