Hullámos ellenállás
  • Hullámos ellenállásHullámos ellenállás

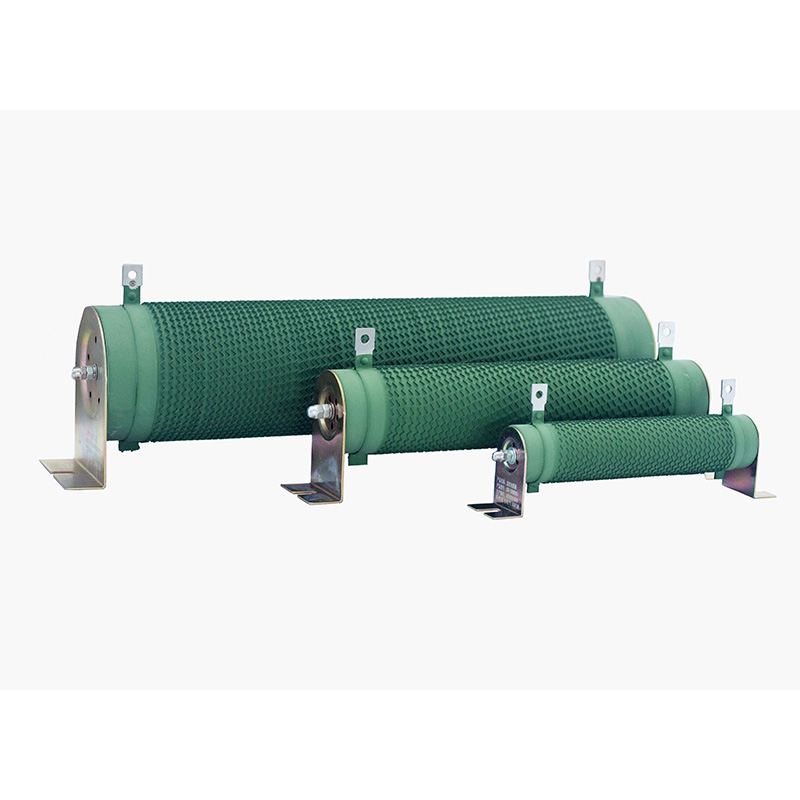

Hullámos ellenállás

A DUFEW CRR sorozatú hullámos ellenállások ötvözött ellenálláshuzalt és kerámia magszerkezetet ötvöznek, hogy hatékony hőelvezetést és nagy túlterhelési képességet biztosítsanak a VFD fékezésekhez, szervorendszerekhez és teljesítménytesztekhez. A névleges teljesítmények, ellenállásértékek, méretek és szerelési tervek testreszabhatók a különböző ipari követelményekhez.

A DUFEW CRR sorozatú hullámellenállásokat igényes ipari alkalmazásokhoz tervezték, beleértve a VFD fékrendszereket, a teljesítményelektronikai terhelésteszteket, a dinamikus fékezést és az áramkörvédelmet. Nagy teljesítményüknek, kiváló hőelvezetésüknek és hosszú élettartamuknak köszönhetően stabil és megbízható teljesítményt nyújtanak zord üzemi körülmények között is.

Az ellenálló elemet kiváló minőségű nikkel-króm (Ni-Cr) vagy konstans ötvözet szalagból gyártják, automata berendezéssel precíziósan hullámos profillá tekerik, és élre szerelik egy nagyfrekvenciás üreges kerámia magra. Rozsdamentes acél bilincsekkel biztonságosan rögzítve javítja a rezgésállóságot és a mechanikai stabilitást, míg a nagy teherbírású rozsdamentes acél csatlakozók kiváló korrózióállóságot és megbízható elektromos csatlakozásokat biztosítanak.

A fokozott tartósság érdekében az ellenállás felületét környezetbarát UL94V-2 égésgátló szigetelő bevonattal látják el, amely füstmentes, nem mérgező, oxidációálló, valamint nagyon ellenáll a nedvességnek és az öregedésnek. A GB-5792 szabványoknak megfelelően gyártott termékek támogatják a vízszintes és függőleges telepítést is, lehetővé téve az elektromos vezérlőszekrényekbe vagy az önálló ellenállás-szerelvényekbe való rugalmas integrációt.

Teljesítménycsökkentési görbe

Corrugated Resistor

Modell megnevezése

Példamodell: CRR 2500W 54.4R J

Modell kód Jelentése Leírás
CRR Sorozat Hullámos ellenállás
2500W Névleges teljesítmény 2500W
54.4R Névleges ellenállás 54,4Ω
J Ellenállási tolerancia J = ±5% (opcionális: K = ±10%, H = ±3%)

Alapparaméterek

Paraméter Specifikáció
Teljesítmény tartomány 50W-10KW
Üzemi feszültség ≤1200V
Ellenállási tartomány 0,01Ω–1KΩ
Ellenállási tolerancia ±3% / ±5% / ±10%
Védelmi besorolás IP00
hőmérsékleti együttható (TCR) ≤300 ppm/°C
Lángálló besorolás UL 94V-2
Megfelelőségi szabvány GB/T 5792

Anyag és szerkezeti jellemzők

1: Szigetelő mag: Nagyfrekvenciás üreges kerámia csövet használ, amely kiváló magas hőmérsékleti ellenállást, szerkezeti merevséget és ütésállóságot kínál, és biztosítja az ellenálláselem stabilitását magas hőmérsékletű üzemi körülmények között.
2: Ellenállási elem: Kiváló minőségű nikkel-króm vagy konstans ötvözet szalagot használ, amelyet alacsony hőmérsékleti együttható és nagy túlterhelési képesség jellemez. A hullámos él-tekercses kialakítás maximalizálja a hőelvezetési felületet, miközben minimalizálja az induktivitást.
3: Szerelés és kivezetések: Rozsdamentes acél bilincsek rögzítik az ellenállási szalagot, hogy megakadályozzák az elmozdulást vagy kilazulást; A kapcsok rozsdamentes acélból készülnek, vastagított szerkezettel és felületkezeléssel, biztosítva a korrózióállóságot, a rozsda megelőzését és a könnyű csatlakoztatást.
4: Felületi bevonat: Erős tapadású, környezetbarát zöld szigetelőbevonattal és UL94V-2 égésgátló minősítéssel rendelkezik. Korrózióálló, füstmentes, nem mérgező és szagtalan, hatékonyan védi az ellenállószalagot az oxidációtól és meghosszabbítja az élettartamot.
5: Általános felépítés: A névleges teljesítmény 50 W és 10 KW között, az ellenállásértékek 0,01 Ω és 1 KΩ között, az üzemi feszültség pedig 1200 V-ig terjed; a hullámos, élen tekercselt szalagszerkezet az alacsony induktivitást nagy pontossággal ötvözi.

A termék előnyei

● Hullámos él-tekercses szerkezet, amely nagy hőelvezetési területet és kiváló hőstabilitást kínál
●High-frekvenciás üreges kerámia mag; magas hőmérsékletnek ellenálló, robusztus és ütésálló
● Kiváló minőségű ötvözött ellenálláshuzal; alacsony hőmérsékleti együttható (≤300 ppm/°C) és nagy pontosság
● Erős rövid távú túlterhelési képesség; ellenáll a 10-szeres névleges teljesítménynek 5 másodpercig látható sérülés nélkül
●Rozsdamentes acél csatlakozók; korrózióálló, rozsdaálló és megbízható csatlakozások
●Környezetbarát bevonat; égésgátló és korrózióálló; füstmentes, nem mérgező és szagtalan
● Szigorú teljesítményellenőrzés; fully compliant with standards for withstand voltage, damp heat, and thermal shock
● Kompatibilis a GB-5792 szabványokkal; megbízható minőség

Alkalmazások

Fékellenállások változtatható frekvenciájú hajtásokhoz (VFD); védőellenállások szervohajtásokhoz; ellenállás terhelések teljesítményelektronika teszteléséhez; mintavevő ellenállások tápellátási áramkörökhöz; áramkorlátozó ellenállások motorhajtásokhoz; indító ellenállások; áramkörvédő ellenállások. Széles körben használják olyan iparágakban, mint a felvonók, kikötői gépek, hengerművek, daruk, csörlők, fröccsöntő gépek, huzalhúzó gépek, centrifugák, textilipari gépek, nyomda- és festőberendezések, rakodó-visszanyerő berendezések, papírgyártó gépek, színpadi berendezések és vizsgálórendszerek.

Corrugated ResistorCorrugated ResistorCorrugated ResistorCorrugated Resistor

Teljesítmény jellemzők

Elektromos jellemzők Tesztkörülmények Teljesítmény
Dielektromos ellenállási feszültség 2500VAC / 50Hz / 60s Szivárgási áram ≤10mA
Szigetelési ellenállás 1000VDC Szigetelési ellenállás ≥100MΩ
Rövid idejű túlterhelés 10× névleges teljesítmény 5 másodpercig Nincs látható sérülés
Hosszú távú terhelési élettartam Ciklikus bekapcsolási teszt (10 s feszültség alatt, 90 s kikapcsolva) >9000 óra
Állandó állapotú nedves hő 40°C ±2°C, 90%–95% relatív páratartalom, 100 óra ΔR ≤ ±(1%R + 0,05Ω)
Gyors hőmérsékletváltozás -55°C, 55°C, 155°C, 15 perc mindegyik hőmérsékleten, 5 ciklus ΔR ≤ ±(2%R + 0,05Ω)
Hőállóság 350°C/2 óra Nincs nyilvánvaló elszíneződés vagy sérülés
hőmérsékleti együttható (TCR) Névleges terhelés melletti ellenállás a statikus ellenálláshoz képest ≤300 ppm/°C
Lángálló 10× névleges teljesítmény 5 percig Vörösen forró nyílt láng nélkül
Mechanikai jellemzők Tesztkörülmények Teljesítmény
Terminál erőssége 45N / 30s Nincs lazaság vagy látható sérülés
Rezgésállóság 5–200 Hz, 1g, 98m/s² Nincs látható sérülés a külső szerkezeten
Forrasztási hővel szembeni ellenállás Az ólomkapcsok 3 másodpercre 350±5 ℃-os forraszanyagba merítve ΔR ≤ ± (1%R + 0,05 Ω); nincs látható külső sérülés, a jelölések tiszták maradnak
Forraszthatóság 235±5 ℃-os forrasztóanyagba merített sorkapcsok 5 másodpercre Forrasztási lefedettség a csatlakozófelületen ≥95%

Szállítás

Corrugated ResistorCorrugated ResistorCorrugated Resistor

Hullámos ellenállás a hagyományos szénfólia/fémfólia ellenállással szemben

Összehasonlítási kritériumok Hullámos ellenállás Hagyományos szénfólia / fémfilm ellenállás
Erőkezelés Nagy teljesítményű alkalmazásokhoz tervezve, 50W–10kW; ellenáll a 10-szeres névleges teljesítménynek rövid ideig tartó túlterhelés esetén Általában 0,1–20 W; túlterhelés esetén könnyen megsérülhet
Hőmérsékletállóság és élettartam 350°C-ig ellenáll a hőmérsékletnek; ciklikus élettartama meghaladja a 9000 órát Alacsonyabb hőállóság; Az ellenálló film hajlamos az öregedésre és leválásra hosszan tartó magas hőmérsékleten
Jelenlegi kapacitás Alkalmas nagyáramú alkalmazásokhoz, motoros fékezéshez, regeneratív kisütéshez és terheléslerakáshoz Elsősorban gyengeáramú PCB jeláramkörökhöz tervezték
Induktivitási jellemzők A szabványos modellek nagyobb induktivitásúak; nem induktív hullámkarton változatok is kaphatók Tekercsmentes kialakítás nagyon alacsony induktivitású, alkalmas nagyfrekvenciás kis teljesítményű áramkörökhöz
Környezeti tartósság A rozsdamentes acél csatlakozókkal ellátott kerámia mag kiváló rezgés- és ütésállóságot biztosít A vékonyréteg-szerkezet gyengébb adhézióval rendelkezik, és érzékenyebb a vibráció okozta tönkremenetelre
Költséghatékonyság Rendkívül költséghatékony nagy teljesítményű alkalmazásokhoz; magasabb költség az alacsony teljesítményű besorolásoknál Alacsony költség alacsony fogyasztású alkalmazásokhoz; drága és kevésbé praktikus a nagy teljesítményigényekhez

GYIK

1. kérdés: Hogyan válasszam ki a megfelelő teljesítményű ellenállást?
V: Válasszon olyan ellenállást, amelynek névleges teljesítménye az áramkör tényleges teljesítményfelvételének 1,5-2-szerese. Vegye fontolóra a környezeti hőmérséklet miatti teljesítménycsökkentést is; a magas hőmérsékletű környezethez nagyobb teljesítmény szükséges.

Q2: Normális, hogy az ellenállás felületi hőmérséklete nagyon magas?
V: A DUFEW hullámellenállások működés közben az elektromos energiát hővé alakítják, így a magas felületi hőmérséklet normális. Győződjön meg arról, hogy a telepítés helye jól szellőző, és gyúlékony anyagoktól mentes. Ha a hőmérséklet abnormálisan magas, ellenőrizze, hogy nincs-e túlterhelés vagy alulméretezett teljesítmény.

Q3: Mi az ajánlott telepítési módszer az ellenállásokhoz?
V: A termék támogatja a vízszintes vagy függőleges telepítést; a vízszintes szerelés előnyös a természetes konvekciós hűtés megkönnyítése érdekében. Gondoskodjon elegendő szabad térről az ellenállás teste körül (általában legalább az ellenállás átmérőjéig), és kerülje a szekrény falaihoz vagy más hőt termelő alkatrészekhez simuló felszerelését. Ha több ellenállás van egymás mellett felszerelve, a köztük lévő távolságnak legalább 50 mm-nek kell lennie.

4. kérdés: Melyek a CRR sorozat ellenállástűrési fokozatai, és hogyan válasszak?
V: A DUFEW CRR sorozat három tűrési fokozatot kínál: K osztály (±10%), J osztály (±5%) és H osztály (±3%). A J osztály (±5%) általában elegendő ipari fékezéshez és terheléshez; precíziós mérési vagy mintavételi áramköröknél a H osztály (±3%) ajánlott a nagyobb pontosság érdekében.
