Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

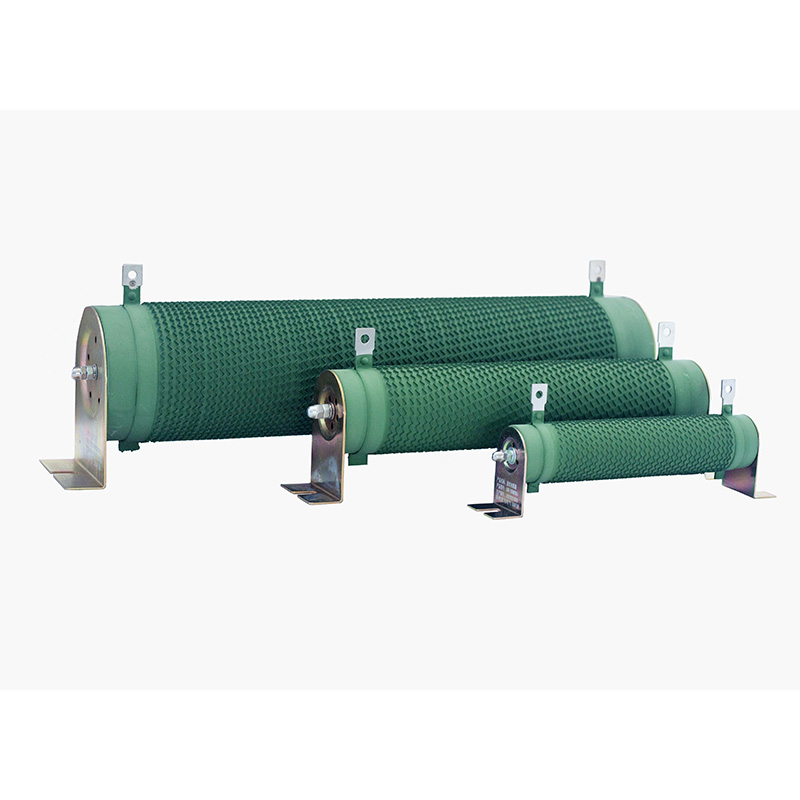

A DUFEW Tubular Resistor egy nagy teljesítményű, kerámia csőszerkezettel felhúzott huzalelem, amely elektromos szigetelést és hatékony hőátadást biztosít. A nikkel-krómból (Ni-Cr), manganinból vagy konstantán ötvözetből készült ellenálláshuzalokat pontosan a kerámiamag köré tekerik, hogy stabil ellenállást, erős túlterhelési képességet és egyenletes hőteljesítményt érjenek el.
A kerámia cső kialakítása javítja a teljesítménysűrűséget és a hűtési hatékonyságot azáltal, hogy a hőt a belső magszerkezeten keresztül továbbítja. A tekercselés után az ellenállást magas hőmérsékletű égésgátló szigetelőréteggel vonják be, amely megvédi az ellenálláshuzalt az oxidációtól, a nedvességtől és a környezeti hatásoktól, segít fenntartani a stabil működést ipari körülmények között.
Ipari energiaellátásra alkalmas, ezt az ellenállást általában VFD fékrendszerekben, motorindító áramkörökben, terhelésvizsgáló berendezésekben, hegesztőgépekben és más elektromos rendszerekben használják, amelyek szabályozott energiaelvezetést és megbízható hőteljesítményt igényelnek.
Az ellenállás az elektromos energiát hővé alakítja át egy kerámiacső köré tekercselt ellenállásötvözet huzalon keresztül. A kerámia mag szigetelést biztosít, miközben segíti a hő átadását a környező környezetbe a hatékony hőmérsékletszabályozás érdekében.
Stabil teljesítményével nagy áramerősség, rövid idejű túlterhelés és ismételt kapcsolási feltételek mellett alkalmas dinamikus fékezésre, motorindításra, áramkorlátozásra, terhelésszimulációra, feszültségesésre és energiafogyasztási alkalmazásokra.
| Modell kód | Jelentése | Leírás |
|---|---|---|
| CRR | Termék sorozat | Cső alakú ellenállás |
| 2500W | Névleges teljesítmény | 2500 watt |
| 54.4R | Névleges ellenállás | 54,4 Ω |
| J | Ellenállási tolerancia | J = ±5% (opcionális: K = ±10%, H = ±3%) |
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 50W--10kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω--1kΩ |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Védelmi besorolás | IP00 |
| hőmérsékleti együttható (TCR) | ≤300 ppm/°C |
| Lángálló besorolás | UL 94V-2 |
| Megfelelőségi szabvány | GB/T 5792 |
A tekercsszerkezet közvetlenül befolyásolja az ellenállás hőelvezetési képességét, induktivitását és alkalmazási alkalmasságát.
Az ellenálláshuzal hagyományos spirálmintázatban van feltekerve a kerámiacső köré. Ez a szerkezet egyszerű és gazdaságos megoldást kínál az alacsony frekvenciájú teljesítménydisszipációs alkalmazásokhoz, ahol az induktivitás nem kritikus probléma.
Az ellenálláshuzalból hullámos profilt alakítanak ki, és függőlegesen rögzítik a kerámiacsőre. Ez a kialakítás jelentősen megnöveli a hűtőfelületet, miközben csökkenti a parazita induktivitást, így ideális a VFD fékrendszerekhez, impulzusos terhelésekhez és a jobb hőteljesítményt igénylő alkalmazásokhoz.
Állandó ellenállási értéket biztosít, és alkalmas a legtöbb szabványos ipari alkalmazáshoz, amelyek stabil és karbantartásmentes működést igényelnek.
Az ellenállás mozgatható fémbilincs vagy menetfúró mechanizmus segítségével állítható be, ami rugalmas ellenállásbeállítást tesz lehetővé a berendezések üzembe helyezéséhez, teszteléséhez és változó terhelésű alkalmazásokhoz.
Több leágazási ponttal is elérhető, hogy egyetlen ellenállásból különböző ellenállásértékeket biztosítson, így alkalmas összetett elektromos áramkörökhöz és többfokozatú terhelésszabályozáshoz.
A kiváló minőségű szigetelő kerámiából készült cső kiváló dielektromos szilárdságot, hatékony hőátadást, nagy mechanikai szilárdságot és kiemelkedő hősokkállóságot biztosít a folyamatos ipari működés során.
A nikkel-króm (Ni-Cr), manganin és konstantán ötvözetekben kapható ellenálláshuzal stabil elektromos jellemzőket, kiváló túlterhelési képességet és hosszú távú ellenállásstabilitást kínál ismételt hőciklusok mellett.
A környezetbarát szervetlen szigetelőbevonat megvédi az ellenálláshuzalt az oxidációtól, nedvességtől, portól és korróziótól, miközben megbízható égésgátló teljesítményt nyújt az UL94V-2 követelményeinek megfelelően.
A kerámia cső szigetelő támaszként és hatékony hőelvezető közegként is funkcionál, lehetővé téve az ellenállás számára, hogy nagyobb teljesítményt nyújtson kompakt helyigényen belül. Ez ideálissá teszi ipari alkalmazásokhoz, ahol korlátozott a beépítési hely.
A kerámia cső nagy hővezető képessége gyors hőátadást tesz lehetővé az ellenálláshuzalról a környező levegőbe. Az opcionális függőleges hullámos tekercs tovább növeli a hűtőfelületet, javítja a folyamatos terhelési teljesítményt és csökkenti az üzemi hőmérsékletet.
A kiváló minőségű kerámia anyagokból készült és magas hőmérsékletű szervetlen szigetelő bevonattal védett ellenállás akár 350°C üzemi hőmérsékletet is kibír. A 375°C-os hőmérsékletet igénylő alkalmazásokhoz üvegzománc bevonatú változatok állnak rendelkezésre.
A nagyáramú és rövid távú túlterhelési alkalmazásokhoz tervezett ellenállás kiváló ellenállást biztosít a hősokk és az ismétlődő impulzusterhelés ellen. Kiválóan alkalmas motorindításra, dinamikus fékezésre és terhelésvizsgálati alkalmazásokhoz.
A DUFEW fix, állítható, több csatlakozós, alacsony induktivitású és egyedi tervezésű csőellenállásokat kínál, hogy megfeleljen a különféle elektromos és mechanikai követelményeknek a különböző iparágakban.
Az ellenállás különféle tartókonzolokkal és sorkapocs-konfigurációkkal szállítható, lehetővé téve a kényelmes beszerelést elektromos szekrényekbe, terhelési bankokba, vizsgálóberendezésekbe és ipari gépekbe.
A prémium ellenállású ötvözethuzal, a tartós kerámia szerkezet és az oxidációnak ellenálló védőbevonat stabil ellenállási értékeket, kiváló hőstabilitást és meghosszabbított élettartamot biztosítanak nehéz üzemi körülmények között.
Széles körben használják hegesztőgépekben, ipari vezérlőszekrényekben és elektromos automatizálási rendszerekben áramkorlátozásra, feszültségcsökkenésre és energiaelvezetésre.
Alkalmas terhelési bankokhoz, beégetést vizsgáló berendezésekhez, akkumulátorkisütési rendszerekhez és tápegység öregedési tesztjéhez, ahol stabil energiadisszipációra van szükség.
Alkalmazható kis és közepes teljesítményű VFD fékrendszerekben, motorindító áramkörökben, szervo hajtásrendszerekben és megbízható fékezést és terhelésvezérlést igénylő ipari erőátviteli berendezésekben.
Elektromos mérőberendezésekben, védelmi áramkörökben, kapcsolóberendezésekben és vezérlőpanelekben használják a stabil ellenállás biztosítására és az áramkör megbízhatóságának javítására.
Ideális cseremegoldás ipari berendezések karbantartásához, gépek frissítéséhez és OEM gyártáshoz, rugalmas testreszabással a nemzetközi ügyfelek számára.
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Dielektromos ellenállási feszültség | 2500VAC / 50Hz / 60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10× névleges teljesítmény 5 másodpercig | Nincs látható sérülés |
| Terhelési élettartam | Ciklikus működés (10 s BE / 90 s KI) | ＞9000 óra |
| Nedves hőállóság | 40°C ±2°C, 90-95% relatív páratartalom, 100 óra | ΔR ≤ ±(1%R + 0,05Ω) |
| Gyors hőmérsékletű kerékpározás | -55°C / 55°C / 155°C, mindegyik 15 perc, 5 ciklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Hőállóság | 350°C-on 2 órán keresztül | Nincs látható elszíneződés vagy sérülés |
| hőmérsékleti együttható (TCR) | Névleges terhelés vs. kezdeti ellenállás | ＜300 ppm/°C |
| Lángálló | 10× névleges teljesítmény 5 percig | Nyílt láng nélkül pirosan világít |
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N / 30 másodperc | Nincs meglazulás vagy látható sérülés |
| Rezgésállóság | 5--200Hz, 1g, 98m/s² | Nincs látható szerkezeti sérülés |
| Forrasztási hővel szembeni ellenállás | Csatlakozók 350±5°C-os forrasztóanyagba merítve 3 másodpercre | ΔR ≤ ±(1%R + 0,05Ω) |
| Forraszthatóság | Kivezetések 235±5°C-os forrasztóanyagba merítve 5 másodpercre | Forrasztási lefedettség ≥95% |
Megjegyzés: Minden teljesítményadatot szabványos laboratóriumi körülmények között mérnek a GB/T 5792 szabvány szerint. A tényleges teljesítmény a telepítési körülményektől, a környezeti hőmérséklettől és az üzemi munkaciklustól függően változhat.
| Összehasonlító elem | DUFEW csőszerű ellenállás | Hagyományos, nem csőszerű teljesítményellenállás |
|---|---|---|
| Alapszerkezet | A nagy szilárdságú kerámia cső szigetelő tartóként és hőelvezető közegként is szolgál | A tartószerkezet elsősorban mechanikus, viszonylag korlátozott hőleadó képességgel |
| Teljesítménysűrűség | Nagyobb teljesítmény ugyanazon a telepítési helyen a hatékony hővezetésnek köszönhetően | Alacsonyabb teljesítménysűrűség a szerkezeti és hűtési korlátok miatt |
| Hőleadás | A kerámia cső gyors hőátadást biztosít; Az opcionális hullámos tekercselés tovább javítja a hűtési hatékonyságot | A hőleadás főként a felülettől függ, és általában kevésbé hatékony |
| Konfigurációs lehetőségek | Fix, állítható, több csatlakozós és alacsony induktivitású változatban kapható | Leginkább fix ellenállású kialakítások, korlátozott konfigurációs rugalmassággal |
| Mechanikai szilárdság | A vastag falú alumínium-oxid kerámia konstrukció kiváló ütésállóságot és hosszú távú szerkezeti stabilitást biztosít | A vékony kerámia vagy film alapú szerkezetek hajlamosabbak a repedésre vagy sérülésre a szállítás és a telepítés során |
| Karbantartás | A sima hengeres felület minimálisra csökkenti a por felhalmozódását és leegyszerűsíti a rutinszerű tisztítást | A szabálytalan felületek könnyebben összegyűjthetik a port, ami gyakoribb tisztítást igényel |
| Tipikus alkalmazások | Dinamikus fékezés, motorindítás, terheléspadok, vizsgálóberendezések, ipari automatizálás, hegesztőgépek | Általános célú elektronikus áramkörök és hagyományos teljesítménydisszipációs alkalmazások |
A DUFEW ipari teljesítményellenállások és teljesítményelektronikai alkatrészek tervezésére és gyártására specializálódott, megbízható termékeket kínálva a globális OEM-ek, forgalmazók és ipari felhasználók számára.
Termékportfóliónk csőellenállásokat, hullámellenállásokat, alumíniumházas ellenállásokat, fékellenállás-sorokat, reaktorokat, fékezőegységeket, transzformátorokat, szűrőket és terhelésvizsgáló rendszereket tartalmaz.
Minden termék szabványos gyártási folyamatok szerint készül, és szállítás előtt átfogó elektromos és mechanikai vizsgálaton esik át a stabil teljesítmény és az állandó minőség biztosítása érdekében.
Személyre szabott ellenállásértékeket, teljesítménybesorolásokat, méreteket, kapocstípusokat, tekercselési szerkezeteket és szerelési megoldásokat biztosítunk az ügyfél rajzai vagy alkalmazási követelményei alapján.
A modern gyártási létesítményekkel és egy tapasztalt mérnöki csapattal a DUFEW stabil gyártási kapacitást, gyors átfutási időt és professzionális műszaki támogatást biztosít a projekt során.
V: A csőellenállás egy olyan huzalos ellenállás, amely kerámia csövet használ szigetelőmagként. A lapos vagy lemezes kialakításokhoz képest a csőszerű szerkezet jobb hőelvezetést, nagyobb teljesítménysűrűséget, jobb mechanikai szilárdságot és nagyobb rugalmasságot biztosít az állítható vagy több csatlakozós konfigurációkhoz.
V: Igen. A DUFEW teljeskörű OEM és ODM testreszabási szolgáltatásokat nyújt, beleértve az ellenállásértékeket, a teljesítménybesorolást, a méreteket, az ellenállási vezetékek anyagait, a kapocstípusokat, a rögzítőkonzolokat, az állítható szerkezeteket és a több csatlakozós konfigurációkat az Ön rajzai vagy alkalmazási követelményei alapján.
V: A standard változat IP00-as nyitott típusú szerkezettel rendelkezik, és elektromos szekrényekbe vagy berendezésekbe történő beépítésre szolgál. Magas páratartalmú vagy zord működési környezetben javasoljuk, hogy válasszon üvegzománcozott vagy speciálisan védett változatot, vagy használjon megfelelő burkolatot és nedvességálló intézkedéseket.
A: The replacement should match the original resistance value, power rating, operating voltage, and installation dimensions. Ha az eredeti modell nem elérhető, a DUFEW az Ön alkalmazása alapján egyenértékű vagy továbbfejlesztett megoldást javasolhat a biztonságos és megbízható működés érdekében.
V: A fix modellek ideálisak a stabil ellenállási követelményeket támasztó berendezésekhez, míg az állítható változatok jobban megfelelnek az üzembe helyezéshez, teszteléshez, terhelésszimulációhoz és olyan alkalmazásokhoz, amelyek működés közbeni ellenállás-beállítást igényelnek.
V: Széles körben használják motorhajtásokban, inverteres fékrendszerekben, hegesztőberendezésekben, terhelési bankokban, teljesítményvizsgáló berendezésekben, ipari automatizálásban, elektromos vezérlőpanelekben, akkumulátorkisülési rendszerekben, megújuló energiát hasznosító berendezésekben, vasúti rendszerekben és más nagy teherbírású ipari alkalmazásokban.
A DUFEW kiváló minőségű csőellenállásokat gyárt ipari teljesítményszabályozáshoz, fékrendszerekhez, terhelési teszteléshez és energiaelvezetési alkalmazásokhoz. Akár standard termékre, akár teljesen testreszabott megoldásra van szüksége, mérnökcsapatunk készen áll professzionális műszaki támogatásra és gyors árajánlatokra.
- OEM és ODM gyártás
- Egyedi ellenállásértékek
- Névleges teljesítmény 50W és 10kW között
- Állítható és több terminálos kivitel
- Egyedi méretek és szerelési megoldások
- Mérnöki kiválasztás támogatása
- Stabil tömegtermelés
- Világszerte kiszállítás
Lépjen kapcsolatba a DUFEW-el még ma, hogy megbeszélje jelentkezési követelményeit, és személyre szabott árajánlatot kapjon.
