A Load Resistor Box egy elektromos vizsgálóeszköz, amely ellenálláselemeket használ az elektromos berendezések tényleges energiafogyasztási viszonyainak szimulálására. Az elektromos energiát működés közben szabályozott hővé alakítva lehetővé teszi a mérnökök számára a kimeneti stabilitás, a terhelhetőség, a túlterhelésre adott válasz, a védelmi funkciók és a hosszú távú működési megbízhatóság értékelését.
Ellentétben azokkal a fékellenállásos megoldásokkal, amelyeket főként a motor lassításából származó regeneratív energia elnyelésére terveztek, a terhelésellenállás-doboz szabályozható tesztterhelésként működik az áramforrások és az energiaátalakító berendezések teljesítményének ellenőrzésére.
A belső ellenállás-szerelvény több hullámos ellenálláselemből áll, amelyek soros és párhuzamos csatlakozásokkal vannak elrendezve a különböző terhelési konfigurációk elérése érdekében. A független terhelési szakaszok lehetővé teszik a felhasználók számára, hogy a különböző ellenálláscsoportok váltásával módosítsák a tesztelési feltételeket a teljes hardverszerkezet megváltoztatása nélkül.
A munkafolyamat a következőképpen írható le:
Tápegység kimenet → Terhelési ellenállás doboz bemenet → Ellenállás terhelés fogyasztás → Teljesítményadatok kiértékelése

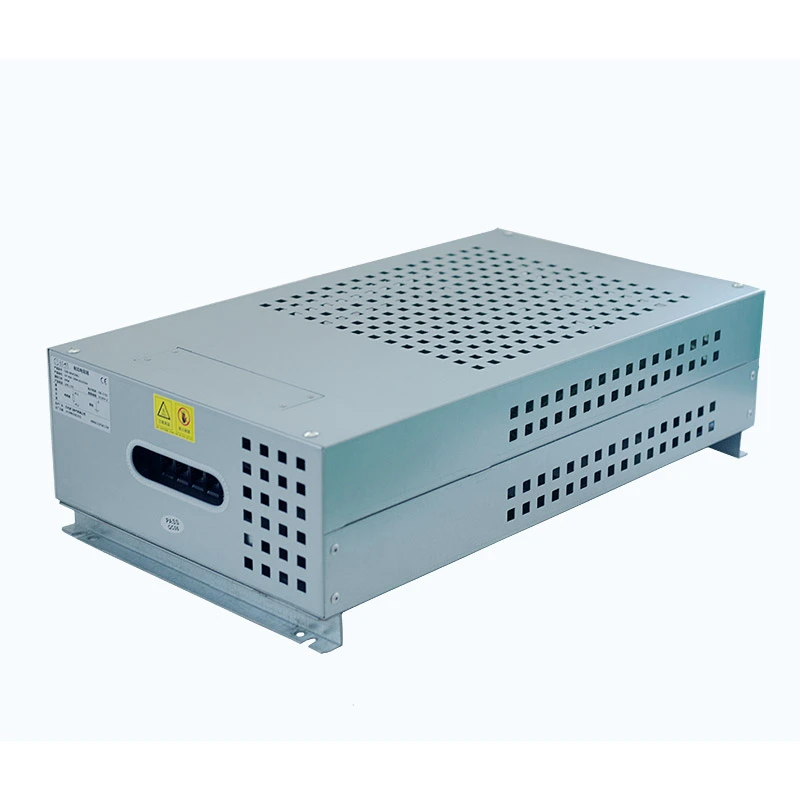

A burkolat alumínium-horganyzott acéllemezből készül, amely mechanikai védelmet, hatékony hőelvezetést, korrózióállóságot és kényelmes telepítést biztosít. Egy dedikált sorkapocs van beépítve a külső elektromos csatlakozáshoz, míg a folyamatos, nagy teljesítményű működést igénylő alkalmazásokhoz opcionális léghűtés is elérhető.
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 1KW-30KW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω---1KΩ |
| Ellenállási tolerancia | ±3/±5/±10 |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL 94V-2 |
| Szabvány megfelelőség | GB-5792 |
A berendezés szabályozott terhelési feltételeket biztosít az UPS névleges kimeneti képességének, a túlterhelési reakciónak, a feszültségstabilitásnak és a hosszú távú működési teljesítménynek az ellenőrzéséhez. Különböző terhelési szintek alkalmazásával a mérnökök értékelhetik az UPS viselkedését olyan körülmények között, amelyek jobban megfelelnek a tényleges működési követelményeknek.
Mesterséges elektromos terhelésként a berendezés használható a generátor kapacitásának ellenőrzésére az üzembe helyezés előtt vagy a tervezett karbantartás során. A tipikus alkalmazások közé tartozik a dízelgenerátor tesztelése, a tartalék energiarendszer ellenőrzése és a gyári átvételi tesztelés, amelyek segítenek megerősíteni a kimeneti teljesítményt meghatározott terhelési feltételek mellett.
A szabályozott rezisztív terhelés lehetővé teszi a mérnökök számára, hogy értékeljék az inverterek és tápegységek kimeneti áramát, hőteljesítményét, védelmi funkcióit és hosszú távú működési megbízhatóságát. Az állítható terhelési feltételek a berendezés működésének különböző szakaszaiban történő tesztelést is támogatják.
A rendszer szabályozott kisülési terhelést biztosít az akkumulátorrendszerekhez, a PCS-berendezésekhez és az energiamenedzsment-rendszerekhez, lehetővé téve a mérnökök számára, hogy felmérjék a kisülési teljesítményt és a működési stabilitást meghatározott elektromos feltételek mellett.
A belső áramkörök több független terhelési csoportra vannak osztva, lehetővé téve a teljesítmény fokozatos beállítását a kívánt tesztprofilnak megfelelően. Ez a konfiguráció támogatja a rugalmas terhelési kombinációkat, az ismételhető vizsgálati feltételeket és a könnyebb hibaelhárítást, ha az egyes szakaszok ellenőrzést igényelnek.
A rendszer képes reprodukálni a különböző terhelési feltételeket, a kis terheléstől a teljes terhelésen át a rövid távú túlterhelési tesztelésig, lehetővé téve a mérnökök számára, hogy a berendezés teljesítményét szélesebb működési tartományban értékeljék.
| Tesztállapot | Cél |
|---|---|
| Könnyű terhelés | Ellenőrizze az alacsony fogyasztású működést |
| Fél terhelés | Ellenőrizze a közepes terhelésű teljesítményt |
| Teljes terhelés | Erősítse meg a névleges kapacitást |
| Túlterhelés | Értékelje a védelmi képességet |
Az integrált terminálstruktúra AC és DC tesztelési alkalmazásokhoz is konfigurálható, nagyobb rugalmasságot biztosítva a különböző típusú tápegységek tesztelésekor. A 1200 V-os maximális üzemi feszültséggel a rendszer számos ipari teljesítménytesztelési követelményt képes teljesíteni anélkül, hogy az alapvető ellenállásszerkezeten változtatni kellene.
A telepítés előtt válassza ki a megfelelő teljesítményt, ellenállásértéket és védelmi fokozatot a vizsgált berendezés kimeneti teljesítményének, a szükséges vizsgálati feltételeknek és a telepítési környezetnek megfelelően. A megfelelő specifikáció-illesztés elengedhetetlen a biztonságos energiaeloszláshoz a tesztelés során.
Telepítés előtt ellenőrizze a burkolatot, a sorkapcsokat és a hűtőrendszert, hogy megbizonyosodjon arról, hogy a berendezés sértetlen és üzemkész. Bármilyen látható sérülést vagy rendellenességet az elektromos csatlakoztatás előtt orvosolni kell.
A berendezést jól szellőző helyre kell felszerelni, ahol elegendő távolság van a hőelvezetéshez. A telepítési területet távol kell tartani gyúlékony anyagoktól, korlátozott légáramlási körülményektől és túlzott páratartalomtól, amelyek befolyásolhatják a biztonságos működést.
Használja a házon található rögzítőfuratokat, hogy biztonságosan szerelje fel az egységet a padlóra vagy a kijelölt próbafelületre. A szerelési szerkezetnek meg kell felelnie a berendezés súlyának és működési feltételeinek.
Csatlakoztassa a vizsgált berendezés kimeneti kapcsait a terhelés bemeneti kapcsaihoz a mellékelt kapcsolási rajz szerint. Egyenáramú alkalmazásoknál ellenőrizni kell a polaritást, miközben minden kapocscsatlakozást megfelelően meg kell húzni, és a várható áramerősségnek megfelelő kábelekkel kell csatlakoztatni.
A teljes elektromos csatlakozás ellenőrzése után kezdje meg a tesztelést alacsony terhelési szinten, és fokozatosan növelje az aktív terhelési szakaszokat a vizsgálati eljárásnak megfelelően. Működés közben figyelje az ellenállás hőmérsékletét és az egyéb vonatkozó működési feltételeket, hogy a berendezés a megadott tartományon belül maradjon.
A Dufew Load Resistor Boxot hosszú távú elektromos tesztelésre tervezték, és szállítás előtt elektromos és mechanikai teljesítményellenőrzésen esik át. A tesztelés az ellenállási jellemzőkre, az elektromos biztonságra, a mechanikai integritásra és a különböző terhelési feltételek melletti stabil működésre összpontosít, segítve a megbízható teljesítményt ipari tesztelési környezetben.
| Elektromos jellemzők | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | Szigetelési ellenállás ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés (kisütés 10S, intervallum 90S) | Több mint 9000 óra |
| Állandó állapotú nedves hő | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Gyors hőmérsékletváltozás | -55 ℃, 55 ℃, 155 ℃, mindegyik 15 percig, 5 ciklus | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló elszíneződés vagy sérülés |
| Hőmérséklet-együttható | A névleges terhelés alatti ellenállás és a statikus ellenállás összehasonlítása | Kevesebb, mint 300 ppm/℃ |
| Lángállóság | 10-szeres névleges teljesítmény 5 percig | Piros izzás, de nincs láng |
A burkolat szerkezetét úgy tervezték, hogy ellenálljon a szállításnak, a telepítésnek és az ipari működési környezeteknek. A mechanikai tesztek biztosítják, hogy a terminálrendszer és a házszerkezet megőrizze megbízhatóságát a hosszú távú használat során.
| Mechanikai jellemzők | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs kilazulás vagy látható sérülés |
| Rezgésállóság | 5-200Hz, 1g, 98m/S² | Nincs látható szerkezeti sérülés |
| Forrasztási hőállóság | 350±5 ℃-os forrasztóanyagba merített ólomterminál 3S-hez | △R≤±(1%R+0,05Ω）) Nincs látható külső sérülés, egyértelmű jelölés |
| Forraszthatóság | 235±5 ℃-os forraszanyagba merített kivezetés az 5S-hez | Kivezetési felület forrasztási lefedettsége ≥95% |
A különböző vizsgálati követelmények eltérő terhelési feltételeket igényelnek. A belső ellenálláscsoportok több független részre konfigurálhatók, lehetővé téve a felhasználók számára, hogy az alkalmazott terhelést a tényleges vizsgálati eljárásoknak megfelelően állítsák be.
A tipikus konfigurációk a következők:
| Betöltési mód | Tesztelési cél |
|---|---|
| Alacsony terhelés | Ellenőrizze az indítási teljesítményt és az alacsony fogyasztású működést |
| Közepes terhelés | Értékelje a részleges kimeneti képességet |
| Teljes terhelés | Erősítse meg a névleges teljesítményt |
| Túlterhelés Terhelés | Ellenőrizze a védelmi reakciót és a rendszer stabilitását |
Ez a szekcionált kialakítás lehetővé teszi a mérnökök számára, hogy több fix értékű terhelési eszköz elkészítése helyett több tesztet is végezzenek egy egységgel.
A gyártási teszteléshez, a laboratóriumi ellenőrzéshez és a berendezések megbízhatóságának értékeléséhez a terhelési berendezéseknek gyakran folyamatos és megerőltető körülmények között kell működniük. A Dufew Load Resistor Box stabil ellenállási teljesítménnyel, optimalizált hőelvezetési szerkezettel, független ellenállás-csoportosítással és opcionális kényszerlevegő-hűtéssel készült, hogy támogassa a hosszú távú, nagy teljesítményű tesztelést.
Ez a kialakítás alkalmassá teszi olyan alkalmazásokhoz, mint például a gyári öregedési tesztek, a generátor teljesítményének ellenőrzése, az UPS megbízhatóságának értékelése és a tápegység tesztelése, ahol állandó terhelési feltételekre van szükség.
A Suzhou Dufew Electrical Co., Ltd. strukturált minőség-ellenőrzési eljárásokat alkalmaz a gyártási folyamat során, beleértve az anyagvizsgálatot, az összeszerelés ellenőrzését és a végső teljesítményellenőrzést. Minden egyes fokozatot úgy kezelnek, hogy biztosítsák az elektromos megbízhatóságot, a mechanikai stabilitást és a termék egyenletes teljesítményét.
A beérkező anyagokat a gyártás előtt ellenőrzik, hogy ellenőrizzék az ellenálláselemek, a fémburkolatok, a csatlakozóelemek és a szigetelőanyagok minőségét.
Az összeszerelés során a Dufew ellenőrzi az ellenállások csoportosítását, az elektromos csatlakozás megbízhatóságát, a szigetelési távolságot és a mechanikai rögzítést, hogy biztosítsa a késztermék műszaki követelményeinek megfelelőségét.
Szállítás előtt minden egység átfogó ellenőrzésen esik át, beleértve az ellenállásmérést, a szigetelésvizsgálatot, a dielektromos szilárdságvizsgálatot, a szerkezeti ellenőrzést és a funkcionális teljesítmény ellenőrzését.
A Suzhou Dufew Electrical Co., Ltd. teljesítményelektronikai alkatrészekre specializálódott, beleértve az ellenállásokat, fékrendszereket, reaktorokat, transzformátorokat és teljesítményszűrőket. Az ipari automatizálás, az energiarendszerek és az elektromos berendezések alkalmazása terén szerzett tapasztalata révén a Dufew tisztában van a megbízható tesztelési környezet gyakorlati követelményeivel.
A különböző tesztelési projektek eltérő elektromos és mechanikai konfigurációkat igényelnek. A Dufew személyre szabott megoldásokat kínál a névleges teljesítmény, az ellenállásérték, a feszültségszint, a terhelési fokozatok, a hűtési követelmények, a házszerkezet és a telepítési feltételek szerint, segítve az ügyfeleket az adott berendezések megfelelő tesztelési teljesítményének elérésében.
A Dufew mérnöki segítséggel, testreszabott gyártással és szabványosított gyártási folyamatokkal támogatja a berendezésgyártókat, rendszerintegrátorokat, elektromos elosztókat és ipari felhasználókat. Ezek a képességek biztosítják a stabil ellátást és megbízható elektromos megoldásokat a globális ipari alkalmazásokhoz.
A terhelésvizsgáló rendszer nem csak elegendő teljesítményt igényel, hanem pontos terhelésszimulációt, stabil, hosszú távú működést és kényelmes működést is. A rögzített szimpla ellenállásokkal vagy a hagyományos fékellenállásos megoldásokkal összehasonlítva a Dufew Load Resistor Box rugalmasabb tesztelési funkciókat biztosít az erősáramú berendezések ellenőrzéséhez.
| Összehasonlítási dimenzió | Terhelési ellenállás doboz | Hagyományos egyellenállásos / fékellenállásos doboz |
|---|---|---|
| Az alkalmazás fő célja | Erőteljes berendezések tesztelésére, öregedési tesztjére és UPS-ek, generátorok, inverterek és tápegységek teljesítményének ellenőrzésére tervezve. | Főleg motorfékezés vagy fix ellenállású alkalmazások energiafogyasztására tervezték. |
| Terhelés beállítási képesség | A több független ellenállásszakasz lehetővé teszi a lépésről lépésre történő terhelésváltást a különböző működési feltételek szimulálására. | Általában rögzített ellenállásértékeket biztosít korlátozott vagy nem állítható terhelés mellett. |
| Rugalmasság tesztelése | Támogatja a könnyű terhelést, a félterhelést, a teljes terhelést és a túlterhelés-szimulációt a berendezés átfogó értékeléséhez. | Főleg egyetlen működési körülményhez használják, és nem lehet hatékonyan szimulálni különböző tesztforgatókönyveket. |
| AC/DC kompatibilitás | Egységes terminálcsatlakozással tervezték, lehetővé téve az AC és DC tápegység tesztelését a konfigurációs követelményeknek megfelelően. | Sok megoldást speciális egyenáramú buszokhoz vagy fékezési alkalmazásokhoz terveztek, és korlátozott a sokoldalúságuk. |
| Folyamatos terhelési működés | Az optimalizált házszerkezet és a termikus kialakítás támogatja a hosszú távú terhelési tesztelést és az öregedési műveletet. | Sok fékellenállásos termék a rövid idejű energiaelnyelésre összpontosít, és folyamatos terhelés esetén magasabb hőmérséklet-emelkedést tapasztalhat. |
| Karbantartási kényelem | A független terhelési áramkörök leegyszerűsítik az ellenőrzést és a hibaelhárítást. Az egyes szakaszok a karbantartás során külön is ellenőrizhetők. | A rögzített belső szerkezetek bonyolultabbá teszik a hibaelhárítást és a cserét. |
A terhelésvizsgáló berendezéseket elsősorban az elektromos terhelések szimulálására és az energiarendszerek teljesítményének ellenőrzésére használják, beleértve a generátorok, UPS-rendszerek, inverterek és tápegységek kimeneti kapacitását, stabilitását és túlterhelési reakcióját. A fékellenállásos megoldásokat főként motoros hajtásrendszerekben alkalmazzák a regeneratív energia elnyelésére lassítás közben, és megakadályozzák az egyenáramú busz túlfeszültségét.
A rendszer szekcionált terhelésszabályozást használ, ahol a belső ellenálláscsoportok független áramkörökre vannak osztva. A különböző szakaszok váltásával a felhasználók különféle működési feltételeket szimulálhatnak, beleértve a könnyű terhelést, a részterhelést, a névleges terhelést és a túlterhelési feltételeket. Ez a konfiguráció javítja a tesztelés rugalmasságát és megismételhetőségét.
A hűtési módot a teljesítmény, a működési időtartam, a telepítési környezet és a hőelvezetési követelmények alapján választják ki. A standard konfigurációk természetes légáramlást használnak, míg a nagyobb teljesítményt vagy hosszabb folyamatos működést igénylő alkalmazásokhoz léghűtés is hozzáadható.
Igen. A Dufew Electric személyre szabhatja az ellenállásértékeket, a névleges teljesítményt, a feszültségszinteket, a terhelési fokozatokat, a hűtési módszereket, a burkolatszerkezeteket és a terminálkonfigurációkat a speciális tesztelési követelményeknek megfelelően.
Alkalmas generátorok, UPS-rendszerek, inverterek, egyenáramú tápegységek, töltők, energiatároló átalakító berendezések és egyéb ipari áramellátó rendszerek teljesítményének ellenőrzésére, karbantartási tesztelésére, öregedési tesztjére és laboratóriumi értékelésére.
Igen. A Dufew Electric az ügyfelek berendezés-specifikációi és tesztelési követelményei alapján nyújt mérnöki támogatást, segítve a megfelelő konfigurációk tervezését a különböző teljesítményekhez, elektromos feltételekhez és telepítési környezetekhez.
