Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

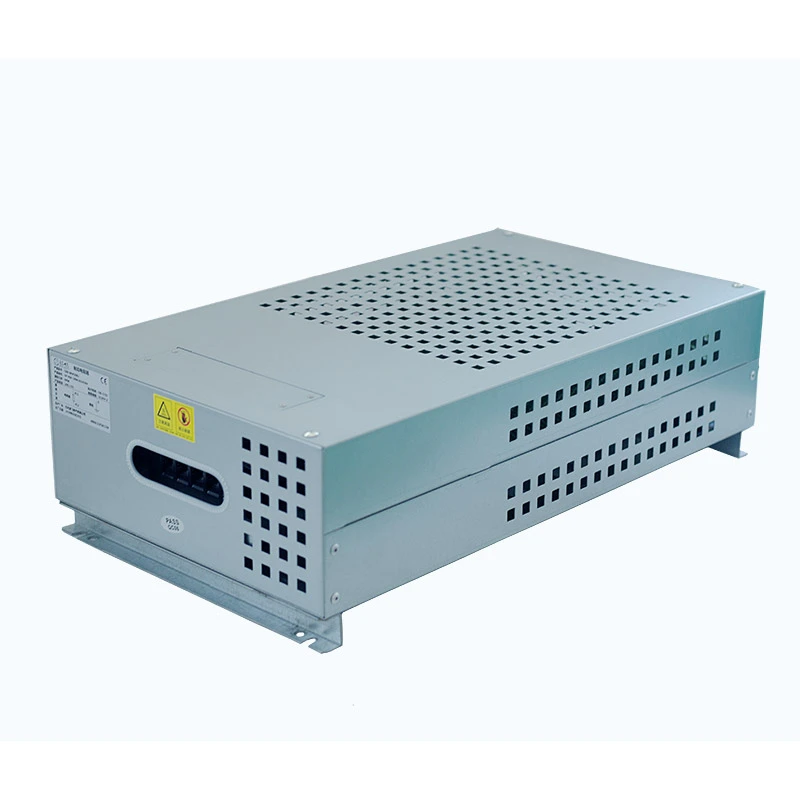

A DUFEW Corrugated Resistor Box egy nagy teljesítményű ellenállás-szerelvény, amely több hullámos ellenálláselemet integrál soros és párhuzamos csatlakozási módszerekkel, és rögzíti azokat egy professzionális burkolaton belül. Speciálisan az egyes ellenállások teljesítménykorlátozásának leküzdésére fejlesztették ki, és stabil energiaelnyelési teljesítményt biztosít a nagy teljesítményű elektromos rendszerek számára.
Az ellenállásdoboz 30KW-os maximális névleges teljesítményt, 0,01Ω és 1KΩ közötti ellenállásértékeket, valamint ±3%, ±5% és ±10% ellenállás-pontossági opciókat támogat. A belső szerkezet nagyáramú sorkapcsot és hőmérsékletvédő kapcsolót tartalmaz, míg a ház védelmi fokozata a különböző alkalmazási követelményeknek megfelelően testreszabható.
Tapasztalt kínai gyártóként és beszállítóként a DUFEW személyre szabott megoldásokat kínál fékrendszerekhez, frekvenciaváltókhoz, ipari automatizálási berendezésekhez, felvonókhoz, darukhoz, hengerművekhez és egyéb hatékony energiaelvezetést igénylő alkalmazásokhoz.
A hullámellenállás doboz belső szerkezete több hullámos ellenálláselemből áll, amelyek soros és párhuzamos áramkörökön keresztül vannak elrendezve, és biztonságosan vannak rögzítve egy speciálisan kialakított burkolatba. Ez a moduláris konfiguráció javítja a teljesítménykapacitást, miközben fenntartja a stabil elektromos teljesítményt és a kényelmes karbantartást.
A burkolat alumínium-horganyzott acéllemezből készül, amely kiváló korrózióállóságot, mechanikai szilárdságot és hőleadó képességet biztosít. Az integrált szellőzőszerkezet segít optimalizálni a légáramlást és fenntartani a stabil hőmérsékletet a folyamatos működés során.
Az ellenállásdoboz belsejében egy nagyáramú sorkapocs van felszerelve a külső elektromos csatlakozások egyszerűsítése érdekében. A beépített hőmérsékletvédő kapcsoló automatikusan leválasztja az áramkört, ha a belső hőmérséklet meghaladja az előre beállított biztonsági határértéket, megelőzve ezzel a túlmelegedés okozta károkat.
Az ügyfelek igényei szerint a DUFEW opcionális hűtőventilátorokat, független ellenálláscsoport-vezérlést és testreszabott védelmi szinteket kínál. A termék a GB-5792 szabvány szerint készült, és alkalmas igényes ipari környezetekhez.
Példa: CRB 10KW 13.6R J
| Kód | Leírás |
|---|---|
| CRB | Hullám-ellenállás doboz / fékellenállás doboz |
| 10 kW | Névleges teljesítmény |
| 13,6R | Névleges ellenállás |
| J | Ellenállástűrés (K=10%, J=5%, H=3%) |
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 1KW-30KW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω---1KΩ |
| Ellenállási tolerancia | ±3/±5/±10 |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL 94V-2 |
| Szabvány megfelelőség | GB-5792 |
A DUFEW személyre szabott hullámellenállás-doboz megoldásokat kínál különböző ipari működési feltételek alapján. Az ügyfelek rendszerkövetelményeiknek megfelelően választhatják ki a megfelelő teljesítményt, ellenállásértékeket, hűtési módokat, védelmi szinteket és belső áramkör-konfigurációkat.
A moduláris felépítés lehetővé teszi több ellenállás egység kombinálását különböző teljesítményszintekre, így a termék alkalmas nagy fékezési energiájú, gyakori gyorsítással és lassítással, valamint folyamatos üzemű alkalmazásokhoz.
A testreszabási lehetőségek a következők:
- Testreszabott névleges teljesítmény
- Testreszabott ellenállási érték
- Többcsoportos ellenállás áramkör kialakítása
- Kiegészítő hűtőventilátor beszerelés
- Testreszabott burkolatszerkezet
- OEM gyártás az ügyfél rajzai szerint
A hullámellenállás doboz elnyeli a motor lassítása során keletkező regeneratív energiát, és segít megelőzni a DC busz túlfeszültség hibáit.
Darukban, emelőberendezésekben és anyagmozgató rendszerekben végzett gyakori fékezésekhez tervezték.
Stabil fékteljesítményt biztosít a nagy teljesítményű motorok számára, amelyek folyamatos terhelés mellett működnek.
Alkalmas olyan felvonórendszerekhez, amelyek gyakori gyorsítást, lassítást és energiafogyasztás-szabályozást igényelnek.
Megbízható, nagy teljesítményű terhelési alkatrészként használják elektromos teszteléshez és energiaelvezetési alkalmazásokhoz.
A DUFEW hullámellenállás doboz moduláris belső ellenállás-struktúrát alkalmaz. A több ellenálláselemet független csoportokra osztják, és külön áramkörökön keresztül kapcsolják össze, megkönnyítve a karbantartást és csökkentve a csereköltségeket.
Ha egyetlen ellenálláscsoport meghibásodik, a technikusoknak csak a sérült modult kell kicserélniük a teljes ellenállásdoboz cseréje helyett. Ez a kialakítás jelentősen javítja a berendezések rendelkezésre állását és csökkenti a hosszú távú karbantartási költségeket.
A belső ellenálláselemek külön áramkörökre vannak osztva. Egyetlen sérült szakasz önállóan cserélhető anélkül, hogy ez más ellenálláscsoportok működését befolyásolná.
Az előlapra szerelt nagyáramú sorkapocs központi és szervezett vezetékezést biztosít. A nagy tápkábelek könnyen csatlakoztathatók és leválaszthatók a telepítés, ellenőrzés és karbantartás során.
A normál hőmérséklet-védelmi kapcsoló automatikusan leválasztja az áramkört, ha abnormális hőmérsékleti viszonyok lépnek fel, megakadályozva az ellenállás károsodását, amelyet a felügyelet nélküli működés túlmelegedése okoz.
A DUFEW hullámellenállás dobozt kifejezetten nagy igénybevételű berendezésekhez tervezték, amelyek gyakori fékezést, nagy energiaelnyelést és hosszú folyamatos működést igényelnek.
Alkalmas ipari alkalmazásokhoz, például hengerművekhez, kikötői darukhoz és nagy teherbírású felvonókhoz, ahol a fékellenállásoknak ellenállniuk kell az ismételt energiakisülési ciklusoknak.
Alkalmas gyakori energia-visszacsatolási feltételekkel rendelkező berendezésekhez, beleértve a hengerműveket, kikötői gépeket és nagy teherbírású felvonókat. A ciklikus élettartam meghatározott üzemi feltételek mellett meghaladhatja a 9000 órát.
Nagy teljesítményű alkalmazásokhoz vagy magas hőmérsékletű környezetekhez hűtőventilátorok telepíthetők a hőelvezetés hatékonyságának javítása és a stabil működés fenntartása érdekében.
Uniform enclosure dimensions allow multiple resistor boxes to be installed in parallel, providing a neat layout solution for large testing systems and complete electrical control equipment.
Az ellenálláselem konstans vagy nikkel-króm ötvözet szalagokból készül, amelyeket hullámos szerkezetté alakítanak ki. Ez a kialakítás csökkenti a parazita induktivitást és javítja a válaszadási teljesítményt, így alkalmas nagyfrekvenciás impulzusos fékezésre és igényes ipari alkalmazásokra.
A hullámos szalag megnövelt felülete növeli a hőelvezetés hatékonyságát, miközben a hőmérsékleti együttható ≤300 ppm/℃ értéket tart a stabil ellenállási teljesítmény érdekében működés közben.
A legfontosabb előnyök közé tartozik az alacsony induktivitás, a kiváló hőstabilitás, a hatékony hőelvezetés és a megbízható teljesítmény gyakori impulzusterhelési körülmények között.
A burkolat alumínium-horganyzott acéllemezből készül, amely erős korrózióállóságot és oxidációvédelmet biztosít ipari környezetben. A precíziós hajlítási, hegesztési eljárások és az optimalizált szellőzőcsatornák javítják a szerkezeti szilárdságot és a légáramlás hatékonyságát.
A legfontosabb előnyök közé tartozik a korrózióállóság, a mechanikai tartósság, a jobb hőkezelés és az igényes munkakörülményekhez való alkalmazkodás.
Magas hőmérsékletű kerámia vagy csillámtartók a hullámos ellenálláselemek rögzítésére szolgálnak, miközben elektromos szigetelést biztosítanak a fűtőelemek és a ház között. A szigetelőszerkezet megbízható teljesítményt tart fenn 350 ℃-ig terjedő hőviszonyok között.
A legfontosabb előnyök közé tartozik a magas hőmérsékleti ellenállás, a stabil elektromos szigetelés, a fokozott biztonság és a hosszú élettartam folyamatos hőterhelés mellett.
Az ellenállásdoboz nagy áramerősségű réz gyűjtősín kapocsszerkezetet alkalmaz, amelyet a nagy teljesítményű alkalmazások megbízható csatlakoztatására terveztek. A többkörös vezetékezés segít megszervezni a kábelcsatlakozásokat, csökkenti a hőtermelést és javítja az elektromos stabilitást.
A legfontosabb előnyök közé tartozik a nagy áramátviteli képesség, a kényelmes telepítés, a stabil elektromos csatlakozás és a nagy teljesítményű rendszerekhez való alkalmasság.
Az opcionális konfigurációk hőmérsékletvédő kapcsolókat és axiális hűtőventilátorokat tartalmaznak. A hőmérséklet-kapcsoló további biztonságot nyújt azáltal, hogy leválasztja az áramkört, ha rendellenes hőmérsékleti viszonyok lépnek fel, míg a kényszerített léghűtés segít csökkenteni a hőmérséklet-emelkedést és javítja a folyamatos működési képességet a zárt rendszerekben.
| Elektromos teljesítmény | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | Szigetelési ellenállás ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény az 5S-hez | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés (kisütés 10S, intervallum 90S) | Több mint 9000 óra |
| Állandó állapotú nedves hő | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Gyors hőmérsékletváltozás | -55 ℃, 55 ℃, 155 ℃, mindegyik 15 percig, 5 ciklus | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló elszíneződés vagy sérülés |
| Hőmérséklet-együttható | A névleges terhelési ellenállás és a statikus ellenállás összehasonlítása | Kevesebb, mint 300 ppm/℃ |
| Lángállóság | 10-szeres névleges teljesítmény 5 percig | Piros izzás, de nincs láng |
| Mechanikai teljesítmény | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs kilazulás vagy látható sérülés |
| Rezgésállóság | 5-200Hz, 1g, 98m/S² | Nincs látható szerkezeti sérülés |
| Forrasztási hőállóság | 350±5 ℃-os forrasztóanyagba merített ólomterminál 3S-hez | △R≤±(1%R+0,05Ω）) Nincs látható külső sérülés, egyértelmű jelölés |
| Forraszthatóság | 235±5 ℃-os forraszanyagba merített kivezetés az 5S-hez | Forrasztási lefedettség a csatlakozófelületen ≥95% |
A megfelelő fékellenállás-megoldás kiválasztása fontos a rendszer stabilitásának, biztonságának és karbantartási hatékonyságának javítása érdekében. Az egyedi alumíniumházas ellenállásokkal, csőellenállásokkal vagy önálló ellenálláselemekkel összehasonlítva a DUFEW integráltabb kialakítást kínál jobb védelemmel, hőkezeléssel és egyszerűbb telepítéssel az ipari áramellátási alkalmazásokhoz.
| Összehasonlítási dimenzió | Hullámos ellenállás doboz | Hagyományos egy alumínium ház / cső / független ellenállás |
|---|---|---|
| Teljesítménykezelési képesség | Több hullámos ellenálláselem kombinálható soros és párhuzamos áramkörökön keresztül, így egyetlen ház akár 30 KW teljesítményt is elérhet, miközben egységes védelmet és csatlakozáskezelést biztosít. | Az egyes ellenállások általában korlátozott teljesítményűek. A több egység további kombinációt, vezetékezést és védelmi szerkezeteket igényel, ami növeli a telepítés bonyolultságát. |
| Nagyfrekvenciás teljesítmény | A hullámos ötvözetszalag szerkezet alacsony induktivitású, segít csökkenteni a feszültségcsúcsokat, az elektromágneses interferenciát és az instabilitást a nagyfrekvenciás fékezési műveletek során. | A hagyományos ellenállásszerkezetek nagyobb parazita induktivitást generálhatnak, ami befolyásolhatja a teljesítményt gyors kapcsolási vagy impulzusos fékezési feltételek mellett. |
| Védelem és biztonság | Az integrált fémház megvédi a belső fűtőelemeket a portól, a nedvességtől és a véletlen érintkezéstől. A védelmi fokozatok az alkalmazási követelményeknek megfelelően testreszabhatók. | A szabadon lévő ellenálláselemek korlátozott környezetvédelmet biztosítanak, és további biztonsági burkolatokat vagy védőelemeket igényelhetnek. |
| Hőkezelés | A belső légáramlási szerkezet és az optimalizált ellenállás-elrendezés javítja a hőelosztást és csökkenti a helyi hőmérséklet-felhalmozódást folyamatos működés közben. | Előfordulhat, hogy a több független ellenállás együtt telepítve nincs hatékony légáramlás-szervezéssel, ami növeli az egyenetlen felmelegedés és a felgyorsult öregedés kockázatát. |
| Karbantartási kényelem | A moduláris belső szerkezet megkönnyíti az ellenőrzést és a cserét. Az integrált terminálok és hőmérséklet-védelmi alkatrészek leegyszerűsítik a karbantartási eljárásokat. | A különálló ellenállások rendszerint bonyolultabb vezetékezést és alkatrészcserét igényelnek központi védelem és felügyelet nélkül. |
V: Ez a megoldás akkor megfelelő, ha az alkalmazás nagyobb teljesítményt, integrált házvédelmet vagy kényelmesebb karbantartást igényel, mint amit egyetlen ellenállás tud nyújtani. Általában változó frekvenciájú hajtásrendszerekben, darukban, felvonókban, hengerművekben és más, gyakori fékezési igényű ipari berendezésekben alkalmazzák.
V: A beépített hőmérsékletvédő kapcsoló folyamatosan figyeli az üzemi hőmérsékletet. Ha a hőmérséklet meghaladja az előre beállított biztonsági határértéket, a védelmi eszköz leválasztja az áramkört a túlmelegedés kockázatának csökkentése és az ellenállásrendszer védelme érdekében.
V: Igen. Nagy teljesítményű, gyakori fékezési ciklusokkal vagy korlátozott szellőzési feltételekkel járó alkalmazásokhoz opcionális hűtőventilátor-rendszer telepíthető a hőelvezetés javítása és a stabil működés fenntartása érdekében.
V: Igen. A belső ellenálláselemek több független csoportba konfigurálhatók az alkalmazási követelményeknek megfelelően. Ez rugalmas terhelésbeállítást, egyszerűbb hibaelhárítást és jobb rendszermegbízhatóságot tesz lehetővé.
V: A szabványos konfigurációk 1KW-tól 30KW-ig támogatják a névleges teljesítményt. A különböző teljesítményszintet igénylő alkalmazásokhoz a DUFEW az üzemi feltételek és a műszaki specifikációk alapján személyre szabott megoldásokat tud kidolgozni.
V: Az ellenállásértékek testreszabhatók a rendszerkövetelményeknek megfelelően. A standard opciók különböző ellenállási tartományokat és ±3%, ±5% és ±10%-os tűréseket tartalmaznak az elektromos alkalmazástól függően.
V: Széles körben használják ipari hajtás- és energiavezérlési alkalmazásokban, beleértve a változó frekvenciájú hajtásokat, darukat, kikötői gépeket, felvonókat, hengerműveket, automatizálási berendezéseket és elektromos tesztelő rendszereket. Különösen alkalmas ismételt fékezést, energiaelvezetést és stabil hőteljesítményt igénylő alkalmazásokhoz.
V: Igen. A DUFEW az ügyfelek igényei szerint testreszabott kialakításokat támogat, beleértve a teljesítményt, az ellenállási értéket, a házszerkezetet, a védelmi szintet, a hűtési módot és a belső áramkör konfigurációját. Az ügyfelek megadhatják az alkalmazás részleteit vagy műszaki rajzait, a DUFEW mérnökei pedig a tényleges működési feltételek alapján megfelelő megoldást dolgoznak ki.
