Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.
A változtatható frekvenciájú hajtásrendszer fékezése során a motor regeneratív energiát generálhat, ha a forgási sebesség csökken. Ha ezt az energiát nem lehet hatékonyan felhasználni, az egyenáramú busz feszültsége megemelkedik, és kiválthatja az inverter védelmét.

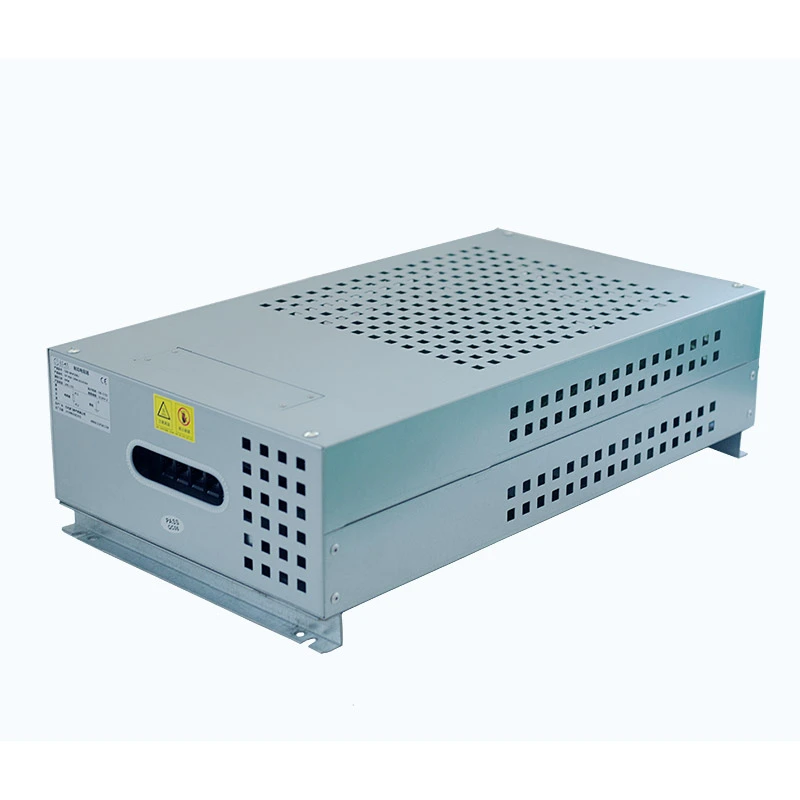

A Dufew Electric Braking Resistor Box-ot úgy tervezték, hogy a fékezőegységekkel együtt működjön, hogy ezt a felesleges energiát az ellenálláselemeken keresztül vezesse el. A belső hullámos ellenállások a szükséges teljesítmény- és ellenállásértékek szerint kerülnek összeállításra, míg a fémház mechanikai védelmet nyújt és javítja a hőleadást.
Az integrált kialakítás egyetlen teljes egységben egyesíti az ellenálláselemeket, a csatlakozókapcsokat és a hőmérsékletvédelmi alkatrészeket, egyszerűsítve a telepítést és javítva a rendszer megbízhatóságát az ipari alkalmazásokban.
| Paraméter | Specifikáció |
|---|---|
| Névleges teljesítmény | 1kW-30kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω-1kΩ |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Védelmi fokozat | IP20 / IP23 (testreszabható) |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Standard | GB-5792 |
A belső hullámos ellenálláselemek professzionálisan vannak elrendezve és a ház belsejében rögzítve, hogy stabil elektromos teljesítményt biztosítsanak. Az integrált kialakítás leegyszerűsíti a telepítést, és szükségtelenné teszi a további ellenállás-szerelést az ügyfél telephelyén.
A ház szellőzőnyílásokat és optimalizált belső térközt alkalmaz a légáramlás javítása érdekében. A rövid idejű, nagy teljesítményű fékezési ciklusok során a szerkezet elegendő hőtároló képességet biztosít, és segít a felgyülemlett hő gyors felszabadításában.
A fűtőelemek közelében hőmérséklet-védő kapcsoló van felszerelve. Ha a belső hőmérséklet meghaladja az előre beállított biztonsági értéket, a védelmi rendszer leválasztja az áramkört, hogy csökkentse a túlmelegedés kockázatát.
Az ellenállásdoboz különböző telepítési módokat támogat, beleértve a padlóra szerelést és a berendezés platformra történő telepítését. A szabványos rögzítési furatok megkönnyítik az ipari vezérlőrendszerekkel való integrációt.
- VFD fékezési alkalmazásokhoz tervezve: A szokásos inverteres fékrendszerekhez illeszkedik a regeneratív energia hatékony kezelésére.
- Stabil túlfeszültségvédelem: Elvezeti a motor lassítása és vészleállítása során keletkező felesleges energiát.
- Erős impulzusos túlterhelési képesség: Alkalmas gyakori gyorsításra, fékezésre és szakaszos nagy teljesítményű működésre.
- Moduláris ellenállás konfiguráció: Támogatja a testreszabott teljesítmény és ellenállás kombinációkat az üzemi feltételeknek megfelelően.
- Integrált védelmi kialakítás: Tartalmazza a csatlakozókapcsokat és a hőmérsékletvédő alkatrészeket a biztonságosabb működés érdekében.
- Megbízható ipari teljesítmény: Folyamatos fékezési ciklusokkal üzemelő nagy igénybevételű berendezésekhez alkalmas.
A Dufew fékellenállásos megoldások olyan ipari berendezésekhez alkalmasak, amelyek lassítás, leállás vagy dinamikus terhelésváltás során szabályozott energialeadást igényelnek. Általában emelőrendszerekbe, anyagmozgató berendezésekbe, ipari gépekbe, teljesítményelektronikai tesztrendszerekbe és megújuló energiaforrásokba integrálják őket.
A felvonók, toronydaruk, emelők, emelőplatformok és csörlők esetében az ellenállás elnyeli a süllyesztés és lassítás során keletkező regeneratív energiát, segítve a hajtásrendszer stabil működését a gyakori indítási-leállítási és terhelésváltási ciklusok során.
A hevederes szállítószalagok, a rakodófeltöltők és a nehéz szállítóeszközök gyakran szabályozott fékezést igényelnek nagy vagy mozgó rakományok kezelésekor. Az ellenállás-megoldás segít a regeneratív energia eloszlatásában, és támogatja a megbízható lassítást folyamatos anyagmozgatási műveleteknél.
A hengerművek, centrifugák, fröccsöntő gépek, CNC-berendezések és más motoros hajtású gépek jelentős regenerációs energiát termelhetnek gyors sebességváltozások során. A megfelelően konfigurált fékellenállás javítja a megállási teljesítményt és védi a kapcsolódó hajtásrendszert.
A megoldás integrálható nagy teljesítményű terhelésvizsgáló rendszerekbe és elektromos berendezések öregedésvizsgáló platformjaiba is, ahol szabályozott ellenállás szükséges az üzemi terhelések szimulálásához és a berendezések teljesítményének meghatározott feltételek melletti értékeléséhez.
A szélenergia-átalakítók, a vasúti tranzit vontatási rendszerek és az energiagazdálkodási berendezések megbízható energiaelvezetést igényelhetnek fékezéskor, beállításkor vagy átmeneti üzemi körülmények között. A személyre szabott ellenállás-konfigurációk hozzáigazíthatók ezeknek a rendszereknek a feszültség-, teljesítmény- és munkaciklus-követelményeihez.
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC, 50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény, 5S | Nincs látható sérülés |
| Terhelési élettartam | Ciklikus működés | >9000h |
| Nedves hő teszt | 40 ℃±2 ℃, 90%-95% relatív páratartalom, 100 óra | △R≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃/55 ℃/155 ℃ kerékpározás | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
| Hőmérséklet-együttható | Névleges terhelési állapot | <300 ppm/℃ |
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság vagy sérülés |
| Rezgésállóság | 5-200Hz, 1g | Nincs szerkezeti sérülés |
| Forrasztási hőállóság | 350±5℃, 3S | Nincs látható sérülés |
| Forraszthatóság | 235±5℃, 5S | Forrasztási lefedettség >95% |
A Dufew testreszabott fékellenállás-megoldásokat kínál az inverter specifikációinak, működési feltételeinek és telepítési követelményeinek megfelelően. A konfigurációk beállíthatók a névleges teljesítmény, az ellenállás érték, a feszültség, a burkolat méretei, a védelmi fokozat, a beépítési szerkezet, a kivezetések elrendezése és az ellenállás elem típusa szerint.
Ugyanazon a burkolati platformon különböző ellenálláselemek helyezhetők el, beleértve a hullámkarton, alumíniumházas és csőszerű típusokat, lehetővé téve a konfigurációnak a szükséges teljesítményteljesítményhez, hőviszonyokhoz és alkalmazási környezethez való igazítását.
A Dufew Electric egy szabványos gyártási folyamatba integrálja az ellenálláselemek összeszerelését, a burkolatgyártást, az elektromos tesztelést és a végső ellenőrzést. Minden egyes fokozatot vezérelnek az állandó elektromos teljesítmény, mechanikai minőség és szállítási megbízhatóság fenntartása érdekében az egyedi ipari alkalmazásokhoz.
A gyártási folyamatot professzionális elektromos alkatrészműhely, szabványos szerelési eljárások, teljes teljesítményteszt, testreszabott gyártási képesség és export-szabványos csomagolás támogatja. Ezek a képességek lehetővé teszik a Dufew számára, hogy projekteket menedzseljen az ellenálláskonfigurációtól a kész szekrény szállításáig.
A Dufew a csomagolási módszereket a termék méretei, súlya és szállítási követelményei szerint választja ki, biztonságos belső rögzítést és védőszerkezeteket használ, hogy csökkentse a kezelés során bekövetkező ütközések kockázatát. A csomagolás alkalmas nemzetközi szállítmányozásra, valamint tömeges megrendelésekre és egyedi ipari projektekre.
| Összehasonlító elem | Fékellenállás doboz | Terhelési ellenállás / Egyedi ellenállás |
|---|---|---|
| Alkalmazás célja | Inverteres regeneratív fékezésre és egyenáramú busz feszültségszabályozására tervezték | Főleg általános terhelési teszteléshez vagy független alkalmazásokhoz használják |
| Energiakezelés | Rövid ideig tartó, nagy teljesítményű fékimpulzusokhoz optimalizálva | Általában folyamatos teljesítményleadásra tervezték |
| Rendszerintegráció | Komplett összeszerelés burkolattal és védőelemekkel | További telepítést és védelmi tervezést igényel |
| Hőmérséklet elleni védelem | Beépített hőmérséklet-felügyelet és biztonsági védelem | A védelem a külső rendszer kialakításától függ |
| Ipari alkalmazkodóképesség | Alkalmas felvonókhoz, darukhoz és nagy teherbírású hajtásrendszerekhez | Alkalmasabb szabványos tesztelési környezetekhez |
A Dufew Electric szigorú minőségirányítási eljárásokat követ a termék megbízhatóságának és konzisztenciájának biztosítása érdekében.
A minőségellenőrzés a következőkre terjed ki:
- Beérkező anyagok ellenőrzése
- Gyártási folyamat figyelése
- Elektromos teljesítmény vizsgálat
- Végső termékellenőrzés
Tanúsítványok és vizsgálati jelentések az ügyfelek igényei szerint állnak rendelkezésre.
A fékellenállás elnyeli a motor lassulásakor vagy leállásakor keletkező regeneratív energiát. A felesleges elektromos energiát hővé alakítja, segít megelőzni az egyenáramú busz túlfeszültségi hibáit és javítja az inverter megbízhatóságát.
A szabványos védelmi szint IP20 vagy IP23. Magasabb védelmi szintek testreszabhatók a telepítés körülményei szerint, például kültéri környezetben vagy poros és nedves ipari területeken.
Igen. A burkolat szerkezete különböző ellenálláselemekkel konfigurálható, beleértve a hullámos ellenállásokat, az alumíniumházas ellenállásokat és a csőellenállásokat, a kívánt alkalmazástól függően.
Igen. Több egység párhuzamosan is csatlakoztatható, ha a névleges teljesítmény, az ellenállásérték és a beépítési feltételek megfelelően illeszkednek a kiegyensúlyozott terheléselosztás és megbízható hőelvezetés biztosítása érdekében.
A Dufew anyagvizsgálattal, szabványosított gyártási folyamatokkal, elektromos teszteléssel és végső ellenőrzéssel ellenőrzi a minőséget, hogy biztosítsa a termék stabil teljesítményét az ipari alkalmazásokhoz.
