Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

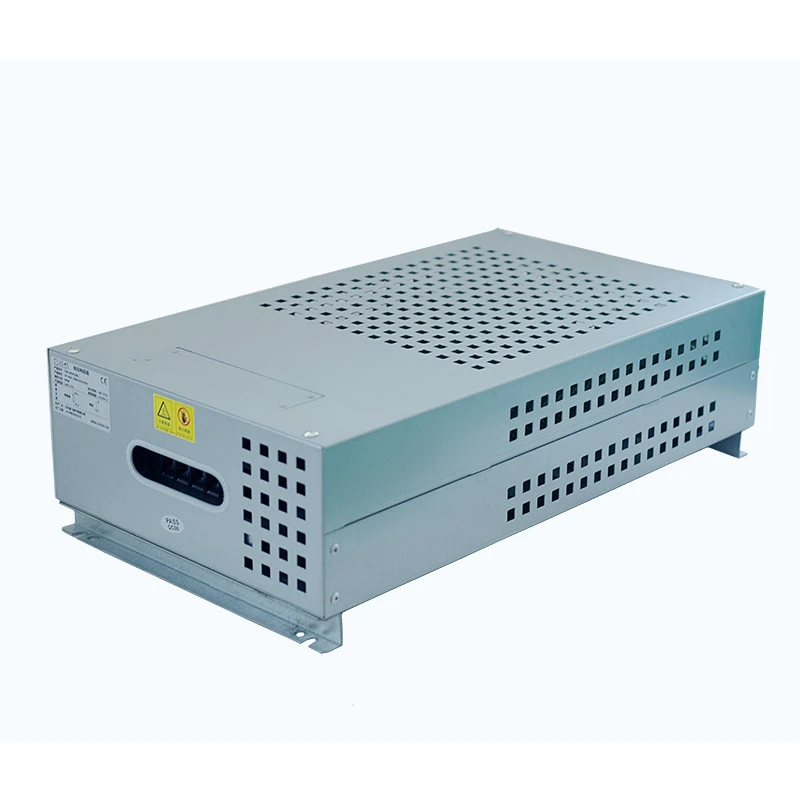

Az inverteres fékellenállás doboz egy külön fékelem, amelyet inverteres motorrendszerekben használnak. Amikor a motor nagy tehetetlenségi terhelés mellett lelassul, a regeneratív energia visszatáplál az inverter egyenáramkörébe, ami a busz feszültségének emelkedését okozza. Ez a termék az ellenálláselemeken keresztül disszipálja a felesleges energiát, hogy fenntartsa az inverter stabil működését.
A belső szerkezet több hullámos ellenálláselemből áll, amelyek a szükséges ellenállás és teljesítmény szerint vannak elrendezve. Az ellenállás-szerelvény egy alumínium-horganyzott acél védőburkolatba van beépítve, integrált sorkapcsokkal és hőmérsékletvédelmi kapcsolókkal.
A ház kialakítása támogatja a külső szerelést az inverteres szekrény mellett, így segít megtakarítani a belső szekrényben helyet, miközben fenntartja a hatékony hőelvezetést és az elektromos biztonságot.
Az ellenállás és a teljesítmény konfigurációja az általános inverteres fékezési követelményeknek megfelelően lett kialakítva. Ez leegyszerűsíti a kiválasztást és csökkenti a kézi számítások számát a rendszerintegráció során.
A ház oldalsó szellőző kialakítású, amely elvezeti a forró levegőt az inverter házától, csökkentve a másodlagos hő felhalmozódását a meghajtó alkatrészek körül.
A belső elrendezés elegendő szigetelési távolságot biztosít az ellenálláselemek és a ház között, így támogatja a stabil működést 1200 V-ig terjedő egyenáramú buszfeszültség mellett.
A dedikált rögzítőaljzat lehetővé teszi az inverteres szekrények oldalára vagy aljára történő felszerelést anélkül, hogy értékes belső elektromos szekrény helyet foglalna el.
- Kifejezetten VFD regeneratív fékrendszerekhez tervezték
- A felesleges fékezési energiát hővé alakítja, hogy megakadályozza az egyenáramú busz túlfeszültség-riasztásait
- A hullámos ellenállás kombináció 30 kW-ig támogatja a névleges teljesítményt
- A beépített hőmérséklet-kapcsoló javítja az üzembiztonságot
- Az alumínium-cink bevonatú ház korrózióállóságot és mechanikai védelmet biztosít
- Alkalmas gyakori gyorsításra, lassításra és vészleállítási körülményekre
A Dufew elektromos hullámellenállású szekrény olyan ipari hajtásrendszerekhez készült, amelyek megbízható energiaelvezetést igényelnek fékezéskor, lassításkor és dinamikus terhelésszabályozáskor. Rugalmas konfigurációja alkalmassá teszi különféle nagy igénybevételű alkalmazásokhoz, beleértve:
Az ellenállásos szekrény segít a gyakori emelési és süllyesztési műveletek során keletkező regeneratív energia kezelésében, javítva a rendszer stabilitását felvonókban, toronydarukban, emelőkben, csörlőkben és emelőplatformokon.
A gyakori gyorsítási és lassítási ciklusokkal rendelkező berendezéseknél, mint a szállítószalagok, rakodófeltöltők és nehéz szállítórendszerek, a megoldás stabil fékteljesítményt biztosít, és támogatja a folyamatos ipari működést.
A szekrény alkalmas precíz motorvezérlést és energiaelnyelést igénylő ipari gépekhez, ideértve a hengerműveket, centrifugákat, fröccsöntő gépeket, huzalhúzó gépeket és textilipari gépeket.
Integrálható az inverter teljesítményvizsgáló berendezéseibe és a szervohajtást vizsgáló rendszerekbe is, hogy szabályozott ellenállásterhelést biztosítson az elektromos teljesítmény és a rendszer megbízhatóságának értékeléséhez.
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 1kW-30kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω-1kΩ |
| Ellenállási tolerancia | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20 / IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Standard | GB-5792 |
Példa: CRB 10KW 13.6R J
| Kód | Leírás |
|---|---|
| CRB | Fékellenállás doboz |
| 10 kW | Névleges teljesítmény |
| 13,6R | Névleges ellenállás |
| J | Ellenállástűrés (K=10%, J=5%, H=3%) |
| Teljesítmény elem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | 10S kisütés / 90S intervallum ciklus | >9000h |
| Nedves hő teszt | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃, 55 ℃, 155 ℃ kerékpározás | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs elszíneződés vagy sérülés |
| Hőmérséklet-együttható | Névleges terhelési állapot | <300 ppm/℃ |
| Láng teszt | 10-szeres névleges teljesítmény 5 perc | Piros fűtés láng nélkül |
| Teljesítmény elem | Tesztállapot | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság vagy sérülés |
| Rezgésállóság | 5-200Hz, 1g, 98m/S² | Nincs szerkezeti sérülés |
| Forrasztási hőállóság | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Forraszthatóság | 235±5℃ / 5S | Forrasztási lefedettség >95% |
Gyors lassítás vagy vészfékezés közben ez a termék hatékony energiaelvezetési utat biztosít az inverter egyenáramú buszának stabilitásának megőrzéséhez.
Az ellenállás szerkezetét az emelőberendezésekben, szállítószalagokban és ipari automatizálási rendszerekben gyakran előforduló ismétlődő energiaelnyelési feltételekre tervezték.
A külső szerelési szerkezet csökkenti a szekrény helyigényét és leegyszerűsíti a rendszer telepítését.
| Összehasonlító elem | Inverteres fékellenállás doboz | Általános terhelési ellenállás doboz |
|---|---|---|
| Fő cél | Inverteres fékezésre és egyenáramú busz feszültségszabályozására tervezték | Általános ellenállásterhelési alkalmazások |
| Paraméter kiválasztása | Matched with inverter braking unit requirements | További ellenállás számítást igényel |
| Hűtő kialakítás | Az oldalsó kipufogó megakadályozza a forró levegő bejutását az inverter szekrényébe | Standard airflow may affect surrounding equipment |
| Telepítés | Támogatja az inverteres szekrény külső rögzítését | Általában külön telepítési helyet igényel |
| Működési állapot | Szakaszos regeneratív fékezésre optimalizálva | Főleg általános terhelésre vagy tesztelésre használják |
A Dufew Electric szabványosított gyártási eljárásokat alkalmaz az ellenállás-összeszereléstől és a ház gyártásától az elektromos teljesítmény teszteléséig.
A minőségellenőrzés a következőket tartalmazza:
- Beérkező anyagok ellenőrzése
- Ellenállási érték ellenőrzése
- Szigetelésvizsgálat
- Hővédelmi vizsgálat
- Végső termékellenőrzés
Minden ellenállás doboz professzionálisan van csomagolva a termék méretének és szállítási követelményeinek megfelelően.
A csomagolási folyamat a következőket tartalmazza:
- Termékvédelmi rögzítés
- Nedvességálló csomagolás
- Export szállítmány előkészítése
- A kötegelt rendelés kezelése
A megfelelő inverteres fékellenállás doboz kiválasztásához átfogóan értékelni kell az inverter paramétereit, a motor jellemzőit, a fékezési körülményeket és a telepítési környezetet. A helyes konfiguráció segít hatékonyan elvezetni a regeneratív energiát, megakadályozni az egyenáramú busz túlfeszültségét, és javítja a VFD rendszerek hosszú távú megbízhatóságát.
Az ellenállásdoboz névleges teljesítményét az inverter kapacitásának és a motor működési feltételeinek megfelelően kell kiválasztani. A nagyobb motorteljesítményű, nagyobb terhelési tehetetlenséggel vagy gyakori fékezési ciklusokkal rendelkező alkalmazások általában erősebb energiaelnyelő képességet igényelnek.
A legfontosabb kiválasztási tényezők közé tartozik az inverter névleges teljesítménye, a motor teljesítménye, a terhelés tehetetlensége, a szükséges féknyomaték és a fékezési frekvencia.
Az ellenállás üzemi feszültségének meg kell egyeznie az inverter egyenáramú busz feszültségével a biztonságos és stabil működés érdekében. A különböző hajtásrendszerek eltérő feszültségkonfigurációt igényelhetnek, például 400 V-os osztályú inverterrendszereket, 690 V-os ipari hajtásokat vagy 1200 V-ig terjedő nagyfeszültségű egyenáramú alkalmazásokat.
A Dufew fékellenállás megoldásait úgy tervezték, hogy támogassák a stabil működést különböző egyenáramú buszfeszültség-viszonyok között, az alkalmazási követelményeknek megfelelően.
Az ellenállás értéke közvetlenül befolyásolja a fékteljesítményt. Az alacsonyabb ellenállásérték erősebb fékezőerőt biztosíthat, de nagyobb áramáramlást eredményez, míg a nagyobb ellenállásérték csökkenti az áramfeszültséget, de növelheti a fékezési időt.
A megfelelő ellenállás-konfigurációt az inverteres fékberendezés specifikációi, a megengedett fékáram, a szükséges leállási idő és a terhelési tehetetlenségi jellemzők alapján kell meghatározni.
A különböző ipari alkalmazások eltérő szintű regeneratív energiát állítanak elő, ezért az ellenállásdobozt az aktuális fékezési ciklusnak és működési feltételeknek megfelelően kell kiválasztani.
| Alkalmazás | Működési állapot | Kiválasztás Fókusz |
|---|---|---|
| Lift | Gyakori gyorsítási és leállítási ciklusok | Nagy megbízhatóság és ismételt fékezési képesség |
| Daru és emelő | Nehéz emelési és süllyesztési műveletek | Nagy túlterhelési kapacitás és stabil teljesítmény |
| Szállítószalag rendszer | Hosszú folyamatos működés | Stabil hőkezelés |
| Centrifuga | Gyors lassítási követelmények | Gyors energiaelnyelő képesség |
| Ipari gépek | Időszakos fékezési körülmények | Megfelelő teljesítmény és ellenállás kiválasztása |
A telepítési környezet befolyásolja a szekrény szerkezetét, a szellőzés kialakítását és a hőteljesítményt. Kiválasztás előtt az ügyfeleknek figyelembe kell venniük a rendelkezésre álló szerelési helyet, a beépítési módot, a környezeti hőmérsékletet és a légáramlási feltételeket.
A Dufew fékellenállás dobozok praktikus beépítési struktúrákat és optimalizált szellőzési kialakítást alkalmaznak, lehetővé téve az inverteres szekrényekkel való integrációt, miközben fenntartják a hatékony hőelvezetést.
A szabványos ellenállásdobozok nem mindig felelnek meg bizonyos ipari követelményeknek. A Dufew testreszabott konfigurációkat biztosít az ellenállásérték, a névleges teljesítmény, az üzemi feszültség, a ház méretei, a kapcsok elrendezése és a védelmi követelmények alapján.
Professzionális gyártási képességével a Dufew Electric támogatja az OEM-eket és a testreszabott fékellenállás-megoldásokat különböző inverterrendszerekhez és ipari alkalmazásokhoz.
A Dufew fékellenállás dobozai különböző gyártók különféle inverterrendszereihez illeszthetők. Az ügyfelek megadhatják az inverter típusára vonatkozó információkat, a Dufew pedig megfelelő ellenállás- és teljesítménykonfigurációt javasol.
A testreszabáshoz az ügyfeleknek meg kell adniuk az inverter modelljét, a motor teljesítményét, az üzemi feszültséget, az ellenállásértéket, a fékezési munkaciklust és a telepítési követelményeket. A Dufew ezeknek a paramétereknek megfelelően tud megfelelő ellenállásdoboz-megoldást tervezni.
Igen. A Dufew személyre szabott fékellenállás-dobozokat kínál állítható ellenállásértékekkel, teljesítmény-besorolással, házkialakítással, terminálkonfigurációkkal és védelmi lehetőségekkel, hogy megfeleljenek a különböző ipari alkalmazásoknak.
Az élettartamot elsősorban a fékezés gyakorisága, a túlterhelési körülmények, az üzemi hőmérséklet, a hűtési teljesítmény és a telepítési környezet befolyásolja. A megfelelő kiválasztás és hőkezelés javíthatja a hosszú távú megbízhatóságot.
Igen. A Dufew fékellenállás dobozait ismételt gyorsítást és lassítást igénylő alkalmazásokhoz tervezték, mint például felvonók, daruk, szállítószalagok és ipari automatizálási berendezések. A névleges teljesítményt a fékezési ciklusnak megfelelően kell kiválasztani.
Rendszeres ellenőrzés javasolt a szellőzés feltételeinek, a kivezetések csatlakozásainak, a por felhalmozódásának és a túlmelegedés jeleinek ellenőrzésére. A megfelelő karbantartás biztosítja a stabil teljesítményt és a hosszabb élettartamot.
A Dufew fékellenállás dobozai védőburkolattal és megbízható szerkezetekkel rendelkeznek az ipari alkalmazásokhoz. Személyre szabott védelmi megoldások állnak rendelkezésre magas páratartalmú, poros vagy különleges működési feltételekkel rendelkező környezetekhez.
A Dufew az ipari ellenállások tervezésére és gyártására specializálódott, testreszabott fékellenállás-megoldásokat, szigorú minőségellenőrzést és megbízható támogatást biztosít az invertergyártók, berendezésgyártók és automatizálási cégek számára.
Fékellenállás-megoldásra van szüksége felvonókhoz, darukhoz, ipari hajtásokhoz vagy automatizálási berendezésekhez?
Adja meg az inverter modelljét, a motor teljesítményét, az egyenáramú busz feszültségét és a fékezési követelményeket. A Dufew ajánl egy megfelelő VFD fékellenállás dobozt, és műszaki támogatást nyújt a projekthez.
Kérjen árajánlatot még ma a személyre szabott ellenállásértékekre, névleges teljesítményekre és burkolattervekre vonatkozóan.
