Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

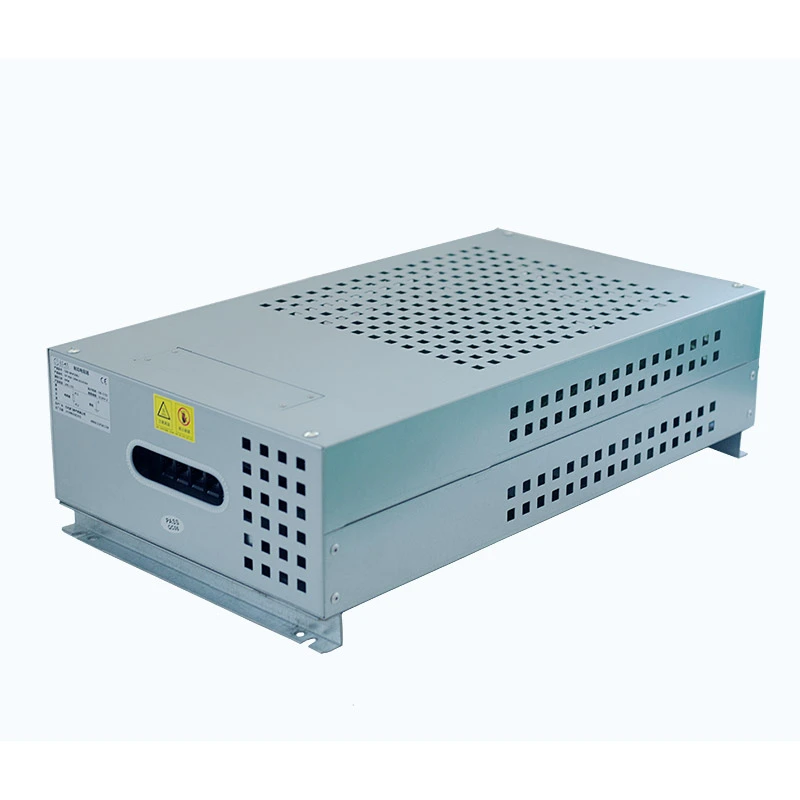

A Dufew High Power Resistor Box több hullámos ellenálláselemet egyesít egy kompakt fémházban, hogy megfeleljen a nagy teljesítményű energiaelvonási követelményeknek.
Az ellenállás egységek sorba vagy párhuzamosan kapcsolhatók a különböző teljesítmény- és ellenállásigényeknek megfelelően. A ház alumínium-horganyzott acéllemezből készül, beépített kapcsokkal és hőmérséklet-védelmi eszközökkel a biztonságos és kényelmes telepítés érdekében.
Testreszabható specifikációival és többféle hűtési konfigurációjával ez a termék alkalmas inverteres fékrendszerekhez, ipari tesztelő berendezésekhez, energiatároló alkalmazásokhoz és nagyméretű hajtásrendszerekhez.
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 1kW-30kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω-1kΩ |
| Ellenállási tolerancia | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20 / IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Standard | GB-5792 |
Példa: CRB 10KW 13.6R J
| Kód | Leírás |
|---|---|
| CRB | Nagy teljesítményű ellenállás doboz |
| 10 kW | Névleges teljesítmény |
| 13,6R | Névleges ellenállás |
| J | Ellenállástűrés (K=10%, J=5%, H=3%) |
A megfelelő nagy teljesítményű ellenállásdoboz kiválasztása az elektromos követelményektől, a működési feltételektől és a telepítési környezettől függ. A legfontosabb kiválasztási tényezők a következők:
Válassza ki a megfelelő teljesítményt az energiafogyasztási követelményeknek, a terhelési feltételeknek és a működési ciklusoknak megfelelően.
Az ellenállás értékének meg kell egyeznie a rendszer feszültségével, áramszükségletével és alkalmazási körülményeivel, hogy biztosítsa a stabil energiaeloszlást.
A megfelelő hűtési konfiguráció kiválasztásához vegye figyelembe az üzemidőt, a telepítési helyet és a hőelvezetési feltételeket.
A különböző alkalmazások eltérő burkolatszerkezetet, védelmi szintet és mechanikai kialakítást igényelhetnek.
Fontolja meg a csatlakozási módszereket, a szerelési követelményeket, a védelmi funkciókat és a rendszerintegrációs feltételeket annak biztosítására, hogy az ellenállásdoboz illeszkedjen a teljes berendezésrendszerhez.
A nagy teljesítményű ipari alkalmazásokhoz tervezett ellenállás-rendszer konfigurálható úgy, hogy megfeleljen a különböző működési követelményeknek, beleértve az inverteres fékezést, az energiatároló kisülési tesztelését, az ipari berendezések öregedési tesztjeit és a szimulált teljesítményterhelési alkalmazásokat.
A belső ellenállás-áramkörök több független tápágra oszthatók, lehetővé téve a rendszer számára, hogy alkalmazkodjon a különböző működési feltételekhez, például alacsony terhelésű üzembe helyezéshez, névleges teljesítményű működéshez és rövid idejű túlterhelési teszteléshez.
Ez a rugalmas konfiguráció javítja a berendezések alkalmazkodóképességét, leegyszerűsíti a tesztelési folyamatokat, és csökkenti a több ellenállásos megoldás szükségességét a különböző alkalmazásokhoz.
A házszerkezet különféle ellenálláselemeket támogat a speciális alkalmazási követelményeknek megfelelően, beleértve a hullámos ellenállásokat, az alumíniumházas ellenállásokat és a cső alakú ellenálláselemeket.
Különböző konfigurációk választhatók tiszta termelési területekhez, poros környezetekhez, olajos ipari telephelyekhez és egyéb igényes munkakörülményekhez a megbízható teljesítmény elérése érdekében.
A belső burkolat független hűtőkamra kialakítással rendelkezik, amely dedikált légáramlási csatornákat biztosít a különböző ellenálláscsoportokhoz. Ez a szerkezet segít csökkenteni az áramkörök közötti hőfelhalmozódást, és javítja az általános hőstabilitást működés közben.
Multiple axial fans provide directional airflow across the heating elements, enhancing heat dissipation efficiency during continuous high-power operation.
Az optimalizált szellőztetési kialakítás segít fenntartani a stabil hőmérsékleti teljesítményt a hosszú távú alkalmazásokhoz, beleértve a 24 órás nagy terhelésű tesztelési körülményeket is.
Minden tápág független hőmérséklet-figyelő és védőkapcsolókkal van felszerelve, amelyek lehetővé teszik a rendellenes állapotok gyors észlelését és ellenőrzését működés közben.
Ez a kialakítás biztosítja:
- Egyedi hibaleválasztás
- Csökkentett hatás más áramkörökre
- A rendszer elérhetőségének javítása
Ha az egyik ág abnormális hőmérsékleti viszonyokat tapasztal, az érintett áramkör leválasztható, míg a többi áramkör továbbra is normálisan működik.
A ház és a belső alkatrészek megfelelnek az UL94V-2 égésgátló követelményeinek, segítve a biztonsági teljesítmény javítását túlterheléses működés és hosszú távú ipari használat során.
A főáramkör megvastagított integrált réz gyűjtősíneket alkalmaz, hogy megbízható áramátvitelt biztosítson nagy teljesítményű üzemi körülmények között.
A megerősített szerkezet segít elérni:
- Kisebb feszültségveszteség
- Csökkentett vezetékfűtés
- Továbbfejlesztett hosszú távú áramátviteli képesség
A hagyományos vékony sorkapcsokhoz vagy rézszalagokhoz képest ez a gyűjtősín-kialakítás jobb stabilitást biztosít a folyamatos nagyáramú alkalmazásokhoz.
A réz gyűjtősínrendszer többféle csatlakozási pozíciót biztosít, lehetővé téve az egyszerűbb integrációt a különböző tesztelt berendezésekkel, párhuzamos rendszerekkel és testreszabott elektromos elrendezésekkel.
A High Power Resistor Boxot széles körben használják olyan ipari alkalmazásokban, amelyek megbízható energiaelnyelést, terhelésszimulációt, áramszabályozást és nagy teljesítményű ellenállási megoldásokat igényelnek. Tipikus alkalmazási területek a következők:
A nehézipari területeken az ellenállásrendszert általában kohászati gyártóberendezésekben, nagy átviteli rendszerekben és nagy teljesítményű gépekben alkalmazzák, ahol nagy teljesítményű körülmények között is stabil működésre van szükség.
Energiatárolási és elektromos tesztelési alkalmazásokhoz integrálható energiatároló tesztplatformokba, akkumulátorkisülés-vizsgáló rendszerekbe és nagy teljesítményű elektromos tesztberendezésekbe, hogy szabályozott terhelési feltételeket és megbízható teljesítményellenőrzést biztosítson.
A rendszer alkalmas kikötői darukhoz, nehéz emelőgépekhez és emelőrendszerekhez, amelyek hatékony energiaelvezetést és stabil fékezési teljesítményt igényelnek gyakori működés során.
Ipari automatizálási és hajtási alkalmazásokban használható nagy inverteres hajtásrendszerekkel, motorfékező alkalmazásokkal és automatizálási berendezésekkel a megbízható teljesítményszabályozás és rendszervédelem támogatására.
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés (10S kisütés, 90S intervallum) | >9000h |
| Nedves hő teszt | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃, 55 ℃, 155 ℃ / 15 perc mindegyik, 5 ciklus | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló elszíneződés vagy sérülés |
| Hőmérséklet-együttható | Névleges terhelés kontra statikus ellenállás | <300 ppm/℃ |
| Lángállóság | 10-szeres névleges teljesítmény 5 percig | Piros fűtés láng nélkül |
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság vagy látható sérülés |
| Rezgésállóság | 5-200Hz, 1g, 98m/S² | Nincs szerkezeti sérülés |
| Forrasztási hőállóság | A terminál 350±5 ℃ hőmérsékletre merítve a 3S-hez | △R≤±(1%R+0,05Ω) |
| Megjelenés | Szemrevételezéses ellenőrzés | Sérülésmentes, egyértelmű jelölés |
| Forraszthatóság | A terminál 235±5 ℃ hőmérsékletre merítve az 5S-hez | Forrasztási lefedettség >95% |
| Összehasonlító elem | Nagy teljesítményű ellenállás doboz | Hagyományos fék/terhelési ellenállás doboz |
|---|---|---|
| Alkalmazási tartomány | Támogatja a fékezést, a kisülési teszteket, az öregedési teszteket és a szimulált terheléseket | Általában egyetlen alkalmazásra tervezték |
| Hűtőrendszer | Független hűtőkamrák külön légáramlási csatornákkal | Közös légáramlási szerkezet lehetséges hőfelhalmozódással |
| Védelmi tervezés | Egyedi hőmérséklet-védelem minden tápághoz | Általában általános hőmérséklet elleni védelmet használ |
| Jelenlegi hordozó szerkezet | Megerősített réz gyűjtősín nagyáramú működéshez | Szabványos terminálok korlátozott áramerősséggel |
| Mechanikai szerkezet | Megerősített ház nagy igénybevételnek kitett környezetekhez | Szabványos fémlemez szerkezet könnyebb alkalmazásokhoz |
A Dufew Electric ipari ellenállástermékek tervezésére és gyártására specializálódott, ideértve a nagy teljesítményű ellenállásdobozt, a fékellenállásokat és az ipari hajtásrendszerekhez, tesztelőberendezésekhez és energiaalkalmazásokhoz szükséges testreszabott ellenállás-szerelvényeket.
Gyártási folyamatunk lefedi a teljes gyártási ciklust, beleértve az ellenálláselemek összeszerelését, az elektromos konfigurációt, a burkolatgyártást, az alkatrészek integrációját, a teljesítménytesztet és a végső ellenőrzést.
Professzionális mérnöki támogatással és szabványosított gyártási eljárásokkal a Dufew megbízható ellenállás-megoldásokat kínál:
- Testreszabott teljesítmény és ellenállás konfigurációk
- Rugalmas ház és hűtési kialakítás
- Teljes körű elektromos teljesítményvizsgálat
- Stabil kötegelt gyártási képesség
- OEM projektek és ipari berendezések gyártóinak támogatása
Minden termék szigorú minőségellenőrzésen megy keresztül, hogy biztosítsa a stabil elektromos teljesítményt, a mechanikai megbízhatóságot és a hosszú távú üzembiztonságot igényes ipari környezetben.
A különböző ipari alkalmazások eltérő teljesítményszintet, ellenállásértékeket és telepítési feltételeket igényelnek. A Dufew testreszabott nagy teljesítményű ellenállásdoboz-megoldásokat kínál konkrét projektkövetelmények alapján.
A testreszabási lehetőségek a következők:
- Névleges teljesítmény és ellenállás érték
- Üzemi feszültség és áramkapacitás
- Hűtés konfiguráció
- A burkolat méretei és szerelési szerkezete
- Terminál elrendezés
- Védelmi követelmények
Professzionális ellenállástervezési és -gyártási képességeivel a Dufew segít ügyfeleinek megbízható megoldások kifejlesztésében az ipari teszteléshez, az energiakisüléshez, a fékrendszerekhez és a nagy teherbírású berendezésekhez.
A Dufew átfogó minőségellenőrzéseket végez az elektromos biztonság, a mechanikai szilárdság és a hosszú távú működési megbízhatóság ellenőrzése érdekében.
A minőségellenőrzés a következőket tartalmazza:
- Nyersanyag vizsgálat
- Elektromos teljesítmény vizsgálat
- Hőmérsékletvédelmi vizsgálat
- Végső termékellenőrzés
A Dufew professzionális csomagolási megoldásokat kínál a termék méretének és szállítási követelményeinek megfelelően.
A csomagolás jellemzői:
- Biztonságos belső rögzítés
- Ütés és rezgés elleni védelem
- Alkalmas nemzetközi szállításra
- Támogatás az egyedi és tömeges megrendelésekhez
A High Power Resistor Box alkalmas nagy teljesítményű inverteres fékrendszerekhez, ipari terhelésvizsgálatokhoz, energiatároló kisütőrendszerekhez, emelőberendezésekhez, szélenergia-rendszerekhez és egyéb, nagy energiafogyasztást igénylő alkalmazásokhoz.
A hőmérsékletvédő kapcsoló figyeli a belső hőmérsékletet és túlmelegedés elleni védelmet biztosít. Rendellenes hőviszonyok esetén lekapcsolja a kapcsolódó áramkört a túlmelegedés kockázatának csökkentése és a rendszer megbízhatóságának javítása érdekében.
Igen. A Dufew támogatja a névleges teljesítmény, az ellenállásérték, a házméretek, a védelmi fokozat, az ellenálláskonfiguráció és a csatlakozási módok testreszabását.
Figyelembe kell venni a megfelelő szellőzőteret, a légáramlás irányát, a környezeti hőmérsékletet és a telepítési helyet a hatékony hőelvezetés fenntartása érdekében.
A folyamatos működési teljesítményt a névleges teljesítmény, a terhelés időtartama, a hűtési hatékonyság, a környezeti hőmérséklet és a hőkezelési tervezés befolyásolja. A megfelelő konfiguráció elősegíti a stabil működést hosszú távú munkakörülmények között.
A High Power Resistor Box különféle ipari környezetekhez tervezhető. A védelmi szint, a burkolat szerkezete és a komponensek kiválasztása az olyan körülményeknek megfelelően testreszabható, mint a por, páratartalom, hőmérséklet-változások vagy kültéri telepítés.
Igen. Több ellenállásdoboz konfigurálható a nagyobb teljesítményt igénylő rendszerekhez. A biztonságos és megbízható működés fenntartásához megfelelő elektromos illesztés, telepítési távolság és hőelvezetési szempontok szükségesek.
A Dufew az ipari ellenállások tervezésére és gyártására specializálódott, testre szabott ellenállás-megoldásokat, szigorú minőség-ellenőrzést és teljes körű teljesítménytesztet biztosít az ipari berendezések gyártóinak, tesztelési rendszereknek és energetikai alkalmazásoknak.
