Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

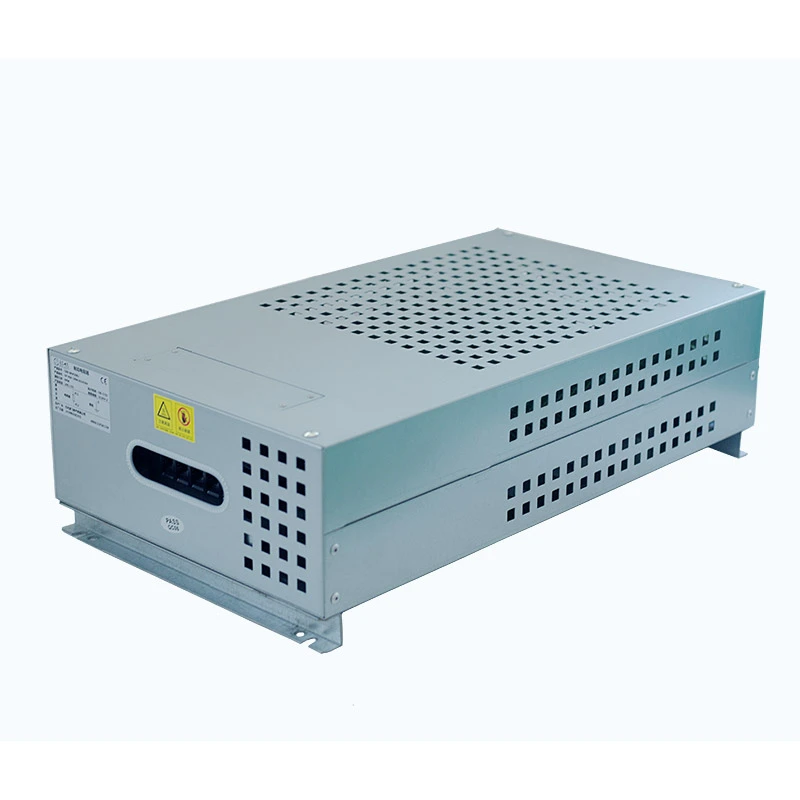

A Tubular Resistor Box egy nagy teljesítményű ellenállás-szerelvény, amelyet a motor lassítása, vészleállítás vagy terhelésteszt során keletkező többlet elektromos energia elnyelésére és elvezetésére terveztek. Széles körben használják ipari hajtásrendszerekben, teljesítményelektronikai berendezésekben és energiagazdálkodási alkalmazásokban.
A Dufew Electric által gyártott ellenállásdoboz lezárt, rozsdamentes acél cső alakú ellenálláselemeket tartalmaz, amelyekbe pontosan feltekercselt nikkel-króm ötvözetből készült ellenálláshuzalok vannak. A belső szerkezetet nagy sűrűségű magnézium-oxid (MgO) szigetelőanyag tölti ki, amely kiváló elektromos szigetelést és hatékony hőátadást biztosít.
A hagyományos nyitott típusú huzaltekercselési ellenállásokhoz vagy a hagyományos ellenállásdobozokhoz képest a csőszerű kialakítás jobb védelmet nyújt a por, a nedvesség, az olajszennyeződés és a mechanikai behatások ellen, így alkalmas az igényes ipari környezetben való használatra.
Minden cső alakú ellenálláselem 50 W és 3000 W közötti teljesítménytartományt támogat. Több elem sorba vagy párhuzamosan csatlakoztatható, így akár 30 kW-ig testreszabott teljesítmény érhető el, 0,01 Ω és 1 kΩ közötti ellenállásértékekkel.
Minden ellenálláscső egymástól függetlenül rozsdamentes acél külső héjjal van lezárva, és magnézium-oxid szigetelőanyaggal van feltöltve. A teljesen zárt szerkezet megakadályozza, hogy nedvesség, por és olaj elérje az ellenálláshuzalt, javítva a hosszú távú stabilitást és élettartamot.
A csőszerű elemek vízszintesen vannak elrendezve, megfelelő távolsággal az egyes csövek között. Ez a kialakítás javítja a légáramlás keringését, és lehetővé teszi a hő egyenletes átadását a fémfelületen, csökkentve a helyi túlmelegedést a folyamatos működés során.
Az ellenállásdoboz a rozsdamentes acél csőelemeket fém védőburkolattal kombinálja, hogy javítsa a korrózióval, ipari porral és zord működési környezettel szembeni ellenállást. Alkalmas műhelyekben, kültéri létesítményekben, valamint magas páratartalmú vagy vegyszernek kitett ipari területeken.
Minden cső alakú ellenálláselem külön-külön van felszerelve, lehetővé téve az egyedi cserét a teljes ellenállásdoboz eltávolítása nélkül. Ez csökkenti a karbantartási időt és minimalizálja a berendezések állásidejét.
- Teljesen zárt csőszerkezet: Megvédi a belső ellenálláselemeket a nedvességtől, portól, olajtól és ipari szennyeződésektől.
- Magas hővezető képesség: A magnézium-oxid töltet hatékony hőátadást és stabil hőmérsékleti teljesítményt biztosít.
- Erős mechanikai tartósság: A rozsdamentes acél konstrukció kiváló rezgés- és ütésállóságot biztosít.
- Rugalmas konfiguráció: Támogatja a testreszabott ellenállásértékeket, teljesítményértékeket és telepítési struktúrákat.
- Stabil teljesítmény gyakori használat mellett: Alkalmas ismételt fékezési és energiaelnyelési ciklusokhoz.
- Helytakarékos kialakítás: A kompakt szerkezet rugalmas beépítést tesz lehetővé elektromos szekrényekbe vagy berendezési rendszerekbe.
A Tubular Resistor Boxot széles körben alkalmazzák olyan ipari rendszerekben, amelyek hatékony energiaelvezetést és fékvezérlést igényelnek, ideértve a frekvenciaváltós fékrendszereket, szervohajtású energiafogyasztási áramköröket, felvonó- és emelőberendezéseket, darukat és egyéb nagy teherbírású gépeket.
Alkalmas továbbá CNC szerszámgépekhez, szállítószalag-rendszerekhez, fröccsöntő gépekhez, csomagológépekhez, szélerőművekhez és megújuló energiát hasznosító berendezésekhez, akkumulátortöltő- és kisütésvizsgáló rendszerekhez, valamint ipari terhelésvizsgáló alkalmazásokhoz.
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 1kW-30kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω-1kΩ |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Védelmi fokozat | IP20 / IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Szigetelő anyag | Nagy sűrűségű magnézium-oxid |
| Ellenállás drót anyaga | Nikkel-króm ötvözet |
| Standard | GB-5792 |
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC, 50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény, 5S | Nincs látható sérülés |
| Folyamatos terhelési élettartam | Ciklikus működés | >9000h |
| Nedves hő teszt | 40 ℃±2 ℃, 90%-95% relatív páratartalom, 100 óra | △R≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃/55 ℃/155 ℃ kerékpározás | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
| Hőmérséklet-együttható | Névleges terhelési állapot | <300 ppm/℃ |
| Teljesítmény elem | Tesztállapot | Követelmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság vagy sérülés |
| Rezgésállóság | 5-200Hz, 1g | Nincs szerkezeti sérülés |
| Forrasztási hőállóság | 350±5℃, 3S | Nincs látható sérülés |
| Forraszthatóság | 235±5℃, 5S | Forrasztási lefedettség >95% |
A Dufew Electric testreszabott cső alakú ellenállásdoboz megoldásokat kínál különböző ipari alkalmazási követelmények alapján, beleértve a névleges teljesítményt, az ellenállásértéket, a feszültségviszonyokat, az ellenálláscsövek számát, a csatlakozási módokat, a burkolat méreteit, a beépítési szerkezetet és a védelmi szintet.
Több cső alakú ellenálláselem konfigurálható soros vagy párhuzamos csatlakozásokkal, hogy különböző fékteljesítményt és terhelési vizsgálati követelményeket érjenek el, lehetővé téve a termék alkalmazkodását a különféle működési feltételekhez.
| Összehasonlító elem | Cső alakú ellenállás doboz | Hagyományos alumínium / hullámos ellenállás doboz |
|---|---|---|
| Belső védelem | Teljesen zárt rozsdamentes acél cső MgO töltettel | Egyes szerkezetek fedetlen vagy kevésbé védett ellenálláselemekkel rendelkeznek |
| Nedvesség- és porállóság | Kiváló tömítési teljesítmény vízzel, porral és olajjal szemben | Sérülékenyebb környezetben |
| Mechanikai szilárdság | Erős cső alakú fémszerkezet, nagy rezgésállósággal | A vékony burkolat vagy a kerámia szerkezetek törékenyebbek lehetnek |
| Karbantartás | Az egyes csőszerű elemek külön cserélhetők | A karbantartás nagyobb alkatrészcserét igényelhet |
| Ipari alkalmazkodóképesség | Alkalmas nedves, poros és nagy igénybevételt jelentő környezetekhez | Főleg normál üzemi körülmények között használják |
A Tubular Resistor Box lezárt, rozsdamentes acél cső alakú ellenálláselemeket használ, amelyek nagy sűrűségű magnézium-oxid szigetelőanyaggal vannak feltöltve. Ez a szerkezet jobb védelmet nyújt nedvesség, por, olajszennyeződés és mechanikai igénybevétel ellen, mint a hagyományos nyitott típusú huzaltekercselés vagy hullámos ellenállás.
Ezt a terméket általában frekvenciaváltókban, szervohajtásokban, felvonókban, darukban, CNC-gépekben és más gyakori gyorsítással és lassítással rendelkező berendezések energiaelnyelésére használják. Alkalmas ipari terhelés tesztelésére, akkumulátor kisülési tesztelésére és teljesítményszabályozó rendszerekre is.
Igen. A Dufew támogatja az ellenállásértékek, a névleges teljesítmény, a feszültségigény, a burkolatméretek, a csatlakozási módok és a beépítési szerkezetek testreszabását a különböző ipari alkalmazásoknak megfelelően.
Igen. A moduláris csőelemes kialakítás lehetővé teszi egyetlen sérült ellenálláscső eltávolítását és cseréjét a teljes szerelvény megváltoztatása nélkül, ami segít csökkenteni a karbantartási költségeket és a berendezés állásidejét.
Igen. A tömített fémcső szerkezet kiválóan ellenáll a nedvességnek, pornak, vibrációnak és olajszennyeződésnek. Megbízhatóan működik ipari műhelyekben, kültéri berendezésekben és egyéb igényes környezetben.
