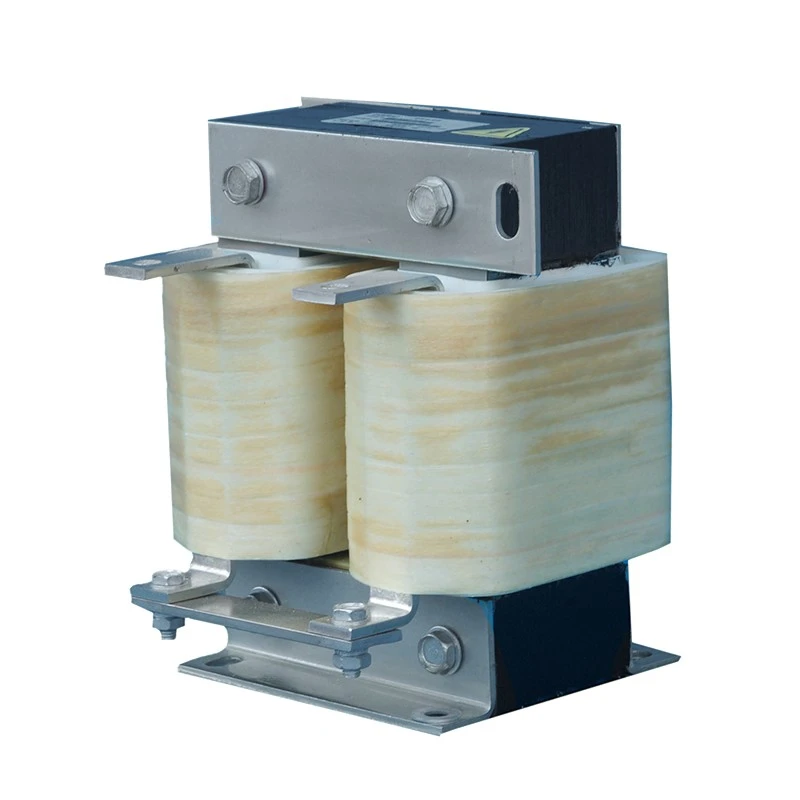

A Vertical DC Link Reactor a változtatható frekvenciájú hajtásrendszerek közbenső egyenáramú buszáramkörébe van beépítve, hogy javítsa az egyenáramú teljesítmény stabilitását folyamatos működés és dinamikus terhelésváltozások esetén.
A vízszintes, alacsony profilú kialakításokkal ellentétben ez a konfiguráció a szekrény szélességének csökkentésére összpontosít a függőlegesen elhelyezett mag és tekercsszerkezet révén. A keskeny alapterület lehetővé teszi több meghajtóelem egymás mellé szerelését, így alkalmas korlátozott vízszintes térrel rendelkező szabványos elektromos szekrényekhez.
A Dufew reaktorokat a következőkkel gyártják:
- Alacsony veszteségű hidegen hengerelt szilikonacél magok
- DC előfeszítésnek ellenálló szegmentált légrés mágneses szerkezetek
- F osztályú magas hőmérsékletű szigetelőrendszerek
- Vákuumos impregnáló kezelés
- Réz vagy alumínium tekercselési lehetőségek
Az optimalizált függőleges szerkezet megbízható induktivitást, hatékony hőelvezetést és rugalmas integrációt biztosít az ipari vezérlőrendszerekbe.
Sok ipari vezérlőszekrény nagy sűrűségű alkatrészbeépítést igényel, miközben megőrzi a kompakt teljes szélességet. A függőleges konfiguráció csökkenti a vízszintes beépítési helyet, lehetővé teszi a meghajtóegységek hatékonyabb egymás melletti elrendezését, és jobban kihasználja a rendelkezésre álló szekrénymélységet és magasságot. Ez a szerkezet különösen alkalmas VFD szekrényekhez, ahol a szélesség az elsődleges helykorlát.
A függőleges szerkezet számos ipari szekrény természetes légáramlási irányát követi, alulról felfelé haladó szellőzési útvonalat támogatva a hatékonyabb hőelvezetés érdekében folyamatos működés közben. Azáltal, hogy csökkenti a helyi hőfelhalmozódást és fenntartja a hőstabilitást névleges terhelések mellett, a kialakítás hozzájárul az állandó elektromos teljesítmény biztosításához a hosszú távú működés során.
Gyorsítás, lassítás vagy változó terhelésű működés közben az egyenáramú buszáram ingadozása növelheti a tápegységek terhelését. A reaktor segít simítani az áramingadozást és csökkenti a hullámos áram hatását, támogatja a stabilabb DC busz működést, miközben segíti a kondenzátorok és az inverter alkatrészek védelmét.
A függőleges szerkezet a praktikus szekrénybeépítéshez van optimalizálva, kis vízszintes szerelési alapterülettel, stabil légrés elhelyezéssel és kompakt csatlakozóelrendezéssel. A megbízható mechanikai támogatásnak köszönhetően az alkatrész könnyebben integrálható az ipari berendezésekbe, miközben csökkenti a szekrény általános elrendezésére vonatkozó korlátokat.
A függőlegesen elhelyezett mágneses szerkezet csökkenti a foglalt szekrény szélességét, miközben fenntartja a szükséges induktivitási teljesítményt. Szűk beépítési profilja hatékonyan kihasználja a rendelkezésre álló szekrényterületet, és jól illeszkedik a nagy sűrűségű elektromos elrendezésekhez.
A folyamatos egyenáram mágneses torzítást hozhat létre, és növelheti a telítettség kockázatát. A Dufew szegmentált légrés szerkezetet használ a stabil induktivitás fenntartása és a mágneses linearitás javítása érdekében, segítve a telítési kockázat csökkentését és a megbízható folyamatos egyenáramú működést.
A különböző névleges áramerősségek eltérő vezetékmegoldásokat igényelnek. Rendelkezésre áll réz és alumínium tekercselés, míg a fólia tekercselés nagyáramú modellekhez használható. Az optimalizált tekercsszerkezet segít az elektromos veszteségek szabályozásában és javítja a hőelvezetést a stabil, hosszú távú teljesítmény érdekében.
A sorkapocs-elrendezést kifejezetten a függőleges szekrényintegrációhoz tervezték, lehetővé téve a kényelmes csatlakoztatást a felső sínrendszerekhez, miközben csökkenti a vízszintes kábelvezetéshez szükséges helyet. Ez tisztább vezetékelrendezést eredményez, és leegyszerűsíti a beszerelést a kompakt vezérlőpanelekbe.
Példa: CDL-600-0600-EIDA
| Kód | Leírás |
|---|---|
| CDL | DC Link Reactor sorozat |
| 600 | Feszültségszint (600 = 690 VDC) |
| 0600 | Névleges áram (0600 = 600 A, 2500 = 2500 A) |
| EI | Magszerkezet (EI = háromfázisú mag, UI = egyfázisú mag) |
| D/W | Beépítési szerkezet (D = függőleges, W = vízszintes) |
| A/C | Tekercselőanyag (A = alumínium, C = réz) |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Függőleges DC Link reaktor |
| Alkalmazás | VFD DC buszrendszerek |
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Névleges áram | 5A - 3800A |
| Működési frekvencia | 50Hz / 60Hz / Testreszabható 500Hz-ig |
| Feszültségesés | 0,5% / 1% / 2% / 4% |
| Túlterhelési képesség | 1,5× névleges áram 60 másodpercig |
| Dielektromos szilárdság | 3000VAC / 50Hz / 5mA / 1min |
| Szigetelési ellenállás | ≥100MΩ (1000VDC) |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | F osztály (155 ℃) |
| Hőmérséklet osztály | T40 |
| Lángálló fokozat | UL94V-2 |
| Zajszint | ≤65 dB |
| Élettartam | ≥15 év |
| Szabványok | IEC289 / GB10229 / JB9644 |
| Alkalmazás | Fő követelmény |
|---|---|
| Szabványos VFD vezérlőszekrények | Javítsa az egyenáramú busz stabilitását |
| Liftmeghajtó rendszerek | Támogatja a gyakori gyorsulási ciklusokat |
| Daru és emelőberendezések | Fenntartja a megbízható áramátalakítást |
| Szervo hajtásrendszerek | Csökkentse a hullámzás hatását |
| Ipari automatizálási berendezések | Optimalizálja a szekrény helykihasználását |
| Fröccsöntő gépek | Növelje a meghajtórendszer megbízhatóságát |
| Tesztrendszerek | Tartsa fenn a stabil egyenáramú tápellátást |
| Összehasonlítás | Függőleges DC Link reaktor | Vízszintes DC Link reaktor |
|---|---|---|
| Szerkezet | Magas és keskeny kialakítás | Lapos, alacsony profilú kialakítás |
| Fő Előny | Megmenti a szekrény szélességét | Megmenti a szekrény magasságát |
| Legjobb telepítési állapot | Korlátozott szélesség, megfelelő magasság | Korlátozott magasság, elegendő mélység |
| Hűtési módszer | Függőleges légáramlási út | Vízszintes légáramlási út |
| Terminál elrendezés | Felső csatlakozás | Oldalsó csatlakozás |
| Tipikus alkalmazás | Szabványos ipari szekrények | Alacsony magasságú kompakt szekrények |
Alkalmas elektromos szekrényekhez, ahol korlátozott a vízszintes hely, de van függőleges távolság. A keskeny szerkezet segít a mérnököknek kompakt belső elrendezések elérésében.
A függőleges konfiguráció a szekrény szélességének csökkentésére összpontosít, míg a vízszintes konfigurációt a korlátozott szekrénymagasságú alkalmazásokhoz fejlesztették ki.
Az elektromos teljesítmény a mágneses kialakítástól, az induktivitás értékétől és a névleges áramerősségtől függ. A függőleges szerkezet főként a telepítési rugalmasságot és a szekrény integrációját javítja.
Igen. A Dufew személyre szabott megoldásokat támogat, beleértve az elektromos paramétereket, méreteket, szerelési szerkezeteket és vezetőanyagokat a projekt követelményeinek megfelelően.
A Dufew Electric személyre szabott teljesítményelektronikai alkatrészekre specializálódott, beleértve a DC Link reaktorokat, az AC reaktorokat, a fékellenállásokat, a transzformátorokat és a kapcsolódó elektromos megoldásokat.
Professzionális mérnöki képességeivel és ellenőrzött gyártási folyamataival a Dufew megbízható reaktormegoldásokat kínál az ipari automatizáláshoz, a VFD-rendszerekhez és az energiaátalakítási alkalmazásokhoz.
A gyártási lehetőségek magukban foglalják:
- Precíziós magfeldolgozás
- Tekercselés
- Légrés állítás
- Vákuumos impregnálás
- Elektromos teljesítmény vizsgálat
Minden terméket szigetelési ellenállással, feszültség-, induktivitás-, hőmérséklet-emelkedés- és zajteszttel ellenőriznek.
A Dufew folyamatosan javítja a minőségirányítást és a termékszabványokat. A vállalat ISO minőségirányítási tanúsítványt, CE-tanúsítványt, termékteszt-jelentéseket és műszaki dokumentumokat biztosít a globális ipari ügyfelek támogatására.
A Dufew exportorientált csomagolási megoldásokat alkalmaz az ipari reaktorok biztonságos szállítása érdekében.
A csomagolás tartalmazza:
- Nedvességvédelem a szigetelőelemekhez
- Megerősített rögzítés szállítás közben
- Egyedi fa tokok nagy modellekhez
- Termékazonosító és műszaki dokumentáció
Szállítás előtt minden reaktort megvizsgálnak, és az ügyfél projekt követelményeinek megfelelően ellátják a szükséges dokumentumokkal.
