Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

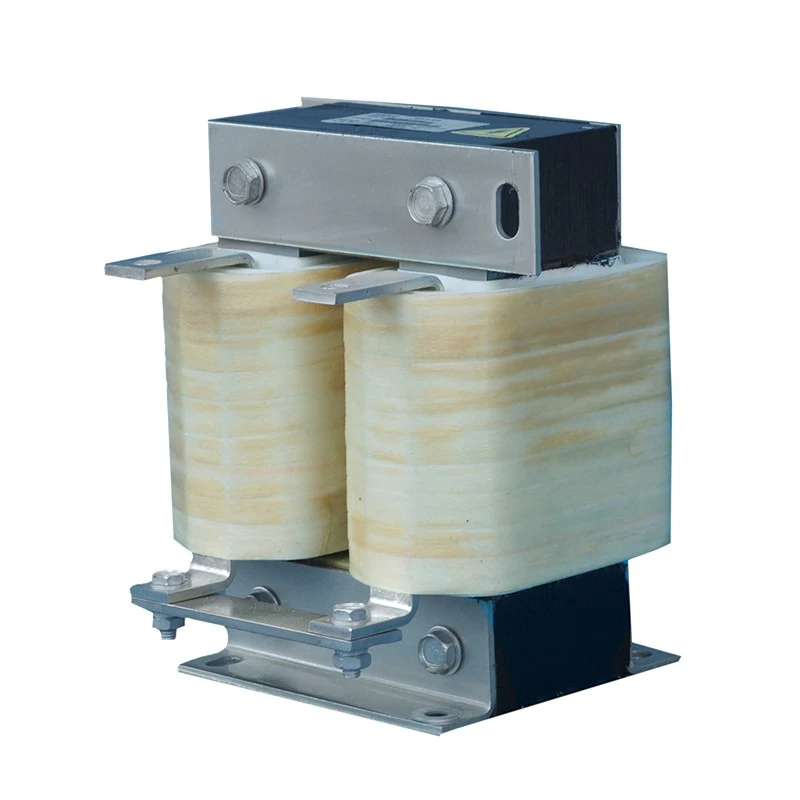

A VFD DC Link Reactor sorba van kötve a közbenső egyenáramú busz áramkörben a VFD rendszer egyenirányító hídja és inverter fokozata között.
Az AC-DC átalakítás során az egyenirányító működése és a terhelés változása áramingadozást és elektromos ingadozást okozhat az egyenáramú buszban. A reaktor induktív energiatárolási jellemzőket használ az áramváltozások simítására, a folyamatos egyenáram fenntartására és az inverteres tápegység stabilitásának javítására.
A szabványos váltakozó áramú reaktorokkal ellentétben a DC Link reaktorokat folyamatos egyenáram melletti működésre tervezték. A Dufew egy egyenáramú torzításnak ellenálló szegmentált légrés mágneses szerkezetet alkalmaz a stabil induktivitás fenntartása és a mágneses telítettség kockázatának csökkentése érdekében.
A reaktor jellemzői:
- Alacsony veszteségű hidegen hengerelt szilikon acél mag a mágneses veszteség csökkentése érdekében
- Szegmentált légrés szerkezet a stabil egyenáramú működés érdekében
- F osztályú szigetelőrendszer a magas hőmérsékletű megbízhatóság érdekében
- Vákuumos impregnálási eljárás a mechanikai szilárdság és a nedvességállóság érdekében
- Réz vagy alumínium tekercselési lehetőségek a különböző áramigényekhez
Ezek a tervezési jellemzők alkalmassá teszik a Dufew DC Link Reactors-t olyan VFD-rendszerekhez, amelyek stabil egyenáramú buszteljesítményt, hosszú élettartamot és megbízható működést igényelnek.
Az egyenirányító fokozat természetesen hullámos komponenseket generál az egyenáramban. A DC Link Reactor kisimítja az áram hullámformáját, csökkenti a hullámos áramot, és segít fenntartani a folyamatos áramvezetést, így stabilabb bemenetet biztosít az inverternek. Ez csökkenti az egyenáramú tápegység ingadozásait, és támogatja a motor egyenletes működését.
A túlzott hullámos áram növelheti a kondenzátor felmelegedését és felgyorsíthatja az alkatrészek öregedését. Azáltal, hogy csökkenti a töltési feszültséget és az egyenáramú busz alkatrészeinek hőterhelését, a reaktor segíthet meghosszabbítani a kondenzátor élettartamát, javítani az alkatrészek általános megbízhatóságát és csökkenteni a karbantartási igényeket.
Az ipari berendezések gyakran gyakori gyorsítások, fékezések és terhelésváltások mellett működnek. A reaktor segít fenntartani az inverter stabil működését és csökkenti a terhelés gyors változásának elektromos hatását, miközben támogatja a teljesítmény-félvezető eszközök megbízható működését.
Az egyenáramú busz jellemzőinek javításával és az áramtorzítás csökkentésével a reaktor segít optimalizálni az energiafelhasználást és korlátozni a harmonikusok hatását. Ez alkalmassá teszi nagy teljesítményű ipari hajtásrendszerekhez, ahol stabil elektromos teljesítményre van szükség.
A folyamatos egyenáram mágneses előfeszítést idézhet elő, és növelheti a magtelítettség kockázatát a hagyományos reaktorkonstrukciókban. A Dufew szegmentált légrés technológiája stabilabb induktivitást és jobb mágneses linearitást biztosít, segít csökkenteni a telítési kockázatot és fenntartani a megbízható működést folyamatos egyenáramú körülmények között.
A tekercsszerkezetet nagyáramú egyenáramú működésre tervezték, és az alkalmazási követelményeknek megfelelően réz- vagy alumíniumvezetőket használhat. Az alacsony ellenállásveszteség és a szabályozott hőmérséklet-emelkedés hozzájárul a stabil, hosszú távú teljesítményhez. A nagyáramú modelleknél a fólia tekercselő szerkezetek is használhatók a hőleadás javítására, miközben a kompakt beépítési kialakítást megtartják.
A vákuumos impregnálási eljárás megerősíti a szigetelőrendszert, és javítja a mechanikai stabilitást, a nedvességállóságot és a rezgésállóságot. Ez a kezelés segít megőrizni a megbízható elektromos és mechanikai teljesítményt a hosszú távú ipari működés során.
A Dufew DC Link Reactor megoldásokat széles körben alkalmazzák az ipari áramátalakító és motoros hajtásrendszerekben.
| Alkalmazás | Fő követelmény |
|---|---|
| Változófrekvenciás hajtásrendszerek | Csökkentse a DC hullámzást és javítsa a meghajtó megbízhatóságát |
| Szervo hajtásrendszerek | Javítsa az egyenáramú busz stabilitását dinamikus működés közben |
| Liftek | Támogatja a gyakori gyorsítási és fékezési ciklusokat |
| Kikötői daruk és emelőberendezések | Növelje a megbízhatóságot nagy terhelési körülmények között |
| Hengerművek | Csökkentse az elektromos feszültséget folyamatos működés közben |
| Fröccsöntő gépek | Javítsa a motor hajtás stabilitását |
| Huzalhúzó gépek | Fenntartja a sima erőátvitelt |
| Textilipari gépek | Támogatja a stabil, hosszú távú működést |
| Tesztrendszerek | Javítsa az elektromos konzisztenciát |
Egyenáramú kapcsolati reaktor használata javasolt, ha a VFD rendszer:
| Rendszer állapota | Ajánlott cél |
|---|---|
| Gyakori egyenáram-ingadozás | Csökkentse a hullámos áramot |
| Feszültségforrás VFD kondenzátor szűréssel | Védje a DC busz kondenzátorokat |
| Nagy kapacitású transzformátor ellátás | Javítsa a teljesítmény stabilitását |
| Háromfázisú feszültség kiegyensúlyozatlanság | Csökkentse az elektromos feszültséget |
| Gyakori gyorsítás és lassítás | Növelje az inverter megbízhatóságát |
| Magas energiaminőségi követelmények | Csökkentse a harmonikus hatást |
Példa: CDL-600-0600-EIDA
| Kód | Leírás |
|---|---|
| CDL | DC Link Reactor sorozat |
| 600 | Feszültségszint (600 = 690 VDC) |
| 0600 | Névleges áram (0600 = 600 A, 2500 = 2500 A) |
| EI | Magszerkezet (EI = háromfázisú mag, UI = egyfázisú mag) |
| D | Beépítési szerkezet (D = függőleges telepítés, W = vízszintes telepítés) |
| A | Tekercselőanyag (A = alumínium, C = réz) |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | VFD DC Link reaktor |
| Telepítési pozíció | DC busz áramkör az egyenirányító és az inverter között |
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50Hz / 60Hz / Testreszabható 500Hz-ig |
| Névleges áram | 5A - 3800A |
| Feszültségesés | 0,5% / 1% / 2% / 4% |
| Túlterhelési képesség | 1,5-szeres névleges áram 60 másodpercig, intervallum 1 óra |
| Dielektromos szilárdság | 3000VAC / 50Hz / 5mA / 1min |
| Szigetelési ellenállás | ≥100MΩ 1000VDC-n |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | F osztály (155 ℃) |
| Lángálló fokozat | UL94V-2 |
| Zajszint | ≤65 dB (1 méteres vízszintes távolságban tesztelve) |
| Élettartam | ≥15 év |
| Alkalmazandó szabványok | IEC289:1987 / GB10229-88 / JB9644-1999 |
A Dufew Electric személyre szabott teljesítményelektronikai alkatrészekre specializálódott, beleértve a DC Link reaktorokat, az AC reaktorokat, a fékellenállásokat, a transzformátorokat és a kapcsolódó elektromos megoldásokat.
Professzionális mérnöki képességével és ellenőrzött gyártási folyamataival a Dufew megbízható reaktormegoldásokat kínál VFD-rendszerekhez, ipari automatizáláshoz és energiaátalakítási alkalmazásokhoz.
A Dufew gyártása a következőket tartalmazza:
- Precíziós szilikonacél magfeldolgozás
- Szegmentált légrés mágneses szerkezet gyártás
- Réz és alumínium tekercsgyártás
- Vákuumos impregnáló kezelés
- Magas hőmérsékletű kikeményedési folyamat
- Elektromos teljesítmény vizsgálat
Minden reaktor szigorú ellenőrzési eljárásokon esik át, beleértve:
| Ellenőrzési tétel | Cél |
|---|---|
| Szigetelési ellenállás vizsgálata | Ellenőrizze a szigetelés megbízhatóságát |
| Dielektromos szilárdsági vizsgálat | Erősítse meg az elektromos biztonsági teljesítményt |
| Induktivitás vizsgálat | Biztosítsa a reaktor szükséges jellemzőit |
| Hőmérséklet-emelkedés vizsgálata | Ellenőrizze a hőteljesítményt |
| Zajvizsgálat | Control operating noise level |
| Megjelenési vizsgálat | Erősítse meg a gyártás minőségét |
A Dufew személyre szabott megoldásokat kínál a névleges feszültség, az áramtartomány, az induktivitás, a feszültségesés, a beépítési struktúra, a szekrénytér és a tekercsanyag-követelmények alapján. A kialakítás a különböző elektromos és mechanikai feltételekhez illeszthető, így biztosítva a megfelelő integrációt az ügyfél hajtásrendszerével.
A szolgáltatások magukban foglalják az OEM-gyártást, a testreszabott reaktortervezést, a műszaki dokumentációt és az alkalmazásmérnöki támogatást, segítve az ügyfeleket a konkrét projektkövetelmények kielégítésében a termékválasztástól a rendszerintegrációig.
A Dufew termékek az elismert ipari szabványok és minőségi követelmények szerint készülnek.
Az alkalmazandó szabványok a következők:
| Standard | Leírás |
|---|---|
| ISO 9001 | Minőségirányítási rendszer |
| IEC289:1987 | Reaktor szabvány |
| GB10229-88 | Reaktorszabvány (egyenértékű az IEC289:1987-tel) |
| JB9644-1999 | Reaktor félvezető elektromos meghajtókhoz |
| CE | A termék megfelelőségi követelménye |
A Dufew export-szabványos csomagolási megoldásokat kínál a biztonságos szállítás és a megbízható termékteljesítmény biztosítása érdekében.
- Nedvességálló védelem
- Ütésálló rögzítő szerkezet
- Megerősített export fa tokok nagy reaktorokhoz
- Termékcímkék és műszaki dokumentumok
- Szállítás előtti ellenőrzési jegyzőkönyvek
Minden egységet kiszállítás előtt megvizsgálnak, hogy megbizonyosodjanak arról, hogy az elektromos paraméterek és a mechanikai követelmények megfelelnek a vevői specifikációknak.
Dufew támogatja:
- Sorozatgyártás
- OEM projektek
- Nemzetközi szállítás
- Egyedi csomagolási követelmények
| Összehasonlítási dimenzió | VFD DC Link reaktor | Szabványos háromfázisú váltakozó áramú reaktor |
|---|---|---|
| Telepítési pozíció | Az egyenirányító és az inverter közötti egyenáramú buszszakaszba szerelve | A VFD rendszerek AC bemeneti vagy AC kimeneti oldalára telepítve |
| Mágneses mag kialakítás | Szegmentált légrés mag egyenáramhoz AC hullámos komponensekkel | Hagyományos mágneses mag szimmetrikus váltakozó áramú mágneses fluxushoz tervezve |
| Fő funkció | Sima egyenáram hullámzás, javítja az egyenáramú busz stabilitását, csökkenti az egyenáramú alkatrészek feszültségét | Csökkentse a váltakozó áramú harmonikusokat, korlátozza a túlfeszültség-áramot, és javítsa a váltakozó áramú hullámforma minőségét |
| Működési állapot | Egyenáramú előfeszítés mellett működik, és telítésálló kialakítást igényel | Váltakozó váltakozó áramú mágneses körülmények között működik |
| Tipikus alkalmazásérték | Védi az egyenáramú kondenzátorokat és javítja az inverter működési stabilitását | Javítja az AC oldali áramminőséget és a motoroldali védelmet |
Az egyenáramú buszáramkörbe egy DC Link Reactor van beépítve az áramingadozások kisimítása és az egyenáramú alkatrészek hullámfeszültségének csökkentése érdekében. A váltakozó áramú oldalon egy AC reaktor van felszerelve a bemeneti harmonikusok vagy a kimeneti elektromos feszültség szabályozására. Beépítési helyzetük és tervezési követelményeik eltérőek.
Nagy névleges teljesítményű VFD-rendszerekhez, jelentős egyenáram-hullámozással, gyakori terhelésváltásokkal vagy javított egyenáramú buszstabilitást igénylő alkalmazásokhoz ajánlott.
A hullámos áram korlátozásával és a töltőáram ingadozásának csökkentésével a reaktor csökkenti az egyenáramú kondenzátorok hő- és elektromos igénybevételét, így javítja azok megbízhatóságát és élettartamát.
Igen. A Dufew támogatja a névleges feszültség, áramkapacitás, induktivitás érték, feszültségesés, tekercsanyag, méretek és telepítési konfiguráció testreszabását a projekt követelményei szerint.
A Dufew Electric személyre szabott DC Link Reactor megoldásokat kínál ipari VFD-rendszerekhez, áramátalakító berendezésekhez és automatizálási alkalmazásokhoz.
Professzionális mérnöki képességekkel, fejlett gyártási folyamatokkal és szigorú minőség-ellenőrzéssel a Dufew segít az ügyfeleknek javítani az egyenáramú busz stabilitását, csökkenteni az elektromos feszültséget és megbízható, hosszú távú működést elérni.
Lépjen kapcsolatba a Dufew Electric-vel a testreszabott reaktortervezés, az OEM-ek együttműködése és a projekttámogatás érdekében.
