Az ipari hajtásrendszerekben az egyenáramú reaktorokat általában a közbenső egyenáramkörbe szerelik be, hogy csökkentsék az egyenirányítás és a terhelésváltozás okozta áramingadozást. A hagyományos függőleges reaktorszerkezetek azonban telepítési nehézségeket okozhatnak olyan kompakt szekrényekben, ahol a függőleges hely korlátozott.

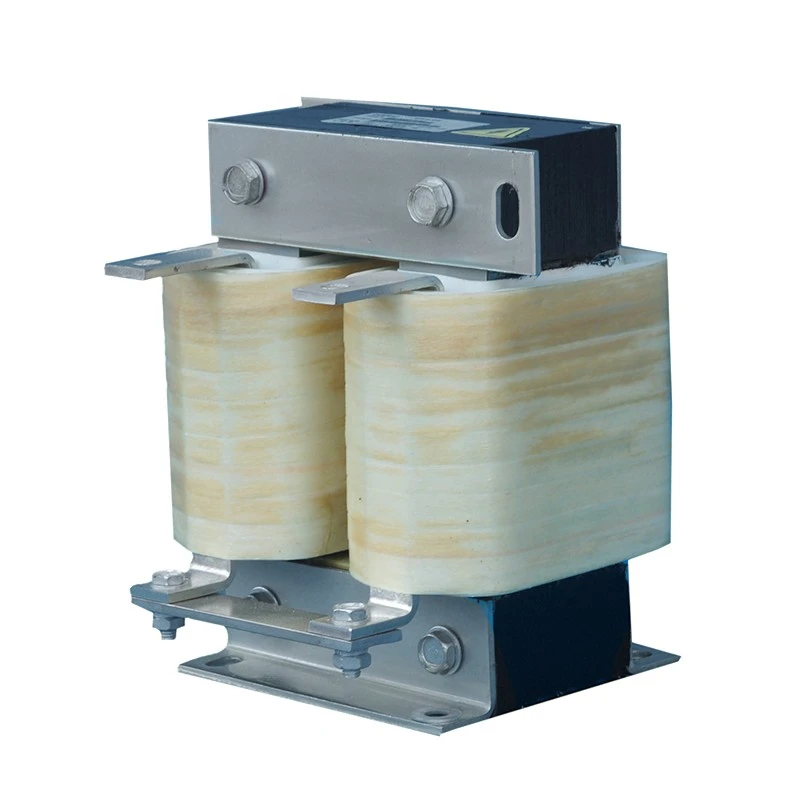

A Dufew Electric Horizontal DC Link Reactor lapos mágneses szerkezetet alkalmaz vízszintesen elhelyezett maggal és tekercsszerelvénnyel. Ez a kialakítás csökkenti a teljes magasságot, miközben megtartja a szükséges induktivitás- és hőképességet.
A reaktor alacsony veszteségű hidegen hengerelt szilíciumacél laminálással, magas hőmérsékletű F osztályú szigetelőanyagokkal és vákuumimpregnálási technológiával készül. A nagy áramerősségű alkalmazásokhoz orsó nélküli fólia tekercselő szerkezetek állnak rendelkezésre a kompakt méretek, a jobb hőelvezetés és a stabil folyamatos működés érdekében.
A szabványos függőleges reaktorokkal ellentétben a vízszintes konfiguráció a mechanikai integrációra, a légáramlás optimalizálására és a szekrényelrendezés rugalmasságára összpontosít, így alkalmas a modern kompakt meghajtó berendezésekhez.
Sok ipari vezérlőszekrény szigorú magassági korlátozásokkal rendelkezik a többrétegű VFD elrendezések, a gépbe integrált elektromos burkolatok, a mobil táprendszerek vagy a keskeny egyenáramú tápszekrények miatt. Az alacsony profilú konfiguráció csökkenti a teljes magasságot, miközben jobban kihasználja a rendelkezésre álló szekrényszélességet, lehetővé téve a szűk beépítési hellyel rendelkező berendezésekbe való könnyebb beépítést. A hagyományos függőleges reaktorokhoz képest ez az elrendezés nagyobb rugalmasságot biztosít a mérnökök számára a szekrények elrendezésének optimalizálása során a burkolat magasságának növelése nélkül.
A hőkezelés kritikus fontosságú a folyamatos áram alatt működő egyenáramú reaktorok számára. A vízszintes szellőztetési kialakítás több felületen keresztüli légáramlásnak teszi ki a tekercseket, míg az oldalsó szellőzés csökkenti a hőfelhalmozódást, a szélesebb hőelvezetési terület pedig egyenletesebb hőmérséklet-eloszlást tesz lehetővé. Az IP20-as védőburkolatokat úgy tervezték, hogy fenntartsák a hatékony légáramlást, és biztosítsák a stabil teljesítményt hosszú távú, teljes terhelés mellett.
Az olyan alkalmazások, mint a daruk, mobil berendezések és ipari gépek, megbízható mechanikai stabilitást igényelnek. A szélesebb rögzítési alap erősebb tartást biztosít, míg a többpontos rögzítés segít korlátozni az elmozdulást működés közben. A stabil légrés szerkezet megőrzi az állandó induktivitásteljesítményt, és a biztonságos kapocscsatlakozások segítenek ellenállni a vibrációnak az igényes ipari környezetben.
Az oldalsó kivezetések elrendezése leegyszerűsíti a keskeny elektromos szekrényekbe való beépítést azáltal, hogy csökkenti a függőleges vezetékezési akadályokat, és adott esetben lerövidíti az egyenáramú buszok útvonalának távolságát. Lehetővé teszi a pozitív és negatív kábelek tisztább elrendezését is, segítve a mérnököket kompaktabb és rendezettebb elektromos elrendezésben.
Példa: CDL-600-0600-EIDA
| Kód | Leírás |
|---|---|
| CDL | DC Link Reactor sorozat |
| 600 | Feszültségszint (600 = 690 VDC) |
| 0600 | Névleges áram (0600 = 600 A, 2500 = 2500 A) |
| EI | Magszerkezet (EI = háromfázisú mag, UI = egyfázisú mag) |
| D | Beépítési szerkezet (D = függőleges telepítés, W = vízszintes telepítés) |
| A | Tekercselőanyag (A = alumínium, C = réz) |
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50Hz / 60Hz / Akár 500Hz |
| Névleges áram | 5A - 3800A |
| Túlterhelési képesség | 1,5-szeres névleges áram 60 másodpercig, intervallum 1 óra |
| Feszültségesés | 0,5% / 1% / 2% / 4% |
| Dielektromos szilárdság | 3000VAC / 50Hz / 5mA / 1min |
| Szigetelési ellenállás | ≥100MΩ (1000VDC) |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | T40 / F osztály (155 ℃) |
| Lángálló fokozat | UL94V-2 |
| Zajszint | ≤65 dB (a reaktortól 1 méteres vízszintes távolságban tesztelve) |
| Élettartam | ≥15 év |
| Szabványok | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (Equivalent to IEC289:1987) / JB9644-1999 Reactor for Semiconductor Electrical Drives |
A vízszintes mag és tekercselrendezés jelentősen csökkenti a teljes beépítési magasságot a hagyományos függőleges egyenáramú reaktorokhoz képest.
Ez a kialakítás segít:
- Beilleszthető az ultravékony VFD szekrényekbe korlátozott függőleges távolsággal
- Támogatja a többrétegű szekrény elrendezést anélkül, hogy zavarná a felső alkatrészeket
- Javítja a helykihasználást a kompakt elektromos házakban
- Egyszerűsítse a gépre szerelt vezérlőrendszerekbe való integrálást
A lapos szerkezet különösen alkalmas keskeny és hosszúkás szekrényekhez, ahol a magasság az elsődleges beépítési korlát.
A hőkezelés kritikus fontosságú a folyamatos áramterhelés mellett működő egyenáramú reaktorok számára.
A vízszintes kialakítás javítja a hőelvezetést:
- Szélesebb tekercselési felületek légáramlásnak kitéve
- Oldalsó szellőző csatornák, amelyek csökkentik a hő felhalmozódását
- Hosszabb idejű működés során egyenletesebb hőmérséklet-eloszlás
- Kompatibilis IP20-as védettségű kialakítás a légáramlási utak elzárása nélkül
A függőlegesen egymásra rakott szerkezetekhez képest a vízszintes légáramlási út segít csökkenteni a helyi forró pontokat és javítja a működési stabilitást.
Az ipari berendezések, például a mobil energiaellátó rendszerek, emelőberendezések és nehézgépek folyamatos mechanikai vibrációt tapasztalhatnak.
A reaktor megerősített vízszintes rögzítőszerkezettel rendelkezik, amely a következőket tartalmazza:
- Szélesebb alaptámasz a jobb mechanikai stabilitás érdekében
- Több rögzítési pont az elmozdulás kockázatának csökkentése érdekében
- Stabil légrés pozicionálás az állandó induktivitás fenntartása érdekében
- Biztonságos oldalsó csatlakozóelrendezés a kábelfeszültség csökkentése érdekében
Ez a kialakítás növeli a megbízhatóságot azokban az alkalmazásokban, amelyek hosszú távú működést igényelnek vibrációs körülmények között.
A hatékony kábelelrendezés fontos a nagy sűrűségű elektromos szekrényekben.
A vízszintes konfiguráció a következőket kínálja:
- Oldalt elhelyezett pozitív és negatív kapcsok a könnyebb kábelvezetés érdekében
- Csökkentett függőleges akadály a szekrény belsejében
- Rövidebb és tisztább DC busz csatlakozások
- Jobb elválasztás a DC pozitív és negatív vezetékek között
Az optimalizált vezetékelrendezés segít a mérnököknek tisztább szekrénykialakításban elérni, miközben javítja a telepítési hatékonyságot és a karbantartás hozzáférhetőségét.
A Horizontal DC Link Reactor ideális szerszámgépekben, kompakt gyártósorokban és integrált automatizálási berendezésekben használt ultravékony elektromos vezérlőszekrényekhez, ahol a függőleges beépítési hely korlátozott, de a szekrénymélység rendelkezésre áll.
Az alacsony magasságú szerkezet lehetővé teszi a mérnökök számára, hogy a reaktor méretének növelése nélkül telepítsék a reaktort, így alkalmas helyérzékeny berendezések kialakítására.
A többrétegű VFD-szekrény-összeállításokban az egyes meghajtórészek függőleges távolsága korlátozott a halmozott alkatrészek elrendezése miatt.
A vízszintes szerkezet segít elkerülni a felső és alsó berendezési rétegekkel való interferenciát, miközben fenntartja a stabil egyenáramú busz áramteljesítményét, így alkalmas kompakt meghajtószekrényekhez, amelyek nagy alkatrészsűrűséggel rendelkeznek.
A mobil generátorkészletek, a járműre szerelt tápegységek és a hordozható meghajtórendszerek gyakran kompakt elektromos burkolatot igényelnek szigorú magassági korlátozásokkal.
A lapos profilú kialakítás lehetővé teszi a vízszintes beépítést kis hézagú házakba, miközben megőrzi a megbízható működést vibráció és mobil munkakörülmények között.
A hosszú lineáris konfigurációkban elhelyezett elektromos helyiségek vagy kapcsolószekrények számára, ahol a szekrény magassága korlátozott, de a belső mélység rendelkezésre áll, a vízszintes reaktor praktikus telepítési megoldást kínál.
Lapos szerkezete lehetővé teszi a szekrény alapterületének jobb kihasználását és leegyszerűsíti a belső alkatrészek elrendezését.
A galvanizáló és elektrolizáló berendezések általában keskeny egyenáramú tápegységeket használnak, ahol a gyűjtősín hely és a beépítési magasság korlátozott.
A vízszintes egyenáramú reaktor lapos konfigurációban telepíthető az egyenáram-kimenet stabilizálása érdekében, miközben alkalmazkodik a kompakt egyenirányító szekrény elrendezéséhez.
| Összehasonlítás | Vízszintes DC Link reaktor | Függőleges DC Link reaktor |
|---|---|---|
| Szerkezet | Lapos mag és vízszintes tekercselés | Függőleges halmozott magszerkezet |
| Telepítési hely | Alacsony magasságú szekrényekhez tervezték | Nagyobb függőleges távolságot igényel |
| Kabinet integráció | Kompakt és testreszabott elrendezésekhez alkalmas | Alkalmas hagyományos szekrényekhez |
| Hűtési módszer | Vízszintes légáramlás szélesebb hőelvezetési területtel | Függőleges légáramlás kialakítás |
| Vezetékezési elrendezés | Az oldalsó csatlakozók leegyszerűsítik a kompakt útvonaltervezést | A függőleges kapcsok további magasságot igényelnek |
| Mechanikai stabilitás | A szélesebb alap javítja a rezgésállóságot | Kisebb alapterületű szerkezet |
A Dufew Electric személyre szabott teljesítményelektronikai alkatrészekre specializálódott, beleértve a DC Link reaktorokat, az AC reaktorokat, a fékellenállásokat, a transzformátorokat és a kapcsolódó elektromos megoldásokat.
Tapasztalt mérnöki csapataival és ellenőrzött gyártási folyamataival a Dufew megbízható reaktortermékeket kínál VFD-rendszerekhez, ipari automatizáláshoz és energiaátalakítási alkalmazásokhoz.
A gyártási lehetőségek a következők:
- Precíziós magfeldolgozás és tekercselés
- DC légrés szerkezet optimalizálása
- Vákuumos impregnálás és szigetelés kezelés
- Elektromos teljesítmény és megbízhatóság vizsgálata
Minden reaktort olyan kulcsfontosságú vizsgálatokon keresztül ellenőriznek, mint a szigetelési ellenállás, a feszültségállóság, az induktivitás, a hőmérséklet-emelkedés és a zajvizsgálat.
A Dufew Electric folyamatosan fejleszti minőségirányítási rendszerét és termékszabványait. A vállalat ISO minőségirányítási tanúsítványt, CE-tanúsítványt, termékteszt-jelentéseket és műszaki dokumentációt biztosít a globális ügyfélprojektek támogatására.
A Dufew OEM-gyártást, testreszabott terveket és mérnöki támogatást kínál az alkalmazási követelmények alapján.
A Dufew Electric professzionális csomagolási megoldásokat alkalmaz a reaktor teljesítményének védelme érdekében a nemzetközi szállítás során.
A csomagolási intézkedések a következők:
- Nedvességálló és szigetelő védelem
- Megerősített rögzítés az ütközési sérülések elkerülése érdekében
- Export-szabványú faházak nagy reaktorokhoz
- Termékcímkék és műszaki dokumentumok az egyszerű telepítés érdekében
Szállítás előtt minden egységet megvizsgálnak, és a szükséges specifikációkkal, tesztjelentésekkel és testreszabott csomagolási megoldásokkal szállítják.
A Dufew támogatja a kötegelt rendeléseket, az OEM projekteket és a globális szállítási követelményeket.
Ez a kialakítás akkor javasolt, ha az elektromos szekrény magassága korlátozott, de elegendő szélességű vagy mélységű. A lapos szerkezet segít a mérnököknek integrálni az egységet kompakt szekrényekbe, miközben megőrzi a megbízható DC busz teljesítményt.
Nem. Az elektromos teljesítmény főként az induktivitás kialakításától, a mágneses szerkezettől, a névleges áramerősségtől és a tekercselési technológiától függ. A vízszintes konfiguráció elsősorban a telepítési rugalmasságot, a hűtési hatékonyságot és a szekrényintegrációt javítja.
Igen. A Dufew személyre szabott megoldásokat kínál, beleértve a névleges áramerősséget, a feszültségigényeket, az induktivitás értékeket, a méreteket, a szerelési módot és a tekercselési anyagokat az ügyfél berendezési igényei szerint.
Igen. A megerősített rögzítőszerkezet és a stabil légrés kialakítás javítja a mechanikai megbízhatóságot. Alkalmazható folyamatos vibrációnak kitett ipari berendezésekben, például mobil rendszerekben, emelőberendezésekben és nagy teherbírású gépekben.
