Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

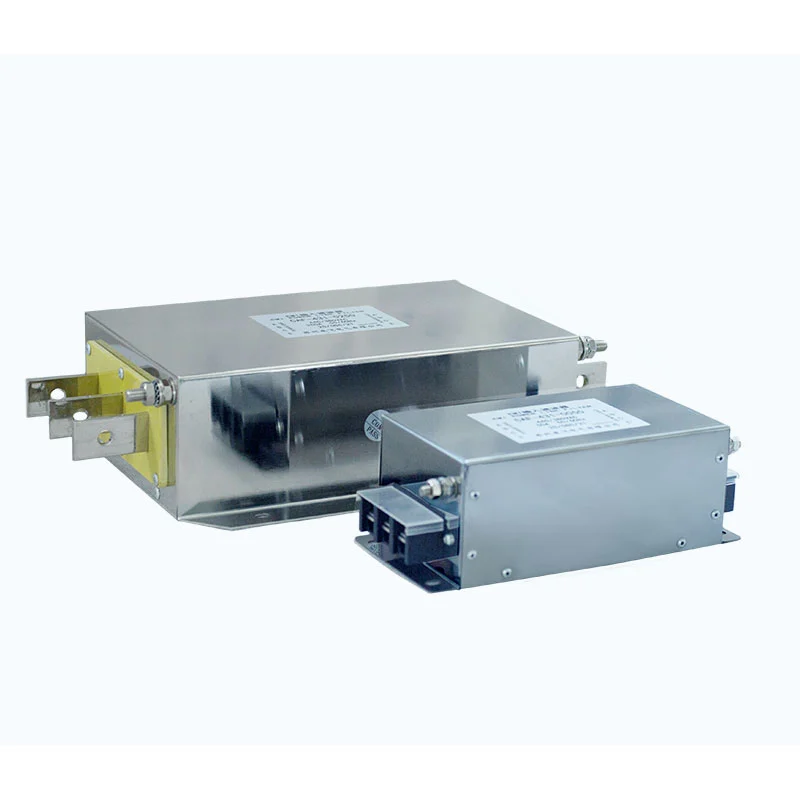

A Dufew elektromos passzív szűrőt VFD-kből, átalakítókból, egyenirányítókból és egyéb nemlineáris terhelésekből származó harmonikus áramok által érintett ipari energiarendszerekhez tervezték. A szűrőreaktorok, kondenzátorok és nem induktív csillapító ellenállások hangolt LC áramkörben kombinálásával alacsony impedanciájú utat biztosít a kiválasztott harmonikus frekvenciákhoz, és segít csökkenteni a harmonikus áram keringését az áramhálózatban.
Az AC-DC konverzió és a teljesítményelektronikai kapcsolás során keletkező nemlineáris terhelések hozzájárulhatnak a transzformátor túlmelegedéséhez, megnövekedett kábelveszteséghez, csökkentett teljesítménytényezőhöz, az elektromos berendezésekre nehezedő további terheléshez és instabil áramminőséghez. A rendszer állapotától függően a szűrési konfiguráció úgy alakítható ki, hogy a jellemző harmonikusokat, például az 5., 7., 11. és magasabb rendű komponenseket kezelje.
A rendszer segít csökkenteni a harmonikus áram torzítását, javítja a teljesítménytényezőt, korlátozza a harmonikus veszteségeket, és támogatja a stabil elektromos működést. Az aktív harmonikus kompenzációs rendszerekkel összehasonlítva a passzív szűrés viszonylag egyszerű elektromos struktúrát alkalmaz, bonyolult vezérlőáramkörök nélkül, így alkalmas a folyamatos működésre ipari alkalmazásokban, kiszámítható harmonikus jellemzőkkel.
A reaktor és a kondenzátor egy hangolt LC ágat alkot, amelyet meghatározott harmonikus frekvenciákra terveztek.
Amikor a harmonikus áramok elérik a tervezett frekvenciatartományt, a szűrőág alacsonyabb impedanciájú utat biztosít, mint az áramhálózat, lehetővé téve a harmonikus áramok hatékony elnyelését.
Ez a kialakítás biztosítja:
- Célzott harmonikus csökkentés
- Alacsonyabb áram hullámforma torzítás
- Jobb elektromos stabilitás
- Folyamatos ipari üzemképesség
Az integrált nem induktív ellenállás szabályozza a rezonancia karakterisztikát és javítja az áramkör stabilitását.
A csillapító szerkezet segít:
- Megakadályozza a túlzott rezonancia erősítést
- Korlátozza az abnormális harmonikus áramot
- Javítja a kondenzátor megbízhatóságát
- A rendszer élettartamának meghosszabbítása
A passzív kialakítás DSP vezérlők vagy további elektronikus kompenzációs modulok nélkül működik, ami egyszerű elektromos szerkezetet eredményez kevesebb vezérlőelemgel, alacsonyabb karbantartási igényekkel és jó alkalmazkodóképességgel az ipari működési környezetekhez.
A harmonikus áramkeringés csökkentésével a rendszer segíthet a transzformátor- és kábelveszteségek korlátozásában, a hőmérséklet-emelkedés csökkentésében, a teljesítménytényező javításában és a csatlakoztatott elektromos berendezések stabilabb működésében.
A Dufew mérnöki szempontokat alkalmaz a mágneses alkatrészek, a reaktor és a kondenzátor illesztése, a hőteljesítmény és az elektromos biztonság tekintetében. Az így kapott konfiguráció alkalmas ipari villamosenergia-rendszerek folyamatos működésére, viszonylag kiszámítható harmonikus jellemzőkkel.
A Dufew passzív szűrő viszonylag stabil harmonikus jellemzőkkel rendelkező ipari rendszerekhez alkalmas.
| Alkalmazás | Cél |
|---|---|
| VFD rendszerek | Csökkentse a harmonikus áramtorzítást |
| Több motoros hajtás | Javítsa az elektromos hálózat stabilitását |
| Egyenirányító berendezés | Szabályozza a karakterisztikus harmonikusokat |
| UPS rendszerek | Csökkentse a harmonikus hatást |
| Ipari automatizálás | Az elektromos megbízhatóság javítása |
A tipikus alkalmazások közé tartoznak a gyártóüzemek, kohászati és vegyipari feldolgozó létesítmények, bányászati berendezések, textilipari gépek, papírgyártó sorok, kikötői gépek és fröccsöntő rendszerek, ahol nemlineáris terheléseket és harmonikus áramokat kell kezelni.
A különböző elektromos rendszerek eltérő szűrési paramétereket igényelnek.
A Dufew mérnöki támogatást nyújt a következők alapján:
- Harmonikus mérési adatok
- Terhelési jellemzők
- A rendszer feszültségszintje
- Telepítési környezet
- Szükséges THDi teljesítmény
Testreszabott megoldások állnak rendelkezésre a különböző ipari áramminőségi követelményekhez.
A megfelelő szűrési megoldás kiválasztásához a következők értékelése szükséges:
| Kiválasztási tényező | Megfontolás |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Névleges áram | Folyamatos üzemi áram |
| Harmonikus Forrás | VFD, egyenirányító, UPS, átalakító |
| Harmonikus spektrum | 5. / 7. / 11. rendű alkatrészek |
| Kötelező teljesítmény | THDi fejlesztési cél |
| Telepítési környezet | Hely, szellőzés, védelmi követelmények |
A Dufew testreszabott ajánlásokat ad a harmonikus mérési adatok, a rendszerparaméterek és a projektkövetelmények alapján.
A Dufew Electric az ipari teljesítményelektronika gyártására specializálódott, passzív szűrőket, reaktorokat, fékellenállásokat, transzformátorokat és testreszabott elektromos megoldásokat kínál ipari alkalmazásokhoz. Mérnöki munkája kiterjed a harmonikus elemzésre, az elektromos paraméterek illesztésére és az áramminőségi követelményekre, támogatva az alkalmazás-specifikus terméktervezést és -gyártást.
A legfontosabb gyártási lehetőségek közé tartozik a mágneses mag feldolgozása, a precíziós reaktortekercselés, a kondenzátor és az ellenállás illesztése, az elektromos paraméterek ellenőrzése és a hőteljesítmény tesztelése. A termék konfigurációjától függően a minőségellenőrzés a következőket foglalhatja magában:
- Szigetelési ellenállás vizsgálata
- Dielektromos ellenállás vizsgálat
- Rezonancia paraméterek ellenőrzése
- Hőmérséklet-emelkedés vizsgálata
- Elektromos paraméterek ellenőrzése
- Végső megjelenési ellenőrzés
A minőségi dokumentáció tartalmazhat ISO minőségirányítási tanúsítványt, terméktesztelési jelentéseket és elektromos teljesítmény-ellenőrzési feljegyzéseket a vonatkozó termék- és projektkövetelményeknek megfelelően.
A Dufew Electric támogatja az OEM gyártást, a testreszabott elektromos tervezést, a mérnöki együttműködést és a projektalapú áramminőségi megoldásokat.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50Hz / 60Hz |
| Névleges áram | 5A - 1600A |
| Harmonikus célpont | 5. / 7. / 11. / Magasabb rendű felharmonikusok |
| Szűrési szerkezet | Hangolt LC rezonancia áramkör |
| Hőmérséklet emelkedés | ≤80K |
| Zajszint | ≤65 dB |
| Dielektromos szilárdság | 3000VAC / 10S |
| Szigetelési ellenállás | ≥100MΩ |
| Védelmi fokozat | IP00 / IP22 |
| Szigetelési osztály | F osztály (155 ℃) |
| Lángálló fokozat | UL94V-2 |
| Szabványok | IEC61000 / GB/T14549-1993 |
| Összehasonlítás | Passzív szűrő | Aktív harmonikus szűrő |
|---|---|---|
| Működési elv | Hangolt LC rezonancia áramkör | Teljesítmény elektronikus kompenzáció |
| Fő komponensek | Reaktorok, kondenzátorok, ellenállások | Tápmodulok és vezérlők |
| Harmonikus válasz | Speciális harmonikus viszonyokra tervezve | Dinamikus kompenzáció |
| Ellenőrzési követelmény | Nincs külső vezérlőrendszer | Elektronikus vezérlést igényel |
| Karbantartás | Egyszerű karbantartás | Bonyolultabb karbantartás |
| Alkalmazás | Stabil ipari terhelés | Változó harmonikus környezetek |
A passzív szűrő reaktorokból, kondenzátorokból és csillapító ellenállásokból áll, amelyek hangolt LC áramkört alkotnak. Ezek az alkatrészek alacsony impedanciájú utat biztosítanak a kiválasztott harmonikus áramokhoz, és segítenek javítani az áramminőséget.
A modell kiválasztása a névleges feszültségtől, az üzemi áramtól, a harmonikus forrástól, a harmonikus spektrumtól, a THDi követelményektől, a rendszer konfigurációjától és a telepítési feltételektől függ.
A passzív szűrés általában stabil harmonikus karakterisztikával rendelkező rendszerekben alkalmazható. A gyorsan változó harmonikus terhelésű alkalmazások alternatív kompenzációs megoldásokat igényelhetnek.
Igen. A Dufew testreszabott megoldásokat kínál a feszültségszint, az áramkapacitás, a harmonikus jellemzők, a telepítési követelmények és a projekt feltételei alapján.
