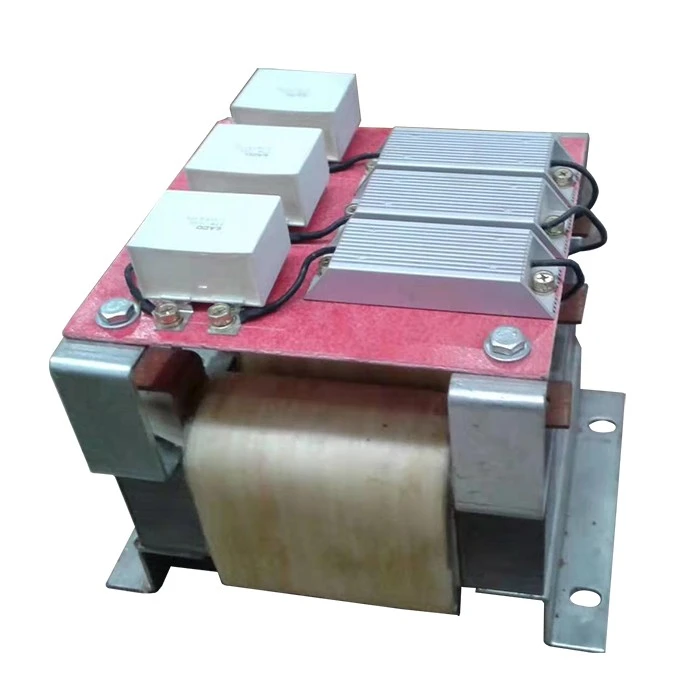

Származékos feszültségszűrő

A Dufew elektromos származékos feszültségszűrő a VFD kimeneti oldalán található, hogy javítsa az inverter és a motor közötti elektromos viszonyokat. A modern inverterrendszerek nagy sebességű kapcsolóeszközöket használnak a precíz fordulatszám- és nyomatékszabályozáshoz, de a gyors PWM feszültségátmenetek meredek feszültségéleket hozhatnak létre, amelyek növelik a dv/dt feszültséget a motortekercseken, a kábelimpedancia eltérése által okozott visszavert feszültséget, a motor és a test közötti közös módú feszültséget, a csapágyáram kockázatát és az elektromágneses interferencia kockázatát.

Ezek a hatások észrevehetőbbé válhatnak hosszú motorkábelek, magas inverter kapcsolási frekvenciák, eredetileg nem inverteres használatra tervezett motorok vagy szigorú elektromos stabilitási követelményeket támasztó ipari berendezések esetén. A Dufew szabályozott ellenállású LC csillapító szerkezetet használ a nagyfrekvenciás oszcillációs energia elnyelésére, a feszültség-átmeneti sebességek lassítására és a tranziens elektromos feszültség csökkentésére, miközben fenntartja az inverter normál működését.

A szűrő segíthet csökkenteni a PWM feszültségcsúcsokat, a motor szigetelési feszültségét, a visszavert hullámhatásokat és a nagyfrekvenciás interferenciákat, miközben javítja a kábelátviteli feltételeket és a hajtásrendszer általános kompatibilitását.

Hogyan működik a Dufew dv/dt technológia?

LC csillapító szerkezet a feszültségátmenet szabályozásához

Az inverter kapcsolása során a PWM impulzusok gyors, nagyfrekvenciás feszültségváltozásokat generálnak, amelyek a motorkábelen haladnak keresztül. A szűrő szabályozott impedanciát vezet be a kimeneti áramkörbe, hogy korlátozza a gyors feszültségváltozásokat és a tranziens túlfeszültséget, javítva a feszültségviszonyokat a motorkapcsokon és csökkentve a visszavert hullám hatását. A hagyományos kimeneti reaktorokhoz képest a csillapító szerkezet további szabályozást biztosít a nagyfrekvenciás feszültségingadozáshoz.

Közös módú feszültségszabályozás

A nagyfrekvenciás kapcsolás közös módú feszültséget hozhat létre a motortekercsek, a kábelvezetők és a földelési rendszer között. A Dufew optimalizálja a mágneses és elektromos kialakítást a közös módú interferencia és a nagyfrekvenciás feszültségkomponensek csökkentése érdekében, ami segíthet korlátozni a tengelyfeszültség hatásait, csökkenteni a csapágykisülési áram kockázatát és javítani az EMC-teljesítményt.

Motorvédelmi teljesítmény

A szigetelési feszültség csökkentése PWM működés közben

A gyors feszültségátmenetek és az ismétlődő PWM impulzusok növelhetik a motor tekercsszigetelésének elektromos igénybevételét, és idővel hozzájárulhatnak a szigetelés öregedéséhez. A feszültségnövekedés mértékének mérséklésével és a tranziens csúcsok korlátozásával a Dufew segít csökkenteni a tekercselés szigetelési feszültségét, és alkalmas olyan utólagos beépítési alkalmazásokhoz, ahol a meglévő motoroknak jobb kompatibilitásra van szükségük a VFD működéssel.

A csapágy megbízhatóságának javítása

A közös üzemmódú feszültség nagyfrekvenciás áramutakat hozhat létre a motor csapágyain keresztül, ami potenciálisan növeli a tengelyfeszültséget és a csapágykisülési hatásokat. A nagyfrekvenciás feszültségkomponensek csökkentésével a szűrő segít korlátozni a tengelyfeszültség befolyását és a csapágyárammal kapcsolatos károsodásokat, miközben támogatja a motor stabilabb működését.

Folyamatos ipari működés támogatása

Folyamatos üzemi körülmények között üzemelő motorok esetében a feszültségtranziensek és a nagyfrekvenciás elektromos feszültség szabályozása segíthet fenntartani a berendezések rendelkezésre állását, és csökkentheti a motorok és a csatlakoztatott alkatrészek elektromos igénybevételét. Ez támogatja az ipari hajtásrendszerek stabil működési és karbantartási követelményeit.

Alkalmazásválasztási útmutató

A dv/dt szűrési megoldást általában akkor fontolgatják, ha a rendszerek:

Tipikus alkalmazások

A Dufew megoldások alkalmasak:

A tipikus alkalmazások közé tartozik az ipari automatizálás, a CNC-gépek, a kikötőberendezések, a fröccsöntő gépek, a textilipari gépek, a papírfeldolgozó berendezések és a vizsgálórendszerek, ahol a VFD-hajtású motorok jobb feszültségszabályozást és motoroldali elektromos védelmet igényelnek.

Műszaki tervezési jellemzők

Alacsony veszteségű mágneses komponens kialakítás

A Dufew optimalizált mágneses anyagokat és alkatrész-szerkezeteket használ a stabil induktivitási jellemzők fenntartása érdekében, miközben csökkenti a mágneses veszteségeket és támogatja a hatékony hőelvezetést a folyamatos működés során.

Ipari szigetelőrendszer

A szigetelőrendszer F osztályú szigetelőanyagokat és vákuum-impregnáló kezelést alkalmazhat a szigetelés integritásának, mechanikai szilárdságának és a környezeti feltételekkel szembeni ellenállásának javítása érdekében az ipari működés során.

Rugalmas telepítési konfiguráció

A különböző szekrény- és berendezés-elrendezésekhez a Dufew támogatja az IP00 és IP22 védelmi opciókat, a függőleges vagy vízszintes telepítést, az egyedi méreteket és a projekt-specifikus mechanikai konfigurációkat az alkalmazási követelményeknek megfelelően.

Műszaki előírások

dv/dt szűrő kontra szinuszos szűrő

Gyártási képesség és minőségbiztosítás

A Dufew Electric ipari teljesítményelektronikai alkatrészekre specializálódott, beleértve a szűrőket, reaktorokat, fékellenállásokat, transzformátorokat és testreszabott elektromos megoldásokat. A motorvédő szűrőtermékek esetében a gyártási folyamat kiterjed a mágneses mag kiválasztására, a precíziós tekercselésre, a szigeteléskezelésre, a vákuumimpregnálásra, az elektromos teljesítmény tesztelésére és a végső ellenőrzésre.

A legfontosabb minőségellenőrzések a következőket tartalmazhatják:

- Szigetelési ellenállás vizsgálata
- Dielektromos ellenállás vizsgálat
- Induktivitás ellenőrzése
- Hőmérséklet-emelkedés vizsgálata
- Végső termékellenőrzés

A Dufew Electric támogatja az OEM gyártást, a testreszabott elektromos paramétereket, a mérnöki alkalmazások támogatását és a projektalapú megoldásokat. A termék- és projektkövetelményeknek megfelelően tanúsítási dokumentumok és terméktesztelési jelentések is rendelkezésre állnak.

GYIK

1. kérdés: Mire használják a származtatott feszültségszűrőt a VFD rendszerekben?

A származékos feszültségszűrőt a dv/dt feszültség, a tranziens feszültségcsúcsok és az inverter kapcsolása által keltett nagyfrekvenciás interferenciák csökkentésére használják. Segít javítani a motorszigetelés védelmét és a rendszer megbízhatóságát.

Q2: Mikor kell ezt a megoldást választani?

Hosszú motorkábelekkel, inverteres szabványos motorokkal, magas kapcsolási frekvenciákkal, csapágyárammal kapcsolatos alkalmazásokhoz vagy szigorú EMC-követelményekhez ajánlott.

3. kérdés: Mi a különbség a dv/dt szűrő és a szinuszos szűrő között?

A dv/dt szűrő elsősorban a feszültségemelkedés mértékét és a tranziens feszültségfeszültséget csökkenti, míg a szinuszos szűrő tovább alakítja a PWM kimenetet egy közel szinuszos hullámformává, nagyobb szűrési teljesítménnyel.

4. kérdés: A Dufew testreszabhatja a motorvédelmi megoldásokat?

Igen. A Dufew testreszabott megoldásokat kínál a rendszerfeszültség, az áramkapacitás, a vivőfrekvencia, a kábelhossz, a telepítési követelmények és az alkalmazási feltételek szerint.

Egyedi motorvédelmi megoldások a Dufew Electrictől

A Dufew Electric testreszabott kimeneti oldali védelmi megoldásokat kínál VFD-rendszerekhez, szervohajtásokhoz és ipari motorokhoz. Professzionális elektromos tervezéssel, ellenőrzött gyártási folyamatokkal és szigorú minőségellenőrzéssel a Dufew segít az ügyfeleknek csökkenteni a PWM-hez kapcsolódó elektromos stresszt és javítani a hajtásrendszer hosszú távú megbízhatóságát.
