Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

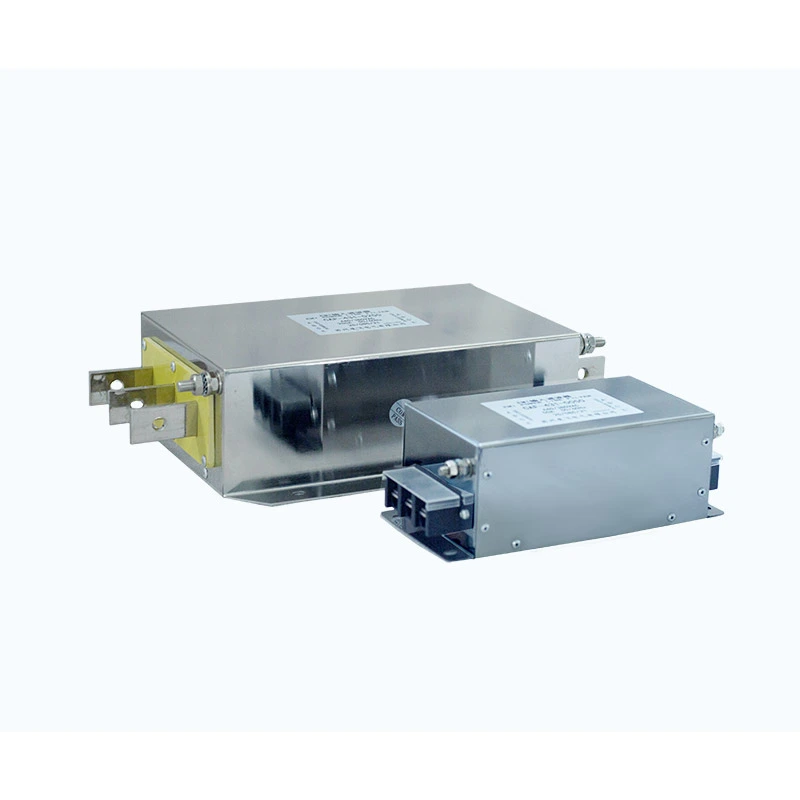

A kimeneti szűrőt a VFD kimeneti és a motor bemeneti kapcsai közé kell beszerelni, hogy javítsa a motorhoz továbbított elektromos jelek minőségét.
A többfokozatú szűrőáramkörök és az optimalizált mágneses komponensek kombinálásával csillapítja a PWM inverter működése által keltett nagyfrekvenciás kapcsolási interferenciát, és csökkenti az elektromos feszültséget a motorkapcsokon.
A kialakítás segít minimalizálni:
- Nagyfrekvenciás harmonikus alkatrészek
- Gyors kapcsolás okozta feszültségcsúcsimpulzusok
- dv/dt feszültség a motorszigetelésen
- Elektromágneses interferencia a motorkábeleken keresztül
A hőszigetelő rendszer a következőket kínálja:
- Vonal-vonal: 1500VDC / 60S
- Vonal-föld: 2500VDC / 60S
100MΩ feletti szigetelési ellenállásával, 1,4-szeres névleges áramerősségével 1 percen keresztül, és akár 400 méteres motorkábel-távolság támogatásával árnyékolt kábelekkel a Dufew megoldások alkalmasak az igényes ipari hajtásrendszerekhez.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50Hz / 60Hz / Akár 500Hz |
| Névleges áram | 5A - 1600A |
| Dielektromos szilárdság | Vonal-vonal: 1500VDC (60S); Vonal-föld: 2500 VDC (60S) |
| Szigetelési ellenállás | ≥100MΩ (1000VDC) |
| Túlterhelési képesség | 1,4-szeres névleges áram 1 percig (intervallum ≥15 perc) |
| Maximális kábelhossz | Árnyékolt kábel: 400m; Árnyékolatlan kábel: 300m |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | T40 / F osztály (155 ℃) |
| Lángálló fokozat | UL94V-2 |
| Termékszabvány | GB/T15287/8 |
CAF-4 3 2-0600
| Kód | Leírás |
|---|---|
| CAF | Dufew elektromos szűrősorozat |
| 4 | Feszültségszint (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Fázisszám (3 = háromfázisú, 1 = egyfázisú) |
| 2 | Szűrőtípus (1 = bemeneti szűrő, 2 = kimeneti szűrő) |
| 0600 | Névleges áram (0600 = 600A) |
A hosszú motorkábelek elosztott kapacitást vezethetnek be, ami növelheti a töltőáramot és a nagyfrekvenciás interferenciát. Az optimalizált mágneses áramkör kialakítása segít csökkenteni a kábelkapacitás hatását, javítja a kimeneti hullámforma stabilitását és csökkenti a nagyfrekvenciás sugárzást, így a szűrő alkalmas távoli motortelepítésekre. Támogatja az árnyékolt kábeleket 400 m-ig és az árnyékolatlan kábeleket 300 m-ig.
A PWM kapcsolási művelet gyors feszültségemelkedést és nagyfrekvenciás feszültséget generálhat a motortekercseken. A kimeneti szűrő segít csökkenteni a dv/dt hatást és a feszültségcsúcsfeszültséget, korlátozza a kapcsolási impulzusok által okozott szigetelés elöregedését, és javítja a motor általános megbízhatóságát.
A többlépcsős szűrőszerkezet segít elnyomni a nagyfrekvenciás kapcsolási zajokat, valamint a közös módú és differenciális módú interferenciákat. Ez javíthatja az EMC teljesítményét és csökkentheti az interferenciát az érzékeny vezérlő- és felügyeleti berendezésekkel felszerelt rendszerekben.
A szűrő kialakítás elsősorban a nagyfrekvenciás alkatrészeket célozza meg, miközben fenntartja a normál motorműködéshez szükséges alapfrekvenciás energiát. Ez segít fenntartani a motor nyomatékának stabilitását, minimalizálja a további veszteségeket és támogatja a megbízható folyamatos működést.
A kompakt kialakítás támogatja mind a függőleges, mind a vízszintes telepítést, és különböző szekrényelrendezésekhez is alkalmas. Testreszabott feszültség- és áramerősségek is rendelkezésre állnak, hogy megfeleljenek az adott ipari alkalmazásoknak és az OEM projekt követelményeinek.
A Dufew Output Filter olyan alkalmazásokhoz alkalmas, ahol a motorkábelek hossza meghaladja az 50 métert, valamint nagy pontosságú szervo megmunkáló berendezésekhez, többmotoros szinkron hajtásrendszerekhez és érzékeny ellenőrző berendezéssel felszerelt gyártósorokhoz. Alkalmas darukhoz és fröccsöntő berendezésekhez is, amelyek gyakori gyorsítást és fékezést igényelnek.
A tipikus alkalmazások közé tartozik az ipari automatizálás, a CNC gépek, a felvonók, a kikötői berendezések, a textilipari gépek, a fröccsöntő gépek és a tesztelési rendszerek.
| Összehasonlítási dimenzió | Dufew professzionális kimeneti szűrő | Szabványos kimeneti szűrési megoldás |
|---|---|---|
| Szűrési szerkezet | Többlépcsős szűrési kialakítás a PWM kapcsolási zavarokhoz | Egyszerű szűrőstruktúra korlátozott frekvencia csillapítással |
| Fő alkalmazás | Motoroldali harmonikus elnyomás és dv/dt feszültségcsökkentés | Alapvető kimeneti hullámforma javítás |
| Hosszú kábel képesség | Támogatja a nagy távolságú motorkábel-alkalmazásokat akár 400 méteres árnyékolt kábelig | A teljesítmény csökkenhet hosszabb kábeltávolság esetén |
| Motorvédelem | Segít csökkenteni a kapcsolási feszültségimpulzusok által okozott szigetelési feszültséget | Korlátozott védelem a nagyfrekvenciás stressz ellen |
| Rendszerintegráció | Alkalmas precíziós és ipari hajtásrendszerekhez | Főleg általános alkalmazásokhoz használják |
A Dufew Electric ipari teljesítményelektronikai alkatrészekre specializálódott, beleértve a szűrőket, reaktorokat, fékellenállásokat és testreszabott elektromos megoldásokat.
A mágneses alkatrészek és a meghajtórendszer-alkalmazások terén szerzett mérnöki tapasztalatával a Dufew testreszabott megoldásokat kínál a különböző feszültségszintekhez, áramtartományokhoz és telepítési követelményekhez.
A Dufew gyártási képességei kiterjednek a mágneses alkatrészfeldolgozásra, a precíziós tekercselésre, a szigeteléskezelésre, az elektromos paraméterek ellenőrzésére és a teljesítménytesztekre, biztosítva ezzel az állandó gyártási minőséget és a megbízható termékteljesítményt.
A minőségellenőrzés magában foglalja a szigetelési ellenállást, a dielektromos ellenállást, a hőmérséklet-emelkedést, az elektromos teljesítményt és a megjelenés ellenőrzését. Minden szakaszt úgy terveztek, hogy ellenőrizzék a késztermékek elektromos biztonságát, működési stabilitását és általános minőségét.
A Dufew támogatja az OEM gyártást, a testreszabott terveket, a műszaki dokumentációt és az alkalmazásmérnöki támogatást, hogy megfeleljen a különböző ipari követelményeknek. A minőségi dokumentáció tartalmazza az ISO minőségirányítási tanúsítványt, a CE-tanúsítványt és a termékvizsgálati jelentéseket.
A Dufew export-szabványos csomagolást alkalmaz az ipari elektromos alkatrészek biztonságos szállítása érdekében.
A csomagolási megoldások a következők:
- Nedvességálló védelem
- Ütésálló rögzítés
- Megerősített fa tokok nagy modellekhez
- Termékazonosító címkék
- Műszaki dokumentumok
Minden terméket kiszállítás előtt megvizsgálnak, hogy megbizonyosodjanak arról, hogy megfelelnek a vevői követelményeknek.
A kimeneti szűrő elsősorban a nagyfrekvenciás kapcsolóelemeket, a PWM-interferenciát és a motoroldali elektromágneses zajt célozza meg. A kimeneti reaktor főként csökkenti a feszültség növekedési sebességét, korlátozza az áram hatását, és javítja a kimeneti hullámformát.
Az igényes alkalmazásokhoz a megfelelő megoldás a kábelhossztól, a motor típusától és az EMC-követelményektől függ.
Igen. Az inverter kapcsolása által generált nagyfrekvenciás komponensek csökkentésével csökkentheti az elektromágneses rezgést és javíthatja a motor működési feltételeit.
A hosszú kábelek növelik az elosztott kapacitást, és felerősíthetik a nagyfrekvenciás interferenciát. A megfelelő szűrés segít csökkenteni a kábelekkel kapcsolatos elektromos igénybevételt és javítja a rendszer stabilitását.
Igen. A Dufew személyre szabott megoldásokat kínál, beleértve a névleges feszültséget, az áramkapacitást, a szűrési jellemzőket, a méreteket és a telepítési struktúrát az ügyfelek igényei szerint.
