Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

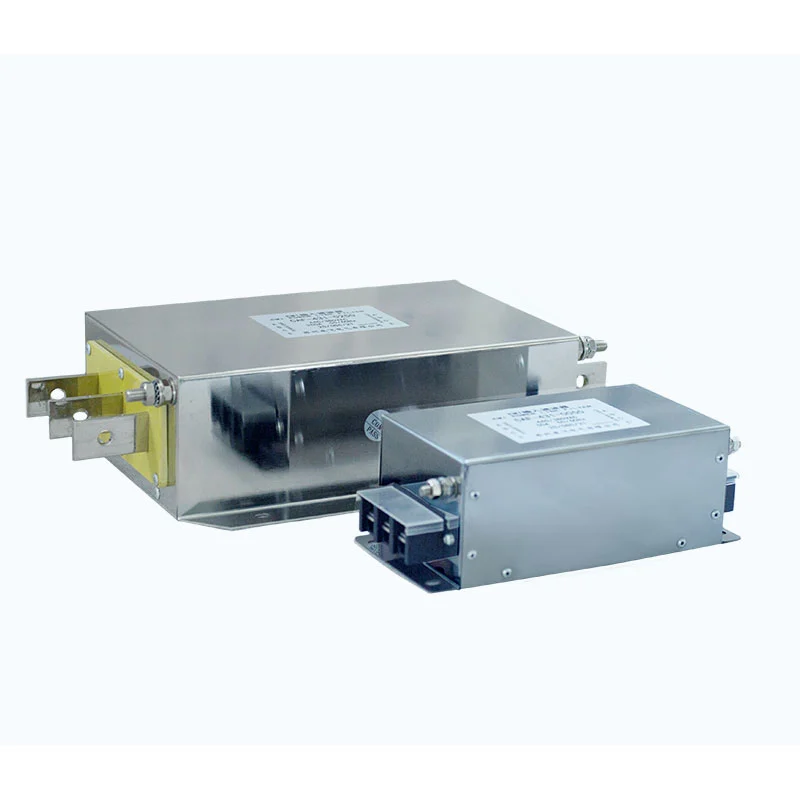

A Dufew elektromos egyfázisú szűrőt úgy tervezték, hogy elnyomja a nagyfrekvenciás kapcsolási műveletek során az erősáramú elektronikus berendezések által keltett elektromágneses interferenciát.
Az AC tápegység és a berendezés bemeneti kapcsai (L/N) közé szerelt szűrő induktorokat, kondenzátorokat és csillapító alkatrészeket használ az optimalizált LC szűrőhálózat kialakításához. Az áramkör nagy impedanciát biztosít a nem kívánt nagyfrekvenciás interferenciajeleknek, miközben lehetővé teszi a normál 50 Hz/60 Hz teljesítményátvitelt.
Az egyfázisú VFD-rendszerek, szervohajtások és kapcsolóüzemű tápegységek működése során a nagyfrekvenciás kapcsolási zaj továbbterjedhet a tápkábeleken, és hatással lehet a közeli elektronikus berendezésekre.
A szűrő hatékonyan csökkenti:
- Differenciál módú interferencia a tápvezetékek között
- Közös módú interferencia a tápvezetékek és a föld között
- Vezetett elektromágneses zajátvitel
- EMC-vel kapcsolatos berendezések hibás működési kockázatai
Az optimalizált áramkör-tervezés és az alkatrészek illesztése révén a Dufew egyfázisú szűrő stabil csillapítási teljesítményt, szabályozott szivárgási áramot és megbízható működést biztosít ipari környezetben.
A szűrő induktorokat, kondenzátorokat és csillapító komponenseket integrál, hogy frekvencia-szelektív impedancia hálózatot hozzon létre.
A tervezés a következőket nyújtja:
- Nagyfrekvenciás interferencia csillapítás
- Továbbfejlesztett zajszigetelés
- Stabil erőátvitel
- Fokozott EMC megfelelőségi teljesítmény
A kapcsolóberendezések által keltett elektromos interferencia általában két átviteli úton jön létre.
Erősáramú vezetékek között fordul elő, és főként kapcsolóáramkörök és teljesítményátalakító alkatrészek okozzák.
A tápvezetékek és a föld között fordul elő, és hatással lehet az érzékeny vezérlőrendszerekre, kommunikációs eszközökre és precíziós műszerekre.
A Dufew optimalizálja a szűrőáramkört, hogy elnyomja mindkét interferencia módot és javítsa a rendszer általános stabilitását.
A szűrő segít csökkenteni az interferenciaátvitelt az elektronikus berendezések és az áramellátó hálózat között, támogatja az alacsonyabb vezető kibocsátást, javítja az EMC-teljesítményt, csökkenti a közeli berendezések zavarását és stabilabb rendszerműködést.
Az egyfázisú szerkezet kompakt elektromos berendezésekhez készült, kis telepítési helyigénnyel, egyszerű L/N vezetékezéssel és rugalmas szekrényintegrációval. Praktikus kialakítása megkönnyíti a cserét és a rutin karbantartást is.
A Dufew ellenőrzött gyártási folyamatokat alkalmaz az ipari automatizálási környezetekben a stabil működés támogatására. A legfontosabb szempontok közé tartozik a mágneses alkatrészek kiválasztása, a szigetelés szerkezete, az elektromos paraméterek ellenőrzése és a hőteljesítmény értékelése a folyamatos működési feltételek mellett.
A Dufew egyfázisú szűrő olyan elektronikus berendezésekhez alkalmas, amelyek jobb EMC-teljesítményt és csökkentett hálózati interferenciát igényelnek.
| Alkalmazás | Fő funkció |
|---|---|
| Egyfázisú VFD rendszerek | Csökkentse a vezetett interferenciát |
| Szervo hajtások | Javítsa az EMC stabilitását |
| Kapcsoló tápegységek | Elnyomja az elektromos vezeték zaját |
| UPS rendszerek | Javítsa az elektromos kompatibilitást |
| Ipari vezérlők | Védje az érzékeny áramköröket |
| Precíziós műszerek | Csökkentse az elektromágneses zavarokat |
A tipikus alkalmazások közé tartoznak az ipari automatizálási és gyártóberendezések, valamint az orvosi elektronika, laboratóriumi rendszerek, elektronikus gyártósorok és kommunikációs berendezések, ahol stabil áramminőségre és hatékony EMI-szabályozásra van szükség.
A különböző alkalmazások eltérő szűrési jellemzőket igényelnek. A Dufew Electric személyre szabott megoldásokat kínál a névleges feszültség, névleges áram, a berendezés teljesítményjellemzői, az EMC követelmények, a telepítési hely és a környezeti feltételek alapján.
A mérnöki támogatás kiterjed a termék kiválasztására, a paraméterek egyeztetésére és az alkalmazás értékelésére, hogy segítsen meghatározni a megfelelő szűrőkonfigurációt a tervezett berendezéshez és működési feltételekhez.
A Dufew Electric ipari teljesítményelektronikai alkatrészekre specializálódott, beleértve az EMI-szűrőket, harmonikus szűrőket, reaktorokat, fékellenállásokat és testreszabott elektromos megoldásokat. Az egyfázisú szűrőgyártás során a kulcsfontosságú folyamatok közé tartozik a mágneses alkatrészek gyártása, a precíziós összeszerelés, az elektromos paraméterek tesztelése, a szigetelési teljesítmény ellenőrzése és a termikus megbízhatóság értékelése.
A legfontosabb minőségellenőrzések a következőket tartalmazhatják:
- Szigetelési ellenállás vizsgálata
- Dielektromos ellenállás vizsgálat
- Elektromos teljesítmény ellenőrzése
- Végső megjelenési ellenőrzés
A Dufew Electric támogatja az OEM gyártást, az egyedi szűrőmegoldásokat, a műszaki alkalmazások támogatását és az ipari projektek együttműködését az ügyfelek igényei szerint.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC |
| Működési frekvencia | 50Hz / 60Hz |
| Névleges áram | Igény szerint testreszabva |
| Szűrő típusa | EMI LC szűrő |
| Dielektromos szilárdság (vonaltól vonalig) | 1500VDC / 60S |
| Dielektromos szilárdság (vonal-föld) | 2250VDC / 60S |
| Szigetelési ellenállás | ≥100MΩ |
| Védelmi fokozat | IP00 / IP20 |
| Üzemi hőmérséklet | -25 ℃ és +85 ℃ között |
| Megfelelés | RoHS |
| Összehasonlítás | Egyfázisú szűrő | Háromfázisú szűrő |
|---|---|---|
| Alkalmazás | 220V-os egyfázisú berendezés | Háromfázisú ipari rendszerek |
| Áramkör felépítése | L/N vonalszűrő kialakítás | Háromfázisú vezetékszűrő kialakítás |
| Telepítés | Kompakt kapcsolószekrény integráció | Nagyobb ipari beépítés |
| Vezeték | Kétsoros csatlakozás | Háromfázisú csatlakozás |
| Tipikus használat | Elektronikus berendezések és kis automatizálási rendszerek | Ipari villamos berendezések |
Az egyfázisú szűrőt általában egyfázisú VFD-rendszerekhez, szervohajtásokhoz, kapcsolóüzemű tápegységekhez, UPS-rendszerekhez, ipari vezérlőkhöz és egyéb EMI-elnyomást igénylő elektronikus berendezésekhez használják.
A szűrőt a váltóáramú táp bemeneti oldalára kell felszerelni a tápegység és a berendezés kivezetései közé. A helyes telepítés segít megakadályozni, hogy a berendezés által keltett interferencia visszatérjen az elektromos hálózatba.
Nem. A bemeneti oldali EMI szűrőket a tápvonali interferencia elnyomására tervezték. A VFD kimeneti alkalmazások dedikált kimeneti szűrőket, szinuszos hullámszűrőket vagy dv/dt szűrőket igényelnek.
A kiválasztásnál figyelembe kell venni a névleges feszültséget, az üzemi áramot, a berendezés típusát, az EMC-követelményeket, a telepítési környezetet és a szekrényhelyet. A Dufew személyre szabott ajánlásokat ad a tényleges alkalmazási feltételek alapján.
