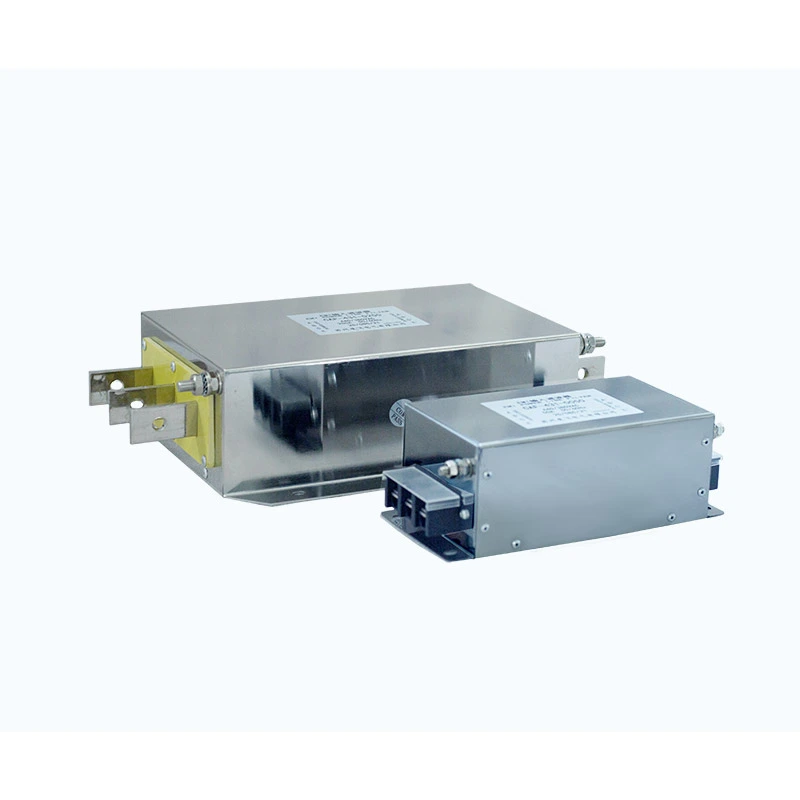

Harmonikus szűrő
  • Harmonikus szűrőHarmonikus szűrő

Harmonikus szűrő

A Dufew Electric Harmonic Filter egy testreszabott energiaminőségi megoldás, amelyet VFD-rendszerekhez és harmonikus torzítással érintett nemlineáris ipari terhelésekhez terveztek. A VFD bemeneti oldalára szerelve hangolt LC rezonanciaáramkört használ, amely reaktorokból, kondenzátorokból és csillapító ellenállásokból áll, hogy csökkentse a karakterisztikus harmonikus áramokat, például az 5., 7., 11. és 13. sorrendet. Professzionális felharmonikus-csökkentő megoldások szállítójaként a Dufew segít az ipari ügyfeleknek javítani az energiaminőséget, csökkenteni az elektromos feszültséget, és fenntartani az áramátalakító rendszerek stabil működését.

A Dufew elektromos harmonikus szűrőt VFD-rendszerekhez és más nemlineáris terhelésekhez tervezték, amelyek működés közben harmonikus áramot generálnak. A hajtásrendszer bemeneti oldalára szerelve hangolt LC áramkört használ szűrőreaktorokkal, teljesítménykondenzátorokkal és nem induktív csillapító ellenállásokkal a kiválasztott alacsony rendű harmonikusok csökkentése és az energiaminőség javítása érdekében. A tipikus célharmonikusok közé tartozik az 5., 7., 11. és 13. sorrend, a végső konfigurációt a rendszer feszültsége, terhelési jellemzői, harmonikus spektruma és a szükséges szűrési teljesítmény határozza meg.

A tipikus teljesítményparaméterek közé tartozik a THDi <10% teljes terhelésnél, a THDv <5%, a teljesítménytényező 0,98 felett, a hőmérséklet-emelkedés ≤80K, a zajszint ≤65dB és a dielektromos szilárdság legfeljebb 3000 VAC, a kiválasztott modelltől és működési feltételektől függően.

Miért van szükség harmonikus szűrésre az ipari áramellátási rendszerekben?

A VFD-k, konverterek, egyenirányítók és egyéb nemlineáris terhelések harmonikus áramokat generálhatnak az AC-DC átalakítás és kapcsolási műveletek során. Ha a harmonikus szintek túl magasak lesznek, megnövelhetik a transzformátor- és kábelveszteséget, további fűtést okozhatnak, csökkenthetik a teljesítménytényezőt, és befolyásolhatják az érzékeny elektromos berendezések stabilitását.

A többszörös nemlineáris terhelésű ipari áramhálózatok esetében a megfelelő harmonikus szabályozás segít fenntartani a stabil elektromos feltételeket és csökkenti a harmonikus áramok hatását az elosztórendszerre.

Mérnöki tervezési jellemzők

Hangolt LC szűrőszerkezet

A reaktor és a kondenzátor paraméterei a rendszernek és a harmonikus jellemzőknek megfelelően illeszkednek, hogy alacsony impedanciájú utat hozzunk létre a kiválasztott harmonikus frekvenciákon. Ez lehetővé teszi a harmonikus áramok átvezetését a szűrőn keresztül, miközben fenntartja a normál alapfrekvenciás működést.

Rezonancia csillapítás

Nem induktív csillapító ellenállások vannak beépítve a szűrőáramkörbe a szűrő, a rácsimpedancia és a nemlineáris terhelések közötti rezonancia szabályozására. Ez segít korlátozni a harmonikus erősítést, és csökkenti a szűrőelemekre nehezedő túlzott áramfeszültséget folyamatos működés közben.

Reaktor, kondenzátor és termikus illesztés

A stabil szűrési teljesítmény a reaktor induktivitásának, a kondenzátor kapacitásának, a csillapítási ellenállásnak és a hőleadásnak a megfelelő koordinációjától függ. A Dufew ezeket a paramétereket az elektromos besorolásnak és a működési feltételeknek megfelelően állítja be, hogy folyamatos ipari terhelés mellett is megbízható teljesítményt tartson fenn.

Harmonikus elemzés és testreszabott megoldási lehetőség

A szűrő kiválasztását a berendezés tényleges elektromos jellemzőire kell alapozni, nem csupán a névleges teljesítményre. A Dufew a megfelelő konfiguráció kidolgozásakor értékeli a rendszer feltételeit, például a feszültséget, az áramerősséget, a VFD-kapacitást, a harmonikus spektrumot, a szükséges THDi-t és a telepítési környezetet.

A mérnöki támogatás kiterjedhet a harmonikus elemzésre, a szűrőparaméterek kiszámítására, az elektromos konfigurációra, a mechanikai szerkezetre és az alkalmazási útmutatásra. Az ügyfelek a műszaki értékeléshez harmonikus mérési adatokat, egysoros diagramokat, berendezések specifikációit vagy működési feltételeket biztosíthatnak.

Áramminőség javítása

Csökkentse a harmonikus áramtorzítást

A hangolt szűrőáramkör csökkenti a VFD-k és más nemlineáris terhelések által generált karakterisztikus harmonikus áramokat, segít csökkenteni az áram hullámforma-torzítását és csökkenti a harmonikus cirkulációt a transzformátorokon, kábeleken és egyéb elosztó berendezéseken keresztül.

A teljesítménytényező javítása

A harmonikus áram- és meddőteljesítmény-hatások kezelésével a szűrő segíthet javítani a teljesítménytényezőt, csökkenteni a meddőteljesítmény-igényt és csökkenteni a veszteségeket az elektromos elosztó rendszeren belül.

Támogassa a stabil berendezések működését

A harmonikus torzítás csökkentése javíthatja a transzformátorok, elosztóberendezések, ipari automatizálási rendszerek és egyéb elektromos terhelések működési feltételeit, különösen azokban a berendezésekben, ahol nagy a nemlineáris berendezések aránya.

Kiválasztási útmutató

Kiválasztási tényező Megfontolás
Rendszerfeszültség 220V / 380V / 690V / 1140V
Terhelés típusa VFD-k, konverterek, nemlineáris ipari terhelések
Névleges áram A csatlakoztatott berendezés kapacitása alapján
Harmonikus állapot THDi mérés vagy rendszerelemzés
Teljesítménycél Szükséges harmonikus csökkentési szint
Telepítési állapot Szekrényhelyiség és környezetvédelmi követelmények

A Dufew a tényleges alkalmazási követelményeknek megfelelően megfelelő szűrőkonfigurációkat tud ajánlani.

Tipikus alkalmazások

A Dufew Harmonic Filter megoldások olyan ipari áramellátó rendszerekben használhatók, ahol a harmonikus torzítás befolyásolja a berendezés teljesítményét.

Alkalmazás Fő követelmény
VFD rendszerek Csökkentse a harmonikus áramtorzítást
Több hajtásrendszer Javítsa az elektromos hálózat stabilitását
Ipari automatizálás Fenntartja a megbízható elektromos működést
Liftek Csökkentse a harmonikus hatást gyakori gyorsításkor
Daruk és emelőberendezések Dinamikus terhelési működés támogatása
UPS rendszerek Javítsa az áramminőséget
Akkumulátortöltő rendszerek Csökkentse a harmonikus hatást
Indukciós fűtőberendezés Javítsa az elektromos kompatibilitást
Megújuló energia rendszerek Támogatja a stabil hálózati csatlakozást
Harmonic FilterHarmonic FilterHarmonic FilterHarmonic Filter

Modelleírás

Példa: HFL-4 3 1-0490

Kód Leírás
HFL Dufew elektromos harmonikus szűrősorozat
4 Feszültségszint (2=220V, 4=380V, 6=690V)
3 Fázisszám (3 = háromfázisú, 1 = egyfázisú)
1 Szűrő konfiguráció
0490 Névleges áram (0490=490A)

Műszaki előírások

Paraméter Specifikáció
Névleges feszültség 220VAC / 380VAC / 690VAC / 1140VAC
Frekvencia 50Hz / 60Hz
Vivőfrekvencia 2kHz - 6kHz
Névleges áram 5A - 1200A
Szűrési teljesítmény THDi <10%, THDv <5%
Teljesítménytényező PF >0,98 teljes terhelésnél
Túlterhelési képesség 120%-os névleges áram 30 percig
Hőmérséklet emelkedés ≤80K
Zajszint ≤65 dB
Dielektromos szilárdság 3000VAC / 50Hz / 10S
Szigetelési ellenállás ≥100MΩ
Védelmi fokozat IP00 / IP22
Szigetelési osztály F osztály (155 ℃)
Szabványok IEC61000 / GB/T14549-1993

Gyártási képesség és minőségbiztosítás

A Dufew Electric ipari teljesítményelektronikai alkatrészekre specializálódott, beleértve a harmonikus szűrőket, reaktorokat, fékellenállásokat, transzformátorokat és testreszabott elektromos megoldásokat.

A harmonikus szűrő termékek esetében a Dufew a következőkre összpontosít:

- Reaktorgyártás és paraméterillesztés

- Kondenzátor kiválasztása és integrálása

- Rezonancia karakterisztika ellenőrzése

- Elektromos biztonsági vizsgálat

- Teljesítményellenőrzés

Minden termék ellenőrzésen esik át, beleértve:

Ellenőrzési tétel Cél
Szigetelési ellenállás vizsgálata Ellenőrizze a szigetelés megbízhatóságát
Dielektromos szilárdsági vizsgálat Erősítse meg az elektromos biztonságot
Elektromos paraméterek vizsgálata Biztosítsa a tervezési teljesítményt
Hőmérséklet-emelkedés vizsgálata Ellenőrizze a hőképességet
Végső ellenőrzés Erősítse meg a gyártás minőségét

Dufew támogatja:

- OEM gyártás

- Egyedi harmonikus megoldások

- Mérnöki együttműködés

- Projekt alapú technikai támogatás

A rendelkezésre álló dokumentáció tartalmazza az ISO minőségirányítási tanúsítványt, a CE-tanúsítványt és a termékvizsgálati jelentéseket.

Harmonic FilterHarmonic FilterHarmonic FilterHarmonic Filter

Csomagolás és globális szállítás

A Dufew export-szabványos csomagolási megoldásokat kínál ipari elektromos termékekhez.

A csomagolás tartalmazza:

- Nedvesség elleni védelem

- Ütésálló rögzítés

- Megerősített fa tokok nehéz modellekhez

- Termékazonosító címkék

- Műszaki dokumentumok szállítással

Szállítás előtt minden egységet megvizsgálnak, hogy megbizonyosodjanak arról, hogy megfelelnek a vevői előírásoknak.

Harmonic FilterHarmonic FilterHarmonic Filter

Harmonikus szűrő vs EMI bemeneti szűrő

Összehasonlítás Harmonikus szűrő EMI bemeneti szűrő
Fő funkció Csökkentse a harmonikus torzítást és javítsa az áramminőséget Elnyomja az elektromágneses interferenciát
Cél 5. / 7. / 11. / 13. harmonikusok Magas frekvenciájú vezetett és sugárzott zaj
Áramkör tervezés Hangolt LC áramkör csillapító ellenállással EMI szűrőhálózat
Alkalmazás VFD rendszerek és nemlineáris terhelések EMC-érzékeny elektronikus berendezések
Fő előny Alacsonyabb THDi és jobb rácsstabilitás Csökkentett elektromos zaj

GYIK

Q1: Milyen komponenseket használnak a szűrőrendszerben?

Egy tipikus szűrőáramkör reaktorokat, kondenzátorokat és csillapító ellenállásokat használ. Ezek az összetevők együtt dolgoznak, hogy hangolt útvonalat hozzanak létre a kiválasztott harmonikus frekvenciákhoz, és javítsák az általános áramminőséget.

2. kérdés: Hogyan kell kiválasztani a megfelelő szűrőt egy VFD rendszerhez?

A kiválasztás a rendszer feszültségétől, névleges áramától, VFD kapacitásától, harmonikus jellemzőitől, a THDi követelményektől és a telepítés körülményeitől függ. A Dufew a konkrét alkalmazási és működési követelmények alapján ad ajánlásokat.

3. kérdés: A Dufew a mért harmonikus adatok alapján tervezhet szűrőket?

Igen. A Dufew ki tudja értékelni a harmonikus mérési eredményeket, valamint a rendszer paramétereit és a szükséges szűrési teljesítményt, hogy meghatározza az alkalmazáshoz megfelelő konfigurációt.

4. kérdés: Mi a különbség a harmonikus szűrő és az EMI szűrő között?

Az előbbi elsősorban a nemlineáris terhelések által keltett alacsonyrendű harmonikus áramok csökkentésére szolgál, míg az EMI-szűrő elsősorban a kapcsolókészülékek okozta nagyfrekvenciás interferenciákat kezeli.

A Dufew Electric személyre szabott harmonikus hatáscsökkentő megoldásai

A Dufew Electric személyre szabott megoldásokat kínál VFD-rendszerekhez, ipari automatizálási berendezésekhez és áramkonverziós alkalmazásokhoz. Mérnöki tapasztalatával, ellenőrzött gyártási folyamataival és minőségellenőrzési eljárásaival a Dufew támogatja a szűrőválasztást, a paraméter-illesztést és az alkalmazás-specifikus konfigurációkat a tényleges rendszerkövetelmények alapján.

Lépjen kapcsolatba a Dufew Electric-vel a termékleírásokért, a műszaki értékelésért és a testreszabott projekttámogatásért.
