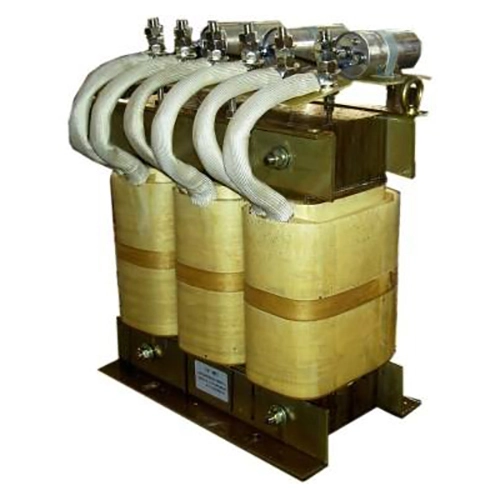

A Dufew Electric Sine Wave Filter egy professzionális VFD kimeneti szűrő gyártója és szállítója az ipari motorrendszerekhez. A VFD és a motor közé telepítve egy LC aluláteresztő szűrő áramkört használ a PWM kapcsolóelemek, a nagyfrekvenciás harmonikusok és a dv/dt feszültség csökkentésére. A Dufew testreszabott megoldásokat kínál a feszültség, az áram, a kábelhossz és az alkalmazási követelmények alapján.
A Dufew elektromos szinuszos szűrőt a VFD rendszerek kimeneti oldalára szerelték fel, hogy javítsák a motoroldali hullámforma minőségét és megbízható motorvédelmet biztosítsanak az ipari alkalmazásokban. A VFD kapcsolási üzem során nagyfrekvenciás PWM feszültségimpulzusok generálódnak és továbbíthatók motorkábeleken, különösen nagy távolságú telepítéseknél, amelyek visszaverődő feszültséget, megnövekedett dv/dt feszültséget, elektromágneses interferenciát és további motorveszteségeket okozhatnak.
A VFD szinuszos szűrő LC aluláteresztő szűrőszerkezetet alkalmaz, amely reaktorokból és kondenzátorokból áll. A szűrőhálózat csillapítja a vivőfrekvenciás komponenseket és a nagyfrekvenciás harmonikusokat a PWM kimeneti jelekből, miközben lehetővé teszi az alapfrekvenciás feszültség hatékony áthaladását, és a kimeneti hullámformát simább, közel szinuszos hullámformává alakítja át.
A szűrési folyamat segít:
- Csökkentse a PWM nagyfrekvenciás alkatrészek számát
- Javítja a motorkapocsfeszültség hullámformáját
- Kisebb dv/dt feszültség a motorszigetelésen
- Csökkentse az elektromágneses interferenciát (EMI)
- A motor működési stabilitásának és a szerviz megbízhatóságának javítása
A termék alacsony veszteségű hidegen hengerelt szilícium acél magokat, F osztályú szigetelőanyagokat, vákuumimpregnálási technológiát és optimalizált hőszerkezeteket használ a folyamatos ipari működés során a stabil teljesítmény megőrzése érdekében, hatékony megoldást nyújtva hosszú kábeles motorrendszerekhez, automatizálási berendezésekhez és nagy teljesítményű VFD alkalmazásokhoz.
Főbb előnyök
1. Továbbfejlesztett VFD kimeneti hullámforma
Ellentétben a szabványos kimeneti reaktorokkal, amelyek főként az áramkör impedanciáját növelik, az LC szűrőszerkezet nagyobb csillapítást biztosít a nagyfrekvenciás kapcsolóelemeknél, ami simább motorfeszültség hullámformát eredményez, alacsonyabb nagyfrekvenciás torzítással és csökkentett elektromos feszültséggel a motor tekercseiben.
2. Csökkentett motorszigetelési feszültség
A magas dv/dt PWM impulzusok növelhetik a szigetelési feszültséget, különösen, ha hosszú kábelek vannak beépítve a VFD és a motor közé. A szűrő segít korlátozni a feszültségcsúcsokat és a visszavert hullámhatásokat, csökkenti a motor tekercsszigetelésére nehezedő feszültséget és támogatja a motor hosszabb távú működését.
3. Alkalmas nagy távolságú motorkábelekhez
A hosszú motorkábelek elosztott kapacitást vezetnek be, amely növelheti a töltőáramot és a visszavert feszültséget. A Dufew az olyan alkalmazások rendszerkövetelményei szerint állítja be az elektromos paramétereket, mint a távoli szivattyúrendszerek, kültéri motorberendezések, földalatti gépek és nagy gyártósorok.
4. Javított motorműködési feltételek
A nagyfrekvenciás interferencia és a kimeneti hullámforma torzításának csillapításával a szűrő segíthet csökkenteni a motor elektromágneses zaját, a további hőmérséklet-emelkedést, a harmonikusokkal kapcsolatos veszteségeket és a mechanikai rezgéseket, amelyek az inverter instabil kimeneti hullámformáihoz kapcsolódnak.
Műszaki tervezési jellemzők
Optimalizált LC aluláteresztő szűrőszerkezet
A reaktor és a kondenzátor a VFD PWM kimeneti jellemzőinek megfelelően illeszkedik. Az így létrejövő LC-struktúra gyengíti a vivőfrekvenciás komponenseket, miközben fenntartja az alapfrekvencia átvitelét és javítja a feszültség hullámformáját a motor oldalán.
Alacsony veszteségű mágneses áramkör tervezése
A mágneses rendszer hidegen hengerelt szilíciumacél magokat, optimalizált légrés szerkezetet és alacsony veszteségű mágneses anyagokat használhat a stabil induktivitási jellemzők fenntartására és a mágneses veszteségek szabályozására a folyamatos működés során.
Megbízható szigetelés és hőszigetelés
A szigetelőrendszer F osztályú magas hőmérsékletű szigetelést, vákuumimpregnálást és égésgátló szigetelőanyagokat tartalmazhat. Ezek az intézkedések támogatják a dielektromos szilárdságot, a mechanikai stabilitást és a megbízható működést folyamatos ipari körülmények között.
Modelleírás
Példa: SWF-4 3 2-1200
Kód
Leírás
SWF
Dufew elektromos szinuszhullámú szűrősorozat
4
Feszültségszint (2=220V, 4=380V, 6=690V)
3
Fázisszám (3 = háromfázisú, 1 = egyfázisú)
2
Beépítési helyzet (VFD kimeneti oldal)
1200
Névleges áram (1200A)
Műszaki előírások
Paraméter
Specifikáció
Névleges feszültség
220VAC / 380VAC / 690VAC / 1140VAC
Működési frekvencia
50Hz / 60Hz / Testreszabott
Vivőfrekvencia
2kHz-8kHz
Feszültség harmonikus torzítása
≤5%
Névleges áram
5A-1200A
Maximális kábelhossz
Akár 3000 m (alkalmazásfüggő)
Túlterhelési képesség
1,5× névleges áram 1 percig
Hőmérséklet emelkedés
≤80K
Zajszint
≤65 dB
Dielektromos szilárdság
3000VAC / 10S
Szigetelési ellenállás
≥100MΩ
Védelmi fokozat
IP00 / IP20
Szigetelési osztály
F osztály (155 ℃)
Standard
GB/T15287/8
Tipikus alkalmazások
A Dufew Sine Wave Filter megoldások olyan VFD-rendszerekhez alkalmasak, amelyek jobb kimeneti hullámforma teljesítményt és motorvédelmet igényelnek.
Alkalmazás
Fő követelmény
Távolsági motorrendszerek
Csökkentse a kábelekkel kapcsolatos feszültségfeszültséget
Szivattyú és ventilátor rendszerek
A motor működési stabilitásának javítása
CNC berendezések
Támogatja a precíziós megmunkálási teljesítményt
Ipari automatizálási vonalak
Csökkentse az elektromos interferenciát
Liftek
Növelje a meghajtó megbízhatóságát
Daruk és emelőberendezések
Támogatja a gyakori gyorsítást és fékezést
Kültéri motorok telepítése
Távoli berendezés működésének engedélyezése
Gyártási képesség és minőségbiztosítás
A Dufew Electric ipari teljesítményelektronikai alkatrészeket gyárt, beleértve a szűrőket, reaktorokat, fékellenállásokat, transzformátorokat és testreszabott elektromos megoldásokat. A hullámforma szűrő termékek esetében a gyártás ellenőrzött folyamatokon keresztül történik a mágneses alkatrészek előkészítésétől és tekercselésétől a szigetelés kezeléséig, az impregnálásig, az elektromos tesztelésig és a végső ellenőrzésig.
A gyártási folyamatok magukban foglalják:
- Mágneses mag feldolgozás
- Precíziós tekercselés
- Szigetelő kezelés
- Vákuumos impregnálás
- Elektromos teljesítmény vizsgálat
A minőségellenőrzés a legfontosabb elektromos és mechanikai paraméterekre terjed ki, beleértve az alábbiakat:
- Szigetelési ellenállás vizsgálata
- Dielektromos ellenállás vizsgálat
- Elektromos paraméterek ellenőrzése
- Hőmérséklet-emelkedés vizsgálata
- Végső megjelenési ellenőrzés
A Dufew Electric támogatja az OEM gyártást, a testreszabott elektromos paramétereket, a mérnöki alkalmazások támogatását és a projektalapú ellátást is. Termékrajzok, vizsgálati jelentések és tanúsító dokumentumok az ügyfél és a projekt követelményei szerint rendelkezésre állnak.
Csomagolás és szállítás
A Dufew export-szabványos csomagolási megoldásokat kínál ipari elektromos termékekhez.
A csomagolás tartalmazza:
- Nedvességálló védelem
- Ütésálló rögzítés
- Megerősített fa tokok nehéz modellekhez
- Termékazonosító címkék
- Műszaki dokumentumok
Szállítás előtt minden egységet megvizsgálnak, hogy megbizonyosodjanak arról, hogy a termék specifikációi megfelelnek az ügyfelek igényeinek.
Szinuszos szűrő vs kimeneti reaktor
Összehasonlítás
Szinuszos szűrő
Kimeneti reaktor
Szűrési elv
LC aluláteresztő szűrés a PWM összetevők csökkentésére
Növeli az impedanciát, hogy korlátozza az áramváltozást
Fő funkció
Javítja a hullámforma minőségét és elnyomja a nagyfrekvenciás feszültséget
Csökkenti a feszültségemelkedés mértékét és az áramingadozást
Kimeneti hullámforma
Közel szinuszos feszültség kimenet
A PWM hullámforma megmarad
Kábel alkalmazás
Alkalmas hosszabb motorkábel-rendszerekhez
Főleg mérsékelt kábeltávolságra használják
Motorvédelem
Erősebb védelmet nyújt a nagyfrekvenciás stressz ellen
Alapvető motorvédelmet biztosít
GYIK
1. kérdés: Mi a különbség a szinuszos szűrő és a kimeneti reaktor között?
A szinuszos szűrő LC szűrőszerkezetet használ a PWM kapcsolókomponensek csökkentésére és a motoroldali hullámforma minőségének javítására. A kimeneti reaktor főként növeli az impedanciát, hogy korlátozza az áramváltozásokat és csökkentse a feszültség növekedési sebességét, de nem alakítja át jelentősen a kimeneti hullámformát.
2. kérdés: Mikor kell ezt a terméket VFD-rendszerbe telepíteni?
Olyan alkalmazásokhoz ajánlott, ahol hosszú motorkábelek, érzékeny motorok, szigorú EMC-követelmények, vagy olyan rendszerek, ahol a PWM feszültség befolyásolhatja a motor megbízhatóságát.
Q3: Can it support long-distance motor cable applications?
Igen. A szűrési paraméterek testreszabhatók a kábel hosszának, a motor teljesítményének, a VFD jellemzőinek és az üzemi feltételeknek megfelelően.
4. kérdés: Tud a Dufew testreszabott megoldásokat kínálni?
Igen. A Dufew a névleges feszültség, az áramkapacitás, a vivőfrekvencia, a telepítési követelmények és a speciális alkalmazási feltételek alapján testreszabott terveket támogat.
