Bemeneti szűrő

A modern ipari automatizálási rendszerekben a VFD-k és a teljesítményelektronikai eszközök nagyfrekvenciás kapcsolási zajt és harmonikus zavarokat keltenek működés közben. Ezek a zavarok érinthetik a közeli vezérlőket, kommunikációs rendszereket, érzékelőket és más érzékeny berendezéseket.

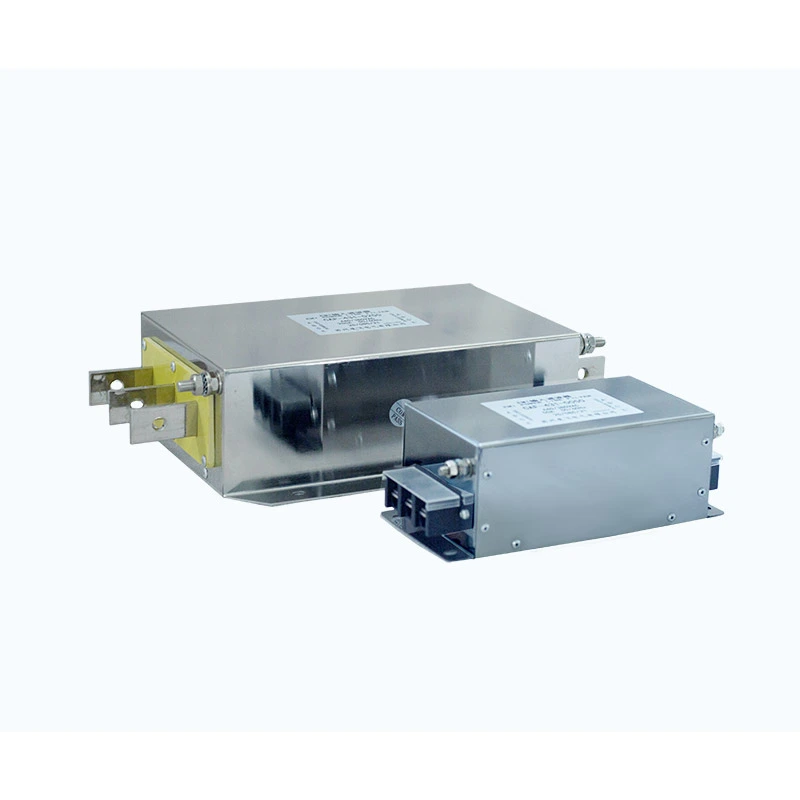

A Dufew elektromos bemeneti szűrő sorba van szerelve a tápegység és a VFD vagy szervohajtás bemeneti kapcsai közé, hogy csökkentse az elektromágneses interferencia átviteli útvonalait a hajtásrendszer és az elektromos hálózat között.

A szűrő többlépcsős EMC szűrőszerkezettel rendelkezik, amely optimalizált mágneses komponenseket, kondenzátorokat és csillapítási kialakítást kombinál, hogy széles frekvenciatartományban elnyomja a közös módú és a differenciális módú interferenciát.

A legfontosabb tervezési jellemzők a következők:

- Alacsony veszteségű mágneses alkatrészek a stabil szűrési teljesítményért

- Optimalizált kondenzátorhálózat az EMC-elnyomáshoz

- Alacsony szivárgási áramú kialakítás a védelmi rendszerekkel való kompatibilitás érdekében

- Magas szigetelési teljesítmény ipari környezetben

- Rugalmas IP00/IP20 telepítési konfigurációk

Megbízható EMC-teljesítményükkel és testreszabható elektromos paramétereivel a Dufew bemeneti szűrők javítják a rendszer stabilitását az igényes ipari alkalmazásokban.

Hogyan javítja a bemeneti szűrő a VFD rendszer teljesítményét?

1. Csökkentse a vezetett elektromágneses interferenciát

A VFD kapcsolókészülékek nagyfrekvenciás zajt generálnak, amely a tápkábeleken áthaladva visszatáplálható az elektromos hálózatba. A szűrő segít csökkenteni a vezető sugárzást, korlátozza a nagyfrekvenciás interferencia átvitelét, javítja az EMC teljesítményt, és minimalizálja a közeli elektromos berendezések zavarását.

2. Elnyomja a közös módú és a differenciális üzemmódú zajt

A különböző interferencia-utak különböző szűrési módszereket igényelnek. A szűrőszerkezet egyesíti a közös módú zajelnyomást a tápvezetékek és a föld között, valamint a vezetők közötti zavarok differenciálmódusú elnyomását. Ez segít javítani az elektromágneses kompatibilitást összetett ipari környezetben.

3. Javítsa az elektromos hálózat stabilitását

Az ipari villamosenergia-hálózatokat feszültségingadozások, kapcsolási zavarok és harmonikus zavarok érinthetik. Azáltal, hogy csökkenti ezeknek a zavaroknak a hajtásrendszerekre gyakorolt ​​hatását, a szűrő segít fenntartani a berendezések stabil működését, és további védelmet nyújt az érzékeny elektromos alkatrészek számára.

4. Támogassa a hosszú kábeles és több meghajtós alkalmazásokat

Az EMC-problémák észrevehetőbbé válhatnak a több hajtású vagy hosszú motorkábel-elrendezésű rendszerekben. A kialakítás alkalmas több meghajtású telepítésekhez, hosszú kábeles alkalmazásokhoz, nagy sűrűségű kapcsolószekrényekhez és ipari automatizálási rendszerekhez, ahol állandó EMC-teljesítményre van szükség.

Főbb tervezési jellemzők

Háromlépcsős EMC szűrőszerkezet

Az optimalizált háromfokozatú szerkezet csillapítást biztosít az alacsony, közép- és magas frekvenciatartományban, segít csökkenteni a különböző típusú elektromos interferenciákat és fenntartani a hatékony szűrési teljesítményt változó működési feltételek mellett.

Alacsony szivárgóáramú kialakítás

A földelő kondenzátor szerkezetét úgy optimalizálták, hogy korlátozza a szükségtelen szivárgási áramot, miközben fenntartja a kompatibilitást a szivárgásvédelmi eszközökkel. Ez támogatja az ipari elektromos rendszerek stabil működését.

Nagy megbízhatóságú szigetelőrendszer

A szigetelőrendszert hosszú távú ipari használatra tervezték, vonal-vonal dielektromos szilárdsággal 1500VDC/60S-ig, vonal-föld dielektromos szilárdsággal 2500VDC/60S-ig, szigetelési ellenállása pedig ≥100MΩ 1000VDC-n.

Alkalmazási forgatókönyvek

Dufew Input Filter solutions are widely used in applications requiring improved EMC performance and electrical stability.

Műszaki előírások

Gyártási képesség és minőségbiztosítás

A Dufew Electric ipari teljesítményelektronikai alkatrészekre specializálódott, beleértve az EMC-szűrőket, reaktorokat, fékellenállásokat és testreszabott elektromos megoldásokat.

Ellenőrzött gyártási folyamatok és elektromos teljesítménytesztek révén a Dufew megbízható termékminőséget biztosít az ipari alkalmazásokhoz.

A minőségellenőrzés a következőket tartalmazza:

- Alkatrészek ellenőrzése

- Elektromos teljesítmény vizsgálat

- Szigetelési ellenállás vizsgálata

- Ellenáll a feszültségvizsgálatnak

- Funkcionális ellenőrzés

A Dufew folyamatosan fejleszti minőségirányítási rendszerét és termékszabványait.

A tanúsítványok és a műszaki dokumentumok a következőket tartalmazzák:

- ISO 9001 minőségirányítási rendszer

- CE minősítés

- Termékvizsgálati jelentések

- Egyedi műszaki dokumentáció

A Dufew támogatja az OEM gyártást, a testreszabott terveket és a mérnöki együttműködést a globális ügyfelek számára.

Csomagolás és szállítás

A Dufew exportorientált csomagolási megoldásokat kínál az elektromos alkatrészek szállítás közbeni védelmére.

A csomagolás tartalmazza:

- Nedvesség elleni védelem

- Ütésálló rögzítés

- Megerősített csomagolás a nagy modellekhez

- Termékazonosító címkék

- Műszaki dokumentumok szállítással

Minden szűrőt kiszállítás előtt megvizsgálnak, hogy megbizonyosodjanak arról, hogy megfelelnek a vevői követelményeknek.

GYIK

1. kérdés: Mi a célja a bemeneti szűrőnek egy VFD rendszerben?

Segít csökkenteni a VFD működése során keletkező elektromágneses interferenciát, javítja az EMC teljesítményt, és megvédi az elektromos alkatrészeket a külső áramellátási zavaroktól.

2. kérdés: Hol kell ezt a szűrőt telepíteni?

A tápegység és a VFD vagy szervohajtás bemeneti kapcsai közé kell beszerelni, hogy csökkentse az áramhálózaton keresztüli interferenciaátvitelt és javítsa a rendszer stabilitását.

3. kérdés: Milyen hosszú kábelt támogatnak a Dufew termékek?

A telepítés körülményeitől függően a Dufew megoldások akár 400 méterig támogatják az árnyékolt kábeleket és 300 méterig az árnyékolatlan kábeleket, segítve a stabil szűrési teljesítmény fenntartását nagy távolságú alkalmazásokban.

4. kérdés: Testreszabhatja a Dufew az EMC szűrőmegoldásokat?

Igen. A Dufew testreszabott megoldásokat kínál, beleértve a névleges feszültséget, az áramkapacitást, a szűrési paramétereket, a mechanikai méreteket és a telepítési szerkezeteket a különböző alkalmazási követelményeknek megfelelően.

Testreszabott EMC szűrőmegoldások a Dufew Electrictől

A Dufew Electric testreszabott bemeneti szűrőmegoldásokat kínál VFD-rendszerekhez, szervohajtásokhoz és ipari automatizálási alkalmazásokhoz.

Professzionális mérnöki képességekkel, megbízható gyártási folyamatokkal és szigorú minőség-ellenőrzéssel a Dufew segít az ügyfeleknek az EMC teljesítményének javításában, az elektromos interferencia csökkentésében és a stabil, hosszú távú működés elérésében.
