Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

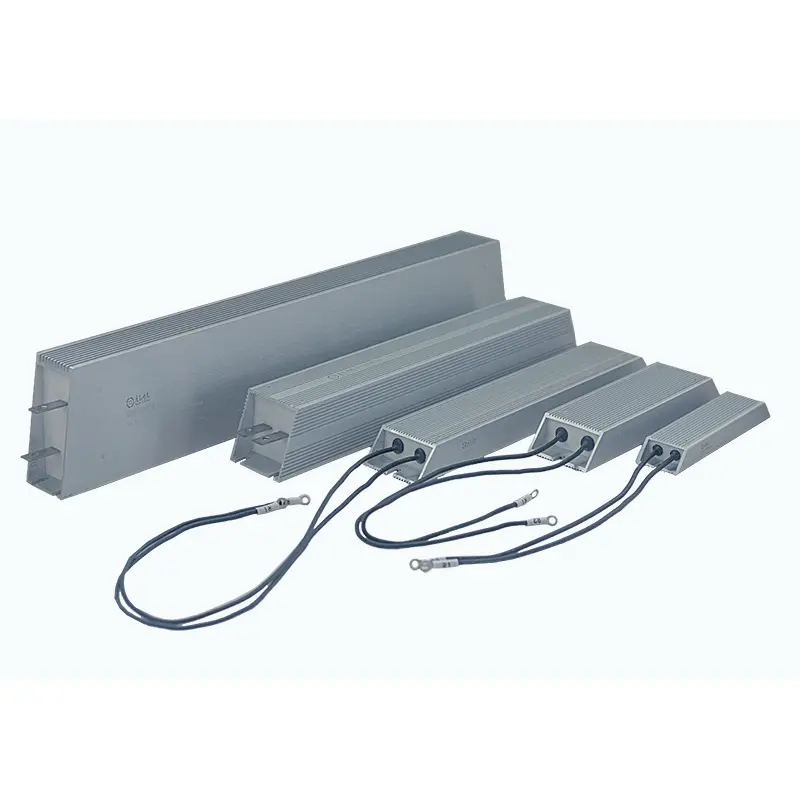

A DUFEW Inverter Aluminium Clad Resistor kifejezetten változó frekvenciájú (VFD) fékrendszerekhez, szervohajtásokhoz és ipari motorvezérlő alkalmazásokhoz készült, amelyek megbízható regeneratív energiaelnyelést igényelnek.
A motor lassítása, emelése vagy gyors leállítása során a motor regeneratív energiát generál, amely visszaáramlik az inverter egyenáramú buszára. Ha ezt az energiát nem lehet hatékonyan felhasználni, a túlzott feszültség felhalmozódása inverter túlfeszültségi hibákat válthat ki, vagy károsíthatja a tápegységeket.
A DUFEW inverteres fékellenállások a regenerált elektromos energiát hőenergiává alakítják a nagy teljesítményű alumínium borítású ellenállásszerkezeten keresztül, segítve az inverter stabil működését és javítva a rendszer biztonságát.
A tartós alumíniumötvözet házzal, magas szigetelésű tokozási technológiával és optimalizált hőkezelési kialakítással a DUFEW megbízható fékellenállás-megoldásokat kínál ipari automatizálási gyártók, inverterszállítók és berendezésgyártók számára világszerte.
Elérhető 50W-6KW névleges teljesítményben, 0,01Ω-120kΩ ellenállási értékekkel és testreszabható specifikációkkal, hogy megfeleljenek a különböző inverteres fékezési követelményeknek.
Az általános célú ellenállásokkal ellentétben az inverteres fékellenállásoknak ellenállniuk kell a fékezési ciklusok során ismétlődő, rövid ideig tartó nagy teljesítményű energiaimpulzusoknak.
A DUFEW Inverter alumínium borítású ellenállást a következők kezelésére tervezték:
- Hirtelen regeneratív energiafelszabadulás
- Gyakori gyorsítási és lassítási ciklusok
- Rövid idejű túlterhelési állapotok
- Dinamikus fékezési követelmények
A felesleges energia biztonságos elvezetésével segít:
- Akadályozza meg az egyenáramú busz túlfeszültségét
- Az inverter modulok védelme
- Javítja a fékezési reakciót
- Növelje a berendezések megbízhatóságát
| Funkció | Haszon |
|---|---|
| VFD fékezési alkalmazásokhoz tervezték | Megfelel a frekvenciaváltó energiadisszipációs követelményeinek |
| Magas impulzusenergia-elnyelő képesség | Kezeli az ismételt fékezési és regenerációs ciklusokat |
| Alumíniumötvözet hőelvezető ház | Gyorsan átadja a hőt működés közben |
| Teljesen zárt, kapszulázott szerkezet | Véd a por, nedvesség és vibráció ellen |
| Szabványos rögzítési furat kialakítás | Könnyű telepítés és csere |
| Több terminál opció | Támogatja a különböző vezetékezési követelményeket |
| Egyedi ellenállás és teljesítmény opciók | Megfelel a különböző inverter specifikációknak |
Az ellenálláselem magas hőmérsékletű szigetelő anyagokból készül, és prémium nikkel-króm (Ni-Cr) vagy réz-nikkel (Cu-Ni) ötvözetű ellenálláshuzallal van feltekerve. A csillámszigetelés szigetelése után a szerelvényt lángálló termikus keverékkel töltik fel, és alumíniumötvözet házba zárják.
Ez az integrált szerkezet javítja a mechanikai szilárdságot, a rezgésállóságot, a hőátadási hatékonyságot és a hosszú távú működési megbízhatóságot az ipari fékezési alkalmazásokban.
A belső szerkezet kvarc töltetet használ speciális kötőanyagokkal kombinálva a hővezető képesség javítása érdekében. A hagyományos légszigeteléshez képest ez a kialakítás hatékonyabban továbbítja a hőt az ellenálláselemről az alumínium házra.
A külső hőelvezető hornyokkal együtt a termikus kialakítás segít fenntartani a stabil fékteljesítményt, javítja a hőmérséklet-egyensúlyt, és meghosszabbítja az élettartamot ismételt terhelés mellett.
A DUFEW különféle csatlakozási lehetőségeket támogat, beleértve a rozsdamentes acél csatlakozókat és a magas hőmérsékletű vezetékhuzalokat, hogy megfeleljen a különféle telepítési követelményeknek. Az integrált rögzítőfuratok leegyszerűsítik az inverteres szekrényekbe és ipari vezérlőrendszerekbe történő beépítést.
A megfelelő ellenállás kiválasztásához figyelembe kell venni az inverter paramétereit, a fékezési feltételeket és a telepítési környezetet.
| Kiválasztási tényező | Megfontolás |
|---|---|
| Ellenállás érték | Must match the inverter manufacturer's recommended braking resistance range |
| Teljesítmény besorolás | A fékezési frekvencia és a szükséges energiaelnyelő képesség szerint van kiválasztva |
| Motor teljesítmény | A nagyobb motorteljesítmény általában erősebb fékezőképességet igényel |
| Üzemi ciklus | A gyakori fékezések nagyobb hőkapacitást igényelnek |
| Telepítési környezet | Ventilation conditions and cabinet cooling design should be evaluated |
Az ellenállás helytelen kiválasztása túlzott fékáramot, elégtelen féknyomatékot, túlmelegedést vagy invertervédelmi riasztásokat eredményezhet. A DUFEW a megfelelő ellenállásértékek kiválasztását javasolja az inverter specifikációi és a tényleges működési követelmények alapján.
| Alkalmazás | Funkció |
|---|---|
| Változtatható frekvenciájú meghajtók (VFD) | A motoros fékezés során elnyeli a regeneratív energiát |
| Szervo hajtásrendszerek | Kezeli a szervomotor lassítási energiáját |
| Liftek | Szabályozza a süllyesztés és fékezés során keletkező energiát |
| Daruk és emelőberendezések | Támogatja a gyakori start-stop működést |
| Ipari automatizálási berendezések | Dinamikus fékezés elleni védelmet biztosít |
| Elektronikus terhelésvizsgálat | Nagy teljesítményű ellenállási terhelésként működik |
| Megújuló energiát hasznosító berendezések | Energiakisülési és védelmi áramkörök |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Inverter alumínium borítású ellenállás |
| Alkalmazás | Dinamikus fékezés / regeneratív energiaeloszlás |
| Teljesítmény tartomány | 50W-6KW |
| Ellenállási tartomány | 0,01Ω – 120kΩ |
| Üzemi feszültség | ≤1200V |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Ellenállás drót anyaga | Nikkel-króm / réz-nikkel ötvözet |
| Ház anyaga | Alumínium ötvözet |
| Szigetelő anyag | Magas hőmérsékletű égésgátló vegyület |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Védelmi fokozat | IP00 |
| Láng minősítés | UL94V-2 |
| Standard | GB-5792 |
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC / 50Hz /60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid túlterhelés | 10-szeres névleges teljesítmény /5s | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus kisütési működés | >9000h |
| Nedvességállóság | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Hőmérséklet kerékpározás | -55 ℃ és 155 ℃ közötti ciklusok | Stabil teljesítmény |
| Hőállóság | 350℃ /2h | Nincs nyilvánvaló sérülés |
| Láng teszt | 10-szeres névleges teljesítmény | Nincs égés |
| Összehasonlítás | DUFEW inverteres alumínium borítású ellenállás | Általános teljesítményellenállás |
|---|---|---|
| Alkalmazás célja | Regeneratív fékezési energiaelnyelésére tervezték | Normál terhelési alkalmazásokhoz tervezték |
| Energiakezelés | Támogatja a rövid idejű, nagy energiájú impulzusokat | Főleg stabil terhelésekre alkalmas |
| Motorvezérlés kompatibilitás | Megfelel a VFD és a szervo fékrendszereknek | Nincs inverter-specifikus kialakítás |
| Overvoltage Protection | Segít megelőzni a DC busz túlfeszültség hibáit | Korlátozott védelmi képesség |
| Termikus tervezés | Ismételt fékezési ciklusokhoz optimalizálva | Gyakori impulzusok hatására túlmelegedhet |
| Telepítés | Vezérlőszekrény integrációhoz tervezték | Általános célú telepítés |
Telepítés előtt ellenőrizze az inverter modelljét, az ajánlott ellenállási tartományt, a szükséges fékerőt és a munkaciklust, hogy megbizonyosodjon arról, hogy az ellenállás megfelel a rendszerkövetelményeknek.
Telepítés előtt ellenőrizze az alumínium házat, a kapcsokat, a tokozás állapotát és a rögzítési szerkezetet, hogy megbizonyosodjon arról, hogy az ellenállás nem sérült, és készen áll a használatra.
A megfelelő hőleadás elengedhetetlen a megbízható fékműködéshez. Függőleges telepítés javasolt a légáramlás javítása érdekében, miközben az ellenállások között elegendő távolságot kell tartani. Zárt szekrényeknél további kényszerszellőztetésre lehet szükség a működési feltételeknek megfelelően.
A csatlakozás megbízhatóságának javítása érdekében használjon hőálló kábeleket, biztosítsa a biztonságos csatlakozókat, és tartsa a lehető legrövidebb távolságot az inverter és az ellenállás között.
A telepítés után ellenőrizze az ellenállás értékét, ellenőrizze a felület hőmérsékletét működés közben, és ellenőrizze a fékteljesítményt a rendszer megfelelő működése érdekében.
A DUFEW támogatja a testreszabott inverteres fékellenállás-megoldásokat, beleértve:
| Egyedi elem | Elérhető opciók |
|---|---|
| Ellenállás érték | Egyedi ellenállás az inverter követelményeinek megfelelően |
| Teljesítmény besorolás | 50W-6KW |
| Ház mérete | Egyedi méretek |
| Terminál típusa | Rozsdamentes csatlakozók / vezetékek |
| Védelmi komponensek | Opcionális hővédelem |
| Alkalmazástervezés | A fékezési feltételeknek megfelelően testreszabott |
Az inverter alumínium burkolatú ellenállása elnyeli a motor fékezése során keletkező regeneratív energiát, és hőenergiává alakítja, így megakadályozza az egyenáramú busz túlfeszültségét és védi az inverter rendszert.
Az ellenállás értékének követnie kell az inverter gyártója által javasolt tartományt. A túl alacsony érték túlzott áramerősséget okozhat, míg a túl magas érték csökkentheti a fékteljesítményt.
Igen. A DUFEW inverteres fékellenállások alkalmasak szervorendszerekhez, különösen olyan alkalmazásokhoz, amelyek gyors lassítást és ismételt fékezési ciklusokat igényelnek.
Igen. A DUFEW támogatja a hőkapcsolók vagy hőmérsékletvédő komponensek hozzáadását olyan alkalmazásokhoz, amelyek további biztonsági felügyeletet igényelnek.
