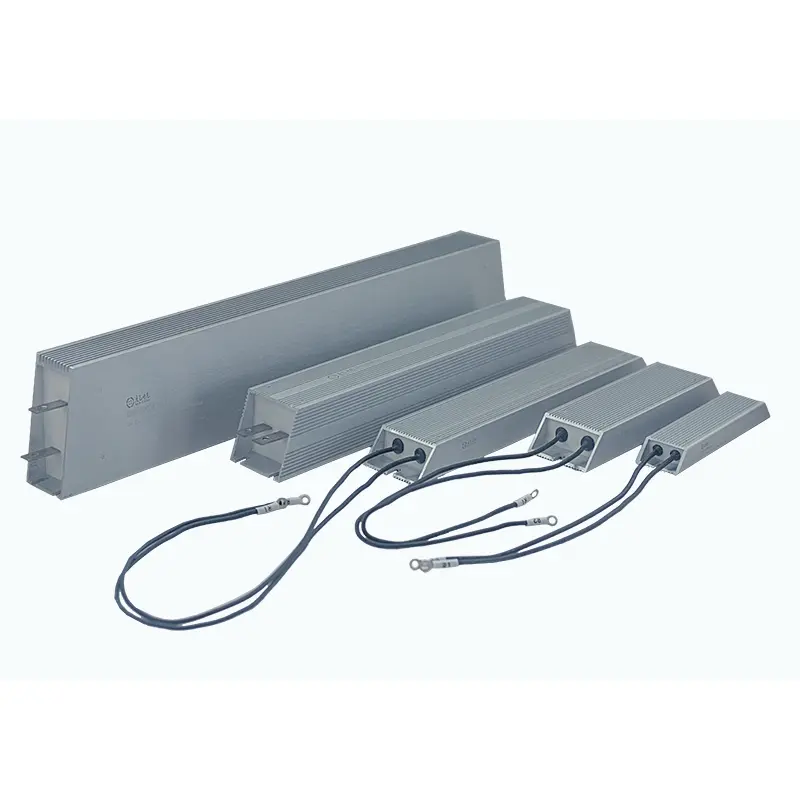

A DUFEW Non-Inductive Aluminium Clad Resistor kifejezetten nagy sebességű kapcsolóáramkörökhöz, impulzusos táprendszerekhez, inverteres alkalmazásokhoz és precíziós elektronikus berendezésekhez készült, ahol a hagyományos huzalellenállások parazita induktivitást szenvedhetnek.
A szabványos teljesítményellenállásokkal ellentétben, amelyek további induktív reaktanciát generálnak a gyors áramváltozások során, a DUFEW egy fejlett Ayrton-Perry bifiláris tekercsszerkezetet alkalmaz a mágneses tér csatolásának minimalizálása és az ultraalacsony induktivitás elérése érdekében.
Az áramreakció javításával és a kapcsolási interferencia csökkentésével ez az ellenállás segít megvédeni az érzékeny tápegységeket, javítja a hullámforma stabilitását és növeli a nagyfrekvenciás elektronikus rendszerek megbízhatóságát.
Az 50 W-tól 6 KW-ig, 0,01 Ω és 120 kΩ közötti ellenállási értékekkel elérhető DUFEW testreszabott alacsony induktivitású ellenállás-megoldásokat kínál teljesítményelektronikai gyártók, inverter-beszállítók, automatizálási cégek és ipari berendezések gyártói számára.
A modern teljesítményelektronikában a kapcsolási frekvencia tovább növekszik, miközben az alkatrészek érzékenyebbek lesznek az elektromos zajokra és a feszültségingadozásokra.
A hagyományos ellenállások nem kívánt induktivitást okozhatnak gyors áramátmenetek során, ami:
- Feszültség túllövés
- Áram hullámforma torzítása
- EMI interferencia
- Félvezető feszültség
- A vezérlőrendszer instabilitása
A DUFEW nem induktív alumínium borítású ellenállást úgy fejlesztették ki, hogy stabil elektromos teljesítményt tartson fenn gyorsan változó áramviszonyok között.
| Teljesítmény funkció | Mérnöki érték |
|---|---|
| Ultra-alacsony induktivitású tekercskialakítás | Minimalizálja a nem kívánt induktív hatásokat a nagy sebességű kapcsolás során |
| Ayrton-Perry bifiláris tekercselés | Megszünteti az áram által generált mágneses mezőket |
| Gyors elektromos reakció | Javítja a tranziens áramkör teljesítményét |
| Stabil impulzusterhelési képesség | Kezeli az ismételt töltési és kisütési ciklusokat |
| Alacsony elektromágneses interferencia | Csökkenti az érzékeny áramkörökre ható zajt |
| Alumínium hőkezelő szerkezet | Megbízható működést biztosít nagy teljesítményű körülmények között |
A belső tekercsszerkezet a kulcsfontosságú tényező, amely megkülönbözteti az alacsony induktivitású ellenállásokat a hagyományos huzaltekercses kialakításoktól. A DUFEW az Ayrton-Perry bifiláris tekercselés elvét alkalmazza, két ellentétes irányba tekercselt ellenálláshuzal segítségével csökkenti az áram áramlása során keletkező mágneses mezőket.
Azáltal, hogy a két tekercs mágneses mezői részben kioltják egymást, ez a szerkezet jelentősen csökkenti a nettó mágneses fluxust és minimálisra csökkenti a parazita induktivitást, ami gyorsabb elektromos választ és jobb teljesítményt tesz lehetővé a nagy sebességű kapcsolási alkalmazásokban.
A nagyfrekvenciás kapcsolórendszerek gyakran tapasztalnak gyors áramváltozásokat, ahol a parazita induktivitás nem kívánt feszültségcsúcsokat generálhat, és befolyásolhatja az áramkör stabilitását. A DUFEW alacsony induktivitású ellenállásait úgy tervezték, hogy hatékonyan kezeljék a tranziens energiát, elnyomják a kapcsolási csúcsokat, javítsák a hullámforma stabilitását és csökkentsék az érzékeny félvezető alkatrészek feszültségét.
Különösen alkalmasak:
- IGBT inverter áramkörök
- MOSFET kapcsolórendszerek
- PWM teljesítmény átalakítók
- Nagyfrekvenciás elektronikus terhelések
A regeneratív vagy dinamikus fékezés során a felesleges energiát gyorsan le kell vezetni a rendszer stabilitásának megőrzése érdekében. Az alacsony induktivitású szerkezet javítja a fékezési reakciót, csökkenti a kapcsolási interferenciát, és segít megvédeni az inverter tápegységeit a tranziens elektromos igénybevételtől.
A nagyfrekvenciás áramellátó rendszerekben a parazita induktivitás befolyásolhatja a kapcsolási hullámformákat és az általános hatékonyságot. A DUFEW alacsony induktivitású ellenállásai gyors reakciójellemzőket biztosítanak az olyan alkalmazásokhoz, mint a snubber áramkörök, az áramkorlátozó áramkörök és az impulzuselnyelő áramkörök.
Elektronikus vizsgálórendszereknél az ellenálláselemek válaszjellemzői közvetlenül befolyásolják a mérési pontosságot. Az optimalizált alacsony induktivitású kialakítás segít pontosabb impulzusválasz elérésében, csökkenti a jeltorzulást és javítja a teszt ismételhetőségét.

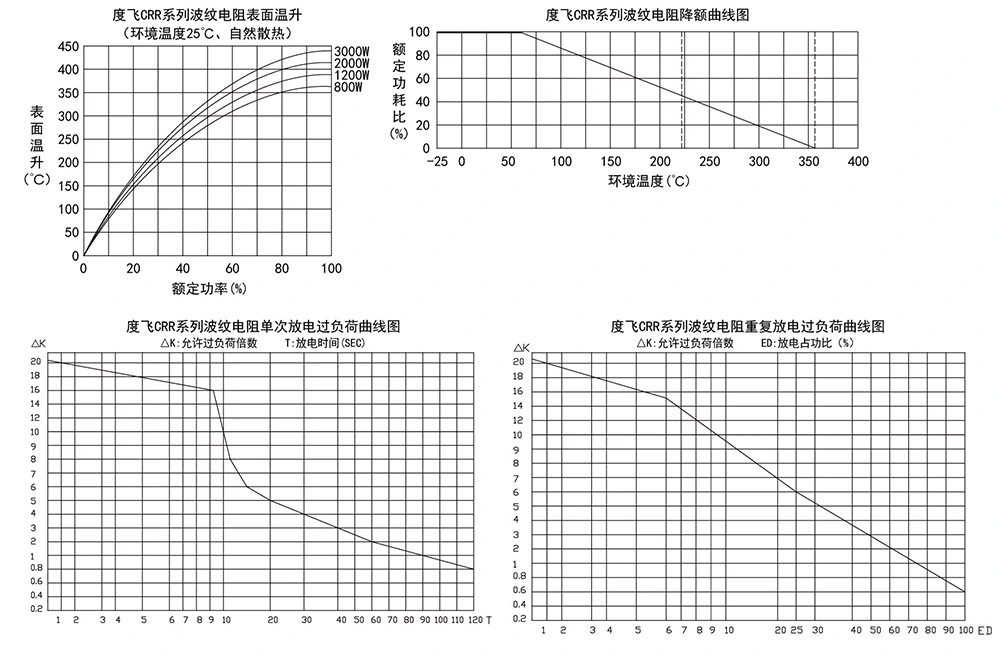

| Szerkezet | Funkció |
|---|---|
| Ötvözet ellenálláshuzal | Stabil ellenállási jellemzőket biztosít |
| Szimmetrikus bifiláris tekercselés | Csökkenti a mágneses csatolást |
| Csillám szigetelőréteg | Elválasztja a tekercsrétegeket és javítja a stabilitást |
| Kvarc termikus töltés | Javítja a hővezetést |
| Alumínium ház | Mechanikai védelmet és hőkezelést biztosít |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Nem induktív alumínium borítású ellenállás |
| Fő jellemző | Alacsony induktivitású teljesítmény |
| Tekercselési technológia | Ayrton-Perry Bifilar tekercselés |
| Teljesítmény tartomány | 50W-6KW |
| Ellenállási tartomány | 0,01Ω – 120kΩ |
| Üzemi feszültség | ≤1200V |
| Ellenállási tolerancia | ±3%, ±5%, ±10% |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Ház anyaga | Alumínium ötvözet |
| Szigetelő anyag | Magas hőmérsékletű égésgátló vegyület |
| Dielektromos szilárdság | 2500VAC / 60s |
| Szigetelési ellenállás | ≥100MΩ |
| Standard | GB-5792 |
| Összehasonlító elem | DUFEW nem induktív alumínium borítású ellenállás | Hagyományos huzalellenállás |
|---|---|---|
| Aktuális válasz | Gyors áramváltozásokra tervezték | Parazita induktivitás korlátozza |
| Mágneses hatás | Az ellentétes mágneses mezők kioltják egymást | A mágneses mezők felhalmozódnak |
| Kapcsolási teljesítmény | Alkalmas nagyfrekvenciás áramkörökhöz | Főleg alacsony frekvenciájú alkalmazásokhoz alkalmas |
| EMI vezérlés | Csökkentett elektromágneses interferencia kockázata | Magasabb zajkeltés |
| Félvezető védelem | Segít csökkenteni a feszültségcsúcsokat | Növelheti az átmeneti stresszt |
| Ipar | Tipikus használat |
|---|---|
| Teljesítményelektronika | Nagyfrekvenciás energiaelnyelés |
| EV töltőrendszerek | Védelmi áramkörök kapcsolása |
| Napelemes inverterek | DC energia kisülés |
| Szélenergia rendszerek | Átalakító védelem |
| Szervo meghajtók | Dinamikus fékezés |
| Ipari automatizálás | Nagy sebességű vezérlőrendszerek |
| Laboratóriumi berendezések | Precíziós impulzusvizsgálat |
A DUFEW támogatja a testreszabott, nem induktív ellenállások fejlesztését az alkalmazási követelményeknek megfelelően.
Elérhető testreszabás:
| Egyedi elem | Opciók |
|---|---|
| Ellenállás érték | 0,01Ω-120kΩ |
| Teljesítmény besorolás | 50W-6KW |
| Induktivitás követelmény | Alacsony induktivitású testreszabott kialakítás |
| Méretek | Szabványos vagy speciális ház |
| Terminálok | Rozsdamentes csatlakozók vagy magas hőmérsékletű vezetékek |
| Elektromos paraméterek | Az áramköri követelményeknek megfelelően testreszabva |
Mivel a gyors áramváltozások parazita induktivitást generálhatnak a hagyományos ellenállásokban, ami feszültségcsúcsokat és elektromos zajt okozhat. A nem induktív ellenállások minimalizálják ezeket a hatásokat és javítják az áramkör stabilitását.
A fő különbség a belső tekercselési technológia. A DUFEW Ayrton-Perry bifiláris tekercset használ a mágneses tér kölcsönhatásának csökkentésére, míg a szabványos ellenállások általában hagyományos egyirányú tekercselést használnak.
Igen. Általában inverteres fékáramkörökben, impulzuselnyelő áramkörökben és gyors reagálást igénylő teljesítményelektronikai rendszerekben használják.
Igen. A DUFEW OEM testreszabást biztosít az ellenállásérték, a teljesítmény, a mechanikai méretek, a csatlakozók és az alacsony induktivitás követelményei szerint.
