Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

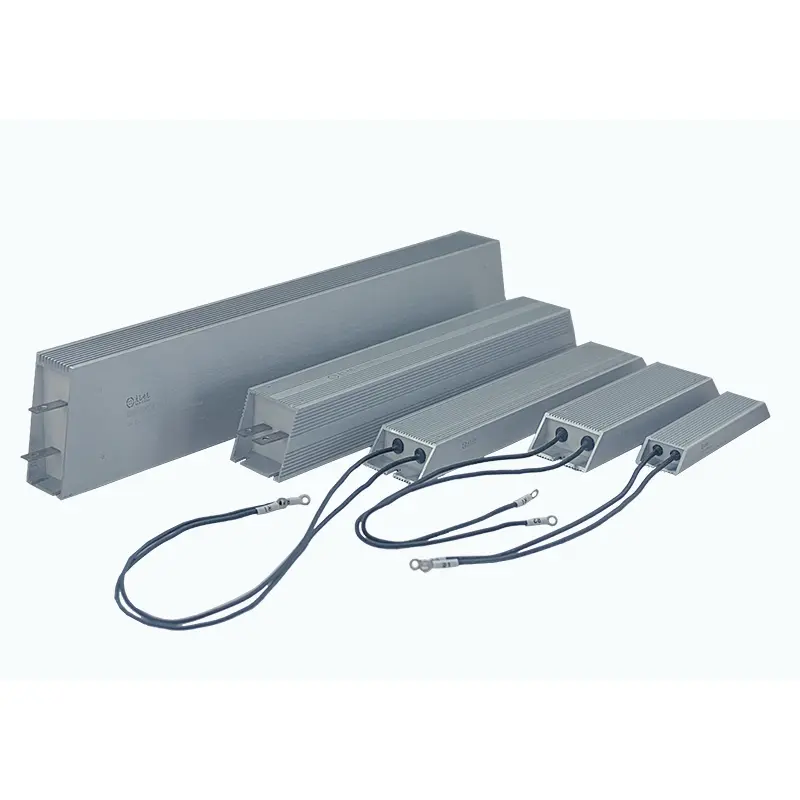

A DUFEW Ultra-Thin Aluminium Clad Resistort olyan ipari alkalmazásokhoz tervezték, ahol korlátozott a telepítési hely, de elengedhetetlen a megbízható energiaelvezetés. Az ultravékony alumínium ház és a teljesen zárt konstrukció hatékony hőelvezetést, kiváló környezetvédelmet és stabil teljesítményt kínál dinamikus fékezéshez, szervohajtásokhoz, VFD-ekhez, terhelési bankokhoz és teljesítményszabályozó rendszerekhez.
Az 50 W-tól 6 kW-ig terjedő névleges teljesítményű, 0,01 Ω és 120 kΩ közötti ellenállási értékekkel és 1200 V-ig terjedő üzemi feszültséggel kapható ellenállás támogatja az OEM és ODM testreszabását, hogy megfeleljen a különféle ipari követelményeknek.
Az ellenállást precíziós tekercselésű nikkel-króm (Ni-Cr) vagy konstans ellenállású huzalból gyártják, csillámréteggel szigetelve, és teljesen alumíniumötvözet házba zárva, lángálló, nagy szigetelésű tömítőanyaggal. Ez a zárt szerkezet javítja a hőátadást, miközben megvédi az ellenálláselemet a portól, nedvességtől, oxidációtól és vibrációtól.
Ultravékony profilja, minimális vastagsága mindössze 6--8 mm, lehetővé teszi a közvetlen beépítést olyan kompakt elektromos berendezésekbe, ahol a hagyományos alumíniumházas ellenállások nem férnek el. Többféle csatlakozóstílus, szerelési lehetőség és elektromos specifikáció áll rendelkezésre a különböző alkalmazási követelményekhez.
| Modell kód | Leírás |
|---|---|
| AUTÓ | Ultravékony alumínium borítású ellenállás |
| 1500W | Névleges teljesítmény |
| 27R | Névleges ellenállás |
| J | Ellenállástűrés (J=±5%, K=±10%, H=±3%) |
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 50W--6kW |
| Üzemi feszültség | ≤1200V |
| Ellenállási tartomány | 0,01Ω--120kΩ |
| Ellenállási tolerancia | ±3% / ±5% / ±10% |
| Védelmi besorolás | IP00 |
| hőmérsékleti együttható (TCR) | ≤300 ppm/°C |
| Lángálló besorolás | UL 94V-2 |
| Standard | GB/T 5792 |
A megfelelő teljesítmény-ellenállás kiválasztása többet jelent, mint az ellenállás és a névleges teljesítmény kiválasztása. A DUFEW a megbízható hőteljesítmény, az állandó gyártási minőség és az ipari alkalmazásokhoz való rugalmas testreszabás biztosítására összpontosít világszerte.
Az ultravékony alumínium ház, amelynek minimális vastagsága mindössze 6--8 mm, lehetővé teszi több egység egymás mellé szerelését, így ideális kompakt vezérlőszekrényekhez, szervohajtásokhoz és VFD-rendszerekhez.
Minden ellenállás precíziós ellenállású huzaltekercselés, kiváló minőségű szigetelő anyagok, automatizált gyártási folyamatok és szigorú minőségellenőrzés felhasználásával készül, hogy biztosítsa az állandó elektromos teljesítményt és a hosszú élettartamot.
A DUFEW támogatja a testreszabott ellenállásértékeket, teljesítménybesorolásokat, házméreteket, sorkapocs-konfigurációkat, vezeték-opciókat, szerelési szerkezeteket és alacsony induktivitású terveket az ügyfél rajzai vagy műszaki specifikációi szerint.
Az ipari teljesítményellenállások gyártásában szerzett több éves tapasztalattal a DUFEW megbízható megoldásokat kínál az automatizálási berendezések gyártóinak, rendszerintegrátorainak, forgalmazóinak és OEM-ügyfeleinek világszerte.
A kompakt alumíniumötvözet ház mindössze 6-8 mm vastag, így maximalizálja a beépítési helyet az elektromos szekrényekben és a kompakt ipari berendezésekben.
A nagy szigetelőképességű égésgátló edénykeverék teljesen lezárja az ellenálláselemet, így kiválóan ellenáll a pornak, nedvességnek, vibrációnak és oxidációnak.
Az alumínium ház és a hővezető töltőanyag gyorsan átadja a hőt a rögzítési felületnek vagy a hűtőbordának, javítva a hűtési hatékonyságot és a teljesítménysűrűséget.
A sorkapocs- vagy vezetékcsatlakozással kapható ellenállás testreszabható az ellenállás értékében, a névleges teljesítményben, a méretekben és a szerelési stílusban, hogy megfeleljen a különböző alkalmazásoknak.
A 6-8 mm-es vékony profilnak köszönhetően az ellenállás könnyen illeszkedik kompakt vezérlőszekrényekbe, szervorendszerekbe és VFD-kbe, így nagyobb telepítési sűrűséget tesz lehetővé a teljesítmény feláldozása nélkül.
A tömített alumínium ház és az égésgátló edénykeverék hatékonyan védi a belső ellenálláselemet a portól, nedvességtől, oxidációtól és vibrációtól, javítva a hosszú távú megbízhatóságot.
Az alumínium ház hatékony hűtőbordaként működik, gyorsan elvezeti a hőt az ellenálláselemtől. Fémlemezre vagy külső hűtőbordára szerelve a hőteljesítmény tovább javul.
Úgy tervezték, hogy nagy teljesítményt nyújtson kompakt csomagolásban, így ideális olyan alkalmazásokhoz, ahol korlátozott a telepítési hely, de megbízható energiaelvezetésre van szükség.
0,01Ω és 120kΩ között kapható, ±3%, ±5% és ±10%-os ellenállástűréssel, amely lefedi mind az alacsony ellenállású fékezést, mind a nagy ellenállású terhelési alkalmazásokat.
A DUFEW OEM és ODM szolgáltatásokat nyújt, beleértve a testreszabott méreteket, ellenállásértékeket, teljesítménybesorolásokat, kivezetési stílusokat, vezetékvezetékeket, szerelési konfigurációkat és alacsony induktivitású kialakításokat.
A hagyományos nyitott típusú ellenállásokkal ellentétben az Ultra-Thin Aluminium Clad Resistor kompakt elektromos rendszerekhez készült, amelyek hatékony hőkezelést és megbízható környezetvédelmet igényelnek.
Ideális regeneratív fékkörhöz kompakt szervorendszerekben, ahol korlátozott a beépítési hely.
Dinamikus fékezésre, energiaelvezetésre és feszültségstabilizálásra használják ipari inverteres rendszerekben.
Alkalmas akkumulátortöltő/kisütési berendezésekhez, előtöltő áramkörökhöz és energiaelvezetési alkalmazásokhoz.
Stabil rezisztív terhelést biztosít tápegységekhez, akkumulátortesztekhez, ipari tesztelő berendezésekhez és elektronikus terhelési rendszerekhez.
Széles körben használják PLC vezérlőszekrényekben, automatizálási rendszerekben, robotikában, CNC berendezésekben és kompakt elektromos vezérlőpanelekben.
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Dielektromos ellenállási feszültség | 2500VAC / 50Hz / 60s | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10× névleges teljesítmény 5 másodpercig | Nincs látható sérülés |
| Terhelési élettartam | Ciklikus működés (10 s BE / 90 s KI) | ＞9000 óra |
| Nedves hőállóság | 40°C ±2°C, 90-95% relatív páratartalom, 100 óra | ΔR ≤ ±(1%R + 0,05Ω) |
| Gyors hőmérsékletű kerékpározás | -55°C / 55°C / 155°C, mindegyik 15 perc, 5 ciklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Hőállóság | 350°C/2 óra | Nincs látható sérülés vagy elszíneződés |
| hőmérsékleti együttható (TCR) | Névleges vs. kezdeti ellenállás | ＜300 ppm/°C |
| Lángálló | 10× névleges teljesítmény 5 percig | Nincs gyújtás |
| Jellegzetes | Tesztkörülmények | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N / 30s | Nincs meglazulás vagy látható sérülés |
| Rezgésállóság | 5--200Hz, 1g, 98m/s² | Nincs szerkezeti sérülés |
| Forrasztási hővel szembeni ellenállás | 350±5°C Forrasztás, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Megjelenés | Szemrevételezés | Nincs látható sérülés, tiszta jelölés |
| Forraszthatóság | 235±5°C Forrasztás, 5s | Forrasztási lefedettség ≥95% |
| Összehasonlító elem | DUFEW ultravékony alumínium borítású ellenállás | Hagyományos teljesítményellenállás |
|---|---|---|
| Lakástervezés | Ultravékony alumínium ház teljesen zárt cserepekkel | Többnyire nyitott vagy félig zárt konstrukció |
| Telepítési hely | A vékony 6--8 mm-es profil lehetővé teszi a kompakt egymás melletti telepítést | A nagyobb ház nagyobb beépítési helyet igényel |
| Környezetvédelem | Jobban ellenáll a pornak, nedvességnek, vibrációnak és oxidációnak | Korlátozott környezetvédelem zord körülmények között |
| Hőleadás | Az alumínium ház közvetlen vázra vagy hűtőbordára szerelhető a jobb hűtés érdekében | Elsősorban a természetes léghűtésre támaszkodik |
| Ellenállási tartomány | Széles tartomány 0,01Ω és 120kΩ között | A szerkezettől függően jellemzően korlátozott ellenállási tartomány |
| Alkalmazás | Kompakt ipari berendezések, VFD-k, szervorendszerek, akkumulátor-berendezések és terhelési tesztelés | Általános célú teljesítménydisszipációs alkalmazások |
| Testreszabás | Támogatja a testreszabott méreteket, kivezetéseket, vezetékvezetékeket, teljesítmény- és ellenállásértékeket | Korlátozott testreszabás |
V: Fő előnye az ultravékony szerkezet, vastagsága mindössze 6--8 mm. Ez a kompakt kialakítás hatékony energiaeloszlást biztosít, miközben csökkenti a beépítési helyet, így alkalmas szervohajtásokhoz, VFD-rendszerekhez, akkumulátor-berendezésekhez és ipari vezérlőszekrényekhez, ahol korlátozott a hely.
V: Igen. A lapos alumínium talp lehetővé teszi a közvetlen rögzítést fém házra vagy külső hűtőbordára. Az érintkezési felületek közötti hőzsír felvitele tovább javíthatja a hőátadás hatékonyságát és támogathatja a nagyobb folyamatos működési teljesítményt.
V: A teljesen zárt alumínium ház és az égésgátló szigetelő bevonat hatékony védelmet nyújt a por, a nedvesség, a vibráció és az oxidáció ellen. A nyitott ellenállásos szerkezetekkel összehasonlítva ez a kialakítás jobb környezeti alkalmazkodóképességet kínál, míg a kültéri vagy fokozott védelemmel ellátott alkalmazásokhoz további burkolatvédelem is hozzáadható.
V: Igen. A DUFEW speciális elektromos, mechanikai és telepítési követelmények alapján OEM és ODM testreszabást biztosít. Az egyedi opciók közé tartozik az ellenállásérték, a névleges teljesítmény, a ház méretei, a kapocs- és vezeték-konfiguráció, a rögzítési szerkezet, az alacsony induktivitású kialakítás és egyéb speciális specifikációk. Az ügyfelek rajzokat vagy műszaki követelményeket nyújthatnak be, a DUFEW mérnökei pedig értékelik és kidolgozzák a megfelelő megoldást.
V: Általában olyan alkalmazásokban használatosak, amelyek kompakt méretet és megbízható hőelvezetést igényelnek, beleértve a szervo hajtásrendszereket, a változtatható frekvenciájú hajtásokat, a dinamikus fékköröket, az akkumulátortöltő- és -kisütési berendezéseket, az ipari automatizálási rendszereket, a tápegységeket, az elektronikus terhelési rendszereket és a megújuló energiát használó berendezéseket.
A DUFEW OEM- és ODM-gyártási szolgáltatásokat nyújt ipari teljesítményellenállás-alkalmazásokhoz, és személyre szabott megoldásokkal támogatja a berendezésgyártókat, forgalmazókat és rendszerintegrátorokat az elektromos teljesítményre, a mechanikai szerkezetre és a telepítési követelményekre kiterjedően.
A testreszabási lehetőségek magukban foglalják az 50 W-tól 6 kW-ig terjedő névleges teljesítményt, a 0,01 Ω és 120 kΩ közötti ellenállásértékeket, a ház méreteit, a kapocs- és vezeték-konfigurációkat, a rögzítési szerkezeteket, az alacsony induktivitású kialakításokat, az egyedi címkéket, logókat és az alkalmazás-specifikus módosításokat.
Minden testre szabott terméket mérnöki értékelés és gyártásellenőrzés révén fejlesztettek ki, hogy biztosítsák a megbízható hőteljesítményt, az elektromos stabilitást és a hosszú távú működést ipari környezetben.
A megfelelő ellenállás kiválasztása segít maximalizálni a rendszer megbízhatóságát és élettartamát. A modell kiválasztásakor vegye figyelembe a következő tényezőket:
| Kiválasztási elem | Ajánlás |
|---|---|
| Teljesítmény besorolás | Choose according to continuous or intermittent duty cycle with sufficient safety margin. |
| Ellenállás érték | Egyezzen meg az inverter, a szervohajtás vagy az elektromos áramkör követelményeinek. |
| Üzemi feszültség | Ügyeljen arra, hogy a maximális üzemi feszültség ne haladja meg a termék specifikációját. |
| Hűtési módszer | Nagyobb teljesítményű alkalmazásokhoz szerelje fel az ellenállást fémlemezre vagy hűtőbordára. |
| Telepítési hely | Válassza ki a méreteket a rendelkezésre álló szekrény vagy felszerelési hely alapján. |
| Csatlakozás típusa | A telepítési követelményeknek megfelelően válasszon a sorkapcsok vagy a vezetékek konfigurációi közül. |
Ha nem biztos abban, hogy melyik modell felel meg a legjobban az alkalmazásának, a DUFEW mérnöki csapata ajánlani tudja a legmegfelelőbb megoldást az Ön működési körülményei alapján.
- Ipari teljesítményellenállások és fékmegoldások professzionális gyártója
- Stabil termékminőség szigorú gyártási és minőségi ellenőrzés mellett
- Rugalmas OEM és ODM szolgáltatások a globális berendezésgyártók számára
- Gyors válasz a technikai támogatáshoz és a projektértékeléshez
- Megbízható szállítás standard és egyedi termékekhez
- Teljes termékportfólió, amely tartalmazza a huzalos, hullámos, cső alakú, alumíniumházas, fékező és testreszabott teljesítményellenállásokat
Megbízható ultravékony alumínium bevonatú ellenállás beszállítót keres?
A DUFEW szabványos termékeket és testreszabott megoldásokat kínál az ipari automatizáláshoz, a megújuló energiához, a motorhajtásokhoz, a vizsgálóberendezésekhez és a teljesítményelektronikához.
Lépjen kapcsolatba mérnöki csapatunkkal még ma az alábbiak miatt:
- Termékajánlatok
- Műszaki konzultáció
- OEM és ODM támogatás
- Minta kérések
- Versenyképes árajánlatok
DUFEW – Az Ön megbízható ipari teljesítményellenállás-gyártója Kínában.
