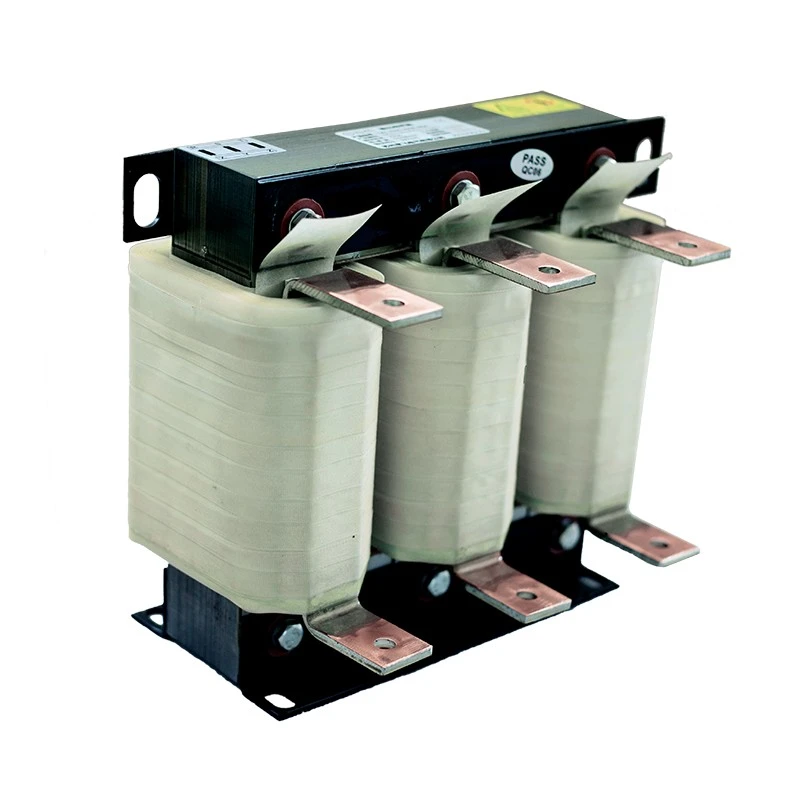

A Dufew Electric AC Line Reactor a váltóáramú tápegység és a VFD bemeneti terminálok közé van beépítve, hogy szabályozott impedanciát biztosítson, segít stabilizálni az áramáramlást és javítani az általános elektromos környezetet.
A reaktor segít csökkenteni a VFD egyenirányító áramkörök által generált harmonikus áramot, korlátozza a hirtelen áramváltozásokat, védi az inverter bemeneti alkatrészeit, és javítja az energiarendszer általános megbízhatóságát.
A modern frekvenciaváltók (VFD) nagy sebességű kapcsolási technológiát alkalmaznak a motor fordulatszámának szabályozására és az energiahatékonyság javítására. A kapcsolási folyamat és a nemlineáris bemeneti jellemzők azonban elektromos zavarokat okozhatnak az energiarendszerben.
Megfelelő bemeneti védelem nélkül a VFD rendszerek harmonikus áramtorzulást, bemeneti áramcsúcsokat, feszültségingadozásokat, elektromos interferenciát és megnövekedett feszültséget tapasztalhatnak az inverter alkatrészeken.
Ezek a problémák az elektromos berendezések túlmelegedéséhez, az inverter élettartamának csökkenéséhez, az egyenáramú busz kondenzátorainak károsodásához, a motor instabil működéséhez és a berendezés váratlan leállásához vezethetnek.
A VFD bemeneti egyenirányítók harmonikus áramokat generálhatnak, amelyek hatással vannak az elektromos hálózatra, különösen a több inverteres rendszert működtető létesítményekben.
Csökkenti a harmonikus hatást azáltal, hogy impedanciát ad a bemeneti áramkörhöz, így javítja az áramminőséget és fenntartja a stabilabb elektromos környezetet.
Az előnyök közé tartozik:
- Csökkentett harmonikus visszacsatolás a tápegységre
- Javított feszültség hullámforma stabilitása
- Csökkentett interferencia az elektromos berendezések között
- Jobb védelem a teljesítménykondenzátorok és transzformátorok számára
A több változtatható fordulatszámú meghajtóval rendelkező gyáraknál megbízhatóbb és stabilabb energiarendszert hoz létre.
A motor indítása, gyorsítása, terhelésváltozások vagy instabil teljesítményviszonyok esetén túlzott áramütés léphet fel, ami hatással lehet az inverter alkatrészeire.
A reaktor segít csökkenteni az elektromos feszültséget azáltal, hogy korlátozza a bemeneti túlfeszültséget, csökkenti az egyenirányító hidak feszültségét, védi az inverter DC busz alkatrészeit és javítja a hosszú távú VFD megbízhatóságot.
Különösen alkalmas nagy rövidzárlati kapacitással vagy alacsony impedanciájú transzformátorokkal rendelkező ipari áramrendszerekhez.
Az ipari környezet olyan elektromos alkatrészeket igényel, amelyek folyamatosan működnek változó terhelések és megerőltető munkakörülmények mellett.
A Dufew Electric AC Line Reactor optimalizált elektromágneses tervezést és szigetelési technológiát alkalmaz, hogy stabil induktivitást, alacsonyabb hőmérséklet-emelkedést, csökkentett elektromágneses rezgést és megbízható, hosszú távú működést érjen el.
A reaktor kiváló minőségű hidegen hengerelt szilíciumacél maganyagokat használ a mágneses veszteségek csökkentése és a stabil induktivitás fenntartása érdekében a folyamatos működés során.
Ez a kialakítás biztosítja:
- Kisebb energiaveszteség és jobb működési hatékonyság
- Jobb hőteljesítmény folyamatos terhelés mellett
- Stabil elektromos jellemzők
- Megbízható teljesítmény hosszú távú ipari működéshez
A különböző áramigények alapján a Dufew Electric optimalizált tekercselési struktúrákat biztosít, hogy megbízható elektromos teljesítményt biztosítson különféle ipari alkalmazásokban.
A tekercs kialakításának jellemzői:
- Réz vagy alumínium tekercselési lehetőségek a különböző alkalmazási igényekhez
- Nagyáramú vezeték kialakítása az igényes üzemi feltételek támogatására
- Jobb hőelvezetési teljesítmény
- Csökkentett tekercselési hőmérséklet-emelkedés működés közben
Ez az optimalizált szerkezet lehetővé teszi, hogy a reaktor megfeleljen a különböző ipari áramigényeknek, miközben fenntartja a stabil és hatékony működést.
A tekercsszerelvényt vákuumos impregnálással és magas hőmérsékleten történő keményítéssel dolgozzák fel, javítva a szigetelési teljesítményt és növelve az általános mechanikai szilárdságot.
A folyamat javul:
- Szigetelési szilárdság a biztonságosabb működés érdekében
- Mechanikai stabilitás vibrációs körülmények között
- Rezgés- és környezeti hatásokkal szembeni ellenállás
- Hosszú távú működési tartósság
Ez a gyártási folyamat segít fenntartani a megbízható teljesítményt és meghosszabbítani az élettartamot ipari környezetben.
A megfelelő AC Line Reactor kiválasztásához össze kell hangolni a reaktor paramétereit a VFD rendszerrel.
A Dufew Electric a következő tényezőket értékeli:
| Kiválasztási paraméter | Tervezési szempont |
|---|---|
| VFD feszültség | Meghatározza a szigetelési szintet és a reaktor konfigurációját |
| Névleges áram | Meghatározza a vezeték méretét és a termikus kialakítást |
| Motor teljesítmény | Befolyásolja a reaktorkapacitás kiválasztását |
| Feszültségesés | Meghatározza az impedancia követelményeket |
| Működési frekvencia | Befolyásolja az elektromágneses kialakítást |
| Telepítési környezet | Meghatározza a védelmet és a szerelési szerkezetet |
Az árajánlat benyújtása előtt az ügyfeleknek meg kell adniuk:
- VFD névleges teljesítmény
- Bemeneti feszültség
- Névleges áram
- Szükséges feszültségesés
- Beépítési feltételek
- Működési környezet
| Tétel | AC vonali reaktor | Kimeneti reaktor |
|---|---|---|
| Telepítési pozíció | A tápegység és a VFD bemenet között | A VFD kimenet és a motor között |
| Fő funkció | Csökkentse a bemeneti harmonikusokat és a túlfeszültséget | Védje a motor szigetelését és csökkentse a kimeneti hullámforma feszültségét |
| Fő alkalmazás | Áramminőség javítása | Hosszú kábel motorvédelem |
| Tipikus felhasználók | Ipari VFD rendszerek | Motorok hosszú távú kábelcsatlakozással |
A Dufew Electric a rendszerkövetelményeknek megfelelően bemeneti és kimeneti reaktormegoldásokat is kínál.
A különböző ipari rendszerek eltérő elektromos konfigurációt és beépítési módot igényelnek. A Dufew Electric az alkalmazási követelmények alapján testreszabott reaktormegoldásokat kínál, segítve az ügyfeleket a megbízható teljesítmény elérésében és a különféle ipari vezérlőrendszerekbe való zökkenőmentes integrációban.
A reaktor testreszabható a kulcsfontosságú elektromos paraméterek szerint, beleértve a névleges feszültséget, névleges áramot, feszültségesés százalékos arányát és működési frekvenciáját, hogy megfeleljen a különböző energiarendszeri követelményeknek.
A különböző szekrényelrendezésekhez és telepítési környezetekhez való alkalmazkodás érdekében a Dufew reaktorok többféle telepítési lehetőséget támogatnak, beleértve a szekrénybe szerelést, az önálló telepítést, a függőleges és a vízszintes szerelést.
Az egyedi alkalmazási feltételeknek és az aktuális követelményeknek megfelelően az ügyfelek kiválaszthatják a megfelelő tekercselési anyagokat, beleértve a réz vagy az alumínium tekercset.
Rugalmas konfigurációs lehetőségekkel és testreszabott kialakítással a Dufew reaktorok különböző ipari vezérlőrendszerekbe integrálhatók, miközben megőrzik a stabil és megbízható működést.
A Dufew Electric AC Line Reactort széles körben használják ipari rendszerekben, amelyek jobb VFD áramminőséget és elektromos védelmet igényelnek.
| Alkalmazás | Tipikus felszerelés | Fő előnyei |
|---|---|---|
| Ipari automatizálás | CNC gépek, gyártósorok, szervorendszerek | Javított elektromos stabilitás |
| Motoros hajtásrendszerek | Szivattyúk, ventilátorok, kompresszorok, szállítószalagok | Csökkentett inverter feszültség |
| Nehéz berendezések | Daruk, liftek, emelőrendszerek | Megbízható működés változó terhelés mellett |
| Feldolgozó ipar | Hengerművek, feldolgozó berendezések | Javított áramminőség |
| Megújuló energiarendszerek | Inverteres rendszerek, energiatároló berendezések | Stabil teljesítményátalakítás |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | AC vonali reaktor |
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50Hz / 60Hz / Akár 500Hz |
| Névleges áram | 5A - 3800A |
| Feszültségesés | 0,5% / 1% / 2% / 4% |
| Túlterhelési képesség | 1,5-szeres névleges áram 60 másodpercig |
| Dielektromos szilárdság | 3000VAC / 50Hz / 5mA / 1min |
| Szigetelési ellenállás | ≥100MΩ (1000VDC) |
| Védelmi fokozat | IP00 / IP20 |
| Szigetelési osztály | T40/F (155 ℃) |
| Lángálló fokozat | UL94V-2 |
| Zajszint | ≤65 dB |
| Élettartam | ≥15 év |
| Szabványok | IEC289:1987 / GB10229-88 / JB9644-1999 |
Példa: CAL-4312-0250-EISA
| Kód | Leírás |
|---|---|
| CAL | AC vonali reaktor |
| 4 | Feszültségszint (2=220V, 4=380V, 6=690V) |
| 3 | Fázisszám |
| 1 | Reaktor típusa |
| 2 | Feszültségesés |
| 0250 | Névleges áram |
| EI | Alapszerkezet |
| S | Telepítési szerkezet |
| A | Tekercselő anyag |
Szállítás előtt a Dufew Electric elektromos és szerkezeti ellenőrzéseket végez a megbízható működés biztosítása érdekében.
A tesztelés a következőket tartalmazza:
| Tesztelem | Követelmény |
|---|---|
| Szigetelési ellenállás teszt | ≥100MΩ |
| Dielektromos szilárdsági vizsgálat | 3000 VAC |
| Hőmérséklet-emelkedési teszt | A névleges terhelés szerint |
| Elektromos paraméterek ellenőrzése | Induktivitás és áram megerősítése |
| Megjelenési ellenőrzés | Mag, tekercselés, kapcsok ellenőrzése |
A Dufew Electric teljesítményelektronikai alkatrészekre és testreszabott elektromos megoldásokra specializálódott, megbízható váltakozó áramú reaktorokat biztosítva különféle ipari alkalmazásokhoz.
Az integrált gyártási képességekkel a Dufew kezeli a kulcsfontosságú gyártási folyamatokat a magfeldolgozástól és a tekercsgyártástól a végső összeszerelésig és a minőségellenőrzésig.
A gyártási folyamat magában foglalja a szilíciumacél vágást, a mag összeszerelését és a mágneses teljesítmény ellenőrzését a stabil elektromágneses jellemzők biztosítása érdekében.
A Dufew réz és alumínium tekercselési lehetőségeket kínál professzionális szigeteléskezeléssel és vákuumimpregnálási eljárásokkal a termék megbízhatóságának és tartósságának javítása érdekében.
A végső gyártás magában foglalja a terminálok telepítését, az elektromos tesztelést és a minőségellenőrzést, hogy megbizonyosodjon arról, hogy minden reaktor megfelel az előírt teljesítményi szabványoknak.
Ez az integrált gyártási képesség lehetővé teszi a Dufew Electric számára, hogy szabványos AC Line Reactorokat és testreszabott megoldásokat kínáljon a különböző ipari alkalmazásokhoz.
A Dufew Electric strukturált minőségirányítási eljárásokat követ a termék egyenletes teljesítményének és megbízható működésének biztosítása érdekében a teljes élettartam alatt.
A rendelkezésre álló minőségi dokumentumok a következők:
- ISO minőségirányítási rendszer tanúsítása
- CE minősítés
- Terméktesztelési jelentések
A műszaki dokumentumok és az ellenőrzési jegyzőkönyvek az ügyfél projekt követelményei szerint biztosíthatók.
Az AC Line Reactorok szállítás közben védelmet igényelnek a nedvesség, a vibráció és a mechanikai behatások ellen.
A Dufew Electric a következőket kínálja:
- Export szabványos csomagolás
- Nedvesség elleni védelem
- Megerősített belső rögzítés
- Termékazonosító címkék
Szállítás előtt a mérnökök megerősítik:
- Termékleírás
- Súly és méretek
- Telepítési követelmények
- Szállítási követelmények
Válassza ki a megfelelő reaktort a VFD névleges teljesítménye, a bemeneti feszültség, a névleges áram és a szükséges feszültségesés alapján, hogy biztosítsa a kompatibilitást az alkalmazási rendszerrel.
Telepítés előtt gondosan ellenőrizze a termék állapotát, beleértve a mag állapotát, a tekercs megjelenését és a terminálcsatlakozásokat, hogy megbizonyosodjon a reaktor üzemkész állapotáról.
A szabványos csatlakozási mód a következő:
Tápegység → AC vonali reaktor → VFD bemenet
A reaktort jól szellőző helyre kell telepíteni, ahol elegendő hely van a hőelvezetéshez és a jövőbeni karbantartáshoz.
Az elektromos csatlakoztatás során ügyeljen a helyes vezetékezésre, a biztonságos kapocscsatlakozásokra és a megfelelő földelésre a biztonságos és megbízható működés fenntartása érdekében.
A telepítés után végezzen működési tesztet a működési zaj ellenőrzésével, a hőmérséklet-emelkedés figyelésével és a rendszer általános teljesítményének ellenőrzésével.
A változtatható frekvenciájú hajtás (VFD) bemeneti oldalán AC Line Reactor van felszerelve, amely csökkenti a harmonikus torzítást, korlátozza az áramlökéseket, javítja az áramminőséget és megvédi az inverter alkatrészeit az elektromos feszültségtől.
Nem minden VFD-alkalmazás igényel bemeneti reaktort. Felharmonikus problémákkal, instabil tápellátással, gyakori áramingadozásokkal, több inverteres működéssel vagy érzékeny elektromos berendezésekkel rendelkező rendszerekhez ajánlott.
A megfelelő feszültségesés a rendszer teljesítményminőségi követelményeitől, a harmonikus viszonyoktól, a bemeneti jellemzőktől és a működési környezettől függ. A Dufew Electric kiértékeli az alkalmazási paramétereket, és megfelelő konfigurációt javasol.
Igen. Azáltal, hogy csökkenti az áramütést és az elektromos feszültséget a VFD bemeneti oldalán, javítja a rendszer stabilitását és meghosszabbítja az inverter alkatrészeinek élettartamát.
Igen. A Dufew Electric személyre szabott megoldásokat kínál a feszültség, az áram, a frekvencia, a beépítési szerkezet, a tekercsanyag és egyéb projektkövetelmények szerint.
Az ügyfeleknek biztosítaniuk kell:
- VFD névleges teljesítmény
- Bemeneti feszültség
- Névleges áram
- Szükséges feszültségesés
- Telepítési környezet
- Működési feltételek
A Dufew Electric személyre szabott AC Line Reactor megoldásokat kínál az ipari ügyfelek számára, akik jobb VFD-védelmet, harmonikus szabályozást és energiaminőség-kezelést igényelnek.
Professzionális gyártási képességeivel, mérnöki támogatásával és teljes körű tesztelési eljárásaival a Dufew Electric segít az ügyfeleknek megbízható megoldások kifejlesztésében az ipari hajtásrendszerekhez.
Küldje el VFD paramétereit és alkalmazási követelményeit a Dufew Electric részére, és mérnökeink az Ön működési körülményei alapján megfelelő konfigurációt javasolnak.
