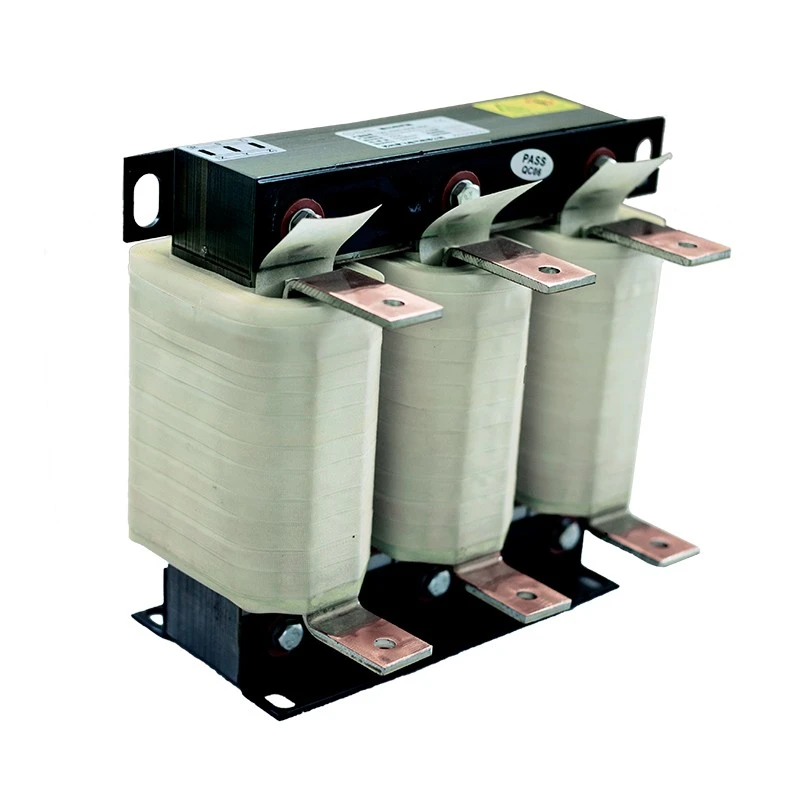

A VFD-kimenetek és a motorterhelések közé telepített Dufew Electric Load Reactor stabilizálja a terhelésoldali energiaminőséget, mérsékli a hosszú kábelek kapacitásának hatásait, és javítja a meghosszabbított átviteli teljesítményt. 220VAC–1140VAC névleges feszültségre és 5A–3800A áramkapacitásra tervezve testreszabható megoldásokat kínál ipari automatizáláshoz, nehézgépekhez, tesztrendszerekhez és összetett motoralkalmazásokhoz.
A Dufew Electric Load Reactor sorba van szerelve a VFD kimeneti terminálok (U/V/W) és a motorterhelések közé, hogy javítsa a terhelési oldal stabilitását és fenntartsa a megbízható működést a nagy távolságú motoros hajtásrendszerekben.
A változtatható frekvenciájú hajtások alkalmazásaiban az inverteres tápegységek által generált nagyfrekvenciás kapcsolójelek motorkábeleken haladnak át. Ha a kábeltávolság növekszik, az elosztott kapacitás további töltőáramot, áramingadozást és instabil rendszerteljesítményt okozhat.
Azáltal, hogy megfelelő impedanciát ad a kimeneti áramkörhöz, a reaktor segít csökkenteni a kábeljellemzők hatását, egyenletes áramváltozást és javítja a VFD-vezérelt motorrendszerek megbízhatóságát.
Az alacsony veszteségű hidegen hengerelt szilíciumacél magokkal, F osztályú szigetelőanyagokkal, vákuumimpregnálási technológiával és optimalizált tekercsszerkezetekkel gyártott Dufew Load Reactor stabil induktivitási teljesítményt, kiváló termikus megbízhatóságot és hosszú élettartamot biztosít igényes ipari körülmények között. A nagyáramú modellek kompakt fólia tekercselési struktúrákat alkalmazhatnak a hőelvezetés javítása és a hőmérséklet-emelkedés csökkentése érdekében.
Miért használjunk terhelési reaktort a VFD rendszerekben?
A nagy távolságú motortelepítések és a változó ipari terhelések elektromos kihívásokat okozhatnak, többek között:
- Megnövelt kábelelosztott kapacitáshatások
- Túl nagy kapacitív töltőáram
- Áramingadozás működés közben
- Az inverter túláramvédelmi kioldása
- Csökkentett motorhajtási stabilitás
- Elektromágneses interferencia a vezérlőrendszerekben
A megfelelően kiválasztott Load Reactor segít optimalizálni a terhelésoldali elektromos jellemzőket, javítja a rendszer stabilitását, és csökkenti a váratlan állásidőt az ipari alkalmazásokban.
Főbb előnyök
1. Jobb teljesítmény hosszú kábeles alkalmazásokhoz
Ha a motorokat távol helyezik el a VFD szekrényektől, a kábel jellemzői befolyásolhatják az elektromos teljesítményt és növelhetik a hajtásrendszer feszültségét. A Dufew Load Reactor segít csökkenteni az elosztott kábelkapacitás hatását és korlátozza a kapacitív töltőáramot, támogatja a stabilabb távolsági átvitelt és a távolról telepített motorok megbízható működését.
2. Fokozott terhelési oldali áramstabilitás
Az ipari berendezések gyakran változó terhelésekkel és gyakori gyorsításokkal vagy lassításokkal működnek. Az optimalizált reaktorkialakítás segíti az áramingadozások kiegyenlítését és a motor egyenletesebb működésének fenntartását, csökkenti a rendellenes működési feltételeket és támogatja a stabil teljesítményt dinamikus terhelések mellett.
3. Csökkentett harmonikus interferencia és elektromos zaj
A VFD működése során keletkező nagyfrekvenciás zavarok hatással lehetnek a motorokra, valamint a közeli vezérlő- és automatizálási berendezésekre. A terhelésoldali szűrőhatás segít csökkenteni a nagyfrekvenciás harmonikus alkatrészeket és az elektromágneses interferenciát, ugyanakkor hozzájárul a motor működési zajának és rezgésének csökkentéséhez.
4. Ipari minőségű elektromos megbízhatóság
Alacsony veszteségű hidegen hengerelt szilíciumacél magot, F osztályú szigetelőrendszert, vákuumimpregnálást és magas hőmérsékleten történő keményedést használ. Az alkalmazási követelményeknek megfelelően réz vagy alumínium tekercselési lehetőségek állnak rendelkezésre. Ez a kombináció stabil induktivitást, szabályozott vibrációt és megbízható hőteljesítményt biztosít a hosszú távú ipari működéshez.
Szerkezeti tervezési jellemzők
Optimalizált mágneses áramkör tervezés
A háromfázisú szimmetrikus magszerkezet kiegyensúlyozott mágneses teljesítményt és stabil induktivitási jellemzőket biztosít, miközben segít csökkenteni a mágneses veszteséget. Ez az optimalizált elrendezés támogatja az állandó elektromos teljesítményt és a megbízható működést folyamatos használat során.
Rugalmas telepítési konfiguráció
Különféle beépítési konfigurációk állnak rendelkezésre a különféle szekrény- és berendezéselrendezésekhez, beleértve az IP00-as nyitott szerkezeteket, az IP20-as védőburkolatokat, a függőleges telepítést és a vízszintes telepítést. Egyedi méretek is megadhatók a rendelkezésre álló szekrénytér, a berendezés szerkezete és a konkrét projektkövetelmények szerint.
Tipikus alkalmazások
A Dufew Load Reactor megoldásokat széles körben használják:
Alkalmazási mező
Vevői követelmény
Nagy távolságú motoros hajtásrendszerek
Csökkentse a kábelhatásokat és javítsa az átviteli stabilitást
Ipari vizsgáló berendezések
Javítja a kimeneti áram stabilitását és a mérési megbízhatóságot
Kikötői daruk és emelőberendezések
A megbízható működés fenntartása gyakori terhelésváltás mellett
Lift meghajtó rendszerek
Javítja a hajtás stabilitását gyorsítás és lassítás közben
Szivattyúk és ventilátorrendszerek
Növelje a folyamatos működési teljesítményt
Hengerművek és bányászati berendezések
Támogatja a nehéz ipari alkalmazásokat
Szervo hajtásrendszerek
Az automatizálási berendezések elektromos stabilitásának javítása
Ajánlott alkalmazási feltételek
Alkalmazási feltétel
Ajánlás
A motorkábel távolsága meghaladja az 50 métert
Ajánlott
A kábel elosztott kapacitása befolyásolja a működést
Ajánlott
Az inverter túláram hibái gyakran előfordulnak
Ajánlott
A motor terhelése gyakran változik
Ajánlott
A nagyfrekvenciás interferencia hatással van a berendezésre
Ajánlott
Folyamatos nagy teherbírású működés szükséges
Ajánlott
Hogyan válasszuk ki a megfelelő terhelésű reaktort?
A megfelelő kiválasztásakor figyelembe kell venni a VFD paramétereit, a kábelfeltételeket és a motorterhelési követelményeket. Ezek a tényezők segítenek meghatározni a megfelelő elektromos specifikációkat és a reaktor konfigurációját.
VFD paraméterek
Consider the rated voltage, output current, motor power, and operating frequency. These parameters should match the VFD and motor system to ensure stable operation.
Kábelfeltételek
A kábel hossza és típusa fontos, különösen a VFD-től távol telepített motoroknál. A reaktor kiválasztásakor figyelembe kell venni a telepítési környezetet és az elosztott kapacitást is.
Motorterhelési követelmények
Értékelni kell az üzemi feltételeket, a terhelés változását, a folyamatos működés követelményeit és a szükséges védelmi szintet. A gyakori gyorsítások, lassítások vagy változó terhelések robusztusabb konfigurációt igényelhetnek.
A Dufew személyre szabott reaktorterveket kínál az alkalmazási feltételek, a telepítési követelmények, az elektromos paraméterek és az ügyfél specifikációi alapján.
Modellszám magyarázat
Példa: CAL-4321-0250-EISA
Kód
Leírás
CAL
AC reaktor sorozat
4
Feszültségszint (2=220V, 4=380V, 6=690V)
3
Három fázis
2
Töltsd be a reaktor típusát
1
Feszültségesés (1%=1%, 2%=2%)
0250
Névleges áram (250A)
EI
Alapszerkezet
S/W
Beépítési szerkezet (függőleges/vízszintes)
A/C
Tekercselőanyag (alumínium/réz)
Műszaki előírások
Paraméter
Specifikáció
Termék típusa
VFD Load Reactor
Telepítési pozíció
A VFD kimenet és a motor között
Névleges feszültség
220VAC / 380VAC / 690VAC / 1140VAC
Névleges áram
5A--3800A
Frekvencia
50Hz / 60Hz / Testreszabható 500Hz-ig
Feszültségesés
0,5% / 1% / 2% / 4%
Túlterhelési kapacitás
1,5-szeres névleges áram 60 másodpercig
Dielektromos szilárdság
3000VAC / 50Hz / 5mA / 1min
Szigetelési ellenállás
≥100MΩ (1000VDC)
Védelmi osztály
IP00 / IP20
Hőmérséklet osztály
T40
Szigetelési osztály
F osztály (155 ℃)
Lángálló fokozat
UL94V-2
Zajszint
≤65 dB
Élettartam
≥15 év
Gyártási szabványok
IEC289 / GB10229 / JB9644
Gyártási képesség és minőségbiztosítás
A Dufew Electric reaktorokra, ellenállásokra, fékrendszerekre, transzformátorokra és testreszabott teljesítményelektronikai megoldásokra specializálódott. Gyártási folyamata magában foglalja a szilíciumacél magfeldolgozást, a precíziós tekercselést, a vákuumimpregnálást, a magas hőmérsékleten történő kikeményítést és az elektromos teljesítmény vizsgálatát.
A minőség-ellenőrzés magában foglalja a szigetelési ellenállást, a feszültségállóságot, a hőmérséklet-emelkedést és az elektromos teljesítmény ellenőrzését a megbízható termékteljesítmény biztosítása érdekében.
A Dufew támogatja a testreszabott elektromos tervezést, az OEM gyártást, a műszaki dokumentációt és az alkalmazástervezést a különböző ipari követelményekhez.
Tanúsítványok és megfelelőség
A Dufew termékeket elismert ipari követelmények szerint gyártják, beleértve:
- ISO 9001 minőségirányítási rendszer
- CE megfelelőség
- IEC289
- GB10229
- JB9644
Csomagolás és globális szállítás
A Dufew professzionális exportcsomagolási megoldásokat kínál a termék méreteinek, súlyának és szállítási követelményeinek megfelelően.
A csomagolás tartalmazza:
- Ütésálló védelem
- Nedvességvédelem tengeri szállításhoz
- Export szabványos fa tokok
- Szállítás előtti ellenőrzési jegyzőkönyvek
Ezek az intézkedések biztosítják a biztonságos szállítást és a telepítés utáni megbízható működést.
Terhelési reaktor és kimeneti reaktor: Alkalmazási különbség
Összehasonlítás
Reaktor betöltése
Kimeneti reaktor
Fő cél
Javítja a terhelésoldali stabilitást és csökkenti a kábelhatásokat
Csökkentse a PWM feszültséget a motor szigetelésén
Fő gond
Kábelkapacitás, áramingadozás, rendszerstabilitás
dv/dt feszültség- és feszültségcsúcsok
Tipikus alkalmazás
Hosszú kábelrendszerek, változó terhelések, nagy teherbírású berendezések
Általában akkor használják, ha a motorkábel távolsága nagy, a kábel jellemzői befolyásolják a rendszer teljesítményét, az inverter védelmi leoldásai előfordulnak, vagy jobb elektromos stabilitásra van szükség változó terhelés mellett.
2. kérdés: Mi a különbség ez a termék és a kimeneti reaktor között?
Mindkettő a VFD kimeneti oldalára van telepítve, de eltérő alkalmazási célokat szolgálnak. Ez a termék főként a rendszer stabilitását javítja hosszú kábelviszonyok, változó terhelések és igényes ipari környezetben, míg a kimeneti reaktor inkább a PWM feszültség csökkentésére és a motor szigetelésének védelmére összpontosít. A végső választás a kábel hosszától, a motor jellemzőitől és a működési feltételektől függ.
Q3: Segíthet csökkenteni a motorzajt?
Igen. A nagyfrekvenciás zavarok csökkentésével és az áramstabilitás javításával segíthet csökkenteni az elektromágneses zajt és rezgést a motor működése közben.
4. kérdés: A Dufew testreszabhatja a specifikációkat?
Igen. A Dufew testreszabott megoldásokat kínál a feszültségre, az áramerősségre, a feszültségesésre, a tekercselési anyagokra, a beépítési szerkezetre és a védelmi követelményekre az adott ipari alkalmazásoknak megfelelően.
Testreszabott terheléses reaktormegoldások a Dufew Electrictől
A Dufew Electric megbízható megoldásokat kínál az ipari VFD alkalmazásokhoz, professzionális gyártási képességekkel, testreszabott mérnöki szolgáltatásokkal és szigorú minőség-ellenőrzéssel. A nagy távolságú motorrendszerektől a nagy teljesítményű ipari berendezésekig a megoldások célja a rendszer stabilitásának javítása és a megbízható működés támogatása.
Lépjen kapcsolatba a Dufew Electric-vel a testreszabott reaktortervezés és az OEM-ek együttműködése érdekében.
