Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

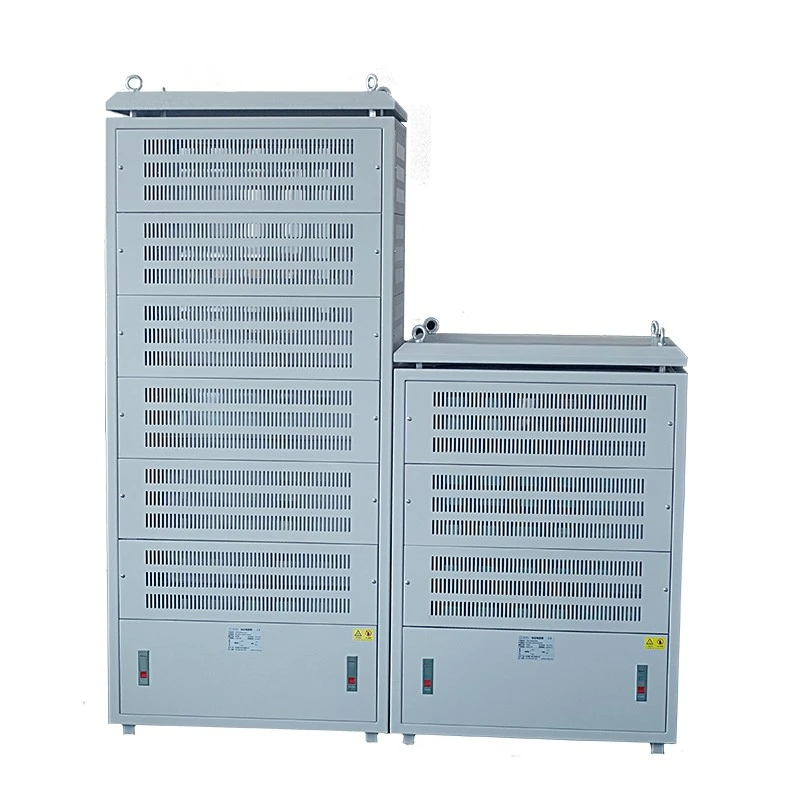

A Dufew Electric Braking Resistor Cabinet egy teljes energiaelvezetési megoldás, amelyet olyan alkalmazásokhoz terveztek, ahol a motorok gyakran generálnak regeneratív energiát fékezés közben.
Lassítás, emelés, süllyesztés vagy gyors terhelésváltás során a túlzott energia növelheti a frekvenciaváltók egyenáramú buszfeszültségét. Elnyeli ezt a regenerált energiát és hővé alakítja, segít fenntartani az inverter stabil működését és javítja a rendszer biztonságát.
A szekrény több huzallal tekercselt hullámos ellenálláselemet integrál rozsdamentes acél vezetőrudakon keresztül, míg az ellenállásrétegek között rézsíneket használnak a megbízható nagyáramú csatlakozások biztosítására.
A 20KW-500KW teljesítménytartománnyal, 3000V-ig terjedő üzemi feszültséggel és 0,01Ω-tól 1KΩ-ig testreszabható ellenállásértékekkel a Dufew Electric fékellenállás-szekrényeket tervez az adott motorteljesítménynek, a fékezési munkaciklusnak, a telepítési környezetnek és a rendszerkövetelményeknek megfelelően.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Fékellenállás szekrény |
| Névleges teljesítmény | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3%, ±5%, ±10% |
| Védelmi fokozat | IP20-IP54 Opcionális |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Gyártási szabvány | GB-5792 |
CRC 100KW 2.7R J
| Kód | Leírás |
|---|---|
| CRC | Fékellenállás szekrény |
| 100 kW | Névleges teljesítmény |
| 2.7R | Névleges ellenállás |
| J | Ellenállás pontosság (K=±10%, J=±5%, H=±3%) |
A hagyományos, főleg egyszerű terhelési alkalmazásokhoz használt ellenállásdobozokkal ellentétben a Dufew Electric Braking Resistor Cabinet olyan ipari hajtásrendszerekhez készült, amelyek megbízható energiaelnyelést, egyenáramú buszfeszültség-szabályozást és fékvédelmet igényelnek.
A motor fékezése során a regeneratív energia átkerül az ellenállásszekrénybe, és hővé alakul, segítve az egyenáramú busz feszültségemelkedésének szabályozását és csökkentve a frekvenciaváltó túlfeszültség-hibáinak kockázatát.
Ez a kialakítás javítja az inverter védelmi teljesítményét, és támogatja az ipari hajtásrendszerek stabilabb működését gyakori fékezési körülmények között.
A Dufew Electric moduláris réteges felépítést alkalmaz a telepítés, a karbantartás és a jövőbeni rendszerbővítés egyszerűsítése érdekében.
Minden független ellenállásréteg tartalmaz egy dedikált vezető áramkört, hőmérséklet-figyelő rendszert és külön légáramlási útvonalat, amely lehetővé teszi az egyes szakaszok ellenőrzését vagy karbantartását anélkül, hogy ez befolyásolná a többi réteg működését.
A moduláris felépítés további ellenállásrétegeket, testreszabott ellenállás-konfigurációkat és különböző fékezési munkaciklusokat is támogat az adott teljesítményigényeknek megfelelően, segítve a csereköltségek csökkentését, ha a berendezés kapacitása megnő.
A fékellenállás-szekrény több védelmi funkciót is magában foglal, hogy javítsa a biztonságot és a megbízhatóságot az ipari üzemi környezetben.
A beépített hőmérséklet-kapcsolók folyamatosan figyelik a szekrény működési feltételeit. Ha a hőmérséklet meghaladja az előre beállított határértéket, a védelmi jel aktiválódik, és az inverter vezérlőrendszere leállítási parancsot kaphat, hogy csökkentse a berendezés károsodásának kockázatát.
A belső szerkezet rozsdamentes acélból készült vezető rudakat használ az ellenállások csatlakoztatásához, és réz gyűjtősíneket az ellenállásrétegek között, amelyek erős mechanikai támasztást, korrózióállóságot és megbízható elektromos vezetőképességet biztosítanak a hosszú távú működés során.
A gyakori fékezési ciklusokkal járó alkalmazásoknál a hatékony hőkezelés elengedhetetlen az ellenállások stabil teljesítményének fenntartásához.
A Dufew Electric optimalizált hűtési kialakításokat kínál, beleértve a függőleges légáramlási csatornákat, a továbbfejlesztett szekrényszellőztetést, az opcionális kényszerhűtési ventilátorokat és az IP20-tól IP54-ig terjedő testreszabott védelmi szintet.
The cooling system helps control resistor temperature and maintain reliable operation during continuous industrial braking processes.
A Dufew elektromos fékellenállású szekrényt széles körben használják ipari rendszerekben, amelyek szabályozott regeneratív energiaelnyelést és megbízható dinamikus fékezési teljesítményt igényelnek.
Az alkalmazások közé tartoznak a kikötői daruk, a toronydaruk és az emelőrendszerek, ahol az ellenállásos szekrény segít az emelési és süllyesztési műveletek során keletkező regeneratív energia kezelésében.
Hengermű-hajtásokban, bányászati berendezésekben és szállítószalag-rendszerekben stabil fékezési energiaelvezetést biztosítva támogatja a gyakori gyorsítási és lassítási folyamatokat.
A rendszer alkalmazható szélturbinák dőlésszögű hajtásrendszereiben a fékezési energia szabályozására beállítási műveletek és vészleállítási körülmények során.
Az ipari motorvizsgáló padokhoz és az erőgépek tesztelőrendszereihez a szekrény szabályozott ellenállásos terhelési megoldást biztosít a teljesítmény ellenőrzéséhez és a megbízhatóság teszteléséhez.
Szállítás előtt a Dufew Electric termékellenőrzéseket végez az ügyfelek igényei szerint.
A tesztelemek a következők:
| Tesztelem | Cél |
|---|---|
| Dielektromos szilárdsági vizsgálat | Ellenőrizze a szigetelés biztonságát |
| Szigetelési ellenállás teszt | Ellenőrizze az elektromos szigetelés teljesítményét |
| Túlterhelési teszt | Értékelje a rövid idejű túlterhelési képességet |
| Hőmérséklet-teljesítmény teszt | Ellenőrizze a termikus stabilitást |
| Folyamatos terhelési teszt | Ellenőrizze a hosszú távú működési megbízhatóságot |
| Mechanikai ellenőrzés | Erősítse meg a szerkezeti stabilitást |
A Dufew Electric a professzionális elektromérnöki tapasztalatot szabványosított gyártási folyamatokkal ötvözi, hogy testreszabott fékellenállás-megoldásokat fejlesszen ki az ipari hajtásrendszerekhez. Az ellenállások összeszerelésére, a szekrénygyártásra, az elektromos tesztelésre és a végső ellenőrzésre kiterjedő teljes gyártási folyamatot ellenőrzik, hogy biztosítsák a stabil teljesítményt, az állandó minőséget és a megbízható működést igényes ipari környezetben.
A Dufew Electric kezeli a kulcsfontosságú gyártási szakaszokat az ellenálláselemek összeszerelésétől a teljes szekrényintegrációig. Az ellenállásmodulokat a szükséges ellenállásértékek, teljesítmény-értékek és üzemi feltételek szerint gyártják, míg a szekrényszerkezeteket a beépítési hely, a hűtési követelmények, a védelmi szintek és a rendszercsatlakozási módok alapján személyre szabják.
A gyártási folyamat magában foglalja a precíziós ellenállás-összeszerelést, a vezetőképes alkatrészek beszerelését, a belső vezetékezést, a hűtőszerkezet integrációját és a szekrénygyártást. Az integrált gyártásirányítás révén a Dufew Electric javítja a termék konzisztenciáját, és biztosítja, hogy minden fékellenállás-megoldás megfeleljen a különböző ipari alkalmazások műszaki követelményeinek.
Szállítás előtt minden késztermék átfogó elektromos és mechanikai ellenőrzésen esik át, beleértve az ellenállásmérést, az elektromos csatlakozás ellenőrzését, a szigetelésvizsgálatot, a dielektromos szilárdság vizsgálatát és a specifikáció megerősítését. Ezek az ellenőrzési eljárások segítenek abban, hogy a leszállított berendezés megfeleljen a projekt által elfogadott követelményeknek, és üzem közben is megbízható teljesítményt tartson fenn.
Ajánlott gyártási képek:
Gyári gyártási műhely
- Ellenállás szerelősor
- Szekrény gyártási terület
- Elektromos vizsgáló berendezések
Elektromos tesztelési folyamat
- Feszültségvizsgálat
- Ellenállásmérés
- Végső ellenőrzés
Ezek a gyártási feljegyzések a Dufew Electric mérnöki képességeit, gyártásellenőrzési szabványait és a testreszabott ipari ellenállás-megoldások szállításában szerzett tapasztalatát mutatják be.
A Dufew Electric strukturált minőségirányítási eljárásokat követ az anyagválasztás, a gyártási folyamat, az összeszerelés és a végső ellenőrzés során, hogy fenntartsa a termék stabil teljesítményét. A projekt követelményeinek megfelelően az ügyfelek megkaphatják a megfelelő műszaki dokumentumokat és minőségi feljegyzéseket a telepítés és az üzembe helyezés előtti ellenőrzés céljából.
A rendelkezésre álló dokumentumok a következők:
- Termékleírási lapok
- Elektromos vizsgálati jegyzőkönyvek
- Ellenőrzési jegyzőkönyvek
- Anyagmegfelelőségi dokumentumok
- Szállítmányvizsgálati jelentések
Ipari elektromos berendezésként a fékellenállásos szekrények megbízható védelmet igényelnek a szállítás során. A Dufew Electric professzionális csomagolási megoldásokat kínál, beleértve az export-szabványos fadobozokat, nedvességvédelmi kezelést, belső rögzítő szerkezeteket és termékazonosító címkéket, hogy csökkentsék a szállítási kockázatokat a nemzetközi szállítás során.
Szállítás előtt a mérnökök megerősítik a fontos szállítási részleteket, például a szekrény méreteit, a termék súlyát, az emelési követelményeket, az elektromos interfészek és a telepítési feltételeket, hogy biztosítsák a zökkenőmentes kirakodást, telepítést és üzembe helyezést az ügyfél telephelyén.
A szállítási módok a projekt igényei szerint rendezhetők:
Alkalmas nemzetközi ipari projektekhez és nagyméretű berendezések szállításához, amelyek stabil távolsági szállítást igényelnek.
Alkalmas gyári szállításhoz és regionális ipari projektekhez rugalmas logisztikai követelményekkel.
Elérhető válogatott határon átnyúló ipari szállítmányokhoz, ahol alternatív szállítási megoldásokra van szükség.
Ajánlott szállítási képek:
- Késztermék raktár
- Fa tokos csomagolás
- Targonca rakodás
- Konténeres szállítás
A Dufew Electric a teljesítményelektronikai alkatrészekre és az ipari energiagazdálkodási megoldásokra összpontosít, és fékellenállás-termékeket kínál olyan alkalmazásokhoz, amelyek stabil energiaelvezetést, megbízható védelmet és folyamatos működést igényelnek megerőltető munkakörülmények között.
Minden ipari fékrendszernek különböző elektromos és beépítési követelményei vannak. A Dufew Electric testreszabott megoldásokat kínál az ellenállás értékére, a teljesítményre, a szekrény szerkezetére, a hűtési kialakításra, a védelmi szintre és a csatlakozási konfigurációra, hogy segítse az ügyfeleket a megfelelő rendszerintegráció elérésében.
Az alkatrészek kiválasztásától és az ellenállás-összeszereléstől a szekrényintegrációig és a végső tesztelésig a Dufew Electric szigorú folyamatellenőrzést tart fenn, hogy javítsa a termékek megbízhatóságát, a gyártási konzisztenciát és a szállítási minőséget a különböző ipari projektekben.
A Dufew Electric mérnöki kommunikációval, műszaki dokumentációval, testreszabott gyártással, minőségellenőrzéssel és nemzetközi szállítási szolgáltatásokkal támogatja az OEM-ügyfeleket, forgalmazókat és ipari felhasználókat a projektek támogatása érdekében a kezdeti értékeléstől a végső telepítésig.
A fékellenállásos szekrény elnyeli a motor fékezése során keletkező regeneratív energiát, és hőenergiává alakítja, segít megelőzni a frekvenciaváltókat az egyenáramú busz túlfeszültségétől, és fenntartja a rendszer stabil működését.
A Dufew Electric értékeli a motor paramétereit, a fékezési frekvenciát, a munkaciklust, a beépítési feltételeket és a termikus követelményeket, hogy kiválaszthassa a megfelelő ellenállásértékeket, teljesítménybesorolásokat, szekrényszerkezeteket és hűtési módszereket.
Igen. A megoldás különböző invertermárkák, feszültségszintek, fékezési követelmények és alkalmazási feltételek szerint konfigurálható.
A tervezés integrálhatja a hőmérséklet-felügyeletet, a túlmelegedés elleni védelmi kapcsolókat, a szellőzőrendszereket és az egyedi védelmi szinteket az üzembiztonság és a megbízhatóság javítása érdekében.
Általában darukban, felvonókban, bányászati berendezésekben, hengerművekben, szélerőművekben, ipari hajtásrendszerekben és tesztelő berendezésekben használják, ahol gyakori fékezésre vagy energiaelnyelésre van szükség.
A Dufew Electric ellenőrzött gyártási eljárásokat követ, és a szállítás előtt elektromos tesztelést, szigetelésvizsgálatot, teljesítményellenőrzést és végső minőségellenőrzést végez.
Igen. A moduláris felépítés támogatja a testreszabott ellenállás-konfigurációkat és a jövőbeni kapacitásbeállításokat a változó rendszerkövetelményeknek megfelelően.
