Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

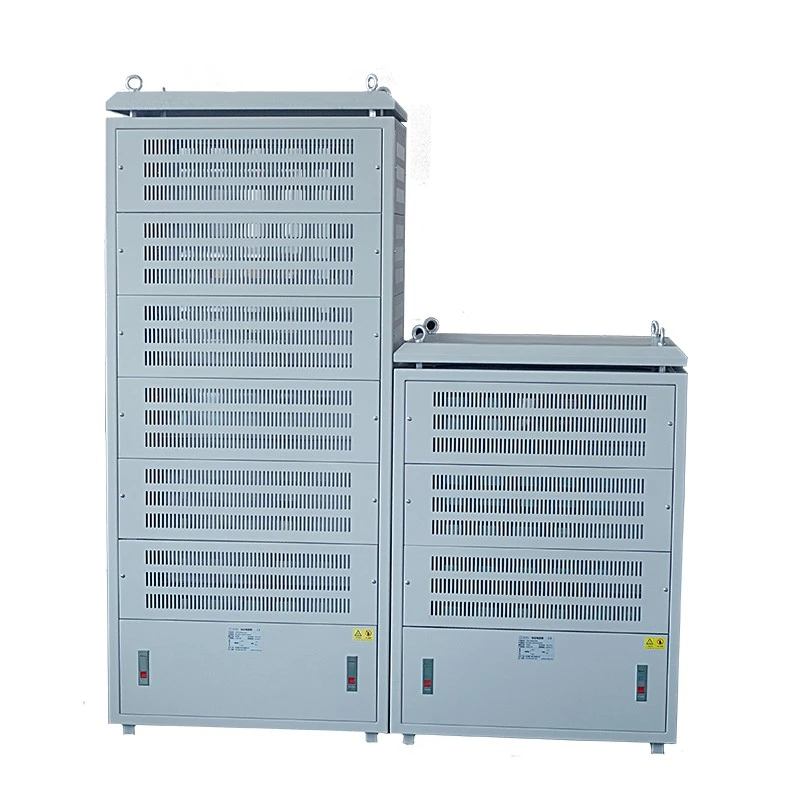

A Dufew elektromos csőellenállásos szekrényt úgy tervezték, hogy megoldja ezeket a kihívásokat azáltal, hogy zárt, rozsdamentes acél cső alakú ellenálláselemeket használ magfűtőelemként.
Az ellenálláshuzal pontosan fel van tekerve a rozsdamentes acél cső belsejében, és nagy sűrűségű magnézium-oxid szigetelőanyaggal van megtöltve, így tömített fűtőszerkezetet alkotva:
- Jobb környezetvédelem
- Megnövelt mechanikai szilárdság
- Stabil ellenállási teljesítmény
- Egyenletes hőelosztás
Több cső alakú ellenálláselem kerül ellenállásrétegekbe rozsdamentes acél vezetőképes szerkezeteken keresztül, míg az egyes rétegeket rézsínek kötik össze, így egy komplett nagy teljesítményű ellenállásrendszert alkotnak.
A szekrény támogatja:
| Paraméter | Specifikáció |
|---|---|
| Teljesítmény tartomány | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
A Dufew Electric személyre szabott konfigurációkat kínál az alábbiak szerint:
- Teljesítményigény
- Ellenállás értéke
- Feszültségszint
- Telepítési környezet
- Hűtési követelmények
- Szekrény méretei
A hagyományos nyitott ellenálláselemeket nedvesség, por és korrozív környezet károsíthatja a hosszú távú működés során.
A Dufew cső alakú ellenálláselemei tömített rozsdamentes acél csőszerkezetet használnak, hogy megvédjék a belső ellenálláshuzalokat a környezeti hatásoktól.
A magnézium-oxid szigetelő töltet a következőket nyújtja:
- Elektromos szigetelés
- Hatékony hővezetés
- Stabil hőátadás
- Csökkentett nedvesség hatása
A szabadon álló ellenállásszerkezetekhez képest a csőszerű ellenállások nagyobb megbízhatóságot biztosítanak:
- Kültéri felszerelés
- Tengerparti alkalmazások
- Nehézipari rendszerek
- Magas portartalmú környezetben
| Összehasonlító elem | Csőellenállásos szekrény | Hagyományos ellenállás szerkezet |
|---|---|---|
| Környezetvédelem | A lezárt rozsdamentes acél cső védi a belső alkatrészeket | Érzékenyebb a nedvességre, porra és szennyeződésekre |
| Mechanikai szilárdság | Nagy szilárdságú fémcső szerkezet rezgésállósággal | Alacsonyabb védelem a mechanikai hatásokkal szemben |
| Hőátvitel | Egyenletes hővezetés a csőszerű szerkezeten keresztül | Nagyobb az egyenetlen fűtés kockázata |
| Szolgáltatási stabilitás | Folyamatos ipari üzemre alkalmas | A teljesítményt jobban befolyásolja a környezet |
| Tipikus alkalmazások | Kikötők, bányászat, vegyi üzemek, nehéz berendezések | Általános beltéri alkalmazások |
A zord körülmények között is stabil működést igénylő alkalmazásokhoz a csőellenállás technológia megbízhatóbb megoldást kínál.
| Követelmény | Ajánlott konfiguráció |
|---|---|
| Kültéri telepítés | Tömített cső alakú ellenállás fokozott védelmi kialakítással |
| Magas páratartalmú környezet | Rozsdamentes acél csőelem nedvességálló szerkezettel |
| Nehéz vibrációs berendezések | Megerősített szekrényszerkezet és mechanikai védelem |
| Folyamatos működés | Optimalizált légáramlás és hőszabályozás |
| Testreszabott ellenállási követelmény | Több cső alakú ellenállás kombináció |
A nehézipari berendezések, beleértve a darukat, bányászati rendszereket és nagy hajtásrendszereket, gyakran folyamatos vibráció és mechanikai igénybevétel mellett működnek. A Dufew csőszerű ellenálláselemeket rozsdamentes acél csőszerkezettel, integrált tömített szerkezettel és erős mechanikai védelemmel tervezték, hogy javítsák a tartósságot igényes környezetben.
Ez a robusztus szerkezet segít csökkenteni a berendezés vibrációja, mechanikai hatások és szállítási igénybevétel által okozott meghibásodásokat, így alkalmas olyan alkalmazásokra, ahol hosszú élettartamra és üzembiztonságra van szükség.
Az egyenetlen hőmérséklet-eloszlás felgyorsíthatja az ellenállás öregedését és befolyásolhatja az ellenállás stabilitását a hosszú távú működés során. A csőszerű ellenállás kialakítása javítja a hőteljesítményt a nagy hővezető képességű fémcsövek, magnézium-oxid hőátadó anyagok és az optimalizált légáramlási elrendezések révén.
A szekrény belsejében minden ellenállásréteg független légáramlási térrel van kialakítva, hogy csökkentse a hőfelhalmozódást és egyenletesebb hőmérséklet-eloszlást érjen el, segítve a stabil ellenállásértékek fenntartását a folyamatos működés során.
A Dufew Tubular Resistor Cabinet réteges ellenállás-összeállítást alkalmaz a karbantartás hatékonyságának és a rendszer megbízhatóságának javítása érdekében.
Minden ellenállásréteg független vezető csatlakozásokat, dedikált légáramlási utakat és hőmérséklet-figyelést tartalmaz a könnyebb hibaelhárítás és egyszerűbb karbantartás érdekében.
Ha egy ellenállásszakasz ellenőrzést igényel, akkor az érintett modulon a teljes szekrény eltávolítása nélkül is elvégezhető a karbantartás, ami segít csökkenteni a berendezés leállási idejét.
A teljesen tömített fémcső szerkezet védelmet nyújt a nedvesség, a por és az olajszennyeződés ellen, így alkalmas igényes ipari környezetekbe is.
A nagy sűrűségű magnézium-oxid szigetelő töltet használata javítja a hővezetést, csökkenti a túlmelegedés kockázatát, és támogatja az ellenállások stabil teljesítményét folyamatos működés közben.
A rozsdamentes acél csőszerkezetnek és a fokozott rezgésállóságnak köszönhetően az ellenállás szerkezete alkalmas nehéz ipari berendezésekhez és zord üzemi körülményekhez.
Több csőszerű ellenállás-kombináció konfigurálható az alkalmazási követelményeknek megfelelően, támogatva az 500 kW-ig terjedő teljesítményt és az egyedi ellenállásértékeket.
A szekrény szabványos IP20/IP23 védelmi fokozattal kapható, míg a speciális projektkövetelményeknek megfelelően magasabb védelmi szint is biztosítható.
A Dufew Electric Tubular Resistor Cabinet olyan ipari rendszerekhez készült, amelyek megbízható ellenállás-teljesítményt igényelnek nehéz üzemi körülmények között.
| Alkalmazás | Tipikus felszerelés | Környezeti kihívások | A csőellenállás előnyei |
|---|---|---|---|
| Kikötői és tengeri felszerelések | Kikötői daruk, emelőrendszerek, parti berendezések | Sópermet, páratartalom, vibráció | Korrózióállóság és mechanikai tartósság |
| Bányászati berendezések | Emelőrendszerek, nagy teherbírású hajtások | Por, vibráció, folyamatos működés | Zárt szerkezet és stabil teljesítmény |
| Vegyipar | Gyártósorok, ipari hajtásrendszerek | Nedvesség és szennyeződés | Jobb környezetvédelem |
| Energiatárolás tesztelése | Kültéri vizsgálóállomások, elektromos rendszerek | Hőmérsékletváltozások és hosszú távú működés | Stabil hőteljesítmény |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Csőellenállásos szekrény |
| Fűtőelem | Rozsdamentes acél cső alakú ellenállás |
| Teljesítmény tartomány | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Referencia szabvány | GB-5792 |
Példa: CRC 100KW 2.7R J
| Kód | Leírás |
|---|---|
| CRC | Csőellenállásos szekrény |
| 100 kW | Névleges teljesítmény |
| 2.7R | Névleges ellenállás |
| J | Ellenállás pontosság (K=±10%, J=±5%, H=±3%) |
A Dufew Electric elektromos és mechanikai ellenőrzést végez a termék megbízható teljesítményének biztosítása érdekében a szállítás előtt.
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés | >9000h |
| Nedves hő teszt | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet ciklus | -55 ℃, 55 ℃, 155 ℃ ciklusok | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
| Tesztelem | Állapot | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság |
| Rezgésállóság | 5-200Hz,1g,98m/S² | Nincs szerkezeti sérülés |
A csőellenállásos szekrény kiválasztása előtt az ügyfeleknek figyelembe kell venniük a működési környezetet, az elektromos követelményeket és a telepítési feltételeket, hogy az ellenállás konfigurációja megfeleljen a tényleges alkalmazásnak.
A kiválasztásnál figyelembe kell venni a telepítés helyét, a páratartalmat, a por- vagy korrozív hatást, valamint a vibrációs követelményeket, hogy biztosítsák a megbízható működést különböző ipari körülmények között.
A megfelelő ellenállás-konfiguráció meghatározásához kulcsfontosságú elektromos paraméterekre van szükség, beleértve a névleges teljesítményt, az üzemi feszültséget, az ellenállásértéket és a munkaciklust.
A megfelelő telepítés és kényelmes működés érdekében figyelembe kell venni a szekrény méreteit, a hűtési módot, a kábelcsatlakozási irányt és a karbantartási helyet.
A Dufew Electric kiértékeli ezeket a paramétereket, és a tényleges alkalmazási feltételek alapján megfelelő cső alakú ellenállás-konfigurációkat javasol.
A Dufew Electric egy professzionális teljesítményelektronikai alkatrészgyártó Kínában, amely integrálja az ellenállásgyártást, a szekrény összeszerelést, az elektromos tesztelést és a testreszabott mérnöki támogatást, hogy megbízható ipari ellenállásmegoldásokat biztosítson.
A gyártási folyamat magában foglalja a precíziós ellenállású huzaltekercselést, a magnézium-oxid töltetet, a rozsdamentes acélcső tömítését, az elektromos teljesítmény tesztelését és a szekrény integrációját a termék stabil teljesítményének biztosítása érdekében.
A precíziós tekercselési technológia pontos ellenállásértékeket és egyenletes elektromos teljesítményt biztosít.
A kiváló minőségű magnézium-oxid töltet elektromos szigetelést és hatékony hővezetést biztosít a stabil működés érdekében.
A tömített rozsdamentes acél csőszerkezet javítja a mechanikai szilárdságot és védelmet a kemény ipari környezetekkel szemben.
A tesztelési eljárások a végső összeszerelés előtt ellenőrzik az ellenállás pontosságát, a szigetelési teljesítményt és a működési megbízhatóságot.
A szekrényintegráció magában foglalja az ellenállásréteg beépítését, a vezetőképes csatlakozások összeszerelését, a hőmérsékletvédelem telepítését és a teljes szerkezeti összeszerelést.
Szállítás előtt minden szekrényt ellenőrzünk az ellenállásérték pontosságára, az elektromos csatlakozás megbízhatóságára, a mechanikai összeszerelés minőségére és a termékspecifikációknak való megfelelésre.
A Dufew Electric strukturált minőség-ellenőrzési eljárásokat követ a megbízható termékteljesítmény és a következetes gyártási szabványok biztosítása érdekében.
A minőségi dokumentumok közé tartozik az ISO9001 minőségirányítási rendszer tanúsítása, a CE tanúsítvány, a termékvizsgálati jelentések és a gyári ellenőrzési jegyzőkönyvek.
A konkrét projektkövetelményeknek megfelelően műszaki dokumentumok és minőségi jelentések készíthetők.
Dufew Electric prepares Tubular Resistor Cabinets according to industrial transportation requirements to ensure safe delivery and smooth installation.
A csomagolás tartalmazza az export szabványos csomagolást, a nedvesség elleni védelmet, a belső megerősítést és a termékazonosító címkéket.
Szállítás előtt a mérnökök megerősítik a fontos részleteket, például a szekrény méreteit, súlyát, emelési pontjait és a telepítési követelményeket a szállítás utáni hatékony telepítés érdekében.
A csőellenállások tömített, rozsdamentes acél szerkezetet használnak, amely jobban véd a nedvesség, por, korrózió és vibráció ellen, így alkalmasak az igényes ipari környezetben való használatra.
Igen. A védelmi konfiguráció, a szekrény szerkezete és a hűtés kialakítása testreszabható a különböző telepítési feltételeknek és környezeti követelményeknek megfelelően.
Igen. A Dufew Electric támogatja a teljesítmény, az ellenállás, a feszültség, a szekrényméretek és a beépítési szerkezetek testreszabását az alkalmazási követelményeknek megfelelően.
Általában kikötőkben, bányászati berendezésekben, vegyipari termelési rendszerekben, nehézgépekben, energiatároló tesztelő létesítményekben és egyéb ipari alkalmazásokban használják.
A lezárt rozsdamentes acél cső védi a belső alkatrészeket, miközben stabil hőátadást, erős mechanikai védelmet és megbízható teljesítményt biztosít kemény üzemi körülmények között.
Igen. A kialakítás támogatja a folyamatos ipari működést az optimalizált hőkezelés, a légáramlás kialakítása és a megbízható alkatrészvédelem révén.
Az ügyfeleknek meg kell adniuk az alkalmazás kulcsfontosságú részleteit, beleértve a teljesítményt, a feszültséget, az ellenállásértéket, a működési környezetet, a munkaciklust és a telepítési követelményeket.
Igen. Specifikációkat, tesztelési jegyzőkönyveket és minőségi dokumentumokat lehet biztosítani a konkrét projektkövetelményeknek megfelelően.
A Tubular Resistor Cabinet egy testreszabott ellenállás-megoldás, amelyet különféle elektromos és környezeti követelményekkel járó alkalmazásokhoz terveztek.
A Dufew Electric a névleges teljesítményen, a feszültségigényeken, az ellenálláskonfiguráción, a működési környezeten és a telepítési feltételeken alapuló megoldásokat kínál.
Nyújtsa be projektkövetelményeit, és a Dufew Electric mérnökei megfelelő ellenállás-konfigurációt és szekrénykialakítást javasolnak.
