Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.
Ha az erősáramú berendezések üzembe helyezése vagy tömeggyártása előtt teljesítményellenőrzést igényelnek, elengedhetetlen a stabil és szabályozható terhelési forrás.

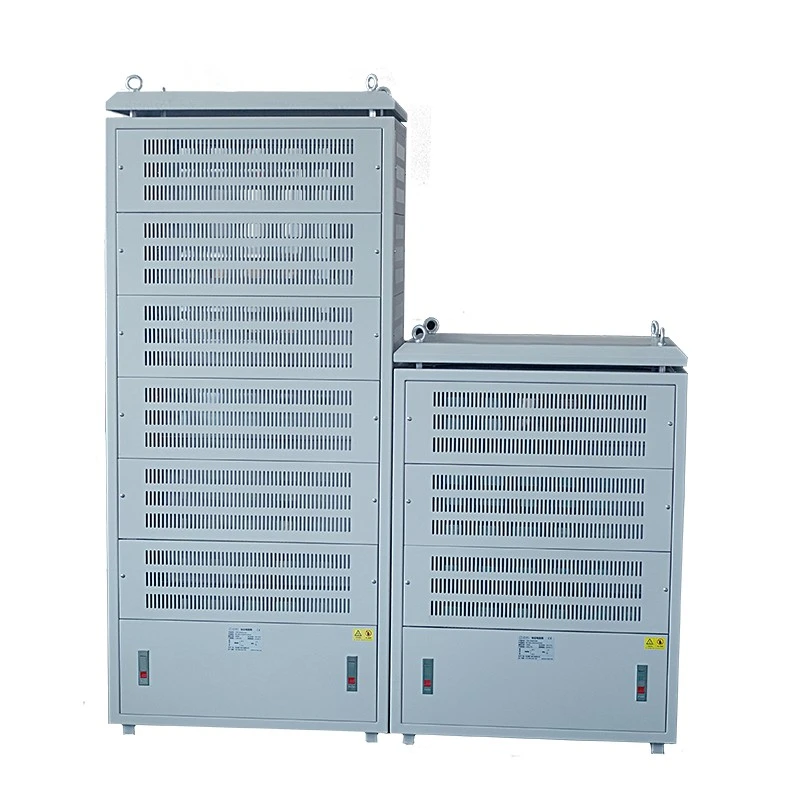

A Dufew Electric Load Resistor Cabinet praktikus megoldást kínál a valós üzemi terhelések száraz ellenálláselemeken keresztüli szimulálásával. Az elektromos energiát az ellenállásmodulokon keresztül hővé alakítja, így a mérnökök értékelhetik a berendezés kimeneti képességét, a túlterhelési teljesítményt, a hőmérséklet-emelkedést és a hosszú távú működési stabilitást.
A fékellenállás-rendszerekkel ellentétben, amelyek főként a motor lassítása során regenerált energiát kezelnek, ezt a terméket folyamatos terhelésszimulációra és megbízhatósági tesztelésre fejlesztették ki.
A szekrény több független ellenálláscsoportot alkalmaz moduláris kapcsolási kialakítással. A felhasználók beállíthatják a különböző terhelési kombinációkat a tesztelési követelményeknek megfelelően, beleértve a könnyű terhelést, a névleges terhelést és a túlterhelési feltételeket.
A rendszer támogatja:
- Teljesítménytartomány: 20KW-500KW
- Üzemi feszültség: ≤3000V
- Ellenállási tartomány: 0,01Ω-1KΩ
- Ellenállási pontosság: ±3% / ±5% / ±10%
A Dufew Electric testreszabott konfigurációkat biztosít a tesztelt berendezés paramétereinek, a tesztelés időtartamának, a telepítési környezetnek és a terhelési követelményeknek megfelelően.
Mielőtt generátorokat, UPS-rendszereket, energiatároló rendszereket vagy áramátalakítókat telepítenek vagy szállítanak tömeggyártásra, a gyártóknak ellenőrizniük kell, hogy a berendezés biztonságosan és megbízhatóan működik-e különböző terhelési feltételek mellett.
A terhelés nélküli tesztelés önmagában nem tár fel olyan problémákat, mint az elégtelen kimeneti kapacitás, a túlzott hőmérséklet-emelkedés, az instabil áramátalakítás, a védelmi rendszer meghibásodása vagy a hosszú távú megbízhatósági kockázatok.
A szabályozott rezisztív terhelés lehetővé teszi a mérnökök számára, hogy valódi működési feltételeket szimuláljanak egy biztonságos tesztelési környezetben. A Dufew Electric Load Resistor Cabinet segít a felhasználóknak a berendezések teljesítményének értékelésében alacsony terhelésű teszteléssel, névleges terhelési teszteléssel, folyamatos teljes terhelési teszteléssel és rövid idejű túlterhelési teszteléssel, segítve a lehetséges problémák azonosítását a telepítés előtt.
Nagy teljesítményű ellenálláselemekkel alakítja át az elektromos energiát szabályozott hőenergiává a berendezés tesztelése során.
A tesztelési folyamat során a vizsgált berendezés elektromos árammal látja el a szekrényt, és az ellenállásmodulok a beállított ellenállásértékeknek megfelelően fogyasztanak energiát. A keletkezett hőt ezután a hűtőrendszeren keresztül távolítják el, így a mérnökök elemezhetik a berendezés teljesítményét különböző terhelési feltételek mellett.
A moduláris ellenállásszerkezet rugalmas terheléskombinációkat tesz lehetővé a rögzített teljesítményű vizsgálóberendezések cseréje nélkül, támogatva a különböző tesztelési feltételeket, mint például az alacsony terhelésű működés, a névleges terhelésű működés, a folyamatos teljes terhelésű működés és a rövid idejű túlterhelés szimuláció.
A megfelelő rakodószekrény kiválasztása többet igényel, mint a névleges teljesítmény kiválasztása. A helyes konfiguráció a tesztelt berendezéstől, a működési feltételektől és a konkrét vizsgálati céloktól függ.
A terhelési kapacitásnak meg kell egyeznie a tesztelt berendezés teljesítményigényével, beleértve a generátor névleges teljesítményét, az UPS kapacitását, a PCS névleges teljesítményét és az inverter kimeneti teljesítményét.
Például egy 500 kW-os generátortesztelési projekthez szükség lehet egy rakodószekrényre, amelyet a tényleges tesztelési százalék, időtartam és működési feltételek szerint kell konfigurálni.
A különböző berendezések különböző elektromos konfigurációkat igényelnek. Az ügyfeleknek meg kell adniuk az AC vagy DC tesztelési követelményeket, az üzemi feszültséget és a frekvenciakövetelményeket, ahol alkalmazhatók.
A Dufew Electric testreszabhatja a szekrényt a különböző feszültségviszonyoknak és vizsgálati követelményeknek megfelelően.
A különböző vizsgálati célok különböző terhelési profilokat igényelnek. A legfontosabb tényezők közé tartozik a szükséges terhelési lépések, a folyamatos működési idő, a túlterhelési követelmények és az öregedési teszt időtartama.
A rövid idejű ellenőrzésre tervezett szekrények konfigurációja eltérhet attól, amelyet a hosszú távú megbízhatósági teszteléshez használnak.
A telepítési környezet közvetlenül befolyásolja a szekrény szerkezetét és a hűtés kialakítását. A fontos tényezők közé tartozik a beltéri vagy kültéri telepítés, a rendelkezésre álló hely, a szellőzés feltételei és a szállítási követelmények.
A Dufew Electric értékeli ezeket a tényezőket, mielőtt megfelelő szerkezetet és konfigurációt javasolna.
A különböző tesztelési projektek eltérő terhelési szintet igényelnek. A Dufew Electric több független ellenállás-ággal tervezi a szekrényt, lehetővé téve a rugalmas terheléskombinációkat a vizsgálati követelményeknek megfelelően.
Ez a kialakítás lehetővé teszi több teljesítményrész független kapcsolását, különböző terhelési szinteket hoz létre a berendezések cseréje nélkül, és javítja a tesztelés hatékonyságát és megismételhetőségét.
Például egy szekrény több tesztelési szakaszt szimulálhat ahelyett, hogy több fix teljesítményű terhelési eszközre lenne szükség.
A modern energiaellátó berendezések különféle kimeneti típusokat foglalnak magukban, például váltóáramú generátorokat, egyenáramú rendszereket, akkumulátortároló PCS-eket és áramátalakítókat. A szekrény a különböző elektromos vizsgálati követelményeknek megfelelően konfigurálható.
Támogatja a különböző feszültségszinteket és az AC/DC terhelést vizsgáló alkalmazásokat, csökkentve a külön vizsgálóberendezések szükségességét.
A tipikus alkalmazások közé tartozik az energiatároló rendszerek tesztelése, az UPS teljesítményének ellenőrzése, az áramátalakító tesztelése és a generátorterhelés tesztelése.
A megbízható terhelésvizsgáló rendszerhez többre van szükség a pontos ellenállási értékeknél. A szekrény szerkezetének stabil elektromos teljesítményt, hatékony hőelvezetést, biztonságos működést és kényelmes karbantartást is kell biztosítania.
A Dufew Electric Load Resistor Cabinet ellenállásmodulokat, hűtőrendszereket, védelmi alkatrészeket és szekrény-összeállítást integrál, hogy teljes ellenállási terhelésvizsgálati megoldást biztosítson.
| Összetevő | Funkció |
|---|---|
| Nagy teljesítményű ellenállás modulok | A tesztelés során alakítsa át az elektromos energiát szabályozott hővé |
| Független terhelési csoportok | Rugalmas terhelés beállítást biztosít a különböző vizsgálati körülményekhez |
| Hűtőrendszer | Távolítsa el a keletkezett hőt és tartsa fenn a stabil működést |
| Védelmi komponensek | Növelje a működési biztonságot rendellenes körülmények között |
| Elektromos csatlakozási rendszer | Biztosítson megbízható kapcsolatot a tesztelt berendezés és a rakodószekrény között |
| Szekrényház | Mechanikai védelmet és szervezett belső beépítést biztosít |
A moduláris felépítés lehetővé teszi a Dufew Electric számára a szekrény testreszabását az alábbiak szerint:
- Szükséges teljesítmény
- Ellenállás értéke
- Üzemi feszültség
- A tesztelés időtartama
- Telepítési követelmények
A hosszú távú teszteléshez stabil ellenállási teljesítmény és hatékony hőszabályozás szükséges. A Dufew Electric Load Resistor Cabinet külön hőkezelési kialakítást alkalmaz, hogy javítsa a működési stabilitást a folyamatos tesztelés során.
A design a következőket tartalmazza:
- Független légáramlási csatornák különböző terhelési csoportokhoz
- Egyedi hőmérséklet figyelés
- Független védelem minden rakományrészhez
Ez segít csökkenteni az ellenálláscsoportok közötti hőkölcsönhatást, javítja a teszt konzisztenciáját, és stabil ellenállásértékeket tart fenn hosszú távú működés során.
A szekrény moduláris felépítésű, amelyet a kényelmes ellenőrzéshez, karbantartáshoz és későbbi beállításhoz terveztek.
A legfontosabb jellemzők a következők:
- Modular resistor arrangement
- Önálló elektromos ágak
- Világos belső vezetékelrendezés
- Accessible maintenance panels
Ha egy rakodószakasz ellenőrzést igényel, a technikusok az adott modult a teljes szekrény teljes szétszerelése nélkül szervizelhetik, ezzel csökkentve a karbantartási időt és a berendezés állásidejét.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Terhelési ellenállás szekrény |
| Alkalmazás | Erőművi berendezések tesztelése és öregedési tesztje |
| Teljesítmény tartomány | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Standard | GB-5792 |
Példa: CRC 100KW 2.7R J
| Szimbólum | Leírás |
|---|---|
| CRC | Terhelési ellenállás szekrény |
| 100 kW | Névleges teljesítmény |
| 2.7R | Névleges ellenállás |
| J | Ellenállás pontosság (K=±10%, J=±5%, H=±3%) |
A hosszú távú tesztelés során a stabil működés biztosítása érdekében a Dufew Electric elektromos ellenőrzést végez a szállítás előtt.
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklus üzemmód (10S kisütés, 90S intervallum) | >9000h |
| Nedves hő teszt | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet ciklus | -55 ℃, 55 ℃, 155 ℃ ciklusteszt | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
| Hőmérséklet-együttható | Névleges terhelés összehasonlítása | ≤300 ppm/℃ |
A szállítás és az ipari telepítés során a megbízható működés érdekében a Dufew Electric szállítás előtt mechanikai ellenőrzést végez a teherellenállási szekrényen.
| Tesztelem | Állapot | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság vagy sérülés |
| Rezgésállóság | 5-200Hz, 1g, 98m/S² | Nincs szerkezeti sérülés |
Ezek a mechanikai ellenőrzési eljárások segítenek a szerkezeti megbízhatóság és a stabil elektromos csatlakozások biztosításában a szállítás, a telepítés és a hosszú távú működés során.
A Dufew Electric Load Resistor Cabinet széles körben használják teljesítmény-ellenőrzésre, megbízhatósági tesztelésre és az erőátviteli berendezések öregedési tesztjére. Ellenőrzött elektromos terhelésszimulációt biztosít, hogy segítse a mérnököket a berendezések teljesítményének értékelésében különböző működési feltételek mellett.
| Alkalmazás | Ügyféltesztelési követelmények | Hogyan segít a terhelésálló szekrény? | Kulcsfontosságú értékelési tételek |
|---|---|---|---|
| Generátor terhelési tesztelése | Ellenőrizze, hogy a generátorok képesek-e fenntartani a stabil teljesítményt névleges és folyamatos terhelés mellett | Különböző terhelési feltételeket szimulál a generátor teljesítményének értékeléséhez szállítás vagy telepítés előtt | Névleges teljesítmény, hőteljesítmény, folyamatos működési stabilitás, védelmi reakció |
| UPS rendszer tesztelése | Ellenőrizze a tartalék tápellátás megbízhatóságát és az akkumulátor kisülési teljesítményét | Ellenőrzött rezisztív terhelést biztosít az UPS kimeneti teszteléséhez és a megbízhatóság ellenőrzéséhez | Output stability, discharge performance, overload capability, long-term operation |
| Energiatároló PCS tesztelése | Értékelje a teljesítményátalakítási teljesítményt különböző működési feltételek mellett | Az AC/DC terheléseket szimulálja a PCS teljesítményének teszteléséhez és hőértékeléséhez | Teljesítményátalakítási hatékonyság, termikus viselkedés, kimeneti stabilitás, folyamatos működési képesség |
| Inverter és tápegység tesztelése | Ellenőrizze a termék teljesítményét a fejlesztés és a gyártás tesztelése során | Ismételhető terhelési feltételeket hoz létre a teljesítményelektronikai berendezések teszteléséhez | Kimeneti teljesítmény, hőmérséklet emelkedés, védelmi funkciók, megbízhatóság értékelése |
| Ipari elektromos berendezések öregedési tesztje | Végezzen hosszú távú működési ellenőrzést a tömeggyártás előtt | Stabil rezisztív terhelést biztosít az állóképességi és öregedési tesztekhez | Hosszú távú stabilitás, alkatrészek megbízhatósága, hőkezelési teljesítmény |
A megfelelő rakodószekrény kiválasztásához többre van szükség, mint a névleges teljesítmények összeegyeztetésére.
A Dufew Electric értékeli:
- A tesztelt berendezés névleges teljesítménye
- Feszültségkövetelmények
- AC vagy DC tesztelési mód
- Kötelező terhelési lépések
- Folyamatos üzemidő
- Beépítési feltételek
Ezen paraméterek alapján a Dufew Electric megfelelő ellenállás-konfigurációt, hűtési kialakítást és szekrényszerkezetet tud biztosítani.
Ez segít az ügyfeleknek elkerülni az olyan problémákat, mint az elégtelen tesztelési kapacitás, a túlzott hőmérséklet-emelkedés vagy a nem megfelelő terhelési konfiguráció.
A Dufew Electric egy professzionális teljesítményelektronikai alkatrészgyártó Kínában, amely integrálja az ellenállásgyártást, a szekrény összeszerelést és az elektromos tesztelési képességeket, hogy testreszabott terhelésvizsgálati megoldásokat biztosítson a különböző ipari alkalmazásokhoz.
A csak szabványos szekrényeket összeszerelő beszállítókkal ellentétben a Dufew Electric kezeli a kulcsfontosságú gyártási folyamatokat az ellenálláskonfigurációtól és a szekrényintegrációtól a végső ellenőrzésig, segítve a termék konzisztenciájának, a minőségellenőrzésnek és a projekt megbízhatóságának javítását.
Az ellenállásmodulok az ügyfél tesztelési követelményei szerint vannak konfigurálva, beleértve a teljesítményt, az ellenállásértéket, a feszültségfeltételeket és a működési időtartamot. Ez biztosítja, hogy a rakodószekrény stabil elektromos terhelést biztosítson a különböző tesztelési forgatókönyvek során.
A szekrény összeszerelési folyamata magában foglalja a belső elektromos vezetékezést, a védőelemek beszerelését, a hűtőszerkezet integrációját, az ellenállásmodul telepítését és a külső szekrény összeszerelését.
A belső elrendezés az elektromos megbízhatóság, a hatékony hőelvezetés és a kényelmes karbantartás érdekében optimalizálva van a hosszú távú ipari működés támogatása érdekében.
Szállítás előtt a Dufew Electric átfogó ellenőrzési eljárásokat hajt végre, beleértve az elektromos csatlakozás ellenőrzését, az ellenállásmérést, a szigetelésvizsgálatot, a dielektromos szilárdság vizsgálatát, a mechanikai ellenőrzést és a termékspecifikáció megerősítését.
Ezek az ellenőrzési eljárások segítenek annak biztosításában, hogy minden egyes terhelési vizsgálati rendszer megfeleljen a kiszállítás előtt elfogadott projektkövetelményeknek.
A különböző iparágak eltérő vizsgálati feltételeket igényelnek. A Dufew Electric személyre szabott megoldásokat támogat 20KW-500KW teljesítménykonfigurációkkal, testreszabott ellenállásértékekkel, különböző feszültségigényekkel, AC/DC tesztelési lehetőségekkel és szekrényszerkezet-beállításokkal.
A Dufew Electric felügyeli a kulcsfontosságú folyamatokat az ellenálláselemektől a kész szekrényrendszerekig, segítve a termékek konzisztenciájának, a minőség-ellenőrzésnek, a szállítási megbízhatóságnak és a műszaki kommunikációs hatékonyságnak a javítását.
Ipari tesztelési projekteknél a helyes kiválasztás elengedhetetlen. A Dufew Electric az ügyfelekkel együttműködve értékeli az alkalmazási követelményeket, az elektromos paramétereket, a tesztelési eljárásokat és a telepítési feltételeket, hogy megfelelő megoldásokat ajánljon a rögzített szabványos konfigurációk helyett.
A Dufew Electric strukturált minőség-ellenőrzési eljárásokat követ a stabil gyártási szabványok és a megbízható termékteljesítmény fenntartása érdekében a gyártási folyamat során.
A minőségbiztosítás magában foglalja az ISO9001 minőségirányítási rendszer tanúsítását, a CE-tanúsítványt, az elektromos teljesítmény vizsgálati jegyzőkönyveit és a gyári ellenőrzési jegyzőkönyveket.
Ellenőrzött gyártási folyamatok és termékellenőrzési eljárások révén a Dufew Electric megbízható terhelésvizsgálati megoldásokat kínál az ipari energiaalkalmazásokhoz.
Ipari vizsgálóberendezésként a terhelésvizsgáló rendszerek megbízható szállítási előkészítést és telepítési tervezést igényelnek a biztonságos szállítás és a zökkenőmentes üzembe helyezés érdekében.
A Dufew Electric megerősített exportcsomagolást, nedvesség elleni védelmet, belső rögzítő szerkezeteket és termékazonosító címkéket biztosít a szállítás biztonságának javítása érdekében.
Szállítás előtt a mérnökök megerősítik a szekrény méreteit, az emelési követelményeket, az elektromos interfész információit és az ügyfél telepítési feltételeit, hogy támogassák a szállítást követő hatékony telepítést.
A szállítási lehetőségek közé tartozik a nemzetközi projektek tengeri fuvarozása, belföldi szállításhoz teherautó-fuvarozás és egyéb testreszabott logisztikai megoldások a projekt igényei szerint.
Bár mind a Load Resistor Cabinet, mind a Resistive Load Bank használható elektromos terhelésszimulációra, ezeket különböző tesztelési követelményekhez és alkalmazási környezetekhez tervezték.
| Összehasonlító elem | Terhelési ellenállás szekrény | Rezisztív terhelési bank |
|---|---|---|
| Fő cél | Testre szabott teljesítményű berendezések tesztelése és megbízhatóságának ellenőrzése | Általános elektromos terhelés szimuláció |
| Tipikus alkalmazások | Generátor tesztelés, UPS tesztelés, energiatároló PCS tesztelés, inverter tesztelés | Generátor üzembe helyezés, helyszíni tesztelés, ideiglenes terhelési tesztelés |
| Design Focus | Testreszabott ellenállás-konfiguráció, szekrény integráció, hosszú távú tesztelési stabilitás | Szabványos terhelhetőség és hordozható tesztelési követelmények |
| Konfiguráció betöltése | Rugalmas ellenálláscsoportok testreszabott terhelési lépésekkel | Általában rögzített terhelési fokozatok szabványos modellek szerint |
| Telepítés | Általában állandó tesztelési rendszer részeként telepítik | Gyakran ideiglenes vagy mobil tesztelésre tervezték |
| Testreszabás | Magas szintű testreszabhatóság a feszültség, ellenállás, teljesítmény és szerkezet tekintetében | Korlátozott testreszabhatóság a szabványos konfigurációtól függően |
| Megfelelő felhasználók | Berendezésgyártók, K+F laboratóriumok, rendszerintegrátorok | Szolgáltató cégek, üzembe helyezési csoportok, karbantartók |
A terhelésálló szekrény olyan alkalmazásokhoz alkalmas, amelyek hosszú távú és megismételhető tesztelést igényelnek, különösen akkor, ha testreszabott terhelési feltételekre és speciális elektromos konfigurációkra van szükség.
Általában a következőkre használják:
- Hosszú távú megbízhatósági vizsgálat
- Testreszabott terhelési profilok
- Integráció gyártási vagy laboratóriumi vizsgálati rendszerekkel
- Specifikus feszültség és ellenállás konfigurációk
A Resistive Load Bank általában jobban megfelel ideiglenes tesztelési alkalmazásokhoz, ahol hordozható és szabványos terhelésszimulációra van szükség, például:
- Terepi teljesítményteszt
- Szabványos terhelési szimuláció
- Hordozható tesztelési követelmények
A Dufew Electric személyre szabott megoldásokra összpontosít azon gyártók és rendszerintegrátorok számára, akiknek stabil, megismételhető és ellenőrizhető tesztelési környezetre van szükségük az ipari áramellátáshoz.
A kiválasztás a tesztelt berendezés teljesítményétől, feszültségétől, a tesztelés időtartamától, a szükséges terhelési lépésektől és a telepítési környezettől függ.
Igen. A több független ellenálláscsoport lehetővé teszi a felhasználók számára, hogy különböző teljesítményszinteket kombináljanak a különböző tesztelési körülményekhez.
Általában generátorokhoz, UPS-rendszerekhez, energiatároló PCS-ekhez, inverterekhez és tápegységekhez használják.
Igen. A szekrény független hűtő- és hőmérsékletszabályozó szerkezetekkel lett kialakítva a hosszú távú működés érdekében.
Igen. A névleges teljesítmény, az ellenállásérték, a szekrény méretei, a hűtési mód és az elektromos konfiguráció testre szabható.
Az ügyfeleknek általában meg kell adniuk a berendezés teljesítményét, feszültségét, a tesztelési követelményeket, a terhelési profilt és a telepítési feltételeket.
Ellenőrzött gyártási folyamatokon, elektromos ellenőrzésen és szállítás előtti teljesítményellenőrzésen keresztül.
Igen. A termékspecifikációk, a vizsgálati jegyzőkönyvek és a kapcsolódó műszaki dokumentumok a projekt követelményeinek megfelelően biztosíthatók.
Minden teljesítménytesztelési projektnek más-más követelményei vannak.
A Dufew Electric személyre szabott teherellenállási szekrényt és rezisztív terhelési bank megoldásokat kínál a következők alapján:
- Teljesítmény
- Feszültségszint
- A tesztelés célja
- Profil betöltése
- Telepítési környezet
Vegye fel a kapcsolatot a Dufew Electric-vel, hogy megvitassa projektje követelményeit, és megkapja a megfelelő műszaki ajánlatot.
