Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.
A nagy ipari berendezések működése során gyakran nagy elektromos energiát termelnek, ezért megbízható ellenállásrendszerekre van szükség az energia biztonságos kezeléséhez.

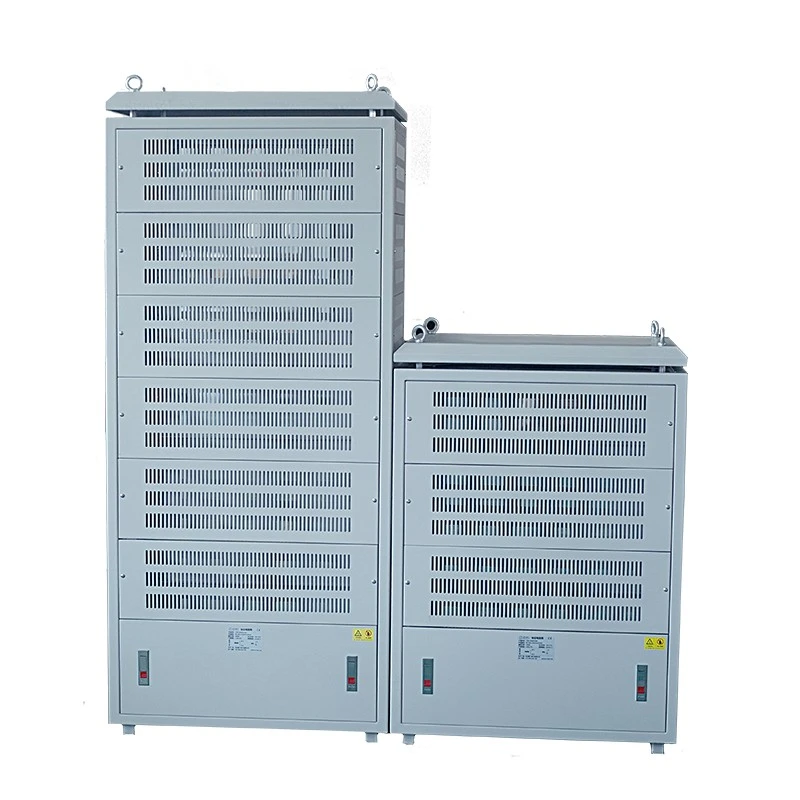

A Dufew Electric High Power Resistor Cabinet több ellenálláselemet integrál egy teljes szekrényrendszerbe rozsdamentes acél vezetőképes csatlakozásokon és rézsíneken keresztül.
A szekrény a következőkhöz készült:
- Nagy teljesítményű energialeadás
- Nagyáramú működés
- Ipari ellenállási terhelési alkalmazások
- Egyedi ellenállás-megoldások
A kis és közepes teljesítményű alkalmazásokhoz tervezett szabványos ellenállásdobozoktól eltérően ez a szekrény többrétegű moduláris felépítéssel rendelkezik, amely nagyobb teljesítményt, könnyebb karbantartást és rugalmas konfigurációt tesz lehetővé.
Elérhető specifikációk:
- Teljesítménytartomány: 20KW-500KW
- Üzemi feszültség: ≤3000V
- Ellenállási tartomány: 0,01Ω-1KΩ
- Ellenállási pontosság: ±3% / ±5% / ±10%
A Dufew Electric személyre szabott megoldásokat kínál a berendezés teljesítményének, a munkaciklusnak, a telepítési környezetnek és az elektromos követelményeknek megfelelően.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Nagy teljesítményű ellenállásos szekrény |
| Teljesítmény tartomány | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Referencia szabvány | GB-5792 |
A Dufew Electric testreszabott ellenállásszekrény-megoldásokat kínál a kulcsfontosságú alkalmazási követelmények alapján, beleértve a teljesítményt, az üzemi feszültséget, az ellenállásértéket, a munkaciklust, a hűtési feltételeket, a telepítési környezetet és a szekrény méreteit.
Az ipari berendezésekhez olyan ellenállásrendszerek szükségesek, amelyek ellenállnak az ismételt működésnek, a nagy hőterhelésnek és a nehéz munkakörülményeknek. A Dufew Electric megoldásokat tervez ezekre a kihívásokra, és stabil teljesítményt biztosít a nagy teljesítményű alkalmazásokban.
Az olyan berendezések, mint a motorok, hajtások és emelőrendszerek, többlet elektromos energiát termelhetnek fékezés vagy működés közben. Hatékony ellenállás-kezelés nélkül ez az energia feszültségingadozásokhoz, a rendszer instabilitásához, a berendezés védelmének aktiválásához és a működési hatékonyság csökkenéséhez vezethet.
A nagy teljesítményű ellenállásos alkalmazások működése során jelentős hőt termelnek. Megfelelő termikus tervezés nélkül a túlzott hőmérséklet-emelkedés egyenetlen hőmérséklet-eloszlást, ellenállási érték eltolódást, felgyorsult az alkatrészek öregedését és az élettartam csökkenését okozhatja.
A különböző ipari projektek eltérő teljesítményt, ellenállásértéket, feszültségszintet, beépítési szerkezetet és hűtési módot igényelnek, hogy megfeleljenek az adott működési feltételeknek.
A Dufew Electric a tényleges alkalmazási követelményeknek megfelelően tervezi az ellenállásszekrényeket, testreszabott megoldásokat kínálva a szabványos rögzített modellek helyett.
A Dufew Electric High Power Resistor Cabinet egyik fő előnye a megfelelő ellenálláselemek kiválasztásának lehetősége az alkalmazási követelményeknek megfelelően.
A szekrény különböző ellenállástechnológiákat integrálhat:
| Ellenállás elem típusa | Jellemzők | Tipikus alkalmazások |
|---|---|---|
| Hullámos ellenállás elem | Nagy teljesítménysűrűség, hatékony hőelvezetés, nagy energiaelnyelésre alkalmas | Braking systems, industrial drives, heavy machinery |
| Cső alakú ellenállás elem | Zárt szerkezet, nedvességállóság, erős mechanikai tartósság | Kültéri berendezések, kikötők, bányászati rendszerek |
| Alumíniumházas ellenálláselem | Kompakt szerkezet, jó védelem, rugalmas beépítés | Ipari vezérlőrendszerek, kompakt ellenállási alkalmazások |
Ez a moduláris felépítés lehetővé teszi az ügyfelek számára, hogy megfelelő ellenállás-konfigurációt kapjanak a teljes rendszer újratervezése nélkül.
A nagy teljesítményű ipari alkalmazásoknál az elektromos csatlakozások megbízhatósága közvetlenül befolyásolja a rendszer stabilitását és a hosszú távú működési teljesítményt. A Dufew elektromos nagyteljesítményű ellenállásszekrényt megerősített elektromos szerkezetekkel tervezték, hogy támogassák az igényes működési feltételeket.
A szekrény rozsdamentes acél vezetőszerkezeteket, réz gyűjtősín csatlakozásokat, megbízható belső vezetékezést és elektromos leválasztást alkalmaz az ellenállás szakaszok között a stabil áramátvitel érdekében.
Ez a kialakítás segít csökkenteni a csatlakozási ellenállást, javítani az áramátviteli képességet és fenntartani a stabil működést nagy terhelés mellett.
Több ellenállás modul kombinálható a különböző teljesítményigények eléréséhez, lehetővé téve az alkalmazási feltételeknek megfelelő rugalmas konfigurációt.
A moduláris felépítés testreszabott teljesítményt, állítható ellenállásértékeket, könnyebb jövőbeli módosítást és különböző munkaciklusokhoz való alkalmasságot biztosít.
A nagy teljesítményű ellenállások jelentős hőt termelnek működés közben. A hatékony hőkezelés elengedhetetlen a stabil ellenállási teljesítmény fenntartásához és az élettartam meghosszabbításához.
A Dufew Electric optimalizálja a hőelvezetést a független légáramlás-kialakítás, az egyedi hűtési megoldások és az integrált hőmérsékletvédelem révén.
Minden ellenállásszakasz külön légáramlási térrel van elrendezve a hőelvonás hatékonyságának javítása, a hőfelhalmozódás csökkentése és az állandó üzemi hőmérséklet fenntartása érdekében.
A különböző alkalmazási követelményeknek megfelelően a hűtési módszerek magukban foglalhatják a természetes léghűtést, a kényszerlevegős hűtést és az egyedi szellőzőszerkezeteket.
A szekrénybe integrálhatók a hőmérséklet-figyelő és védelmi komponensek a túlmelegedés megelőzése, a működési biztonság javítása és az ellenállás élettartamának meghosszabbítása érdekében.
Az ipari ügyfeleknek olyan berendezésekre van szükségük, amelyek megbízható teljesítményt nyújtanak, miközben kényelmes karbantartást tesznek lehetővé. A Dufew Electric High Power Resistor Cabinet moduláris belső felépítést alkalmaz az ellenőrzés és a szervizelés egyszerűsítése érdekében.
Minden ellenállásszakasz önálló elektromos csatlakozásokat, külön beépítési szerkezeteket, tiszta karbantartási hozzáférést és egyedi védelmi kialakításokat tartalmaz.
Ha egy ellenállásszakasz ellenőrzést igényel, a technikusok a teljes szekrény cseréje nélkül javíthatják az érintett modult, ezzel csökkentve a karbantartási időt és az állásidőt.
A független ellenállásszakaszok segítenek a potenciális meghibásodások elkülönítésében és javítják a rendszer általános megbízhatóságát a folyamatos működés során.
A moduláris felépítés lehetővé teszi további ellenállás-kapacitás figyelembe vételét a jövőbeni rendszerfrissítések során, nagyobb rugalmasságot biztosítva az alkalmazási követelmények megváltoztatásához.
A Dufew Electric High Power Resistor Cabinet olyan iparágakban használatos, ahol megbízható ellenállási megoldásokra van szükség az energiaelnyeléshez, a teszteléshez és a teljesítményszabályozáshoz.
| Alkalmazás | Tipikus felszerelés | Főbb követelmények | Dufew megoldás |
|---|---|---|---|
| Ipari hajtásrendszerek | Változófrekvenciás hajtások, szervorendszerek, motorvezérlő berendezések | Energiaelnyelés fékezés közben és működési stabilitás | Nagy teljesítményű ellenállásmodulok testreszabott ellenálláskonfigurációval |
| Nehézemelő berendezések | Kikötői daruk, toronydaruk, emelőrendszerek | Gyakori fékezési ciklusok és nagy energiaterhelések | Tartós ellenállásos szekrény kialakítás az ismételt működéshez |
| Bányászati berendezések | Emelőrendszerek, nagy teherbírású hajtások | Rezgésállóság és folyamatos működés | Robusztus szerkezet megbízható hőteljesítménnyel |
| Gyártó berendezések | Hengerművek, fröccsöntő gépek, textilipari gépek | Stabil ellenállási teljesítmény a gyártás során | Testreszabott ellenállás-konfiguráció ipari körülményekhez |
| Teljesítményvizsgáló rendszerek | Berendezésvizsgáló platformok, elektromos tesztrendszerek | Ellenőrzött elektromos terhelés és megbízhatóság ellenőrzése | Rugalmas, nagy teljesítményű terhelési megoldások |
A nagyteljesítményű ellenállásos szekrény kiválasztása többet igényel, mint a névleges teljesítmény egyszerű kiválasztása. A Dufew Electric értékeli a teljes működési környezetet és az alkalmazási követelményeket, mielőtt megfelelő konfigurációt javasolna.
A kiválasztási folyamat figyelembe veszi a kulcsfontosságú elektromos paramétereket, beleértve a névleges teljesítményt, az üzemi feszültséget, az ellenállásértéket, az áramigényeket és a munkaciklust, hogy biztosítsa az ellenállásszekrény rendszerkövetelményeknek való megfelelését.
A konfiguráció kiválasztásában a működési feltételek is fontos szerepet játszanak. Figyelembe kell venni olyan tényezőket, mint a folyamatos vagy szakaszos működés, a működési gyakoriság, a terhelés időtartama és az energiaelnyelési követelmények.
A telepítési környezet befolyásolja a szekrény szerkezetét és a hűtés kialakítását. A fontos szempontok közé tartozik a beltéri vagy kültéri telepítés, a rendelkezésre álló telepítési hely, a hűtési feltételek, a por vagy nedvesség kitettsége, valamint a karbantartási követelmények.
Ezen tényezők alapján a Dufew Electric megfelelő ellenálláselem-választást, szekrényszerkezeteket és hőkezelési terveket biztosít, hogy megfeleljen a különböző ipari alkalmazások követelményeinek.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Nagy teljesítményű ellenállásos szekrény |
| Ellenálláselem opciók | Hullámos / cső alakú / alumínium házas |
| Teljesítmény kapacitás | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Standard | GB-5792 |
Példa: CRC 100KW 2.7R J
| Kód | Leírás |
|---|---|
| CRC | Nagy teljesítményű ellenállásos szekrény |
| 100 kW | Névleges teljesítmény |
| 2.7R | Névleges ellenállás |
| J | Ellenállás pontosság (K=±10%, J=±5%, H=±3%) |
A szállítás előtti megbízható működés érdekében a Dufew Electric elektromos és mechanikai ellenőrzéseket végez.
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés | >9000h |
| Nedves hő teszt | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet ciklus | -55 ℃, 55 ℃, 155 ℃ ciklusok | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
| Tesztelem | Állapot | Teljesítmény |
|---|---|---|
| Terminál erőssége | 45N/30S | Nincs lazaság |
| Rezgésállóság | 5-200Hz,1g,98m/S² | Nincs szerkezeti sérülés |
A Dufew Electric integrálja az ellenállás-alkatrészek gyártását, a szekrény összeszerelését, a hőtervezést, az elektromos tesztelést és a testreszabott mérnöki támogatást, hogy teljes teljesítmény-ellenállási megoldásokat biztosítson az ipari alkalmazásokhoz.
Ez az integrált gyártási képesség segít a termék konzisztenciájának és minőségellenőrzésének biztosításában az egész folyamat során, az ellenállás kiválasztásától és a gyártástól a végső szállításig.
Az ellenállás összeszerelési folyamata magában foglalja az ellenálláselemek kiválasztását, az ellenállás értékének ellenőrzését és az elektromos csatlakozás összeszerelését a stabil elektromos teljesítmény biztosítása érdekében.
A szekrényintegráció magában foglalja a többrétegű ellenállások beszerelését, a réz gyűjtősín összeszerelését, a védőelemek beszerelését és a hűtőszerkezet integrációját a megbízható működés érdekében nagy teljesítményű körülmények között.
Szállítás előtt minden szekrényt megvizsgálnak, hogy ellenőrizzék az ellenállás pontosságát, az elektromos szigetelés teljesítményét, a csatlakozás megbízhatóságát, a mechanikai összeszerelés minőségét és a termékspecifikációknak való megfelelést.
A Dufew Electric strukturált minőségirányítási eljárásokat követ, hogy biztosítsa a termék stabil teljesítményét és megbízható működését a teljes élettartam alatt.
A minőségi dokumentumok a következők:
- ISO9001 minőségirányítási rendszer tanúsítása
- CE minősítés
- Terméktesztelési jelentések
- Gyári ellenőrzési jegyzőkönyvek
A konkrét projektkövetelményeknek megfelelően műszaki dokumentumok és vizsgálati jelentések is rendelkezésre bocsáthatók.
Ipari berendezésekként a nagy teljesítményű ellenállásos szekrények megbízható szállítási előkészítést igényelnek, hogy biztosítsák a termék biztonságát a szállítás során és a szállítás utáni zökkenőmentes telepítést.
A Dufew Electric export-szabványos csomagolási megoldásokat kínál, beleértve a nedvesség elleni védelmet, a belső megerősítő szerkezeteket és a termékazonosító címkéket a szállítási megbízhatóság javítása érdekében.
Szállítás előtt a mérnökök megerősítik a kulcsfontosságú részleteket, például a szekrény méreteit, a termék súlyát, az emelési követelményeket és a telepítési információkat, hogy segítsenek az ügyfeleknek a szállítást követően hatékonyan befejezni a telepítést.
A nagy teljesítményű ellenállásos szekrényt nagy teljesítményű energiaelnyelésre, elektromos terhelésszimulációra, áramkorlátozásra és különféle ipari ellenállási alkalmazásokra használják, ahol megbízható teljesítményszabályozásra van szükség.
A Dufew Electric megoldások 20 kW-tól 500 KW-ig terjedő névleges teljesítményt támogatnak, és az ügyfelek egyedi igényei szerint konfigurálhatók.
Igen. Különböző ellenálláselemek, köztük hullámos, cső- és alumíniumházas ellenállások választhatók az alkalmazási feltételeknek és a teljesítménykövetelményeknek megfelelően.
Igen. A Dufew Electric személyre szabott megoldásokat kínál a névleges teljesítmény, ellenállásérték, feszültségszint, szekrényméretek, hűtési kialakítás és egyéb alkalmazási követelmények alapján.
A szekrény optimalizált légáramlási kialakítást, megfelelő ellenállásréteg-elrendezést és opcionális hűtőrendszereket használ a stabil hőteljesítmény fenntartása érdekében működés közben.
Az ügyfeleknek meg kell adniuk a kulcsfontosságú alkalmazási információkat, beleértve a szükséges teljesítményt, feszültséget, ellenállásértéket, munkaciklust és telepítési környezetet, hogy a Dufew Electric megfelelő megoldást tervezhessen.
Igen. A Dufew Electric mérnöki támogatást, műszaki dokumentumokat és terméktesztelési információkat biztosít a konkrét projektkövetelményeknek megfelelően.
A különböző ipari alkalmazások eltérő ellenállás-konfigurációt igényelnek. A Dufew Electric testreszabott megoldásokat kínál a teljesítményigények, a feszültségviszonyok, az ellenálláskonfiguráció, a működési környezet és a telepítési követelmények alapján.
Professzionális gyártási képességével és mérnöki támogatásával a Dufew Electric segít az ügyfeleknek megbízható ipari ellenállás-megoldások kifejlesztésében a különböző energiaalkalmazásokhoz.
Vegye fel a kapcsolatot a Dufew Electric-vel, hogy megbeszélje a projekt követelményeit, és megkapja a megfelelő ipari ellenállás-megoldást.
