Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.
Professzionális kínai hullámellenállás-gyártóként a Dufew Electric személyre szabott ellenállásszekrény-megoldásokat kínál 20 KW és 500 KW közötti névleges teljesítménnyel és 3000 V-ig terjedő üzemi feszültséggel. A szekrényben több alacsony induktivitású hullámos huzal tekercsellenállás, réz gyűjtősín csatlakozások és optimalizált hűtőszerkezetek találhatók, amelyek megbízható fékezési teljesítményt, hatékony energiaelnyelést és hosszú élettartamot biztosítanak igényes ipari környezetben.

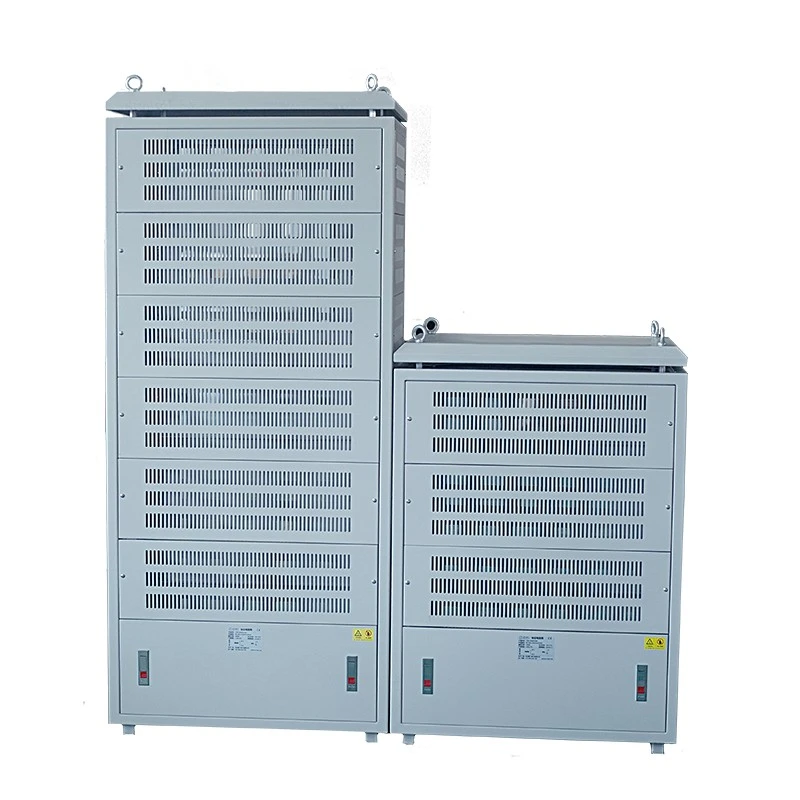

A Dufew elektromos hullámellenállásos szekrény egy padlóra szerelhető, nagy teljesítményű ellenállás-szerelvény, amelyet olyan alkalmazásokhoz terveztek, amelyek stabil és hatékony elektromos energiaelvezetést igényelnek.
A hagyományos ellenállásdobozoktól eltérően a szekrény moduláris, többrétegű felépítést alkalmaz, ahol több hullámos ellenállásegységet rozsdamentes acél vezetőrudakon és rézsíneken keresztül csatlakoztatnak. Ez a kialakítás javítja a teljesítmény bővítési képességét, a hőelosztást, a karbantartási hatékonyságot és a működési megbízhatóságot.
Az ellenállásszekrény támogatja:
- Névleges teljesítmény: 20KW-500KW
- Üzemi feszültség: ≤3000V
- Ellenállási tartomány: 0,01Ω-1KΩ
- Egyedi ellenállásértékek és szekrénykonfigurációk
- Természetes hűtési vagy kényszerlevegős hűtési lehetőségek
Főbb jellemzők
1. Nagy teljesítményű képesség nagy teljesítményű ipari alkalmazásokhoz
A hullámellenállású szekrényt olyan ipari fékrendszerekhez tervezték, amelyek nagy teljesítményű energiaelnyelést és stabil működést igényelnek megerőltető munkakörülmények között. 20KW-tól 500KW-ig terjedő névleges teljesítményével alkalmas közép- és nagyfeszültségű inverteres rendszerekhez, gyakori fékezési ciklusokhoz és nagyenergiájú kisülési alkalmazásokhoz.
A megerősített réz gyűjtősín-csatlakozás javítja az áramátviteli képességet, miközben csökkenti az elektromos veszteségeket a működés során, segít fenntartani a megbízható teljesítményt nagy igénybevételű környezetekben, például daru emelőrendszerekben, kikötői rakodóberendezésekben, bányászati gépekben, acélgyártó sorokban és nagy motoros hajtásrendszerekben.
2. Moduláris többrétegű szerkezet az egyszerű karbantartás érdekében
A Dufew Electric egy többrétegű moduláris felépítést alkalmaz a rendszer megbízhatóságának javítása és a karbantartás egyszerűsítése érdekében. Minden ellenállásréteget független elektromos csatlakozásokkal, dedikált légáramlási csatornákkal és egyedi hibaleválasztó képességgel terveztek, amely lehetővé teszi a technikusok számára, hogy megvizsgálják vagy kicseréljék az egyes szakaszokat anélkül, hogy a teljes rendszert befolyásolnák.
A moduláris felépítés rugalmas kapacitásbővítési lehetőségeket is biztosít, lehetővé téve az ellenállás konfigurációjának a különböző teljesítményigényeknek, fékezési ciklusoknak és a jövőbeni rendszerfrissítéseknek megfelelő beállítását. A hagyományos ellenállásdobozokhoz képest ez a szerkezet segít csökkenteni a karbantartási állásidőt és javítja a berendezések rendelkezésre állását.
3. Alacsony induktivitású hullámellenállás kialakítása
A hullámos ellenálláselem optimalizált tekercsszerkezetet alkalmaz, hogy csökkentse a parazita induktivitást és javítsa a dinamikus reakciót nagy sebességű fékezési műveletek során. Ez a kialakítás segít minimalizálni az elektromágneses interferenciát, csökkenti a feszültségcsúcsok hatását, és kiegyensúlyozottabb áramelosztást biztosít az inverter alapú hajtásrendszerek számára.
A javított elektromos stabilitásnak köszönhetően az alacsony induktivitású szerkezet alkalmas változtatható frekvenciájú hajtásokhoz, regeneratív fékrendszerekhez és nagy teljesítményű motorvezérlő alkalmazásokhoz, ahol gyors energiaelnyelésre és megbízható védelemre van szükség.
4. Hatékony hűtőrendszer a hosszú távú működéshez
A nagy teljesítményű ellenállásos rendszerek jelentős hőt termelnek az energiakisülés során, így a hatékony hőkezelés elengedhetetlen a folyamatos működéshez. A Dufew Electric optimalizálja a szekrény légáramlási csatornáit és a hőelvezető szerkezeteket, hogy fenntartsa a stabil hőmérsékleti teljesítményt a hosszú távú fékezési ciklusok során.
A hűtési rendszer konfigurálható természetes szellőztetéssel, ipari ventilátoros léghűtéssel, vagy testreszabott hűtési megoldásokkal a munkaciklusnak és a telepítési feltételeknek megfelelően. A nagy szellőzőcsatornák, az egyenletes hőeloszlás és az opcionális porvédő szerkezetek segítenek csökkenteni a helyi túlmelegedés kockázatát és javítják a hosszú távú működési megbízhatóságot.
Termék felépítése
A hullámos ellenállásos szekrény főként a következőkből áll:
Összetevő
Funkció
Hullámos huzal tekercsellenállás
Az elektromos energiát hőenergiává alakítja
Rozsdamentes acél vezetőképes rúd
Mechanikai támasztást és elektromos csatlakozást biztosít
Réz gyűjtősín
Biztosítja a nagyáramú átvitelt
Szekrényház
Védelmet és beépítési szerkezetet biztosít
Hűtőrendszer
Eltávolítja a működés közben keletkező hőt
Hőmérséklet-védelmi eszköz
Megakadályozza a túlmelegedés okozta károkat
Műszaki előírások
Paraméter
Specifikáció
Termék típusa
Hullámos ellenállásos szekrény
Névleges teljesítmény
20KW-500KW
Üzemi feszültség
≤3000V
Ellenállási tartomány
0,01Ω-1KΩ
Ellenállás pontosság
±3%, ±5%, ±10%
Védelmi fokozat
IP20 / IP23 Opcionális
Hőmérséklet-együttható
≤300 ppm/℃
Lángálló fokozat
UL 94V-2
Standard
GB-5792
Hűtési módszer
Természetes hűtés / Forced Air Cooling
Modellszám Leírás
Példa: CRC 100KW 2.7R J
Kód
Leírás
CRC
Hullámos ellenállásos szekrény
100 kW
Névleges teljesítmény
2.7R
Névleges ellenállás
J
Ellenállástűrés (K=±10%, J=±5%, H=±3%)
Elektromos teljesítmény
Teljesítmény elem
Tesztállapot
Követelmény
Dielektromos szilárdság
2500VAC / 50Hz / 60S
Szivárgási áram ≤10mA
Szigetelési ellenállás
1000VDC
≥100MΩ
Rövid idejű túlterhelés
10-szeres névleges teljesítmény / 5S
Nincs látható sérülés
Hosszú távú terhelési élettartam
10S kisütés, 90S intervallum ciklus
>9000h
Nedves hő teszt
40℃±2 / 90%-95%RH /100h
△R≤±(1%R+0,05Ω)
Hőmérséklet ciklus
-55℃ / 55℃ /155℃
Nincs rendellenes károsodás
Mechanikai teljesítmény
Teljesítmény elem
Tesztállapot
Követelmény
Terminál erőssége
45N / 30S
Nincs lazaság vagy sérülés
Rezgésállóság
5-200Hz, 1g
Nincs szerkezeti sérülés
Forrasztási hőállóság
350±5℃ / 3S
Nincs rendellenes változás
Forraszthatóság
235±5℃ / 5S
Lefedettség >95%
Hogyan válasszuk ki a megfelelő hullámos ellenállásos szekrényt?
A megfelelő fékellenállás-megoldás kiválasztásához az elektromos paraméterek, a fékezési feltételek és a telepítési követelmények átfogó értékelése szükséges. A Dufew Electric elemzi a tényleges alkalmazási környezetet, hogy megfelelő ellenállás-konfigurációt javasoljon, amely megfelel a rendszer teljesítménykövetelményeinek.
1. Erősítse meg a motor és az inverter paramétereit
Az ellenállás-konfigurációt a meghajtórendszer legfontosabb paraméterei szerint kell kiválasztani, beleértve a motor teljesítményét, az inverter modelljét, az egyenáramú busz feszültségét és a névleges áramot. Ezek a tényezők határozzák meg a szükséges energiaelnyelő képességet és a fékrendszerrel való elektromos kompatibilitást.
2. Értékelje a fékezési követelményeket
A különböző alkalmazások különböző fékezési energiaszinteket generálnak. A fontos szempontok közé tartozik a fékezés gyakorisága, a fékezés időtartama, a lassítás során keletkező energia és a munkaciklus követelményei. A gyakori gyorsítással és lassítással járó alkalmazások általában nagyobb hőkapacitást és megbízhatóbb hűtési teljesítményt igényelnek.
3. Határozza meg a megfelelő ellenállásértéket
Az ellenállás értékének meg kell egyeznie az inverter specifikációival, a szükséges fékezőnyomatékkal és a maximálisan megengedhető áramerősséggel, hogy hatékony energiaeloszlást biztosítson a rendszer védelmi funkcióinak befolyásolása nélkül.
4. Vegye figyelembe a telepítési környezetet
A beépítési feltételek közvetlenül befolyásolják a szekrény szerkezetét és a hűtés kialakítását. A kiválasztás során figyelembe kell venni olyan tényezőket, mint a beltéri vagy kültéri telepítés, a környezeti hőmérséklet, a szellőzés feltételei és a védelmi követelmények.
Ezen alkalmazási paraméterek alapján a Dufew Electric személyre szabott mérnöki támogatást nyújt, hogy segítse az ügyfeleket a megfelelő ellenállás-konfigurációk kiválasztásában a különböző ipari fékrendszerekhez.
Alkalmazások
A Dufew elektromos hullámellenállású szekrény megbízható energiaelnyelést és stabil fékteljesítményt igénylő ipari alkalmazásokhoz készült. Általában közép- és nagyfeszültségű inverterrendszerekben, darukban és emelőberendezésekben, felvonókban, hengerművekben, bányászati gépekben, kikötői kezelőrendszerekben, szalagos szállítószalagokban, motorvizsgáló platformokon és egyéb ipari energiagazdálkodási alkalmazásokban használják.
Hullámos ellenállásos szekrény vs hagyományos ellenállásdoboz
A Dufew Electric ipari teljesítményellenállásokra, fékrendszerekre, reaktorokra, transzformátorokra és teljesítményszabályozási megoldásokra specializálódott.
Professzionális gyártási folyamataival és elektromos tesztelési lehetőségeivel a Dufew Electric megbízható ellenállásszekrény-megoldásokat kínál a globális ipari ügyfelek számára.
Csomagolás és globális szállítás
A Dufew Electric professzionális csomagolási és szállítási megoldásokat kínál a hullámellenállásos szekrény termékekhez.
Minden szekrény biztonságosan be van csomagolva export-szabványú fa tokkal, megerősített rögzítő szerkezetekkel és nedvességvédő anyagokkal, hogy a távolsági szállítás során is biztonságos szállítást biztosítsanak.
Az elérhető szállítási módok közé tartozik:
- Tengeri fuvarozás: Alkalmas nagy volumenű nemzetközi megrendelésekhez és nehézipari berendezésekhez.
- Szárazföldi szállítás: Elérhető belföldi szállításra és gyári szállításra.
- Vasúti szállítás: Alkalmas határokon átnyúló ipari berendezések szállítására.
- Légi fuvarozás: Sürgős kisméretű vagy csererendelésekhez elérhető.
Szállítás előtt minden hullámellenállásos szekrényt megvizsgálnak, biztonságosan becsomagolnak és előkészítik a nemzetközi szállítási követelményeknek megfelelően.
Miért válassza a Dufew Electricet?
Professzionális teljesítményelektronikai gyártás
A Dufew Electric az ipari ellenállásokra, fékrendszerekre, reaktorokra, transzformátorokra és teljesítményszabályozási megoldásokra összpontosít.
Testreszabott mérnöki támogatás
Az ellenállásértékek, a teljesítménybesorolások, a szekrényszerkezetek és a telepítési követelmények testreszabhatók a projekt igényei szerint.
Megbízható ipari teljesítmény
A szigorú anyagválasztás, a gyártásellenőrzés és a tesztelési eljárások stabil működést biztosítanak kemény ipari környezetben.
Globális ellátási képesség
A Dufew Electric professzionális műszaki szolgáltatással és szállítási támogatással támogatja az OEM vásárlókat, forgalmazókat és ipari felhasználókat világszerte.
Tanúsítványok és minőségbiztosítás
A Dufew Electric szigorú minőség-ellenőrzési eljárásokat követ a gyártási folyamat során, beleértve az anyagellenőrzést, az elektromos tesztelést és a végső termékellenőrzést.
Hullámellenállásos szekrény termékeinket a következők támogatják:
- ISO 9001 minőségirányítási rendszer tanúsítása
- CE minősítés
- Termékvizsgálati jelentések
- Elektromos teljesítményvizsgálati jegyzőkönyvek
Ezek a tanúsítványok és minőségi dokumentumok megbízható teljesítményt, biztonságot és megfelelőséget biztosítanak a globális ipari alkalmazásokhoz.
GYIK
1. Mire használható a hullámellenállásos szekrény?
Ezt a terméket főként nagy teljesítményű energiaelvezetésre használják ipari fékrendszerekben, inverteres alkalmazásokban és motoros meghajtó berendezésekben. Elnyeli a motor lassítása során keletkező regeneratív energiát, hogy segítsen megvédeni a teljesítményelektronikai rendszereket a túlfeszültséggel szemben.
2. Milyen teljesítménytartományt tud biztosítani a Dufew Electric?
A Dufew Electric személyre szabott megoldásokat kínál 20 kW-tól 500 kW-ig terjedő névleges teljesítménnyel, a különböző ipari alkalmazások követelményeinek megfelelően, beleértve a fékezési frekvenciát, az energiaelnyelési igényeket és az üzemi feltételeket.
3. Testreszabható-e az ellenállásérték és a szekrényszerkezet?
Igen. A Dufew Electric egyedi műszaki követelmények alapján testreszabhatja az ellenállásértékeket, a teljesítményt, a szekrény méreteit, a hűtési módokat és a beépítési szerkezeteket.
4. Mely iparágak használják általában ezt a megoldást?
Széles körben alkalmazzák darukban, felvonókban, bányászati berendezésekben, hengerművekben, kikötői gépekben, szállítószalagokban és más nagy teherbírású ipari rendszerekben, amelyek megbízható energiaelnyelést igényelnek.
5. Hogyan biztosítja a Dufew Electric a termék megbízhatóságát?
A Dufew Electric alacsony induktivitású ellenállást, réz gyűjtősín-csatlakozásokat, hőmérséklet-védelmi rendszereket és szigorú minőségellenőrzési eljárásokat alkalmaz a stabil teljesítmény fenntartása érdekében a hosszú távú működés során.
6. Támogatja a Dufew Electric a nemzetközi megrendeléseket?
Igen. A Dufew Electric testreszabott teljesítményelektronikai megoldásokat kínál OEM-ügyfelek, forgalmazók és ipari felhasználók számára világszerte, beleértve a műszaki támogatást és a projektkommunikációt.
7. Milyen hűtési lehetőségek állnak rendelkezésre?
A hűtés kialakítása konfigurálható természetes szellőztetéssel vagy kényszerléghűtéssel, ipari ventilátorokkal a hőtermelésnek, a munkaciklusnak és a telepítési környezetnek megfelelően.
