Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

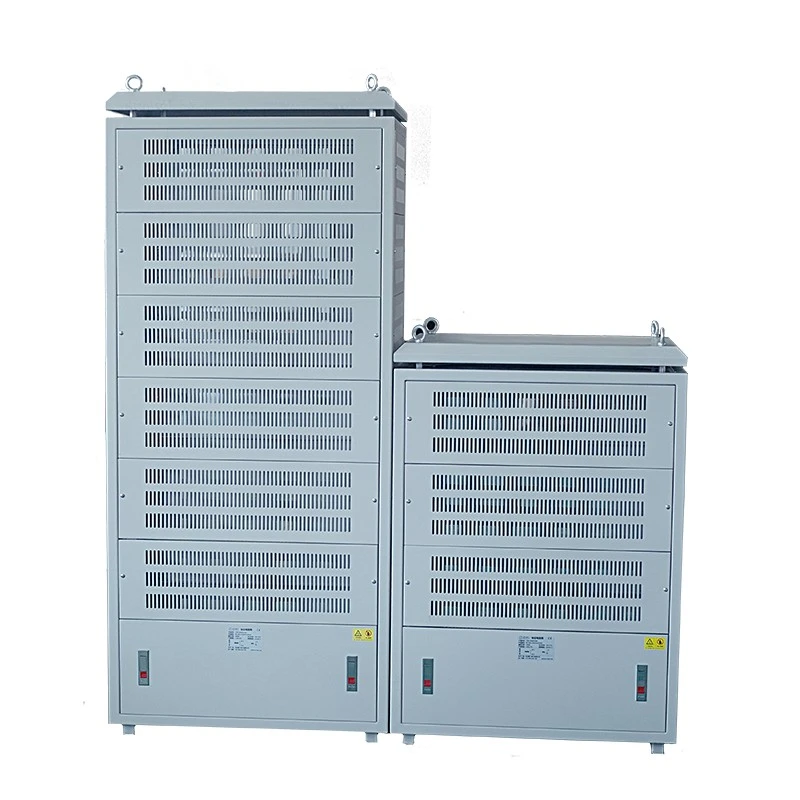

Az inverteres fékellenállás-szekrény a változó frekvenciájú hajtású (VFD) regeneratív fékezési alkalmazásokban használt kritikus alkatrész.
Amikor egy frekvenciaváltóval vezérelt motor gyorsan lelassul, a motor visszatápláló üzemmódba léphet, és elektromos energiát juttathat vissza az inverter egyenáramú buszába. Ez a regenerált energia növeli az egyenáramú busz feszültségét.
Ha a felesleges energia nem szabadítható fel hatékonyan, az inverter rendszer a következőket tapasztalhatja:
- DC busz túlfeszültség riasztások
- Váratlan inverter leállás
- Fékhiba
- Csökkentett berendezés hatékonysága
- A tápmodulok esetleges károsodása
A Dufew elektromos inverteres fékellenállás-szekrény a fékegységgel együttműködve biztonságosan fogyasztja a regenerált energiát és fenntartja az inverter stabil működését.
A fékezési folyamat során:
1. A motor lassítás közben regeneratív energiát termel.
2. A fékegység megnövekedett egyenáramú buszfeszültséget észlel.
3. A fékellenállás szekrénye csatlakozik a fékáramkörhöz.
4. Az ellenállás az elektromos energiát hőenergiává alakítja.
5. A szekrény hűtőszerkezete elvezeti a keletkezett hőt.
Ez a szabályozott energiaeloszlási folyamat segít fenntartani a stabil működést a gyakori gyorsítási, lassítási és vészfékezési ciklusok során.
Az általános célú ellenállásos szekrényektől eltérően az inverteres fékellenállásos szekrényhez pontos illesztés szükséges a teljes hajtásrendszerhez.
Az ellenállás helytelen kiválasztása a következőket okozhatja:
- Elégtelen féknyomaték
- Az ellenállás túl magas hőmérséklete
- Rövidített élettartam
- Instabil inverter működés
- Csökkentett fékhatékonyság
A Dufew Electric a fékellenállás-szekrény tervezése előtt értékeli a tényleges munkakörülményeket.
A legfontosabb kiválasztási paraméterek a következők:
| Kiválasztási tényező | Befolyás a tervezésre |
|---|---|
| Inverter feszültség | Meghatározza a szigetelési követelményeket és az ellenállás konfigurációját |
| Motor teljesítmény | Meghatározza az energiaelnyelő képességet |
| Fékezési frekvencia | Befolyásolja a termikus kialakítást és az ellenállás kapacitását |
| Terhelési tehetetlenség | Meghatározza a regenerációs energia szintjét |
| Fékezési idő | Befolyásolja a túlterhelési képességet |
| Üzemi ciklus | Meghatározza a folyamatos vagy szakaszos működést |
| Telepítési környezet | Befolyásolja a szekrény szerkezetét és a hűtési módot |
A Dufew Electric a műszaki alapú kiválasztás révén a tényleges alkalmazási követelményekhez igazodó fékellenállási megoldásokat kínál.
A nehézipari berendezésekben a motorok gyakran változó terhelési feltételek mellett működnek.
Alatt:
- Gyors lassítás
- Vészleállítás
- Nehéz teher süllyesztése
- Gyakori start-stop ciklusok
a motor jelentős regenerációs energiát tud termelni.
Hatékony energiaelnyelő berendezés nélkül ez az energia felhalmozódik az inverter egyenáramú buszában, és feszültségnövekedést okoz.
A Dufew elektromos inverteres fékellenállásos szekrény szabályozott kisülési utat biztosít azáltal, hogy a regeneratív elektromos energiát hővé alakítja.
Az előnyök közé tartozik:
- Csökkentett egyenáramú busz feszültségingadozása
- Továbbfejlesztett invertervédelem
- Stabilabb fékteljesítmény
- Csökkenti a váratlan leállás kockázatát
A Dufew Electric moduláris hullámos ellenállás-szerelvényeket használ, amelyeket kifejezetten dinamikus fékezési alkalmazásokhoz terveztek, megbízható energiaelnyelési teljesítményt biztosítva gyakori fékezési körülmények között.
A hullámos ellenálláselemek nagy hőleadó felülettel, nagy teljesítménysűrűséggel, stabil ellenállási teljesítménnyel és ismételt fékezési ciklusokkal rendelkeznek.
A szekrény több ellenállásmodult integrál megbízható vezetőképes szerkezetek és rézsínek révén. Minden ellenállásréteg független elektromos csatlakozásokkal, dedikált hőelvezetési térrel, megerősített vezető szerkezetekkel és hőmérséklet-felügyeleti védelemmel rendelkezik.
A moduláris felépítés számos előnnyel jár:
A több ellenállásmodul egyenletesen osztja el a fékezési energiát, csökkentve az egyes alkatrészekre nehezedő hőterhelést, és fenntartja a stabil fékteljesítményt folyamatos működés közben.
Az ellenállás kapacitása testreszabható a motor teljesítményének, a fékezési frekvenciának, a terhelési jellemzőknek és a működési ciklus követelményeinek megfelelően.
Ha az egyik ellenállásmodul ellenőrzést vagy cserét igényel, a szakemberek a teljes szekrény cseréje nélkül javíthatják az érintett részt, csökkentve ezzel a karbantartási időt és költséget.
A hőgazdálkodás a fékellenállás tervezésének egyik legfontosabb tényezője. A gyakori fékezési ciklusok során a túlzott hőmérséklet-emelkedés ellenállásérték-változást, csökkent fékezési hatékonyságot, az alkatrészek elöregedését és az élettartam lerövidülését okozhatja.
A Dufew Electric a tényleges működési feltételeknek megfelelően tervezi a hőkezelési megoldásokat. A szekrény tartalmazhat optimalizált légáramlási csatornákat, független szellőzőteret, oldalsó elszívó hűtőszerkezeteket, kényszerhűtő ventilátorokat és hőmérséklet-védő eszközöket.
Az inverteres helyiségekben és a kompakt elektromos berendezésekben az oldalsó elszívó hűtés csökkenti a forró levegő keringését az inverteres berendezések körül, javítja az elektromos helyiségek hőszabályozását, és megakadályozza a hőfelhalmozódást a kapcsolószekrények közelében.
A hűtési megoldások testreszabhatók a fékezési gyakoriság, a beépítési hely, a folyamatos működési követelmények és a környezeti feltételek szerint.
A különböző ipari telephelyeken eltérő telepítési korlátok vonatkoznak. A Dufew Electric testreszabott szekrényszerkezeteket támogat az ügyfelek igényeinek és az alkalmazási feltételeknek megfelelően.
A padlóbeépítés alkalmas elektromos helyiségekre, ipari vezérlőterekre, berendezési helyiségekre és hajtásrendszeri helyiségekre.
Előnyei közé tartozik a könnyű karbantartási hozzáférés, a stabil beépítési struktúra és a nagy teljesítményű rendszerekhez való alkalmasság.
Az oldalra szerelhető telepítés korlátozott beépítési hellyel, integrált berendezésrendszerrel és kompakt elektromos elrendezéssel rendelkező alkalmazásokhoz alkalmas.
A testreszabási lehetőségek magukban foglalják a szekrény méreteit, a kábelbevezetési irányt, a szerelési szerkezetet és a hűtési konfigurációt.
A Dufew fékellenállásos szekrényeket kifejezetten frekvenciaváltós fékrendszerekhez, regeneratív energiaelnyeléshez, motorlassulás-szabályozáshoz és dinamikus fékezési alkalmazásokhoz tervezték.
A rendszer 20 KW és 500 KW közötti teljesítménytartományt és ≤ 3000 V üzemi feszültséget támogat, így alkalmas közepes és nagy teljesítményű inverteres alkalmazásokhoz.
A szekrény megerősített réz gyűjtősíneket, rozsdamentes acél vezetőképes szerkezeteket és optimalizált belső vezetékezést alkalmaz az áramátviteli képesség javítása, a csatlakozási veszteségek csökkentése és a stabil, nagy terhelésű működés fenntartása érdekében.
A szekrénybe beépíthetők hőmérsékletvédelmi kapcsolók, hűtőventilátorok, védőkapcsok és testreszabott burkolati szerkezetek, hogy növeljék a biztonságot és a megbízhatóságot a hosszú távú működés során.
A Dufew elektromos inverteres fékellenállásos szekrényt széles körben használják olyan ipari rendszerekben, amelyek megbízható regeneratív energiaszabályozást igényelnek.
| Alkalmazás | Felszerelés | Fő követelmény |
|---|---|---|
| Kikötői berendezések | Daruk, emelőrendszerek | Gyakori fékezés és nagy terhelés energiaelnyelése |
| Bányászati rendszerek | Bányaemelők, emelőberendezések | Nagy tehetetlenségi nyomatékú terhelésvezérlés és folyamatos működés |
| Felvonórendszerek | Ipari liftek, emelőplatformok | Ismételt gyorsítási és fékezési ciklusok |
| Acélipar | Hengerművek, nehéz hajtások | Nagyfrekvenciás regeneratív fékezés |
| Ipari gépek | Nagy motorrendszerek | Stabil inverter működés |
| Tesztrendszerek | Motortesztelő platformok | Ellenőrzött ellenállási terheléselnyelés |
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Inverteres fékellenállás szekrény |
| Alkalmazás | VFD regeneratív fékrendszer |
| Ellenállás elem | Hullámos ellenállás |
| Teljesítmény tartomány | 20KW-500KW |
| Üzemi feszültség | ≤3000V |
| Ellenállási tartomány | 0,01Ω-1KΩ |
| Ellenállás pontosság | ±3% / ±5% / ±10% |
| Védelmi fokozat | IP20/IP23 |
| Hőmérséklet-együttható | ≤300 ppm/℃ |
| Lángálló fokozat | UL94V-2 |
| Referencia szabvány | GB-5792 |
Példa: CRC 100KW 2.7R J
| Kód | Leírás |
|---|---|
| CRC | Fékellenállás szekrény |
| 100 kW | Névleges teljesítmény |
| 2.7R | Névleges ellenállás |
| J | Ellenállás pontosság (K=±10%, J=±5%, H=±3%) |
Szállítás előtt a Dufew Electric elektromos és mechanikai vizsgálatokat végez a termék megbízhatóságának ellenőrzésére.
| Tesztelem | Tesztállapot | Teljesítmény |
|---|---|---|
| Dielektromos szilárdság | 2500VAC/50Hz/60S | Szivárgási áram ≤10mA |
| Szigetelési ellenállás | 1000VDC | ≥100MΩ |
| Rövid idejű túlterhelés | 10-szeres névleges teljesítmény 5S | Nincs látható sérülés |
| Hosszú távú terhelési élettartam | Ciklikus működés | >9000h |
| Nedves hő teszt | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Hőmérséklet ciklus | -55 ℃, 55 ℃, 155 ℃ ciklusok | △R≤±(2%R+0,05Ω) |
| Hőállóság | 350 ℃/2 óra | Nincs nyilvánvaló sérülés |
Minden VFD-fékező alkalmazásnak eltérő működési feltételei és teljesítménykövetelményei vannak. A Dufew Electric műszaki értékelést és testreszabott megoldásokat kínál meghatározott rendszerparaméterek, telepítési feltételek és működési környezetek alapján.
A fékellenállás konfigurációját a fő hajtásrendszer paraméterei szerint tervezték, beleértve az inverter feszültségét, a motor teljesítményét, a fékezési frekvenciát, a fékezési időt és a munkaciklust.
A telepítési követelményeket gondosan mérlegeljük a megfelelő szekrénykialakítás és megbízható működés biztosítása érdekében, beleértve a szekrény méreteit, a hűtési követelményeket, a beltéri vagy kültéri környezetet és a kábelcsatlakozási követelményeket.
A különböző működési feltételek eltérő fékezési megoldásokat igényelnek, mint például a folyamatos fékezés, a vészleállítás, valamint a gyakori gyorsítás vagy lassítás.
Ezen paraméterek alapján a Dufew Electric megfelelő fékellenállás-konfigurációkat és szekrényszerkezeteket tervez, hogy megfeleljen a különböző alkalmazási követelményeknek.
A Dufew Electric integrálja az ellenálláselemek gyártását, a szekrény összeszerelését, a hőtervezést, az elektromos tesztelést és a műszaki támogatást, hogy teljes fékellenállás-megoldást biztosítson.
Ez az integrált gyártási képesség biztosítja az állandó termékminőséget az alkatrészgyártástól a végső szállításig.
Az ellenállás-szerelési folyamat magában foglalja a hullámos ellenálláselemek gyártását, az ellenállás ellenőrzését és az elektromos csatlakozás összeszerelését a stabil teljesítmény biztosítása érdekében.
A szekrényintegráció magában foglalja az ellenállásréteg beépítését, a réz gyűjtősín összeszerelését, a védelmi alkatrészek telepítését és a hűtőrendszer integrációját a megbízható működés érdekében.
Szállítás előtt minden fékellenállásos szekrényt ellenőrzünk az ellenállás pontossága, a szigetelési teljesítmény, az elektromos csatlakozás megbízhatósága és a mechanikai összeszerelés minősége szempontjából.
A Dufew Electric strukturált minőségirányítási eljárásokat követ a termék egyenletes teljesítményének és megbízható működésének biztosítása érdekében.
A minőségi dokumentumok a következők:
- ISO9001 minőségirányítási rendszer tanúsítása
- CE minősítés
- Terméktesztelési jelentések
- Gyári ellenőrzési jegyzőkönyvek
A konkrét projektkövetelményeknek megfelelően műszaki dokumentumok és vizsgálati jelentések is rendelkezésre bocsáthatók.
A Dufew Electric professzionális szállítási előkészítést biztosít az ipari elektromos berendezésekhez, biztosítva, hogy minden fékellenállás-szekrény megfelelően védve legyen a szállítás során, és a szállítás után készen álljon a beszerelésre.
A csomagolási folyamat magában foglalja az export-szabványú fa csomagolást, a nedvesség elleni védelmet, a belső rögzítő szerkezeteket és a termékazonosító címkéket a szállítás biztonságának javítása érdekében.
Szállítás előtt a mérnökök megerősítik a fontos részleteket, például a szekrény méreteit, a termék súlyát, az emelési követelményeket és a telepítési információkat, hogy biztosítsák a zökkenőmentes telepítést és üzembe helyezést az ügyfél helyszínén.
A motor lassítása során a regeneratív energia növeli az inverter egyenáramú buszának feszültségét. A fékellenállásos szekrény elnyeli és hővé alakítja ezt a felesleges energiát, segít megelőzni az inverter túlfeszültség-hibáit és fenntartani a rendszer stabil működését.
A kiválasztás több tényezőtől függ, beleértve az inverter feszültségét, a motor teljesítményét, a fékezési frekvenciát, a terhelés tehetetlenségét, a fékezési időt, az ellenállásértéket és a munkaciklust. Ezek a paraméterek határozzák meg a megfelelő ellenállás-konfigurációt és termikus kialakítást.
Igen. A Dufew Electric a fékellenállás-szekrényeket az elektromos paraméterek és az alkalmazási követelmények szerint tervezi, nem pedig bizonyos invertermárkák szerint, lehetővé téve a különböző VFD rendszerekkel való kompatibilitást.
Igen. A moduláris hullámos ellenállás szerkezetet és az optimalizált hőkezelési kialakítást az ismételt gyorsítási és fékezési ciklusokhoz fejlesztették ki, így alkalmasak az igényes ipari alkalmazásokhoz.
Igen. A Dufew Electric testreszabott megoldásokat kínál a különböző rendszerkövetelményeknek megfelelően, beleértve a teljesítményt, az ellenállási értéket, a feszültségszintet, a szekrény méreteit, a hűtési tervezést és a telepítési szerkezetet.
A megfelelő megoldás érdekében az ügyfeleknek meg kell adniuk az alkalmazás részleteit, például az inverter feszültségét, a motor teljesítményét, a fékezési frekvenciát, a munkaciklust, a telepítési környezetet és a szükséges ellenállásértéket.
Igen. A Dufew Electric mérnöki értékelést, műszaki dokumentumokat, tesztelési jelentéseket és testreszabott fékellenállás-megoldásokat kínál különböző ipari projektek támogatásához.
A különböző VFD rendszerek eltérő fékellenállás-konfigurációt igényelnek. A Dufew Electric személyre szabott inverteres fékellenállás-megoldásokat kínál az inverter paraméterei, a motor jellemzői, a fékezési követelmények, a telepítési feltételek és a hőkezelési igények alapján.
Professzionális ellenállásgyártási képességgel, műszaki támogatással és teljes körű tesztelési eljárásokkal a Dufew Electric segít az ipari ügyfeleknek megbízható, stabil teljesítményű regeneratív fékrendszerek kifejlesztésében.
Forduljon a Dufew Electric-hez az inverterével és az alkalmazási követelményeivel kapcsolatban, hogy megkapja a megfelelő fékellenállás-szekrény megoldást.
