Átfogó portfóliót kínálunk, beleértve az ellenállásokat, fékezőegységeket, reaktorokat, teljesítményszűrőket és transzformátorokat, teljes testreszabási lehetőséggel, hogy megfeleljen a különféle alkalmazási követelményeknek.

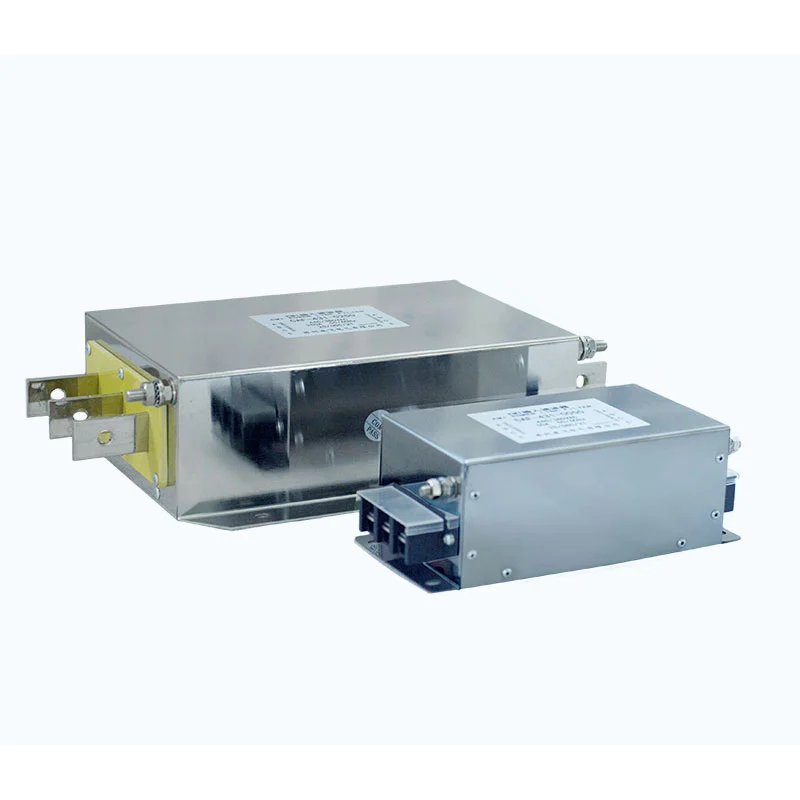

The Electromagnetic Interference Filter incorporates a multi-stage low-pass filtering network consisting of a common-mode choke, X capacitors, Y capacitors, and resistors.
A közös módú fojtótekercs két, ugyanarra a mágneses magra tekercselt vezetőt használ, és nagy impedanciát mutat a közös módú interferenciára. X kondenzátorok vannak a vonali vezetőkön keresztül csatlakoztatva a differenciális módú interferencia elnyomására, míg az Y kondenzátorok a tápvezetékek és a föld közé vannak csatlakoztatva, hogy utat biztosítsanak a nagyfrekvenciás közös módú zajnak a földhöz.
Ezek az összetevők együttműködve biztosítják a szélessávú EMI-elnyomást. A többlépcsős szűrési struktúra a frekvenciaváltó-alkalmazásokban gyakran előforduló interferencia-frekvencia-jellemzőknek megfelelően van optimalizálva.
| Paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 220VAC / 380VAC / 690VAC / 1140VAC |
| Működési frekvencia | 50 Hz / 60 Hz / 500 Hz-ig |
| Névleges áram | 5A--1600A |
| Dielektromos szilárdság | Vonal-vonal: 1500VDC, 60s; Vonal-föld: 2500VDC, 60s |
| Szigetelési ellenállás | >100MΩ 1000VDC-n |
| Túlterhelési kapacitás | 1,4 × névleges áram 1 percig, legalább 15 perces időközökkel |
| Maximális kábelhossz | 400 m árnyékolt kábelnél; 300 m árnyékolatlan kábel esetén |
| Védelmi besorolás | IP00 / IP20 |
| Szigetelési osztály | T40/F (155°C) |
| Lángálló besorolás | UL94 V-2 |
| Termékszabvány | GB/T 15287/8 |
- Közös módú és differenciális módú elnyomás: A szűrőhálózatot úgy tervezték, hogy mind a közös módú, mind a differenciális módú elektromágneses interferenciát csillapítsa.
- Kétirányú EMI-elnyomás: A szűrő csillapíthatja a tápegység és a csatlakoztatott berendezések között terjedő interferenciát, így segít csökkenteni a nem kívánt zajátvitelt mindkét irányban.
- VFD Alkalmazáskompatibilitás: Változófrekvenciás hajtásrendszerekhez tervezték, ahol a kapcsolással kapcsolatos elektromágneses interferencia és a vezető zaj további elnyomást igényel.
- Többlépcsős szűrés: A közös módú fojtótekercs, X kondenzátorok, Y kondenzátorok és rezisztív elemek kombinációja többlépcsős szűrési teljesítményt biztosít.
- Széles elektromos tartomány: A 220 VAC és 1140 VAC közötti névleges feszültség és az 5 A és 1600 A közötti névleges áramerősségek széles skáláját támogatják az ipari áramellátási alkalmazásokban.
- Alacsony szivárgóáramú kialakítás: A szűrőszerkezet kialakításánál figyelembe vették a szivárgóáram és a rendszer földelési követelményeit.
- Hosszú kábeles alkalmazások: Megfelelő konfigurációk állnak rendelkezésre a hosszú motorkábeleket használó VFD-rendszerekhez, a tényleges meghajtás, kábel, motor és telepítési feltételek függvényében.
- Testreszabott kiválasztás: A Dufew Electric ki tudja értékelni a névleges feszültséget, áramerősséget, frekvenciát, kábelhosszt, telepítési feltételeket és egyéb alkalmazási paramétereket a termék kiválasztásához.
Az elektromágneses interferencia szűrő olyan ipari alkalmazásokhoz alkalmas, ahol fontos az elektromágneses kompatibilitás és az áramminőség, beleértve:
1. Ipari berendezések szigorú elektromágneses kompatibilitási követelményekkel.
2. Több VFD-t használó rendszerek, ahol a meghajtók közötti elektromágneses interferenciát szabályozni kell.
3. Azok a VFD bemeneti alkalmazások, ahol a vezetett vagy sugárzott interferencia hatással lehet az elektromos hálózatra vagy a közeli berendezésekre.
4. Elektromos zavarok, harmonikus interferencia vagy túlzott elektromágneses zaj által érintett VFD rendszerek.
5. Ipari berendezések, amelyek további védelmet igényelnek az interferencia okozta rendellenes működés ellen.
6. Ipari gyártó és automatizálási berendezések.
7. Erőteljes elektronikai berendezéseket használó megújuló energia és energiatároló rendszerek.
8. Motoros hajtásrendszerek hosszú kábeljáratokkal vagy igényes elektromágneses környezettel.
Az elektromágneses interferencia szűrő kiválasztásához többre van szükség, mint a feszültség és az áram összehangolására. A szűrőt a teljes elektromos rendszer, a berendezés konfigurációja és a telepítési környezet alapján kell értékelni, hogy megbizonyosodjon arról, hogy a kiválasztott specifikáció megfelel a tervezett alkalmazásnak.
A Dufew Electric támogatni tudja a műszaki értékelést a névleges feszültség és áramerősség, működési frekvencia, VFD névleges teljesítmény, közös módú és differenciális módú interferencia, motorkábel hossz, árnyékolt vagy árnyékolatlan kábel konfiguráció, földelési feltételek, telepítési hely, hőigények, elektromágneses környezet és az ügyfél rajzai vagy műszaki specifikációi alapján.
Testre szabott projektekhez az ügyfelek elektromos specifikációkat, műszaki rajzokat, fizikai mintákat, felszerelési információkat vagy alkalmazási feltételeket biztosíthatnak a műszaki értékeléshez. Ezen követelmények alapján a Dufew Electric szabványos termékeket szállíthat, vagy alkalmazás-specifikus szűrőkonfigurációkat fejleszthet.
Válassza ki a szűrő névleges feszültségét és névleges áramát a VFD névleges teljesítményének és az elektromágneses környezetnek megfelelően. Általános kiválasztási irányelvként a szűrő névleges árama a berendezés névleges áramának körülbelül 1,2--1,5-szeresére választható, az aktuális alkalmazástól és a gyártó ajánlásától függően. A szűrő névleges feszültségének meg kell egyeznie a VFD üzemi feszültségével.
Ellenőrizze, hogy a burkolat nem sérült-e, ellenőrizze, hogy a csatlakozók sértetlenek-e, és győződjön meg arról, hogy a termék jelölései és műszaki adatai jól láthatóak-e.
Szerelje be a szűrőt a berendezés tápellátási pontjára vagy az interferenciaforrás, például a VFD bemeneti oldalára, és tartsa a lehető legközelebb a védett berendezéshez.
Fém kapcsolószekrényre szerelve biztosítson elegendő fém-fém érintkezést a szűrőház és a szekrény között, hogy támogassa a hőelvezetést és az elektromágneses árnyékolást.
A kijelölt rögzítőfuratokkal rögzítse a szűrőt a kapcsolószekrényben vagy a szerelőlapon. Győződjön meg arról, hogy a szűrő szilárdan fel van szerelve, és megfelelően figyelembe veszi az impedancia illesztési és földelési követelményeket.
Csatlakoztassa sorba a szűrőt a tápegység és a VFD bemenet közé a kapcsolási rajz szerint. Ne cserélje fel a bemeneti és kimeneti kapcsokat.
A földelő kapcsot megbízhatóan kell csatlakoztatni a védőföldeléshez. A földelési csatlakozás legyen olyan rövid, amennyire csak lehetséges; a földelő vezeték hossza nem haladja meg a 30 cm-t.
Ne kösse össze a szűrő bemeneti vezetékeit a terhelési oldali vagy a kimeneti vezetékekkel. Ez növelheti az elektromágneses csatolást a bemeneti és a kimeneti oldal között, és jelentősen csökkentheti a szűrő EMI-elnyomó képességét.
A bemeneti és kimeneti vezetékeket külön kell elvezetni a nem kívánt csatolás minimalizálása érdekében.
Miután meggyőződött arról, hogy minden csatlakozás megfelelő, kapcsolja be a rendszert, és figyelje a VFD működési állapotát. Ellenőrizze, hogy sikerült-e elérni az elektromágneses interferencia és a rendellenes működési feltételek várt csökkenését.
| Összehasonlítási tényező | Dufew integrált kompozit EMI szűrő | Hagyományos egyszerű szűrő |
|---|---|---|
| Szűrési szerkezet | Többlépcsős szűrés közös módú fojtótekercs, X kondenzátorok, Y kondenzátorok és rezisztív elemek kombinációjával | Általában egy egyszerűbb egyfokozatú induktív szerkezetre támaszkodik |
| EMI elnyomás | Úgy tervezték, hogy mind a közös módú, mind a differenciális módú interferenciát kezelje | A szűrő szerkezetétől függően a nagyfrekvenciás interferencia-elnyomás korlátozott lehet |
| Hőkezelés | Az integrált szerkezeti tervezés támogathatja az alkatrészek szervezettebb elrendezését és a hőkezelést | Az összetevők koncentrációja növelheti a helyi hőfelhalmozódást folyamatos nagy terhelés mellett |
| Telepítés | Az integrált szűrőkonfiguráció leegyszerűsíti a felszerelést és az elektromos csatlakoztatást | A különálló szűrőelemek további felszerelést és vezetékezést igényelhetnek |
| Anyaggazdálkodás | Egy integrált egység leegyszerűsítheti az anyagkódolást és a készletkezelést | Több komponens növelheti az anyagelemek számát |
| Alkalmazási tartomány | Alkalmas VFD-rendszerekhez és ipari környezetekhez, igényes EMI-követelményekkel | Alkalmasabb viszonylag egyszerű alkalmazásokhoz az elektromos környezettől függően |
A Dufew Electric egy kínai székhelyű teljesítményelektronikai alkatrészek gyártója és szállítója, amelynek gyártási képességei kiterjednek az ipari ellenállásokra, fékrendszerekre, reaktorokra, EMI-szűrőkre, teljesítményszűrőkre, transzformátorokra és testreszabott elektromos alkatrészekre. Az elektromágneses interferenciaszűrők esetében a gyártást és az ellenőrzést a termékspecifikációk, a vonatkozó műszaki követelmények és a vevői követelmények szerint végzik.
A gyártási folyamat magában foglalja az anyagválasztást, az alkatrészek összeszerelését, az elektromos tesztelést, a teljesítményellenőrzést, a végső ellenőrzést, a csomagolást és a szállítást. A legfontosabb minőségellenőrzések a következőket tartalmazhatják:
- Névleges feszültség és áram ellenőrzése
- Szigetelési ellenállás vizsgálata
- Dielektromos szilárdságvizsgálat
- Elektromos teljesítmény vizsgálat
- Szemrevételezés és méretvizsgálat
- Terminál és csatlakozás ellenőrzése
- Végső termékellenőrzés
A termékspecifikációkat és az ellenőrzési követelményeket a gyártás során ellenőrzik az állandó elektromos teljesítmény és termékminőség fenntartása érdekében. Termékspecifikus vizsgálati jegyzőkönyvek és műszaki dokumentáció is biztosítható a projekt követelményeinek megfelelően.
A Dufew Electric megfelelő minőségi tanúsítványokat, termékdokumentációkat és tesztelési feljegyzéseket tart fenn az ügyfelek értékelési és beszerzési követelményeinek támogatása érdekében.
A vonatkozó tanúsítványok és műszaki dokumentumok az adott termék-, projekt- és vevői igényeknek megfelelően áttekintésre rendelkezésre bocsáthatók.
Erőteljes elektronikai alkatrészek beszállítójaként Kínában a Dufew Electric támogatja a nemzetközi B2B megrendeléseket a termékválasztástól és a mintaértékeléstől a gyártáson, ellenőrzésen, csomagoláson és szállításon át.
A tipikus szállítási megállapodások összehangolhatók a rendelés mennyisége, a termék méretei, a rendeltetési hely, az átfutási idő és a vásárlói igények szerint.
A rendelkezésre álló logisztikai lehetőségek a következők lehetnek:
- Tengeri szállítmányozás: Alkalmas rendszeres és nagy volumenű nemzetközi megrendelésekre.
- Légi fuvarozás: Alkalmas sürgős szállítmányokhoz, mintákhoz és kisebb volumenű megrendelésekhez.
- Expressz szállítás: Alkalmas műszaki mintákhoz és kis csomagokhoz, ahol gyorsabb szállítás szükséges.
- Az Ügyfél által kijelölt szállítmányozó: A Dufew Electric szükség esetén egyeztetheti a szállítást az ügyfél kijelölt logisztikai szolgáltatójával.
Az exportcsomagolás a termék szerkezetének és szállítási követelményeinek megfelelően rendezhető el, hogy segítse az elektromos alkatrészek védelmét a kezelés és a nemzetközi szállítás során.
A Dufew Electric a teljesítményelektronikai alkatrészekre összpontosít, beleértve az ellenállásokat, fékrendszereket, reaktorokat, elektromágneses interferenciaszűrőket, teljesítményszűrőket és transzformátorokat.
A termék kiválasztása az elektromos paraméterek, a VFD jellemzők, a kábelhossz, az elektromágneses környezet, a telepítési feltételek és egyéb rendszerkövetelmények alapján értékelhető.
A Dufew támogatja a testreszabott elektromos specifikációkat, konfigurációkat, rajzokat, mintákat és az alkalmazás-specifikus követelményeket, mérnöki értékelés függvényében.
Manufacturing includes material inspection, controlled assembly, electrical testing, final inspection, and product documentation according to applicable requirements.
A Dufew Electric termékellátással és nemzetközi logisztikai koordinációval támogatja a berendezésgyártókat, rendszerintegrátorokat, forgalmazókat, OEM-vevőket és ipari felhasználókat.
Szűrőhálózata csillapítja a tápegység és a csatlakoztatott berendezések között terjedő nemkívánatos zajokat, segítve a bejövő és a kimenő elektromágneses interferencia csökkentését.
Igen, ha további EMI-elnyomásra van szükség. A reaktorok elsősorban áramharmonikusokat és teljesítményzavarokat kezelnek, míg az EMI-szűrők az elektromágneses zajt célozzák meg. Ezért kiegészíthetik egymást.
Nem. A vezetők elektromosan szigeteltek, miközben ugyanazon a mágneses magon osztoznak. Normál differenciál üzemmódban ezek mágneses fluxusai nagyrészt kioltják egymást.
Az X számú kondenzátorokat a vonalvezetőkön keresztül használják a differenciál üzemmódú zajhoz, míg az Y kondenzátorok a tápvezetékek és a föld között kapcsolódnak a közös módú zajhoz. Különböző biztonsági és szigetelési követelményekkel rendelkeznek.
A Dufew Electric teljesítményelektronikai alkatrészeket gyárt motorhajtásokhoz, ipari automatizáláshoz, megújuló energiához, energiatároláshoz és teljesítményszabályozó rendszerekhez. Mérnöki támogatással, ellenőrzött gyártással, elektromos teszteléssel, testreszabással és globális B2B ellátási lehetőségekkel megbízható megoldásokat kínálunk a különféle ipari követelményekhez.
A termék kiválasztásával, műszaki jellemzőivel, testreszabásával, mintákkal és nemzetközi szállítással kapcsolatban forduljon a Dufew Electric-hez.
